Seite 1

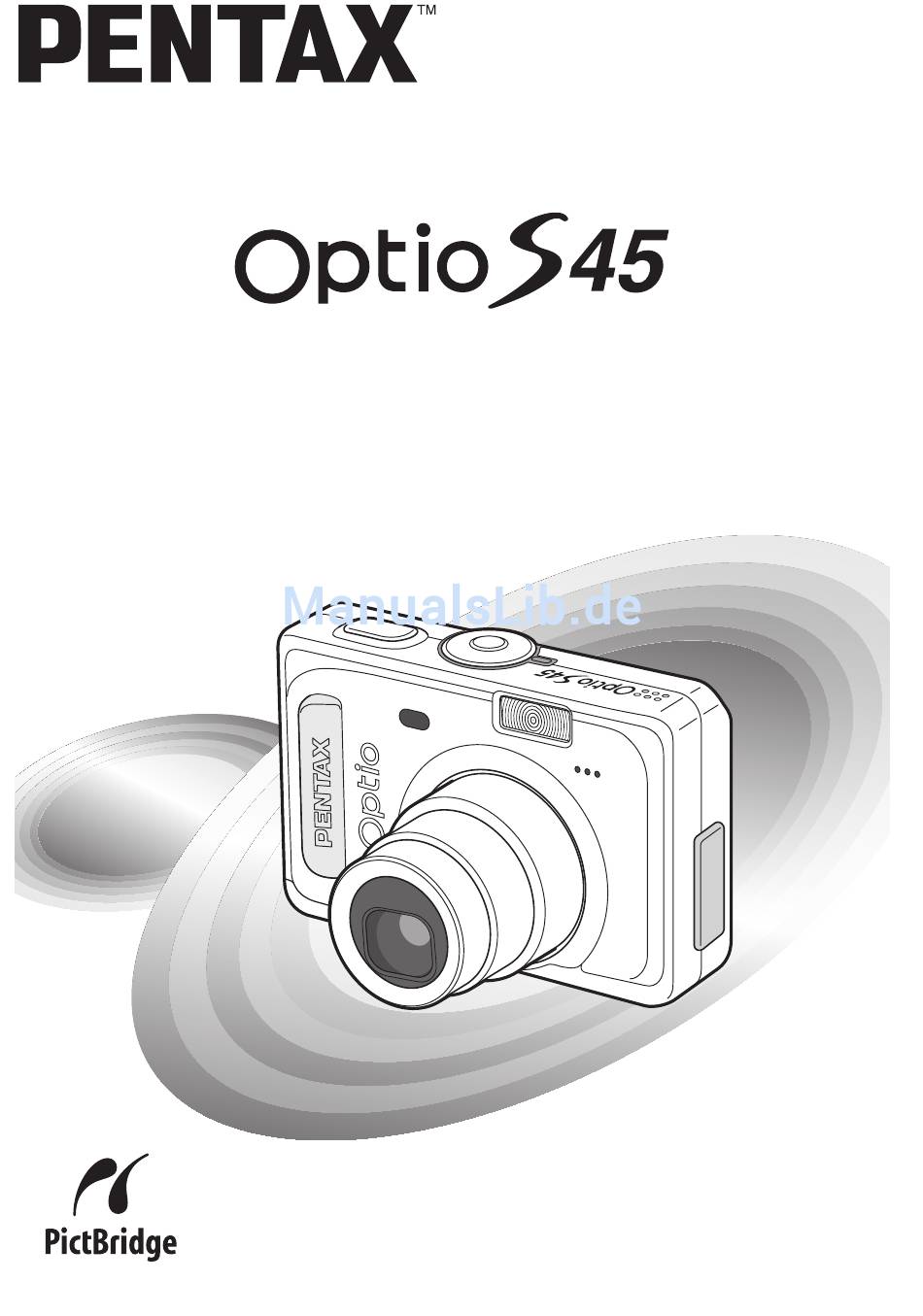

Digitalkamera Bedienungsanleitung Um die optimale Leistung aus Ihrer Kamera herauszuholen, lesen Sie sich bitte die Bedienungsanleitung durch, bevor Sie die Kamera in Betrieb nehmen.
Seite 2
Vielen Dank, dass Sie sich für eine PENTAX Digitalkamera entschieden haben. Bitte lesen Sie dieses Handbuch, bevor Sie die Kamera verwenden, um alle Merkmale und Funktionen optimal nutzen zu können. Bewahren Sie es sorgfältig auf, es kann Ihnen eine wertvolle Hilfe zum Verständnis aller Möglichkeiten sein, die Ihnen diese Kamera bietet.
• Verwenden Sie die Kamera nicht weiter, wenn sie Rauch oder einen eigenartigen Geruch abgibt oder irgendeine andere Abnormalität auftritt. Entfernen Sie die Batterie oder trennen Sie das Netzteil ab und wenden Sie sich an das nächstgelegene PENTAX Servicezentrum. Eine Weiterverwendung der Kamera kann zu Feuer oder Stromschlägen führen.
Seite 4
Achtung • Versuchen Sie nie, Batterien zu zerlegen oder kurzzuschließen. Werfen Sie Batterien nicht ins Feuer; sie können explodieren. • Laden Sie nur wiederaufladbare Ni-MH-Akkus auf. Andere Batterien können explodieren oder Feuer fangen. Von den in dieser Kamera verwendbaren Batterien lassen sich nur die Ni-MH-Akkus aufladen.
Seite 5
• Legen Sie keine schweren Gegenstände auf das Stromkabel, lassen Sie keine schweren Gegenstände darauf fallen und beschädigen Sie das Kabel nicht durch Überbiegen. Wenden Sie sich an ein PENTAX Servicezentrum, wenn das Strom- kabel beschädigt worden ist. • Die Ausgänge des Produkts weder berühren noch kurzschließen, während das Produkt eingesteckt ist.
Störung. • Um die Leistungsfähigkeit zu erhalten, empfehlen wir, das Gerät regelmäßig alle 1 bis 2 Jahre bei Ihrem Pentax-Kundendienst prüfen zu lassen. • Wenn die Kamera starken Temperaturschwankungen ausgesetzt wird, kann sich Kondensation an der Innen- und Außenseite bilden.
Seite 7
• Bezüglich der SD Speicherkarte siehe “Vorsichtsmaßnahmen bei der Verwendung einer SD Speicherkarte” (S.22). • Drücken Sie nicht mit großer Kraftaufwendung auf den LCD-Monitor. Dies kann zu einem Bruch oder zu einer Fehlfunktion führen. • Transportieren Sie die Kamera nicht in Ihrer Gesäßtasche, da die Gefahr von Beschädigungen am Gehäuse oder am Monitor beim Hinsetzen sehr groß...
Inhalt ZUR SICHEREN BEDIENUNG IHRER KAMERA ........... 1 Vorsichtsmaßnahmen für den Gebrauch ............4 Inhalt ........................ 6 Inhalt der Bedienungsanleitung ..............11 Überprüfung des Packungsinhalts ..............12 Bezeichnung der Teile ................... 13 Bezeichnungen der Bedienungselemente ............. 14 Inbetriebnahme Befestigung des Trageriemens................15 Stromversorgung der Kamera ................
Seite 9
Fotografieren Fotografieren ....................... 44 Wechsel der Betriebsart................. 44 Wählen des Aufnahmemodus................ 44 Anzeige von Aufnahmedaten im Aufnahmemodus........45 Überlassen Sie der Kamera die Einstellung der Funktionen (Easy-Modus)....................47 Verwendung der Hilfe-Funktion ..............48 Einstellung der Funktionen (Programmautomatik)......... 49 Wahl des Motivprogramms entsprechend der zu fotografierenden Szene (manuelle Motivprogrammwahl) ....
Seite 10
Wiedergabe/Löschen/Bearbeiten Wiedergabe von Bildern ..................90 Wiedergabe von Standfotos................90 Zoomdisplay....................90 Wiedergabe von Videosequenzen ..............92 Anzeige von Aufnahmedaten im Wiedergabemodus........93 Neunbild-Display.................... 94 Diashow ......................95 Löschen........................ 96 Löschen einzelner Bild- oder Tondateien ............96 Löschen aller Bilder ..................98 Sicherung von Bildern und Ton vor dem Löschen (Schützen).......
Seite 11
Anhang Liste mit Städtecodes ..................130 Sonderzubehör ....................131 Meldungen ......................132 Fehlersuche ....................... 134 Technische Daten....................136 GEWÄHRLEISTUNGSBESTIMMUNGEN............140...
Inhalt der Bedienungsanleitung Diese Bedienungsanleitung enthält die folgenden Kapitel. 1 Inbetriebnahme –––––––––––––––––––––––––––––––––––––––––––––––– In diesem Kapitel wird erklärt, was zu tun ist, bevor mit der neuen Kamera Fotos gemacht werden können. Lesen Sie es sich gut durch und folgen Sie den Anweisungen. 2 Schneller Einstieg––––––––––––––––––––––––––––––––––––––––––––––...
Überprüfung des Packungsinhalts Kamera Riemen Software (CD-ROM) Optio S45 O-ST20 (∗) S-SW32 AV-Kabel USB-Kabel Zwei AA Alkalibatterien I-AVC7 (∗) I-USB7 (∗) Digital Camera Operating Manual To ensure the best performance from your camera, please read the Operating Manual before using the camera.
Bezeichnungen der Bedienungselemente Displaytaste i Löschtaste Hauptschalter Auslöser Zoom/w/x/f/y-Taste Q Wiedergabetaste OK-Taste Four-way controller 4 (b) 5 (zqs) 2 (gj) 3 Menütaste -Taste Tastensymbole Bei Betrieb werden die verfügbaren Tastenfunktionen auf dem LCD-Monitor durch die folgenden Symbole dargestellt. Vierwegeregler (2) Zoom/f/y-Taste Wenn die digitale Zoom- Vierwegeregler (3)
Inbetriebnahme Befestigung des Trageriemens Stecken Sie das dünne Ende des Riemens durch die Öse an der Kamera und das andere Ende durch die Schleife des dünnen Riemenendes.
Stromversorgung der Kamera (bei Verwendung von AA-Batterien) (bei Verwendung einer CR-V3-Batterie) Einlegen der Batterien Setzen Sie die Batterien in die Kamera ein. Verwenden Sie zwei AA-Alkali-, AA- Lithium-, AA-Ni-MH oder AA-Nickel-Mangan-Batterien oder eine CR-V3-Batterie. Öffnen Sie den Batteriefachdeckel. Drücken Sie den Batteriefachdeckel in Pfeilrichtung , und klappen Sie den Deckel auf Legen Sie die Batterien entsprechend den Polmarkierungen...
Seite 19
Aufnahmebedingungen schwanken kann. (Messbedingungen: LCD Monitor an, 50% Blitzverwendung, 23°C.) *2 Die Wiedergabezeiten sind Richtwerte, die auf PENTAX Messbedingungen beruhen und je nach tatsächlichen Aufnahmebedingungen schwanken können. • Im Allgemeinen lässt die Leistung einer Batterie vorübergehend nach, wenn die Temperatur fällt.
Netzanschluss Netzgerät Zur Steckdose ∗ Netzkabel Verwendung des Netzgeräts (Sonderzubehör) Wenn der LCD-Monitor über einen längeren Zeitraum verwendet oder die Kamera an einen PC angeschlossen werden soll, empfehlen wir das Netzgerät D-AC5. Vergewissern Sie sich, dass die Kamera abgeschaltet ist, und öffnen Sie den Deckel des Anschlusses.
Die Verwendung des Netzgerätes im Ausland Das Netzgerät D-AC5 (Sonderzubehör) schaltet sich automatisch um auf die Spannung (100-240V) und Frequenz (50Hz, 60Hz) der Stromversorgung des Landes oder der Region, wo es verwendet wird. Die Form der Steckdosen unterscheidet sich jedoch von Land zu Land. Wir empfehlen Ihnen, bevor Sie ins Ausland reisen, sich über die Form der Steckdosen in Ihrem Reiseland zu erkundigen (siehe “Steckdosentypen in den wichtigsten Ländern und Regionen der Welt”...
Steckdosentypen in den wichtigsten Ländern und Regionen der Welt Nordamerika U.S.A., Kanada Europa, Island, Irland, Italien, Ukraine, Österreich, frühere Niederlande, Kasachstan, Griechenland, Sowjetunion Schweden, Dänemark, Deutschland, Norwegen, Ungarn, Finnland, Frankreich, Weißrussland, Belgien, Rumänien, Russland. Großbritannien Spanien Schweiz, Polen, Portugal Asien Taiwan, Japan Sri Lanka, Malediven Nepal, Bangladesch, Mongolei...
Einlegen der SD Speicherkarte SD Speicherkarte Kartenfachdecke Diese Kamera arbeitet mit einer SD Speicherkarte. Die gemachten Bilder werden auf der SD Speicherkarte gespeichert, wenn eine Karte eingelegt ist ( erscheint auf dem LCD-Monitor) bzw. im eingebauten Speicher, wenn keine Karte eingelegt ist.
Aufzeichnung stoppen, während Sie eine Videosequenz aufnehmen, selbst wenn noch genügend Speicherplatz vorhanden ist, oder die Aufnahme bzw. Wiedergabe erfordert viel Zeit. • Für Informationen zu kompatiblen Speicherkarten besuchen Sie bitte die PENTAX-Website oder wenden Sie sich an einen PENTAX-Fachhändler.
Auflösung und Qualität Wählen Sie die Auflösung und die Qualität, die für Ihre Zwecke am besten geeignet sind. Höhere Qualitätsstufen und höhere Auflösungen ergeben deutlichere Bilder für den Ausdruck. Das sich daraus ergebende größere Datenvolumen reduziert jedoch die Anzahl der Aufnahmen, die gemacht werden können. Wählen Sie die entsprechende Auflösung und Qualitätsstufe im Menü...
Seite 26
9 min 12 s 2048×1536 (15 B/s) 2 h 13 min 1600×1200 4 min 45 s 1024×7680 (30 B/s) 1043 640×480 • Die obenstehende Tabelle beruht auf PENTAX-Standard-Aufnahmebedingungen, und die Angaben können je nach Motiv, Aufnahmebedingungen, Aufnahmemodus, SD Speicherkarte usw. variieren.
Ein- und Ausschalten der Kamera Hauptschalter Q Wiedergabetaste Drücken Sie den Hauptschalter. Die Kamera schaltet sich ein. Wenn der Strom eingeschaltet wird, öffnet sich der Objektivschutz und das Objektiv fährt leicht aus. Drücken Sie den Hauptschalter erneut. Die Kamera schaltet sich aus. Hin- und Herschalten zwischen Aufnahmemodus und Wiedergabemodus.
Hauptschalter Betriebsarten- Einstellrad QWiedergabetaste Reiner Wiedergabemodus Wenn Sie die Kamera im Wiedergabemodus einschalten, fährt das Objektiv nicht aus. Verwenden Sie diesen Modus, wenn Sie Bild- oder Audiodaten nur wiedergeben möchten. Die Kamera schaltet dann nicht in den Aufnahmemodus, selbst wenn Sie auf den Auslöser drücken.
Grundeinstellung Stellen Sie nach dem Kauf der Kamera vor der ersten Benutzung Sprache, Datum und Uhrzeit ein. Hauptschalter Vierwegeregler OK-Taste Menütaste Einstellung der Displaysprache Sie können die Sprache, in der Menüs, Fehlermeldungen usw. angezeigt werden, unter den folgenden Sprachen auswählen: Englisch, Französisch, Deutsch, Spanisch, Italienisch, Russisch, Koreanisch, Chinesisch (traditionell und vereinfacht) und Japanisch.
Falls Sie versehentlich die falsche Sprache eingestellt haben, stellen Sie die Sprache mit folgender Methode neu ein. Drücken Sie zweimal die Menütaste. S e t - u p Drücken Sie den Vierwegeregler (5) F o r m a t zweimal. S o u n d D a t e A d j u s t mm/dd/yy...
Seite 31
Wenn Sie in Schritt 3 [12H] wählen, ändert sich die Einstellung entsprechend der Tageszeit zwischen "am" (Vormittags) und "pm" (Nachmittags). Drücken Sie die OK-Taste. Die Kamera ist aufnahmebereit. • Wenn Sie die Einstellungen beendet haben und die OK-Taste drücken, wird die Uhr der Kamera auf 00 Sekunden zurückgestellt.
Schneller Einstieg Aufnehmen von Fotos Auslöser Hauptschalter Betriebsarten -Einstellrad Displaytaste i Löschtaste Zoom/f/y-Taste LCD-Monitor Nachstehend wird das Standardverfahren zum Aufnehmen von Fotos beschrieben. Je nach Lichtverhältnissen wird der Blitz automatisch ausgelöst. Drücken Sie den Hauptschalter. Die Kamera schaltet sich ein. Stellen Sie das Betriebsarten- Einstellrad auf R.
Verwendung des Auslösers Der Auslöser arbeitet in zwei Schritten wie folgt: Halb gedrückt Autofokus und Belichtung werden verriegelt, wenn der Auslöser etwas (halb) gedrückt wird. Die Einstellungen von Verschlusszeit und Blende erscheinen nur auf dem LCD-Monitor, wenn der Auslöser halb gedrückt ist. Die folgenden Informationen werden auf dem LCD-Monitor und von den Statuslampen für Bildschärfe und Blitz angezeigt, wenn der Auslöser halb heruntergedrückt ist.
Schneller Einstieg Wiedergabe von Standfotos i Löschtaste Q Wiedergabetaste LCD-Monitor Vierwegeregler Wiedergabe von Bildern Sie können das Foto, das Sie gerade aufgenommen haben, wiedergeben. Drücken Sie nach einer Aufnahme die 1 0 0 - 0 0 0 4 1 0 0 - 0 0 0 4 1 0 0 - 0 0 0 4 Wiedergabetaste Q..
Drehen des angezeigten Bildes Drücken Sie nach einer Aufnahme die Wiedergabetaste Q Das Bild erscheint auf dem LCD-Monitor. Drücken Sie den Vierwegeregler (3). 100-0004 100-0004 100-0004 Jedes Mal, wenn die Taste gedrückt wird, wird das Bild um 90° im Uhrzeigersinn gedreht.
Bedienung der Kamera Verwenden der Bedienelemente Aufnahmemodus ISPLAY button Ändert die Daten, die auf dem LCD-Monitor angezeigt werden. (1S.45) Q Wiedergabetaste Wechselt in den Wiedergabemodus. Drücken und gedrückt halten, das Objektiv fährt ein. (1S.32) Zoomtaste Sie können den Aufnahmebereich verändern, indem Sie die Zoomtaste drücken. (1S.56) 0-Taste Zeigt den Hilfebildschirm im --Modus an.
Wiedergabemodus Displaytaste Ändert die Daten, die auf dem LCD-Monitor angezeigt werden. (1S.93) Wählt alle Bilder zum Ausdruck oder zur Sicherung auf dem DPOF-Bildschirm und Sicherungsbildschirm. (1S.100, S.105) i Löschtaste Löscht das am LCD-Monitor gezeigte Bild. (1S.96) Q Wiedergabetaste Schaltet auf Aufnahmemodus um. (1S.32) Zoom/f/y-Taste Drücken Sie f während der normalen Wiedergabe um auf die Neunbildanzeige zu schalten.
Sprachaufzeichnungsmodus Auslöser Startet nach dem Drücken die Aufzeichnung, stoppt bei nochmaligem Drücken die Aufzeichnung. (1S.84) Q Wiedergabetaste Schaltet auf Wiedergabemodus um. Bei erneutem Drücken Rückkehr zum Sprachaufzeichnungsmodus. (1S.85) Vierwegeregler (im Wiedergabemodus) Startet die Wiedergabe. Bei nochmaligem Drücken wird die Wiedergabe unterbrochen.
Verwendung der Menüs Wenn Sie die Menütaste drücken, erscheinen die Menüs am LCD-Monitor. Mit diesen Menüs können Sie Funktionen einstellen, die Einstellungen speichern und die Kameraeinstellungen ändern. Wie die Menüs verwendet werden Wenn von einem Menü aus Einstellungen vorgenommen werden, erscheint auf dem LCD-Monitor eine Funktionsübersicht.
Beispiel für Menübedienung Menü [A Aufn. Modus] A u f n . M o d u s MENU A u f l ö s u n g 2304 Q u a l i t ä t s s t u f e W e i ß...
Seite 41
Menü [Q Wiedergabe] Menü [B Einstellungen] E i n s t e l l u n g e n Wiedergabe F o r m a t i e r e n S c h ü t z e n T o n E i n D P O F D P O F...
Vergrößern einer Menüanzeige Durch Drücken der Zoomtaste (x) während der Menüanzeige wird das Menü vergrößert. Drücken Sie w, um zur Originalanzeige zurückzukehren. Beispiel für Menübedienung A u f n . M o d u s A u f n . M o d u s A u f l ö...
Menüliste Menü [A Aufn. Modus] ... Einstellbar ... Etwaige vorgenommene Änderungen sind in den Betriebsarten d, H und = ungültig. Nein ... Alle vorgenommenen Änderungen sind ungültig. Sie können die Einstellung im Menü ändern, aber jede Änderung, die Sie vornehmen, ist im tatsächlichen Betrieb ungültig.
Seite 44
Menü [Q Wiedergabe] Menüpunkt Beschreibung Seite Schützen Zum Schutz von Bildern vor dem Löschen. S.99 DPOF Zur Einstellung des Bilderdrucks zum Ausdrucken von Fotos. S.108 Diashow Zur Wiedergabe aufgezeichneter Bilder nacheinander. S.95 Größe verändern Ändern der Größe von Bildern. S.110 Kopieren von Dateien vom eingebauten Speicher auf die SD Bild/Ton kopieren S.114...
Fotografieren Fotografieren Wechsel der Betriebsart Der Aufnahmemodus dient zum Fotografieren, der Wiedergabemodus zur Wiedergabe oder zum Löschen von Bildern. Hin- und Herschalten zwischen Aufnahmemodus und Wiedergabemodus. • Um vom Aufnahmemodus in den Wiedergabemodus zu schalten, drücken Sie die Q Wiedergabetaste. •...
Anzeige von Aufnahmedaten im Aufnahmemodus Das LCD-Monitordisplay ändert sich jedes Mal, wenn die Displaytaste gedrückt wird. Normalanzeige 1 2 3 Beim Einschalten der Kamera erscheinen Aufnahmedaten. 1 Blitzbetriebsart 11 11 11 2 Transportart 3 Fokussiermodus 4 Aufnahmemodus 5 Autofokusrahmen 6 Karte/eingebauter Speicher 0 6 / 1 0 / 2 0 0 5 0 6 / 1 0 / 2 0 0 5 0 6 / 1 0 / 2 0 0 5...
Seite 48
Die Verwendung des Histogramms Ein Histogramm ist eine Kurve, die die Helligkeit des Bildes auf der horizontalen Achse und die Auflösung auf der vertikalen Achse zeigt (Helligkeitsverteilungskurve). Das Histogramm hilft Ihnen, die Helligkeit des aufgenommenen Bildes zu erkennen. Zum Beispiel liegt bei einem dunkleren Bild die Spitze der Kurve mehr an der linken Seite, bei einem helleren Bild eher an der rechten Seite.
2, 3 Überlassen Sie der Kamera die Einstellung der Funktionen (Easy-Modus) --Modus (Easy-Modus) ist die einfachste Art Aufnahmen zu machen, ohne Funktionen einstellen zu müssen. Die Kamera wählt automatisch die optimalen Einstellungen für die jeweilige Aufnahme, wenn Sie den Auslöser halb herunterdrücken.
3, 4 5, 6 Verwendung der Hilfe-Funktion Sie können den Hilfebildschirm darstellen, während Sie im Easy-Modus Aufnahmen machen oder betrachten. Auf dem Hilfebildschirm wird die Funktion jeder Taste wie z. B. des Vierwegereglers oder der Zoomtaste erklärt. Stellen Sie das Betriebsarten-Einstellrad auf -. Drücken Sie die 0-Taste.
3, 4 Einstellung der Funktionen (Programmautomatik) Im R-Modus (Programmiermodus) stellt die Kamera automatisch Verschlusszeit und Blende für Standfotos ein. Sie können jedoch andere Funktionen, wie z. B. Blitzmodus oder Serienaufnahmen wählen. Stellen Sie das Betriebsarten-Einstellrad auf R. Stellen Sie die Funktionen ein, die Sie verwenden möchten.
5, 6 2, 3 Wahl des Motivprogramms entsprechend der zu fotografierenden Szene (Manuelle Motivprogrammwahl) Sie können das Motivprogramm entsprechend der fotografierten Szene wählen. In der manuellen Motivprogrammwahl stehen neun Programme zur Verfügung. Blume Für strahlende Farben bei Aufnahmen von Blumen. (Standardeinstellung) Selbstporträt Für Aufnahmen, auf denen Sie selbst erscheinen.
Wählen Sie mit dem Vierwegeregler (2345) manuelle Motivprogrammwahl aus. B l u m e n Drücken Sie die OK-Taste. Das Motivprogramm ist gewählt. Drücken Sie den Auslöser halb herunter. Der Fokusrahmen wird grün, wenn 0 6 / 1 0 / 2 0 0 5 0 6 / 1 0 / 2 0 0 5 0 6 / 1 0 / 2 0 0 5 das Motiv scharfgestellt ist.
2, 3 Fotografieren dunkler Szenen (Nachtaufnahmemodus) Sie können dunkle Szenen wie z.B. nächtliche Landschaften mit den entsprechenden Einstellungen fotografieren. Die Verschlusszeit ist länger, wenn Sie dunkle Szenen aufnehmen. Um Kameraerschütterungen zu vermeiden, sichern Sie die Kamera auf einem Stativ oder einer anderen Unterlage.
2, 3 Landschaftsaufnahmen (Landschaftsmodus) In dieser Betriebsart können Sie Landschaftsaufnahmen mit den optimalen Einstellungen machen. Stellen Sie das Betriebsarten- Einstellrad auf Drücken Sie den Auslöser halb herunter. Der Fokusrahmen wird grün, wenn das Motiv scharfgestellt ist. 0 6 / 1 0 / 2 0 0 5 0 6 / 1 0 / 2 0 0 5 0 6 / 1 0 / 2 0 0 5 1 0 : 2 5...
2, 3 Aufnahme von Videosequenzen (Videomodus) In dieser Betriebsart können Sie Videosequenzen aufnehmen. Gleichzeitig kann Ton aufgezeichnet werden. Stellen Sie das Betriebsarten-Einstellrad auf Auf dem LCD-Monitor erscheinen die folgenden Informationen. 1 Symbol Blitz Aus 2 Symbol für Videomodus 3 Karte/eingebauter Speicher 00:01:23 00:01:23 00:01:23...
Seite 57
Halten des Auslösers Die Aufzeichnung beginnt, wenn Sie den Auslöser länger als eine Sekunde gedrückt halten. Es wird so lange aufgenommen, wie Sie auf den Auslöser drücken. Die Aufzeichnung stoppt, wenn Sie den Finger vom Auslöser nehmen.
- d R + Verwendung des Zooms Sie können den Aufnahmebereich mit dem Zoom verändern. Drücken Sie die Zoom/ -Taste im Aufnahmemodus. (Tele): vergrößert das Motiv. (Weitwinkel): vergrößert den Aufnahmebereich. Die Digitalzoomfunktion wird in den Grun- deinstellungen eingeschaltet. Wenn diese Funktion aktiviert ist, können Sie den digitalen Digitaler Zoombereich Zoom mit dem optischen Zoom kombinieren, um...
Seite 59
Ausschalten der Digitalzoomfunktion Drücken Sie die Menütaste im Aufnahmemodus. Es erscheint das Menü [A Aufn.Modus]. Verwenden Sie den Vierwegeregler A u f n . M o d u s (23), um [Digitalzoom] zu wählen. B i l d f r e q u e n z 30fps Verwenden Sie den Vierwegeregler D i g i t a l z o o m...
2, 3 - d R + Verwendung des Selbstauslösers Drücken Sie den Vierwegeregler (2) im Aufnahmemodus, oder r auf dem LCD-Monitor anzuzeigen. Drücken Sie den Auslöser halb herunter. Der Fokusrahmen wird grün, wenn das Motiv scharfgestellt ist. Drücken Sie den Auslöser ganz. Der Selbstauslöser wird aktiviert, und die Selbstauslöserlampe leuchtet ca.
2, 3 - d R + . Fortlaufende Aufnahmen (Serienmodus) Während der Auslöser gedrückt ist, werden kontinuierlich Aufnahmen gemacht. Drücken Sie den Vierwegeregler (2) im Aufnahmemodus, um am LCD- Monitor anzuzeigen. Drücken Sie den Auslöser halb herunter. 0 6 / 1 0 / 2 0 0 5 0 6 / 1 0 / 2 0 0 5 0 6 / 1 0 / 2 0 0 5 Der Fokusrahmen wird grün, wenn das Motiv...
- d R + Verwendung der Fernbedienung (Sonderzubehör) Sie können die Aufnahmeart auf Fernbedienung umschalten und Aufnahmen mit der Fernbedienung für Pentax Kameras (Sonderzubehör) machen. Der Fernbedienungsempfänger befindet sich an der Vorderseite der Kamera. Richten Sie die Fernbedienungseinheit auf das Kameraobjektiv.
Lebensdauer der Batterie der Fernbedienung Ca. 30.000 Signale lassen sich von der Fernbedienung an die Kamera senden. Wenn die Batterie gewechselt werden muss, setzen Sie sich mit Ihrem nächsten PENTAX-Servicezentrum in Verbindung. (Der Batterieaustausch ist kostenpflichtig) 5, 6 2, 3 Aufnahmen mit Farbfiltern (Digitalfiltermodus) Mit Digitalfiltern können Sie Aufnahmen in vielfältigen Farben machen, wie z.
5, 6 2, 3 Zwei Aufnahmen in einer (Zwei-in-Eins-Modus) Sie können zwei Bilder nacheinander aufnehmen und sie in einem einzigen Bild nebeneinander stellen. Die erste Aufnahme erscheint in der linken Bildhälfte und die zweite Aufnahme in der rechten Hälfte. Stellen Sie das Betriebsarten-Einstellrad auf +. Drücken Sie den Vierwegeregler (3).
Sie können eine Anzahl von Bildern aufnehmen und zu einem Panoramabild zusammenfügen. Zum Zusammenfügen der Bilder benötigen Sie die Software (ACDSee für PENTAX), die auf der CD-ROM (S-SW32) mitgeliefert wurde und einen Computer. Der Panorama-Hilfemodus ermöglicht Ihnen, die Bildränder zu überlappen, sodass sie sich später leichter zu einem Panoramabild verbinden...
Seite 66
Um den Panorama-Hilfemodus zu beenden, wechseln Sie in einen anderen Modus. • Die Kamera kann die Bilder nicht zusammenfügen. Verwenden Sie die Funktion ACD Photostitcher der ACDSee for PENTAX Software. Siehe “Funktion Photosticher” (S.23) im “ACDSee for PENTAX Benutzerhandbuch” für Anleitungen zur Erstellung von Panoramabildern.
Einstellung der Aufnahmefunktionen - d R + Wählen der Fokussierart Fokussiermodus Die Kamera wird auf das Objekt im Autofokusfeld scharfgestellt, (Kein wenn Sie halb auf den Auslöser drücken. Verwenden Sie Autofokus diesen Modus, wenn die Entfernung zum Motiv mehr als 40 cm Symbol) beträgt.
Seite 68
Manuelle Scharfeinstellung Wenn (manuelle Scharfeinstellung) eingestellt ist, wird der mittlere Teil des Bilds auf dem LCD-Monitor zur Schärfeeinstellung auf Vollbild vergrößert. Wenn Sie den Vierwegeregler (23) drücken, erscheint die Skala auf dem LCD- Monitor. Verwenden Sie die Skala als Hilfe bei der Schärfeeinstellung mit dem Vierwegeregler (23).
- d R + . Auswahl des Blitzmodus Blitzbetriebsarten (Kein Auto Der Blitz wird je nach Lichtverhältnissen automatisch ausgelöst. Symbol) Der Blitz zündet ungeachtet der Lichtverhältnisse auf keinen Fall. Blitz Aus Verwenden Sie diese Betriebsart für Aufnahmen in der Dämmerung oder in Museen, wo Blitzlichtaufnahmen nicht erlaubt sind.
Manuelle Einstellung Legen Sie etwas Weißes wie z.B. ein weißes Blatt Papier vor Ihre Kamera, um den Weißabgleich einzustellen. Wählen Sie [K] (manuell) auf dem [Weißabgleich]- Bildschirm. Richten Sie die Kamera so auf eine We i ß a b g l e i c h weiße Fläche, dass es den Rahmen des LCD-Monitors ausfüllt.
Speichern der Einstellungen Speichern der Menüpunkte Sie können wählen, ob die eingestellten Werte gespeichert werden sollen, wenn die Kamera ausgeschaltet wird. Wenn Sie O (Ein) wählen, werden die Einstellungen gespeichert, die unmittelbar vor dem Ausschalten der Kamera Gültigkeit hatten. Wenn Sie P (Aus) wählen, werden beim Ausschalten der Kamera die Standard- einstellungen wieder hergestellt.
Seite 85
A u f n . M o d u s MENU A u f l ö s u n g 2304 Q u a l i t ä t s s t u f e W e i ß a b g l e i c h M u l t i A u t o f o k u s f e l d 2, 3, 4, 5...
Aufzeichnung und Wiedergabe vom Ton Tonaufnahme (Sprachaufzeichnungsmodus) Sie können Ton aufzeichnen. Die zur Verfügung stehende Zeit wird auf dem LCD- Monitor angezeigt und ist abhängig vom freiem Speicherplatz auf der SD-Speicherkarte bzw. im eingebauten Speicher. 2, 3 Lautsprecher Mikrofon Stellen Sie das Betriebsarten-Einstellrad auf und drücken Sie den Hauptschalter.
Wiedergabe von Ton Sie können die Aufzeichnung, die Sie im Sprachaufzeichnungsmodus gemacht haben, wiedergeben. 1, 5 2, 3, 4 Drücken Sie die Wiedergabetaste Q. Wählen Sie mit dem Vierwegeregler Wiedergabezeit (45) die wiederzugebende 100-0012 100-0012 100-0012 Aufzeichnung. Drücken Sie den Vierwegeregler (2). 00 : 0 : 01 : 1 : 41 41 00 : 01 : 41 Die Wiedergabe beginnt.
Hinzufügen von Ton (Sprachaufzeichnung) zu Bildern Sie können einer Aufnahme Ton (Sprachaufzeichnungen) hinzufügen. 2, 3 Erstellen einer Sprachaufzeichnung Rufen Sie den Wiedergabemodus auf und wählen Sie mit dem 1 0 0 - 0 0 0 4 1 0 0 - 0 0 0 4 1 0 0 - 0 0 0 4 Vierwegeregler (45) das Bild, dem Sie eine Sprachaufzeichnung hinzufügen...
Seite 89
Wiedergabe MENU S c h ü t z e n D P O F D P O F D i a s h o w 3sek 2, 3 G r ö ß e ä n d e r n B i l d / T o n k o p i e r e n D i g i t a l f i l t e r MENU E n d e...
1, 2, 3 Wiedergabe einer Sprachaufzeichnung Rufen Sie den Wiedergabemodus auf 1 0 0 - 0 0 0 4 1 0 0 - 0 0 0 4 1 0 0 - 0 0 0 4 und wählen Sie mit dem Vierwegeregler (45) das Bild mit 0 5 s e c 0 5 s e c...
Wiedergabe/Löschen/Bearbeiten Wiedergabe von Bildern Wiedergabetaste Wiedergabe von Standfotos Drücken Sie die Wiedergabetaste Q. Siehe “Wiedergabe von Bildern” (S.32) für Anweisungen. Zoomdisplay Sie können Bilder bis zu 12 Mal vergrößert darstellen lassen. Während der Vergrößerung wird auf dem LCD-Monitor eine Funktionsübersicht angezeigt. Rufen Sie den Wiedergabemodus auf und wählen Sie mit dem Vierwegeregler (45) das Bild aus, das Sie vergrößert anzeigen möchten.
Seite 93
Wiedergabe MENU S c h ü t z e n D P O F D P O F D i a s h o w 3sek 2, 3 G r ö ß e ä n d e r n B i l d / T o n k o p i e r e n D i g i t a l f i l t e r MENU E n d e...
1, 2, 3 Wiedergabe von Videosequenzen Sie können Videosequenzen abspielen. Während des Abspielens erscheinen am LCD-Monitor Hinweise für die Bedienung. Ton wird gleichzeitig aufgezeichnet. Rufen Sie den Wiedergabemodus auf und wählen Sie mit dem Vierwegeregler (45) die Videosequenz, die Sie abspielen möchten.
2, 3 Neunbild-Display Sie können neun Bilder gleichzeitig darstellen lassen. Rufen Sie den Wiedergabemodus auf und wählen Sie mit dem Vierwegeregler (45) ein Bild aus. Drücken Sie w/f an der Zoom/f/y- 100-0017 Taste. Neun Bilder erscheinen. Wählen Sie mit dem Vierwegeregler (2345) ein Bild aus.
1, 3, 4 Diashow Sie können alle Bilder auf der SD Speicherkarte bzw. im eingebauten Speicher nacheinander wiedergeben. Rufen Sie den Wiedergabemodus auf und wählen Sie mit dem Vierwegeregler (45) das Bild, mit dem die Diashow beginnen soll. Drücken Sie die Menütaste. Wiedergabe Das Menü...
Löschen 1, 3 Löschen einzelner Bild- oder Tondateien Sie können Bilder und Tonaufnahmen einzeln löschen. • Gelöschte Bilder können nicht wieder hergestellt werden. • Der Löschbildschirm lässt sich nicht aufrufen, wenn ein geschütztes Bild dargestellt ist. (1S.99) Rufen Sie den Wiedergabemodus auf und wählen Sie mit dem Vierwegeregler (45) die zu löschende Bild bzw.
Seite 99
Nur Sprachaufzeichnung löschen Wenn ein Bild mit einer Sprachaufzeichnung versehen ist, können Sie die Sprachaufzeichnung löschen, ohne das Bild zu löschen. Rufen Sie den Wiedergabemodus auf und verwenden Sie den Vierwegeregler (45), um das Bild zu wählen, dessen Sprachaufzeichnung Sie löschen möchten. Drücken Sie die Taste i Löschen.
Löschen aller Bilder Sie können alle Bild- und Tonaufzeichnungen auf einmal löschen. • Gelöschte Bilder können nicht wieder hergestellt werden. • Geschützte Bild- und Tonaufzeichnungen können nicht gelöscht werden. Drücken Sie die Löschtaste i zweimal im Wiedergabemodus. Der Bildschirm Alles löschen erscheint. Drücken Sie den Vierwegeregler (2), um [Alle löschen] zu wählen.
Wiedergabe MENU S c h ü t z e n D P O F D P O F D i a s h o w 3sek 2, 3, 4, 5 G r ö ß e ä n d e r n B i l d / T o n k o p i e r e n D i g i t a l f i l t e r MENU...
Seite 102
Wiedergabe MENU S c h ü t z e n D P O F D P O F D i a s h o w 3sek 2, 3, 5 G r ö ß e ä n d e r n B i l d / T o n k o p i e r e n D i g i t a l f i l t e r MENU...
Ansicht von Bildern an einem Fernsehgerät PC/AV Anschluss Mit dem AV-Kabel können Bilder auf einem Fernsehgerät wiedergegeben werden. Achten Sie darauf, dass sowohl das Fernsehgerät wie auch die Kamera ausgeschaltet sind, bevor Sie das Kabel anschließen. Öffnen Sie die Schutzkappe und verbinden Sie das AV-Kabel an die PC/AV-Buchse an.
Fernbedienungsempfänger Fernbedienung E (Die Fernbedienung F hat keine Zoomtaste.) Die Fernbedienung (Sonderzubehör), eignet sich um das vorherige oder folgende Bild aufzurufen. Sie können mit der Fernbedienung auf das nächste oder vorherige Bild schalten, wenn Sie die Bilder an einem Fernsehgerät ansehen. Drücken Sie den Auslöser an der Fernbedienung.
Einstellung für den Bilderdruck (DPOF) Sie können die Bilder auf der SD Speicherkarte bzw. im eingebauten Speicher mit einem DPOF-kompatiblen (Digital Print Order Format) Drucker ausdrucken, oder beim Fotohändler abziehen lassen. Wiedergabe MENU S c h ü t z e n D P O F D P O F D i a s h o w...
Seite 106
Wählen Sie mit dem Vierwegeregler 100-0001 100-0001 100-0001 (45) das Bild aus, für das Sie die Anzahl Exemplare eingeben möchten und drücken Sie den Vierwegeregler (3). K o p i e n D a t u m Der Rahmen bewegt sich auf [Datum]. MENU E n d e E n d e...
Wiedergabe MENU S c h ü t z e n D P O F D P O F D i a s h o w 3sek 2, 3, 5, 6, 7 G r ö ß e ä n d e r n B i l d / T o n k o p i e r e n D i g i t a l f i l t e r MENU...
Direkter Ausdruck mit PictBridge Wenn Sie die Kamera mit dem mitgelieferten USB-Kabel (I-USB7) an einen Drucker anschließen, der PictBridge unterstützt, können Sie die Bilder direkt von der Kamera aus drucken, ohne einen PC zu verwenden. Wählen Sie die Bilder, die Sie drucken möchten und die Anzahl der Exemplare an der Kamera, nachdem Sie sie an den Drucker angeschlossen haben.
Ausdruck einzelner Bilder Wählen Sie mit dem Vierwegeregler (23) [Einzelbild drucken] aus. Drücken Sie die OK-Taste. A l l e d r u c k e n E i n B i l d d r u c k e n Es erscheint der Bildschirm "Einzelbild drucken".
Ausdruck aller Bilder Wählen Sie mit dem Vierwegeregler (23) [Alle drucken] aus. Drücken Sie die OK-Taste. Der Bildschirm „Alle Bilder drucken“ erscheint. Wählen Sie mit dem Vierwegeregler A l l e d r u c k e n (23) die Anzahl der Exemplare aus. Kopien D a t u m Gesamt...
Trennen der Verbindung zwischen Kamera und Drucker Lösen Sie die Verbindung zum Drucker, wenn Sie mit dem Ausdrucken der Bilder fertig sind. Schalten Sie die Kamera aus. Lösen Sie das USB-Kabel von der Kamera. Lösen Sie das USB-Kabel vom Drucker.
Bearbeiten von Bildern Wiedergabe MENU S c h ü t z e n D P O F D P O F D i a s h o w 3sek 2, 3, 4, 6, G r ö ß e ä n d e r n 7, 8, 10 B i l d / T o n k o p i e r e n D i g i t a l f i l t e r...
Seite 113
Drücken Sie die OK-Taste. Verwenden Sie den Vierwegeregler (23), um [Überschreiben] oder [Speichern als] zu wählen. Drücken Sie die OK-Taste. Das in der Größe veränderte Bild wird gespeichert. • Videos lassen sich nicht in der Größe ändern. • Sie können keine größere Größe als die Größe des Originalbildes wählen. •...
Wiedergabe MENU S c h ü t z e n D P O F D P O F D i a s h o w 3sek 2, 3, 4, 5, 7 G r ö ß e ä n d e r n B i l d / T o n k o p i e r e n D i g i t a l f i l t e r 6, 8...
Seite 115
Wählen Sie mit dem Vierwegeregler 100-0003 100-0003 100-0003 (23) einen Digitalfilter aus. Der Filtereffekt wird erzeugt, und das Bild wird auf dem LCD-Monitor dargestellt. Das Beispiel zeigt ein Bild mit Illustrationsfiltereffekt 1. Drücken Sie die OK-Taste. E n d e E n d e E n d e MENU...
Kopieren von Dateien Wiedergabe MENU S c h ü t z e n D P O F D P O F D i a s h o w 3sek 2, 3, 4, 5, 6 G r ö ß e ä n d e r n B i l d / T o n k o p i e r e n D i g i t a l f i l t e r MENU...
Seite 117
Kopieren von Dateien vom eingebauten Speicher auf die SD Speicherkarte Verwenden Sie den Vierwegeregler B i l d / T o n k o p i e r e n (23), um [ ] zu wählen und drücken Sie die OK-Taste. Alle Dateien werden auf die SD Speicherkarte kopiert.
Einstellungen Kameraeinstellungen Aufruf des Menüs [B Einstellungen] A u f n . M o d u s MENU A u f l ö s u n g 2304 Q u a l i t ä t s s t u f e W e i ß...
Anhang Liste mit Städtecodes Bedienen Sie sich zum Einstellen der Weltzeit der folgenden Liste mit Städtecodes. Tokyo Johannesburg Guam Istanbul Sydney Kairo Noumea Jerusalem Wellington Moskau Auckland Jiddah {F0}Pagopago Teheran Honolulu Dubai Anchorage Karachi Vancouver Kabul San Francisco Male Los Angeles Delhi Calgary Colombo...
Sonderzubehör Für diese Kamera sind verschiedene systemkonforme Zubehörteile erhältlich. Netzteil D-AC5 USB-Kabel I-USB7 (∗) AV-Kabel I-AVC7 (∗) Riemen O-ST20 (∗)/Sportriemen O-ST30/Lederriemen O-ST24/Riemen O-ST8 Fernbedienung E Fernbedienung F Die mit einem Stern versehenen Produkte (∗) sind im Lieferumfang der Kamera enthalten.
Meldungen Bei Betrieb der Kamera können auf dem LCD-Monitor folgende Meldungen erscheinen. Meldungen bei der Aufnahme Komprimierungsfehler Die Komprimierung des aufgenommenen Bildes war nicht erfolgreich. Ändern Sie Qualität/Größe und machen Sie die Aufnahme nochmals. Speicherkarte voll Die SD-Karte oder der interne Speicher ist voll und es lassen sich Eingebauter Speicher voll keine weiteren Bilder speichern.
Seite 135
Meldungen für beides Speicherkartenfehler Aufnahme und Wiedergabe sind wegen eines Problems mit der SD- Karte nicht möglich. Sie können die Bild/Tondateien eventuell auf einem PC wiedergeben. Karte nicht formatiert. Die SD-Karte, die Sie eingelegt haben, ist nicht formatiert oder wurde auf einem anderen PC oder Gerät formatiert und ist mit dieser Kamera nicht kompatibel.
Fehlersuche Problem Ursache Maßnahme Kamera schaltet Es sind keine Batterien Prüfen Sie, ob Batterien eingelegt sind. sich nicht ein. eingelegt. Wenn nicht, legen Sie bitte die Batterien ein. Die Batterien sind falsch Prüfen Sie die Ausrichtung der Batterien. eingelegt. Legen Sie die Batterien gemäß den +-- Symbolen im Batteriefach ein.
Seite 137
Problem Ursache Maßnahme Das Motiv ist Das Motiv ist schwer scharf Motive, die mit Autofokus schwer scharf zu nicht scharf. zu stellen. stellen sind: Objekte mit wenig Kontrast (blauer Himmel, weiße Wände usw.), dunkle Objekte, fein gemusterte Objekte, schnell bewegliche Objekte, Szenen durch Fenster oder Netze usw.
Seite 139
Weißabgleich Automatik, Tageslicht, Schatten, Kunstlicht, Neonlicht und manuelle Einstellung. Objektiv Brennweite 5,8 mm – 17,4 mm (entspricht 35,6 mm – 107 mm im Kleinbildformat) Maximale Blende f/2.6 - f/4.8 Objektivaufbau 6 Elemente in 5 Gruppen (zwei asphärische Elemente) Zoomtyp Elektrisch betrieben Bildfeld ca.
Seite 140
*1 Die Bildspeicherkapazität ist ein Richtwert, der auf CIPA Standardmessbedingungen beruht und je nach tatsächlichen Aufnahmebedingungen schwanken kann. (Messbedingungen: LCD Monitor an, 50% Blitzverwendung, 23°C.) *2 Die Wiedergabezeiten sind Richtwerte, die auf PENTAX Messbedingungen beruhen und je nach tatsächlichen Aufnahmebedingungen schwanken können. Eingang/Ausgang USB/AV Anschluss, Anschluss für externe Stromversorgung...
Garantie abgedeckt ist, gelten die üblichen Tarife des Herstellers bzw. seines Stellvertreters. Versandkosten werden vom Besitzer getragen. Wenn Sie Ihr Pentax-Gerät nicht in dem Land gekauft haben, in dem Sie es während der Garantiezeit reparieren lassen möchten, kann der Hersteller-Stellvertreter in diesem Land die üblichen Gebühren für Reparaturarbeiten verlangen.
Seite 143
• Diese Gewährleistung beeinträchtigt nicht die gesetzlichen Rechte des Kunden. • Die Gewährleistungsbestimmungen nationaler PENTAX Vertretungen können in einigen Ländern diese Bestimmungen ersetzen. Deshalb empfehlen wir, dass Sie die Servicekarte, die Ihnen beim Kauf ausgehändigt wurde, prüfen bzw. weitere Informationen bei der PENTAX- Vertretung Ihrem Heimatland anfordern...
