5.
Systemtafelanschluss (20-8 pol. F_PANEL)
Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen.
M4A785TD-M EVO

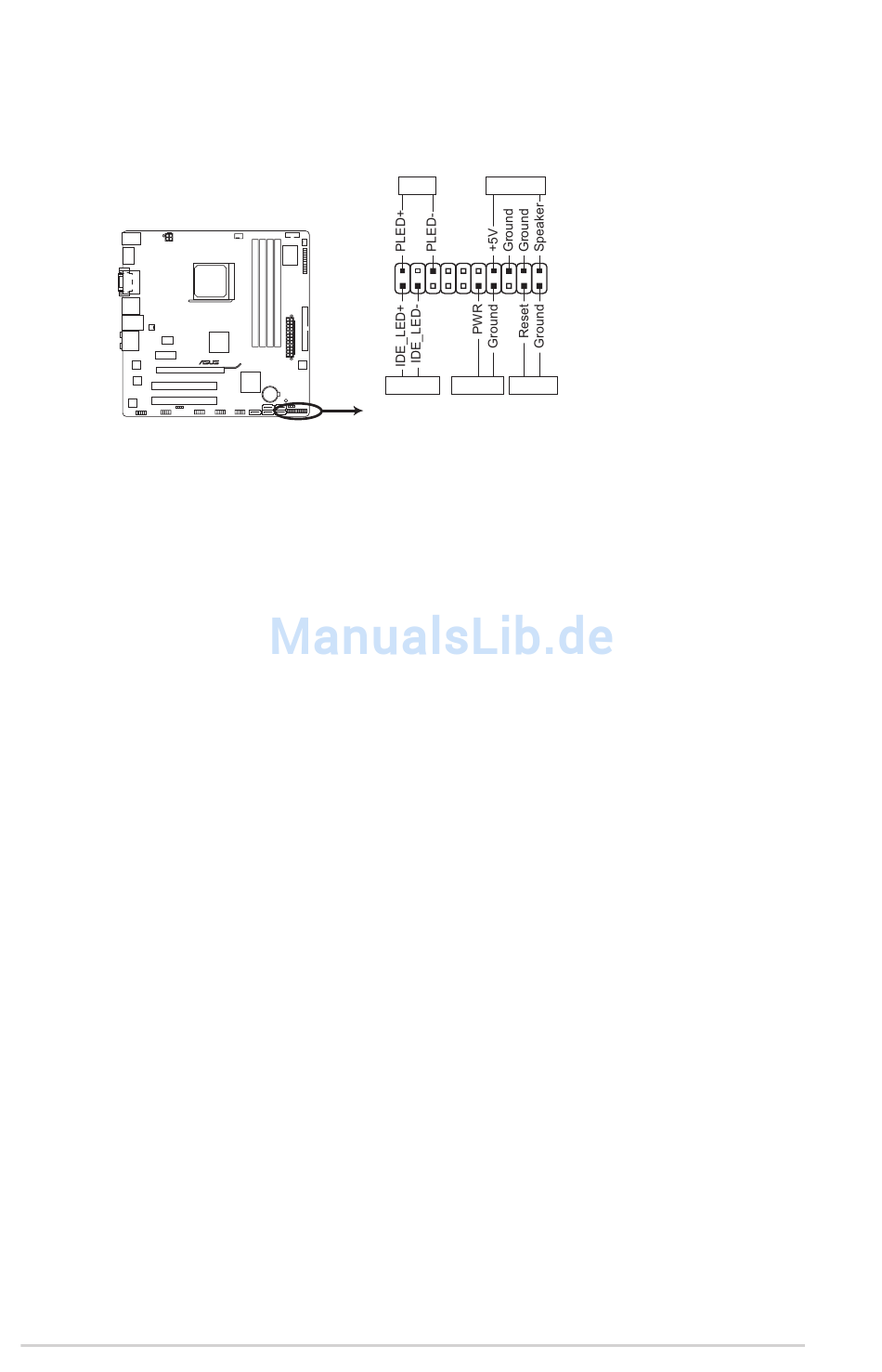

M4A785TD-M EVO System panel connector
Systemstrom-LED
•
Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das
Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom-
LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im
Energiesparmodus befindet. .
Festplattenaktivitäts-LED
•
Dieser 2-pol. Anschluss wird mit der HDD Aktivitäts-LED verbunden. Verbinden Sie das
HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die IDE LED leuchtet auf oder blinkt,
wenn Daten auf der Festplatte gelesen oder auf die Festplatte geschrieben werden.
Systemlautsprecher
•
Dieser 4-pol. Anschluss wird mit dem am Gehäuse befestigten System-Lautsprecher
verbunden. Über diesen Lautsprecher hören Sie Systemsignale und Warntöne.
Stromschalter/Soft-Aus-Schalter
•
Dieser 2-pol. Anschluss wird mit dem Systemstromschalter verbunden. Durch Drücken
des Netzschalters wird das System eingeschaltet oder wechselt das System in den
Energiesparmodus oder Soft-Aus-Modus, je nach den Einstellungen im BIOS. Ist das
System eingeschaltet und halten Sie den Netzschalter länger als 4 Sekunden gedrückt,
wird das System ausgeschaltet.
Reset-Schalter
•
Verbinden Sie diesen 2-pol. Anschluss mit einem am Gehäuse befestigten Reset-
Schalter, um das System ohne Ausschalten neu zu starten.
1-26
PLED
SPEAKER
PANEL
PIN 1
IDE_LED
PWRSW
* Requires an ATX power supply
RESET
Kapitel 1: Produkteinführung
