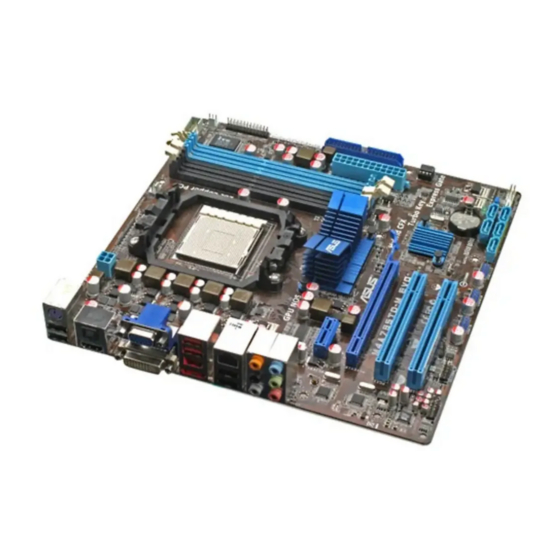

Asus M4A785TD-M EVO Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. M4A785TD-M EVO
  6. Handbuch
Asus M4A785TD-M EVO Handbuch

Asus M4A785TD-M EVO Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

M4A785TD-M EVO

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus M4A785TD-M EVO

Inhaltszusammenfassung für Asus M4A785TD-M EVO

  • Seite 1 M4A785TD-M EVO...

  • Seite 2: Erste Ausgabe V1 Januar 2010

    ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................vii M4A785TD-M EVO Spezifikationsübersicht ..........ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-4 Bevor Sie beginnen ..............
  • Seite 4 Support-DVD-Informationen ......... 1-30 Kapitel 2: BIOS-Setup Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update-Programm ..........2-1 2.1.2 ASUS EZ Flash 2-Programm .......... 2-3 2.1.3 ASUS CrashFree BIOS 3-Programm ......2-4 BIOS-Setupprogramm ..............2-5 2.2.1 BIOS-Menübildschirm ............. 2-6 2.2.2 Menüleiste ...............
  • Seite 5 Boot-Menü .................. 2-18 2.6.1 Boot Device Priority ............2-18 2.6.2 Boot Settings Configuration .......... 2-18 2.6.3 Security ................. 2-19 Tools-Menü ................. 2-20 2.7.1 ASUS EZ Flash 2 ............2-20 2.7.2 Express Gate ..............2-21 2.7.3 AI NET 2................ 2-21 Exit-Menü ..................2-22...

  • Seite 6: Erklärungen

    Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://green.asus.com/english/ REACH.htm. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entickelt, um ordnungsgemäß...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 8: Betriebssicherheit

    Betriebssicherheit • Vor Installation des Motherboards und Anschluss von Geräten müssen Sie alle mitgelieferten Handbücher lesen. • Vor Inbetriebnahme des Produkts müssen alle Kabel richtig angeschlossen sein und die Netzleitungen dürfen nicht beschädigt sein. Bemerken Sie eine Beschädigung, kontaktieren Sie sofort Ihren Händler. •...

  • Seite 9: In Diesem Handbuch Verwendete Symbole

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 10: M4A785Td-M Evo Spezifikationsübersicht

    Phenom™ II / Athlon™ II / ® ® Sempron™ 100-Serie Prozessoren Unterstützt 45nm-CPUs AMD Cool ‘n’ Quiet™ 2.0-Technologie * Beziehen Sie sich auf www.asus.com für die Liste der unterstützten AMD-Prozessoren Chipsatz AMD 785G / SB710 Front Side Bus Bis zu 5200 MT/s HyperTransport™ 3.0-Schnittstelle...
  • Seite 11 SFS (stufenlose Frequenzauswahl) unterstützt: - HT-Einstellung von 200MHz bis zu 550 MHz in 1MHz-Schritten - PCI-Frequenzeinstellung von 100MHz bis zu 150MHz in 1MHz-Schritten ASUS C.P.R. (CPU Parameter Recall) Andere Funktionen 100% Hochqualitative Leitfähige Polymerkondensatoren OverDrive ® * Ein fähiges Kühlsystem wird bei Aktivierung der erweiterten Overdrive-Übertaktungs-Funktionen nötig.
  • Seite 12 M4A785TD-M EVO Spezifikationsübersicht Rücktafelanschlüsse 1 x PS/2-Tastatur / Maus-Kombianschluss 1 x RJ45-Anschluss 1 x VGA-Anschluss 1 x DVI-D-Anschluss 1 x eSATA-Anschluss 1 x HDMI-Anschluss 1 x IEEE1394a-Anschluss 1 x Optischer S/PDIF-Ausgang 6 x USB 2.0/1.1-Anschlüsse 8-Kanal Audio E/A Interne Anschlüsse 3 x USB 2.0-Sockel für 6 zusätzliche USB 2.0-Anschlüsse...
  • Seite 13 xiii...

  • Seite 14: Kapitel 1: Produkteinführung

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS M4A785TD-M EVO Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards!

  • Seite 15: Amd ® 785G Chipsatz

    785G Chipsatz ® Der AMD 785G Chipsatz wurde für den Betrieb bei bis zu 5200MT/s ® HyperTransport™ 3.0 (HT 3.0) Schnittstellengeschwindigkeit und PCI Express 2.0 x16-Grafik entwickelt. Er wurde mit AMDs neuesten AM3- Multikernprozessoren optimiert, um ausgezeichnete Systemleistung und Üubertaktungsmöglichkeiten zu bieten. HyperTransport™...

  • Seite 16: Hybrid Crossfirex™-Technologie-Unterstützung

    HDMI/DVI und analogen D-Sub. DVI (Digital Visual Interface) bietet visuelle Ausgabe hoher Qualität für digitale Anzeigegeräte wie LCD- Bildschirme. IEEE 1394a -Unterstützung Die IEEE 1394a-Schnittstelle bietet einen Anschluss für digitale Hochgeschwindigkeits-Audio-/Videogeräte, z.B. digitaler Camcorder, Speichergeräte und andere mobile Geräte. ASUS M4A785TD-M EVO...

  • Seite 17: Innovative Asus-Funktionen

    Systems, können sie im Internet surfen, ohne das Windows®- Betriebssystem starten zu müssen. • ASUS Express Gate erlaubt die Installation auf SATA-, USB- und Flash-Laufwerken mit mindestens 1.2GB freien Speicherplatz. Wenn auf USB- oder Flah-Laufwerken installiert wird, verbinden Sie die Laufwerke mit den Motherboard USB-Anschlüssen bevor Sie den Computer einschalten.
  • Seite 18 Systembelastung erkennt und den Stromverbrauch in Echtzeit regelt. Turbo Key Mit ASUS Turbo Key können Sie den Stromtaste des PCs in eine Übertaktungstaste verwandeln. Nach der einfachen Einrichtung kann Turbo Key die Systemleistung erhöhen, ohne dafür die Arbeit oder das Spiel unterbrechen zu müssen—einfach mit nur einen Fingerdruck!

  • Seite 19: Bevor Sie Beginnen

    Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR M4A785TD-M EVO Standby Power Powered Off M4A785TD-M EVO Onboard Power LED Kapitel 1: Produkteinführung...

  • Seite 20: Motherboard-Übersicht

    Stecken Sie acht (8) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Computergehäuses legen M4A785TD-M EVO ASUS M4A785TD-M EVO...

  • Seite 21: Motherboard-Layout

    ATX12V CPU_FAN PWR_FAN Super SPDIFO_ HDMI ESATA_ USB34 LAN1_USB12 CHA_FAN ® AUDIO 9LPRS485 785G PCIEX1_1 BIOS 8112L PCIEX16 M4A785TD-M EVO ® JMB381 SB710 PCI1 Lithium Cell CMOS Power SB_PWR SATA3 SATA6 PCI2 SATA1 SATA2 SATA5 CLRTC VT1708S SPDIF_OUT PANEL USB78...

  • Seite 22: Zentralverarbeitungseinheit (Cpu)

    Installieren der CPU So installieren Sie eine CPU. Suchen Sie den CPU-Sockel auf dem Motherboard. M4A785TD-M EVO M4A785TD-M EVO CPU Socket AM3 Lösen Sie den Sockelhebel, indem Sie ihn Sockelhebel zur Seite drücken, und heben Sie ihn in einem 90�-100�-Winkel an.
  • Seite 23 Informationen auch auf Abschnitt 1.6.2 Installieren des Kühlkörpers und des Lüfters beziehen. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. CPU_FAN M4A785TD-M EVO M4A785TD-M EVO CPU fan connector Vergessen Sie nicht, den CPU-Lüfteranschluss anzuschließen! Ansonsten können u.U. Hardwareüberwachungsfehler auftreten. 1-10 Kapitel 1: Produkteinführung...

  • Seite 24: Installieren Des Cpu-Kühlkörpers Und Lüfters

    Ihre CPU-Kühlkörper-Lüfterbaugruppe sollte mit einer Anleitung zur Installation für CPU, Kühlkörper und Befestigungsmechanismus ausgestattet sein. Wenn diese Anleitung in diesen Abschnitt nicht mit der CPU-Dokumentation übereinstimmt, folgen sie der letzteren. Befestigen Sie ein Ende der Befestigungsklammer mit dem Befestigungsmodul. ASUS M4A785TD-M EVO 1-11...

  • Seite 25: Systemspeicher

    Module wurden für bessere Leistungen bei niedrigem Energieverbrauch entwickelt. Die nachstehende Abbildung zeigt die Position der Steckplätze an: Kanal Steckplätze Kanal A DIMM_A1 und DIMM_A2 Kanal B DIMM_B1 und DIMM_B2 M4A785TD-M EVO M4A785TD-M EVO 240-pin DDR3 DIMM sockets 1-12 Kapitel 1: Produkteinführung...

  • Seite 26: Speicherkonfigurationen

    -betriebssystem, wenn Sie auf dem Motherboard ® 4GB oder mehr Speicher installieren wollen. • Dieses Motherboard unterstützt keine DIMMs, die aus 256 Megabit- (Mb) Chips oder weniger hergestellt wurden. M4A785TD-M EVO Motherboard Liste qualifizierter Anbieter (QVL) DDR3-1866(O.C.)MHz capability DIMM- Chip- Unterstützung...
  • Seite 27 DDR3-1600(O.C.)MHz capability DIMM- Chip- Unterstützung Anbieter Teilnummber Größe Chipnummer Marke A-Data AD31600X002GMU 4096MB(Kit of 2) Heat-Sink Package 7-7-7-20 • Corsair CM3X1G1600C9DHX 2048MB(Kit of 2) Heat-Sink Package 9-9-9-24 • • • CRUCIAL BL12864BA1608.8SFB(XMP) 3072MB(Kit of 3) Heat-Sink Package 8-8-8-24 • • •...
  • Seite 28 Heat-Sink Package • PATRIOT PSD31G13332H 1024MB Heat-Sink Package • • • Patriot PSD31G13332 1024MB Patriot PM64M8D38U-15 • • Takems TMS1GB364D081-107EY 1024MB Heat-Sink Package 7-7-7-20 • • • Takems TMS1GB364D081-138EY 1024MB Heat-Sink Package 8-8-8-24 • • • ASUS M4A785TD-M EVO 1-15...
  • Seite 29 Steckplätze gesteckt wird. • C*: Unterstützt vier Module, die als zwei Paare einer Dual Channel- Speicherkonfiguration in die gelben und schwarzen Steckplätze gesteckt werden. Die aktuelle Liste qualifizierter Anbieter finden Sie auf der ASUS-Webseite www.asus.com 1-16 Kapitel 1: Produkteinführung...

  • Seite 30: Installieren Eines Dimms

    DIMM-Steckplatz zu entriegeln. Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. DDR3 DIMM-Kerbe Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS M4A785TD-M EVO 1-17...

  • Seite 31: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:...

  • Seite 32: Jumper

    M4A785TD-M EVO Normal Clear RTC (Default) M4A785TD-M EVO Clear RTC RAM So wird das RTC-RAM gelöscht: 1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standardeinstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2...

  • Seite 33: Anschlüsse

    1.10 Anschlüsse 1.10.1 Rücktafelanschlüsse PS/2 Tastatur-/Maus-Kombinationsanschluss ( PS/2 Tastatur-/Maus-Kombinationsanschluss (lila). Dieser Anschluss ist für eine PS/2-Tastatur oder Maus. Optischer S/PDIF-Ausgang. An diesen Anschluss können Sie über ein optisches S/PDIF-Kabel ein externes Audio-Ausgabegerät anschließen. VGA-Anschluss. VGA-Anschluss. Dieser 15-pol. Anschluss ist für einen VGA-Monitor oder andere VGA-kompatible Geräte vorgesehen.
  • Seite 34 [AHCI]. Siehe Abschnitt 2.3.4 SATA-Konfiguration für Details. DVI-D-Ausgang. Dieser Anschluss nimmt DVI-D-kompatible Geräte auf und ist HDCP- konform. Dies ermöglicht die Wiedergabe von HD DVDs, Blu-Ray Disks und anderen HD DVDs, Blu-Ray Disks und anderen Medienträgern mit geschütztem Inhalt. ASUS M4A785TD-M EVO 1-21...
  • Seite 35 HDMI-Port. Dieser Anschluss ist ein High-Definition Multimedia Interface (HDMI)- Port und er ist HDCP-konform für das Abspielen von HD DVD, Blu-Ray und anderen geschützten Inhalten. Unterstützt Dual-Anzeigeausgang • Diese Tabelle zeigt Ihnen, ob die folgenden Dual-Anzeigeausgänge von Ihren Motherboard unterstützt werden: Dual-Anzeigeausgänge Unterstützt Nicht unterstützt...

  • Seite 36: Interne Anschlüsse

    +3 Volts +3 Volts PIN 1 M4A785TD-M EVO ATX power connectors • Für ein vollständig konfiguriertes S�stem empfehlen wir Ihnen, dass Sie ein Netzteil benutzen, das die AT� 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 400W liefern kann. Dieses Netzteil hat 24-pol. und 4-pol.
  • Seite 37 Der LPT (Line Printing Terminal)-Anschluss verbindet mit Geräten wie einem Drucker. Der LPT-Standard ist IEEE 1284, die paralelle Schnittstelle auf IBM PC-kompatiblen Computern. SLCT BUSY ACK# SLIN# INIT# M4A785TD-M EVO ERR# STB# PIN 1 M4A785TD-M EVO Parallel Port Connector 1-24 Kapitel 1: Produkteinführung...
  • Seite 38 SATA6 SATA1 SATA2 SATA5 M4A785TD-M EVO M4A785TD-M EVO SATA connectors • Installieren Sie das Windows XP Service Pack 1, bevor Sie Serial ATA nutzen. ® • Wenn Sie mit diesen Anschlüssen ein Serial ATA RAID-Set erstellen wollen, stellen Sie das Element Onchip SATA Type im BIOS auf [RAID]. Siehe 2.3.4 SATA-Konfiguration für Details.

  • Seite 39: Reset-Schalter

    M4A785TD-M EVO IDE_LED PWRSW RESET * Requires an ATX power supply M4A785TD-M EVO System panel connector Systemstrom-LED • Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 40 Anschlussmodulkabel mit diesem Sockel und und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Das serielle Anschlussmodul muss separat erworben werden. COM1 PIN 1 M4A785TD-M EVO M4A785TD-M EVO Serial port (COM1) connector ASUS M4A785TD-M EVO 1-27...
  • Seite 41 HD-audio-compliant Legacy AC’97 pin definition compliant definition M4A785TD-M EVO Front panel audio connector • Es wird empfohlen, ein High Definition-Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High Definition Audio-Funktionen dieses Motherboards nutzen zu können. • Wenn Sie ein High-Definition Fronttafelaudiomodul mit diesem Anschluss verbinden wollen, muss das Element Front Panel Select im BIOS auf [HD Audio] eingestellt sein.
  • Seite 42 CHA_FAN Rotation +12V M4A785TD-M EVO M4A785TD-M EVO Fan connectors Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! Nur der CPU-Lüfteranschluss unterstützt die Q-Fan-Funktion.

  • Seite 43: Software- Unterstützung

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...

  • Seite 44: Bios-Informationen

    Verwalten und Aktualisieren des BIOS Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einer bootfähigen Diskette für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update- oder AFUDOS-Programm, um das ursprüngliche BIOS des Motherboards zu kopieren. 2.1.1...

  • Seite 45: Aktualisieren Des Bios

    Wählen Sie die Option Menü und klicken dann auf Weiter. Wählen Sie die Ihnen am nächsten gelegene ASUS FTP-Site aus, um starken Wählen Sie die Ihnen am nächsten gelegene ASUS FTP-Site aus, um starken Netzwerkverkehr zu vermeiden, oder klicken Sie auf Automatische Auswahl.

  • Seite 46: Asus Ez Flash 2-Programm

    ASUS EZ Flash 2 ermöglicht Ihnen die BIOS-Aktualisierung durchzuführen, ohne auf ein Betriebssystem basierende Hilfsmittel angewiesen zu ein. Bevor Sie das Programm benutzen, laden Sie sich die neuste BIOS-Datei von der ASUS- Webseite www.asus.com herunter. So aktualisieren Sie das BIOS über EZ Flash 2:...

  • Seite 47: Asus Crashfree Bios 3-Programm

    Starten Sie das System neu, wenn der BIOS-Aktualisierungsprozess abgeschlossen ist. • ASUS CrashFree BIOS 3 wird nur von USB-Speichersticks im FAT 32/16-Format mit Einzelpartition unterstützt. Der Speicher sollte kleiner als 8GB sein. • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! Das wiederhergestellte BIOS ist vielleicht nicht die neueste BIOS-Version für dieses...

  • Seite 48: Bios-Setupprogramm

    • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. ASUS M4A785TD-M EVO...

  • Seite 49: Bios-Menübildschirm

    2.2.1 BIOS-Menübildschirm Menüelemente Menüleiste Konfigurationsfelder Allgemeine Hilfe BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Main Settings Use [ENTER], [TAB] System Time [19:34:30] or [SHIFT-TAB] to System Date [Tue 11/19/2007] select a field. Primary IDE Master :[Not Detected] Use [+] or [-] to Primary IDE Slave :[Not Detected] configure system...

  • Seite 50: Menüelemente

    Elemente außerhalb des Bildschirms gibt. Drücken Sie die Oben-/Unten- Pfeiltasten oder Bild auf-/Bild ab-Tasten, um die weiteren Elemente auf dem Bildschirm anzeigen zu lassen. 2.2.9 Allgemeine Hilfe In der oberen rechten Ecke des Menübildschirms steht eine Kurzbeschreibung des gewählten Elements. ASUS M4A785TD-M EVO...

  • Seite 51: Main-Menü

    Main-Menü Main-Menü Das Main-Menü erscheint und gibt Ihnen einen Überblick über die Grundinformationen zum System, wenn Sie das BIOS Setupprogramm öffnen. Im Abschnitt 2.2.1 BIOS-Menübildschirm finden Sie Informationen zu Menüelementen und Navigationsanweisungen. BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Main Settings Use [ENTER], [TAB]...

  • Seite 52: Sata Configuration

    Die Werte der Elemente in diesem Menü werden vom BIOS automatisch ermittelt. BIOS Information Das Element zeigt die automatisch ermittelten Informationen zum BIOS an. Processor Das Element zeigt die automatisch ermittelte CPU-Spezifikation an. System Memory Das Element zeigt die automatisch ermittelten Informationen zum Arbeitsspeicher an. ASUS M4A785TD-M EVO...

  • Seite 53: Advanced-Menü

    Advanced-Menü Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für die CPU und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit...
  • Seite 54 Hier können Sie den Speichertaktmodus einstellen. Konfigurationsoptionen: [Auto] [Manual] Das folgende Element erscheint nur, wenn das Element CPU Overclocking auf [Manual] eingestellt wurde. Memclock Value [400 MHz] Hier könne Sie den Memclock-Wert einstellen. Konfigurationsoptionen: [400 MHz] [533 MHz] [667 MHz] [800 MHz] ASUS M4A785TD-M EVO 2-11...

  • Seite 55: Cpu Configuration

    DRAM Timing Mode [Auto] Hier können Sie den DRAM-Timing-Modus einstellen. Konfigurationsoptionen: [Auto] [DCT 0] [DCT 1] [Both] Memory Over Voltage [Auto] Hier können Sie die Speicher-Überspannung einstellen. Die Werte liegen zwischen 1,5000V und 1,2050V einstellbar in 0,0150V-Schritten. Benutzen Sie die <+> / <->-Tasten, um zwischen den Werten zu wählen.Konfigurationsoptionen: [Auto] [Max.

  • Seite 56: Chipset

    GPP: Primary-Video-Kontroller auf einem PCIe x1-Steckplatz IGFX: Integrierter-VGA-Anschluss PCI: Primary-Video-Kontroller auf einem PCI-Steckplatz Internal Graphics Mode [UMA+SidePort] Bestimmt den internen Grafikmodus. Konfigurationsoptionen: [Disabled] [UMA] [SidePort] [UMA+SidePort] UMA Frame Buffer Size [Auto] Konfigurationsoptionen: [Auto] [32MB] [64MB] [128MB] [256MB] [512MB] ASUS M4A785TD-M EVO 2-13...

  • Seite 57: Onboard Device Configuration

    SidePort Clock Speed [DDR3-1333MHz] Konfigurationsoptionen: [DDR3-1066MHz] [DDR3-1333MHz] [DDR3-1400MHz] [DDR3-1430MHz] [DDR3-1460MHz] [DDR3-1490MHz] [DDR3-1520MHz] [DDR3-1550MHz] [DDR3-1580MHz] [DDR3-1610MHz] [DDR3-1640MHz] [DDR3-1670MHz] [DDR3-1700MHz] UMA-SP Interleave Mode [Auto] Konfigurationsoptionen: [Auto] [Coarse] [Fine] Surround View [Auto] Aktiviert oder deaktiviert die Surround View-Funktion. Konfigurationsoptionen: [Auto] [Disabled] [Enabled] Dieses Element ist nur vom Benutzer einstellbar, wenn Sie eine ATI Grafikkarte im PCI Express x16-Steckplatz installiert haben.

  • Seite 58: Pcipnp

    USB-Controller Legacy-Modus aktiviert. Wenn kein USB-Gerät erkannt wurde, wird die Legac� USB-Unterstützung deaktiviert. Konfigurationsoptionen: [Disabled] [Enabled] [Auto] USB 2.0 Controller Mode [HiSpeed] Hier können Sie HiSpeed (480 Mbps) oder Full Speed (12 Mbps) für den USB-Controller auswählen. Konfigurationsoptionen: [FullSpeed] [HiSpeed] ASUS M4A785TD-M EVO 2-15...

  • Seite 59: Power-Menü

    Folgende Elemente erscheinen nur, wenn ein USB-Speichergerät angeschlossen ist.. USB Mass Storage Device Configuration USB Mass Storage Reset Delay [20 Sec] Bestimmt die maximale Zeitspanne für BIOS, auf die Initialisierung eines USB- Speichergerätes zu warten. Konfigurationsoptionen: [10 Sec] [20 Sec] [30 Sec] [40 Sec] Emulation Type [Auto] Bestimmt den Emulationst�p.

  • Seite 60: Apm Configuration

    Spannungsregler. Wählen Sie [Ignored], wenn Sie die erkannte Spannung nicht anzeigen lassen wollen. Smart Q-Fan Function [Enabled] Hier können Sie die ASUS Q-Fan-Funktion zum automatischen Einstellen der Lüftergeschwindigkeit für einen effizienteren Betrieb einstellen. Konfigurationsoptionen: [Disabled] [Enabled]. ASUS M4A785TD-M EVO...

  • Seite 61: Boot-Menü

    Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen. Konfigurationsoptionen:...

  • Seite 62: Security

    View Only erlaubt dem Benutzer das Setupprogramm zu öffnen, aber keine Werte zu ändern. Limited erlaubt dem Benutzer nur bestimmte Elemente wie z.B. Datum und Zeit zu ändern. Full Access erlaubt dem Benutzer alle Elemente im Setupprogramm anzuschauen und zu ändern. ASUS M4A785TD-M EVO 2-19...

  • Seite 63: Change User Password

    2.7.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen.

  • Seite 64: Express Gate

    2.7.2 Express Gate [Auto] Aktiviert oder deaktiviert die Express Gate-Funktion. Bei ASUS Express Gate handelt es sich um eine direkt zu startende Arbeitsumgebung mit Zugriff auf Skype und das Internet. Konfigurationsoptionen: [Enabled] [Disabled] [Auto] Enter OS Timer [10 Seconds] Legt die Zeitdauer fest, die das System nach dem Öffnen der Express Gate Startanzeige wartet, bevor das Betriebssystem hochgefahren wird.

  • Seite 65: Exit-Menü

    Exit-Menü Exit-Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen oder abgesicherten Standardwerte für die BIOS-Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Exit Options Exit system setup after saving the Exit &...
  • Seite 66 ASUS M4A785TD-M EVO 2-23...
