RS Pro IDM 71 Bedienerhandbuch
Digitales multimeter
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für RS Pro IDM 71
Inhaltszusammenfassung für RS Pro IDM 71

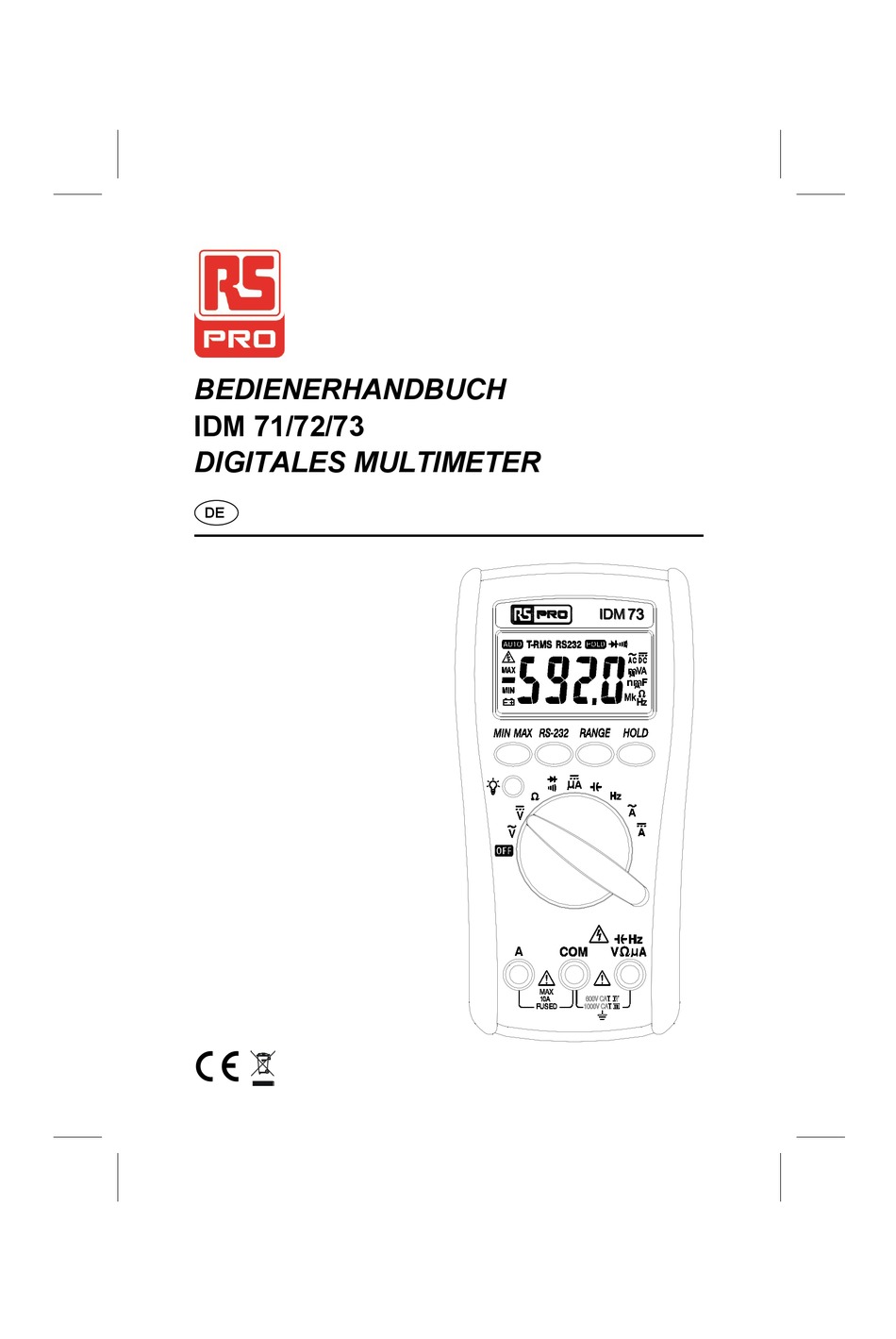

- Seite 1 BEDIENERHANDBUCH IDM 71/72/73 DIGITALES MULTIMETER ...
-
Seite 2: Eingeschränkte Garantie
Sicherheitswarnsymbol : LESEN und BEACHTEN Sie alle W arning Caution ..Sicherheitswarnsymbole : in dieser .... - Seite 3 Titel Seite Sicherheit Warnsymbole “ Vorsicht ” und “ Achtung ” Warnhinweise Symbole auf dem Messgerät Symbole und Begriffe in der Anleitung Einhaltung der Sicherheitsbestimmungen sowie Zertifizierung Einhaltung der Sicherheitsbestimmungen Zertifizierung der Sicherheit Einleitung Auspacken und Prüfung Umgebungsbedingungen Beschreibung des Messgeräts Vornehmen einfacher Messungen Messen der Gleich-/Wechselspannung und der Frequenz Messen des Widerstands...
- Seite 4 Sicherheit Sicherheit Warnsymbole " Vorsicht " und " Achtung " " " Warnsymbol Vorsicht Hinweise mit der Kennzeichnung " " bezeichnen gefährliche Bedingungen und Aktionen, die zu KÖ RPERVER- LETZUNGEN und sogar zum TODE führen können. " " Warnsymbol Achtung Hinweise mit der Kennzeichnung "...
-
Seite 5: Vorsichtshinweise
Sicherheit ˙ Ersetzen Sie durchgebrannte Sicherungen nur durch Sicherungen des gleichen Nennwerts (gemäß den Angaben in dieser Anleitung). ˙ Bei Wechselspannungen über 30 V eff. ( 42 V Spitzenwert) und bei Gleichspannungen über 60 V ist Vorsicht geboten. Bei diesen Spannungen besteht die Gefahr eines Stromschlags. -
Seite 6: Symbole Auf Dem Messgerät
Sicherheit Symbole auf dem Messgerät : AC (Alternating Current, Wechselstrom) DC (Direct Current, Gleichstrom) Achtung, Gefahr von Stromschlag. Hiermit wird darauf hingewiesen, dass eine potenziell gefährliche Spannung vorliegt. Achtung, Gefahr einer Beschädigung. Beachten Sie die Warnhinweise (... - Seite 7 Sicherheit Ü BERSPANNUNGSKLASSE Ⅲ Geräte der Ü BERSPANNUNGSKLASSE Ⅲ sind Geräte in ortsfesten Einrichtun- gen. Hinweis: Hierzu zählen die Schalter in der ortsfesten Einrichtung sowie einige Geräte für den gewerblichen Einsatz mit dauerhafter Verbindung zur ortsfesten Einrichtung. Ü BERSPANNUNGSKLASSE Ⅳ Geräte der Ü...
-
Seite 8: Einhaltung Der Sicherheitsbestimmungen Sowie Zertifizierung Einhaltung Der Sicherheitsbestimmungen
Doppelisolierung gemäß IEC 61010-(2001), EN61010 (2001), UL3111-1(6.1994) und CSA C22.2 NO.1010-1-92 für folgende Klemmen : V/Ω/µA (IDM 71, 72 und 73) : Cat. Ⅲ 600 V. A (nur IDM 72 und 73) : Cat. Ⅳ 600 V. -
Seite 9: Vornehmen Einfacher Messungen
5. Eingangsklemme für alle übrigen Messfunktionen. 6. Gemeinsame Masseklemme (Bezugspotential) für alle Funktionen Display Features Functions & Power On/Off A Input (Not IDM 71) Input COMMON Input Vornehmen einfacher Messungen : Beachten Sie die Regeln aus den Warnhinweisen Vorsicht ... -
Seite 10: Messen Der Gleich-/Wechselspannung Und Der Frequenz
Vornehmen einfacher Messungen Messen der Gleich-/Wechselspannung und der Frequenz Wenn die Messleitungen nicht angeschlossen sind, ist eine Anzeige ungleich Null völlig normal; dies wirkt sich nicht auf die eigentliche Messgenauigkeit aus. Werden die Prüfspitzen kurzgeschlossen, wird ein Wert von Null oder nahezu Null am Messgerät angezeigt. -
Seite 11: Messen Des Stroms (Dc Μa, Dc A Und Ac A)
UNBEKANNT MESSWERT MESSLEITUNG Messen des Stroms (DC µA, DC A und AC A) (Not IDM 71) Vorsicht Nehmen Sie keine Messungen inSchaltungen vor, deren Leerlaufpotenzial grö ß er als 500 V gegenüber Masse ist (z. B. in Dreiphasensystemen). Dies kann zu Beschädigungen des Messgeräts und zu Kö rperverletzungen... - Seite 12 Vornehmen einfacher Messungen Achtung Um eine Beschädigung des Messgeräts und des zu prü fenden Geräts zu vermeiden, prü fen Sie vor dem Messendes Stroms die Sicherungen des Messgeräts. Verwenden Sie die richtigen Klemmen, Funktionen und Bereiche für die Messungen. Schließ...
-
Seite 13: Messen Der Kapazität
Vornehmen einfacher Messungen Messen der Kapazität Achtung Um eine Beschädigung des Messgeräts und des zu prü fenden Geräts zu vermeiden, schalten Sie vor dem Messen der Kapazität die Stromver- sorgung des Prü fschaltkreises ab und entladen Sie alle Hochspannungskon densatoren. -
Seite 14: Diodentest Und Durchgangsprü Fung
Vornehmen einfacher Messungen Diodentest und Durchgangsprü fung Diodentest : Good ! Good ! Bad ! Durchgangsprü fung : Achtung Schalten Sie bei Messungen in der Schaltung deren Stromversorgung ab, und entladen Sie die Hochspannungskondensatoren ü ber eine geeignete Widerstandslast. Hinweis : Mithilfe des Diodentests können Sie prüfen, ob ein Halbleiter funktionsfähig oder beschädigt ist. -
Seite 15: Funktionsbeschreibung
Tastenfunktionen Tastenfunktionen Funktionsbeschreibung Das Messgerät weist die folgenden Tastenfunktionen auf : Display Hold : Die Anzeige wird „eingefroren“. Min Max Hold : Der Höchst- bzw. Tiefstwert in der Anzeige wird gespeichert. Range : Aktiviert die manuelle Bereichswahl. Der Standardmodus ist die automa- tische Bereichswahl. -
Seite 16: Einsatz Der Funktionstasten Manuelle Oder Automatische Bereichswahl
Einsatz der Funktionstasten Einsatz der Funktionstasten Manuelle oder automatische Bereichswahl Hinweis: Mit der Taste RANGE können Sie die manuelle Bereichswahl aktivieren und den Bereich ändern. Wenn Sie die Taste RANGE einmal drücken, wird die Anzeige ausgeschaltet. Drücken Sie die Taste RANGE, und wählen Sie AUTO den geeigneten Bereich für die anstehende Messung aus. -
Seite 17: Messwertspeicherung
Einsatz der Funktionstasten RS232 (nur bei IDM 73) Messwertspeicherung Hinweis: Mit der Taste HOLD können Sie den Haltemodus für die Anzeige aktivieren und wieder deaktivieren. Die Funktion MIN/MAX steht nicht zur Verfügung, wenn die Anzeigefunktion HOLD aktiviert ist. Hintergrundbeleuchtung Note Press Backlight –... -
Seite 18: Automatische Abschaltung Zur Batterieschonung
Einsatz der Funktionstasten Automatische Abschaltung zur Batterieschonung Hinweis : Wenn das Messgerät länger als 30 Minuten nicht verwendet wird, schaltet es automatisch ab. In diesem Fall wird der LCD-Anzeigestatus des Mess- geräts gespeichert. Das Messgerät kann durch Umschalten in einen anderen Bereich wieder eingeschaltet werden. -
Seite 19: Wartung
Wenn das Messgerät für mehr als 60 Tage nicht verwendet werden soll, entneh- men Sie die Batterie und bewahren Sie diese getrennt vom Gerät auf. Auswechseln der Sicherungen (nicht bei IDM 71) Beachten Sie beim Auswechseln der Sicherung die nachstehende Abbildung : ... -
Seite 20: Fehlersuche
Ü berprüfen Sie mit Hilfe dieser Anleitung, ob Sie das Messgerät ordnungsgemäß einsetzen. Prü fen der Sicherungen und der Messleitungen Prüfen Sie die Sicherungen und die Messleitungen wie unten angegeben. Prü fen der Sicherungen (nicht fü r IDM 71) Prü fen der Messleitungen... -
Seite 21: Allgemeine Technische Daten
Technische Daten Technische Daten Allgemeine technische Daten Anzeige : Anzeigebereich 6.000, Aktualisierungstakt 1,5 Hz Polaritätsanzeige : Automatisch, positiv impliziert, negativ indiziert Anzeige bei Bereichsü berschreitung : “OL” oder “-OL” Batterieentladungsanzeige : “<” ird angezeigt, wenn die Batteriespannung unter die Betriebsspannung fällt. Automatische Abschaltung : nach ca. -
Seite 22: Gleich- Und Wechselstrom
50Hz ~ 500Hz 2V max. 10.00A *2 Ü berlastschutz: A-Klemme: Sicherung 10 A ,600 V, hohes Ausschaltvermögen (nicht bei IDM 71) µA-Klemme: 600 V eff. * 1 Wechselstrom-Messwandler: Messwandler und weitere Spezifikationen wie bei Gleich-/Wechselspannung. *2 (nicht bei IDM 71) -
Seite 23: Dioden- Und Durchgangstest
Technische Daten (3) Widerstand Bereich Genauigkeit Ü berlastschutz 600.0Ω *2 6.000KΩ ±(0.7% + 2 Dig.) 60.00KΩ 600V eff. 600.0KΩ ±(1.0% + 2 Dig.) 6.000MΩ 60.00MΩ *1 ±(1.5% + 2 Dig.) Leerlaufspannung : ca. –1,3 V * 1 < 100 Dig. Anzeigewertschwankung * 2 <... - Seite 24 Technische Daten (5) Frequenz Bereich ** Empfindlichkeit Genauigkeit 6000Hz 100mV eff. 60.00KHz Frequenz : 600.0KHz 0.1% ±1Dig. 6.000MHz 250mV eff. 60.00MHz 1V eff. Ü berlastschutz : 600 V eff. Empfindlichkeit gemessen mit Rechteckspannung. * Unter 20 Hz beträgt die Empfindlichkeit 1,5 V eff. ** Max.
