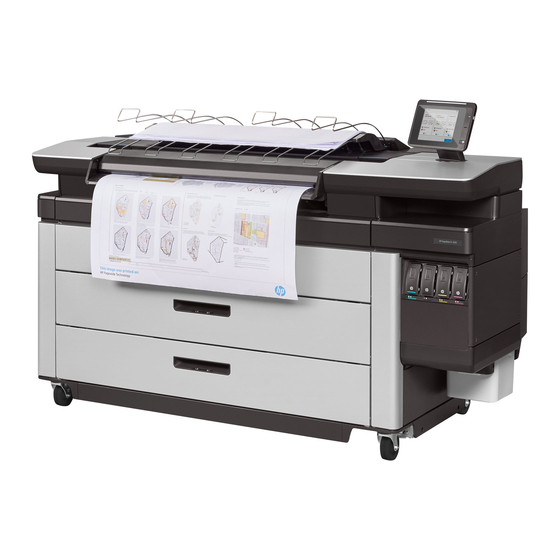

HP PageWide XL 4000 Drucker
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HP PageWide XL 4000

  • Seite 1 HP PageWide XL 4000 Drucker Benutzerhandbuch...
  • Seite 2 Marken der Microsoft Corporation. Garantieerklärung des jeweiligen Produkts bzw. Dienstes. Aus dem vorliegenden Dokument sind PANTONE® ist eine Marke von Pantone Inc. keine weiterreichenden Garantieansprüche abzuleiten. HP haftet nicht für technische oder redaktionelle Fehler oder Auslassungen in diesem Dokument.
  • Seite 3: Inhaltsverzeichnis

    1 Einführung ......................................... 1 Willkommen ....................................2 Sicherheitsvorkehrungen ................................ 2 Hauptkomponenten ................................. 6 Bedienfeld ....................................7 HP Utility ....................................12 Integrierter Webserver ................................12 Ein- und Ausschalten des Druckers ............................. 14 Interne Drucke ..................................14 Vorbereiten Ihres Druckers ..............................15 Zugriff .......................................
  • Seite 4 Fehlerbehebung ..................................82 5 Einen Auftrag zum Drucken senden ..............................86 Über den Treiber drucken ..............................87 Drucken über einen USB-Stick ............................. 90 Drucken per E-Mail (HP Print) ............................... 92 Druckqualität auswählen ..............................92 6 Warteschlangenverwaltung .................................. 94 Auftragswarteschlange Einführung ............................ 95 Warteschlagenmaßnahmen ..............................
  • Seite 5 10 Verbrauchsmaterial und Zubehör ..............................129 Wie wird bestellt? ................................. 129 Zubehörliste ..................................129 Zubehör, das nicht von HP stammt ........................... 130 11 Wenn Sie Hilfe benötigen ................................. 131 Support anfordern ................................132 Reparatur durch den Kunden ............................. 132 Service-Informationen ................................ 132 12 Abrufen von Informationen zur Druckernutzung .........................
  • Seite 6 DEWW...
  • Seite 7: Einführung

    Einführung Willkommen ● Sicherheitsvorkehrungen ● Hauptkomponenten ● Bedienfeld ● HP Utility ● Integrierter Webserver ● Ein- und Ausschalten des Druckers ● Interne Drucke ● Vorbereiten Ihres Druckers ● Zugriff ● Weitere Informationsquellen ● DEWW...
  • Seite 8: Willkommen

    PIN ab. Schützen Sie vertrauliche Informationen mit selbstverschlüsselnden Laufwerken mit AES-256, Secure Disk ● Erase und IPsec. Verringern Sie die Zeit und Kosten aufgrund der Verwaltung einzelner Treiber mit dem HP DesignJet ● Universal Print Driver. Sicherheitsvorkehrungen Vor dem Verwenden des Druckers lesen, verstehen und befolgen Sie die folgenden Sicherheitshinweise und die örtlichen Umwelt-, Gesundheits- und Sicherheitsvorschriften, um sicherzustellen, dass Sie das Gerät sicher...
  • Seite 9: Verbrennungsgefahr (Nur Asien-Pazifik Und Japan)

    Strom, die laut den Gesetzen des Landes, in dem das Gerät installiert ist, gültig sind. Betreiben Sie den Drucker ausschließlich mit der auf dem Typenschild angegebenen Netzspannung. Verwenden Sie ausschließlich das mit dem Drucker gelieferte HP Netzkabel. Verwenden Sie auf keinen Fall ●...
  • Seite 10: Gefährdung Durch Mechanische Teile

    Seite 139. Papierrollen können bis zu 18 kg wiegen. Befolgen Sie die örtlichen Umweltschutzempfehlungen für den Umgang mit schweren Papierrollen. Umgang mit Tinte HP empfiehlt, dass Sie beim Umgang mit den Tintenwartungspatronen oder -abfallbehältern Handschuhe tragen. Kapitel 1 Einführung DEWW...
  • Seite 11: Warn- Und Vorsichtshinweise

    Warn- und Vorsichtshinweise Die folgenden Symbole werden in diesem Handbuch verwendet, um die sachgemäße Verwendung des Druckers zu gewährleisten und um Beschädigungen oder Verletzungen zu vermeiden. Befolgen Sie unbedingt die Anweisungen, die mit diesen Symbolen gekennzeichnet sind. VORSICHT! Mit diesem Symbol werden Anweisungen gekennzeichnet, deren Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann.
  • Seite 12: Hauptkomponenten

    Etikett Beschreibung Verwenden Sie nicht die Einschübe als Treppe: der Drucker könnte aus dem Gleichgewicht kommen. Dieses Etikett befindet sich an den Einschüben. Berühren Sie die Spornräder nicht. sie sind empfindlich. Dieses Etikett befindet sich auf jeder Seite des Ausgabebereichs. HINWEIS: Die tatsächliche Position und Größe des Etiketts am Drucker kann leicht variieren.
  • Seite 13: Rückansicht

    Rückansicht Ausgabemodul Papierausgang Netzschalter und -stecker LAN-Anschlüsse Reinigungsbehälter Bedienfeld Das Bedienfeld ist ein berührungsempfindlicher Bildschirm mit einer grafischen Benutzeroberfläche auf der vorderen rechten Seite des Druckers. Es kann sich um 360 Grad horizontal drehen, damit Sie es von der Vorder- oder Rückseite des Druckers verwenden können.
  • Seite 14 Die folgenden Komponenten sind enthalten: Ein High Speed USB-Hostanschluss zum Anschließen eines USB-Sticks, auf dem zu druckende Dateien zur Verfügung stehen können oder der als Ziel für gescannte Dateien verwendet werden kann. Wenn ein USB- Stick eingesteckt wird, wird ein USB-Symbol auf dem Home-Bildschirm des Bedienfelds angezeigt.
  • Seite 15: Anzeigen Der Warnmeldungen Des Druckers

    Der All-App-Bildschirm zeigt eine Liste aller für Ihren Drucker verfügbarer Anwendungen und den Status ● dieser. Mit dem Widget-Bildschirm können Sie Verbrauchsmaterialien auf einen Blick überwachen, wie z. B. Tinte ● und Papier, der aktuell gedruckte Auftrag und die Auftragswarteschlange. Anzeigen der Warnmeldungen des Druckers Der Drucker verfügt über ein Warnsignal oben auf dem Bedienfeld;...
  • Seite 16: Energiesparmodus

    Tinte oder das Papier fast aufgebraucht. Beim Drucken bleibt die gelbe LED auf der linken Seite und ein weißes sich bewegendes Licht erscheint. Der Drucker kann drucken, aber es liegen Fehler vor. Bei Dauerstörung HP Gelbes Licht Support kontaktieren. Während des Druckens sehen Sie ein gelbes statt weißes Licht.
  • Seite 17: Ändern Der Sprache Der Bedienfeldanzeige

    Informationen zum Ändern der Zeitspanne vor dem Einsetzen des Energiesparmodus finden Sie unter Systemoptionen ändern auf Seite Die Druckerüberwachung (mit dem Druckerspooler) und die Remote-Druckerverwaltung mit dem HP Utility und Web JetAdmin sind im Energiesparmodus nach wie vor verfügbar. Bei einigen Remote-Verwaltungsaufgaben kann der Drucker über die Netzwerkverbindung aktiviert werden, falls dies für die Durchführung der Aufgabe...
  • Seite 18: Hp Utility

    Taskleiste oder von Start > ● Alle Programme > HP > HP DesignJet Utility > HP DesignJet Utility. Nach dem Start des HP DesignJet Utility werden die auf dem Computer installierten Drucker angezeigt. Wenn Sie das HP DesignJet Utility zum ersten Mal öffnen, bietet Ihnen das Programm möglicherweise eine automatische Aktualisierung mit...
  • Seite 19 Sie können von jedem Computer aus mit einem normalen Browser auf den integrierten Webserver zugreifen. Die folgenden Browser sind mit dem integrierten Webserver kompatibel: Microsoft Internet Explorer 8 oder höher für Windows 7 und höher ● Apple Safari 6 und höher für OS X 10.8 und höher ●...
  • Seite 20: Ein- Und Ausschalten Des Druckers

    Ein- und Ausschalten des Druckers Die normale und empfohlene Methode zum Ein- und Ausschalten und Zurücksetzen des Druckers ist das Drücken der Netztaste am Bedienfeld. Wenn der Drucker längere Zeit nicht benutzt wird oder die Netztaste nicht zu funktionieren scheint, schalten Sie ihn mit dem Netzschalter an der Rückseite aus.
  • Seite 21: Vorbereiten Ihres Druckers

    Medientyp, Anzahl der Drucke nach Druckqualitätsoption, Anzahl Scans und gesamter Tintenverbrauch pro Farbe). Die Genauigkeit dieser Angaben kann jedoch nicht garantiert werden. HP-GL/2-Palette: Die Farb- und Graustufendefinitionen in der aktuell ausgewählten Farbpalette. – PostScript-Schriftart: Eine Liste der verfügbaren PostScript-Schriftarten (nur PostScript-Drucker).
  • Seite 22: Anschließen Eines Computers An Den Drucker Über Ein Netzwerk (Windows)

    Installation der Druckersoftware Notieren Sie den am Bedienfeld angezeigten Hostnamen und die IP-Adresse des Druckers (siehe Integrierter Webserver auf Seite 12). Laden Sie die Druckersoftware von der HP Website http://www.hp.com/go/pagewidexlseries/support/ drivers auf Ihren Computer. Wählen Sie Windows oder Mac OS X Software und anschließend, welche spezifische Software installiert werden soll (Standard oder alles).
  • Seite 23: Deinstallieren Der Druckersoftware (Windows)

    Wählen Sie Windows oder Mac OS X Software und anschließend, welche spezifische Software installiert werden soll (Standard oder alles). Wenn die Installation abgeschlossen ist, wird automatisch das HP Utility gestartet, damit eine Verbindung zum Drucker eingerichtet werden kann. Folgen Sie den Anweisungen auf dem Bildschirm.
  • Seite 24: Deinstallieren Der Druckersoftware (Mac Os X)

    Darüber hinaus kann jeder Service einzeln wie nachfolgend beschrieben aktiviert oder deaktiviert werden. Überprüfen Sie Verbindung des Druckers zu HP Sie können prüfen, ob sich der Drucker mit HP Services verbinden kann, indem Sie auf das und dann auf tippen und den Status dort überprüfen.
  • Seite 25: Konfigurieren Sie Das Customer Involvement Program Und Andere Druckerservices

    Problems und Lösungsvorschläge. Konfigurieren von E-Mail-Druck über HP Connected Der Dienst HP Connected erleichtert das Senden von Druckaufträgen an den Drucker, indem diese an eine E-Mail- Nachricht angehängt werden. Akzeptieren Sie die „Konnektivitätsvereinbarung“, um HP Connected zu verwenden. Diese Entscheidung kann später durch Tippen auf das...
  • Seite 26: Konfigurieren Von Firmware-Aktualisierungen

    Diese E-Mail-Adresse wird im Feld „Von“: aller E-Mail-Nachrichten angezeigt, die vom Drucker gesendet werden. Dies ist nicht dieselbe E-Mail-Adresse, die von HP Connected verwendet wird. Größenlimit des Anhangs: Die maximale Größe einer Datei, die an eine E-Mail-Nachricht angehängt werden ●...
  • Seite 27: Aktivieren Und Deaktivieren Von Nutzungsinformationen

    Aktivieren und Deaktivieren von Nutzungsinformationen Der Drucker kann für das regelmäßige Senden von Nutzungsinformationen per E-Mail konfiguriert werden. Sie können diese Einstellung auf folgende Arten vornehmen: HP DesignJet Utility für Windows: Klicken Sie auf der Registerkarte Admin auf Druckereinstellungen > ● Abrechnung.
  • Seite 28: Sicherheitseinstellungen Für Integrierten Webserver

    Ändern der Konfiguration für die automatische Firmware-Aktualisierung. ● Aktivieren oder Deaktivieren des automatischen Herunterladens und/oder Installierens der automatischen ● Firmware-Aktualisierungen. Wiederherstellen einer früheren Firmware-Version. ● Wiederherstellen der werkseitigen Voreinstellungen. ● HINWEIS: Das Administratorkennwort kann nur die auf der Tastatur des Bedienfelds verfügbaren Zeichen enthalten.
  • Seite 29: Integrierter Webserver - Zugriffssteuerung

    Geringe Einschränkungen: Durch diese Option wird zusätzlich zu den „Minimalen Einschränkungen“ der ● Zugriff auf alle Druckereinstellungen, die Auftragswarteschlange, Informations- und Servicedrucke und das Druckerprotokoll gesperrt. Mittlere Einschränkungen: Verhindert zusätzlich zu „Geringe Einschränkungen“ den Zugriff auf Papier-, ● Tintenverbrauchsmaterial- und Wartungsoptionen sowie auf Demodrucke. Benutzer können nur Informationen zum Drucker und Verbrauchsmaterial anzeigen.
  • Seite 30 Sie können den Benutzerzugriffscode und die Berechtigung wie folgt ändern: Admin-Benutzer: Der Admin-Benutzer besitzt alle Zugriffsrechte und kann nicht bearbeitet werden. ● Gerätebenutzer: Der Gerätebenutzer verfügt über einige Zugriffsrechte. Diese können auf der ● Zugriffssteuerungsseite bearbeitet werden. Gastbenutzer: Der Gastbenutzer besitzt einige Zugriffsrechte. Diese können auf der ●...
  • Seite 31 Anmelde- und Berechtigungsrichtlinien Sie können die Berechtigungen für das Gerät und Gastbenutzer hier ändern. Klicken Sie anschließend auf Übernehmen. HINWEIS: Um einige Funktionen verwenden zu können, müssen Sie auf die übergeordnete Funktion zugreifen können: „Drucken von USB“ erfordert z. B. „Drucken“. HINWEIS: Allen Benutzer stehen zumindest Gastberechtigungen zur Verfügung.
  • Seite 32: Abrechnungs-Id Anfordern

    Auftrag im Status "Warten auf Abrechnung" befindet, können Sie die Abrechnungs-ID im integrierten Webserver, im HP DesignJet Utility, im HP Utility oder auf dem Bedienfeld angeben. Klicken Sie dazu in der Auftragswarteschlange auf den angehaltenen Auftrag. Daraufhin wird ein Fenster mit einem Textfeld geöffnet, in das Sie die Abrechnungs-ID eingeben können.
  • Seite 33: Festlegen Der Windows-Treibereinstellungen

    ändern. Dieses Tool ist für IT-Administratoren vorgesehen und ermöglicht diesen das Einstellen oder Sperren von Farbe, Drehung und Qualitätsoptionen des Treibers für unterschiedliche Benutzerrollen. Um das Tool zu installieren, gehen Sie zu http://www.hp.com/go/pagewidexlseries/support/. Wenn Sie dazu aufgefordert werden, wählen Sie den Drucker aus der Liste.
  • Seite 34: Weitere Informationsquellen

    Unter www.hp.com/hpinfo/abouthp/accessibility/ finden Sie weitere Informationen zum HP Accessibility Program das Engagement von HP, seine Produkte und Dienstleistungen für Menschen mit Behinderungen zugänglich zu machen. Weitere Informationsquellen Die folgenden Dokumente können von http://www.hp.com/go/pagewidexlseries/support/manuals/ heruntergeladen werden: Einführende Informationen ● Benutzerhandbuch ●...
  • Seite 35: Druckmaterial

    Druckmaterial Allgemeine Informationen und Tipps ● Unterstütze Papiersorten ● Papierstatus ● Papier laden ● Papier entnehmen ● Papieroptionen ● Papier lagern ● Laden von Papier nicht möglich ● Einen Papiertyp schützen ● Papierstau ● DEWW...
  • Seite 36: Allgemeine Informationen Und Tipps

    Allgemeine Informationen und Tipps Alle Papierbreiten müssen zwischen 279 mm und 1016 mm liegen und die Rollen müssen einen ● Durchmesser von 76 mm haben. Tragen Sie beim Umgang mit Fotopapier Baumwollhandschuhe, um Fingerabdrücke auf dem Papier zu ● vermeiden. Jeder Einschub kann mit zwei Papierrollen (vorne und hinten) geladen werden.
  • Seite 37: Unterstütze Papiersorten

    36 Zoll (914 mm) 300 Fuß (91 m) L6B13A 40 Zoll (1016 mm) 300 Fuß (91 m) L6B14A Gestrichenes Papier HP Gestrichenes Universalpapier, schwer, 3-Zoll-Kern 33,1 Zoll (841 mm) 300 Fuß (91 m) L5C79A 36 Zoll (914 mm) 300 Fuß (91 m) L5C80A 40 Zoll (1016 mm) 300 Fuß...
  • Seite 38 40 Zoll (1016 mm) 150 Fuß (46 m) N2V73A 40 Zoll (1016 mm) 300 Fuß (91 m) L5P98A HP Produktion Plakatpapier, Satin, 3-Zoll-Kern 24 Zoll (610 mm) 150 Fuß (46 m) N2V75A 24 Zoll (610 mm) 300 Fuß (91 m)
  • Seite 39: Papierstatus

    Banner und Schilder Polypropylen ● Tyvek 135 g/m² ● Blaupause Blaupause ● Papierstatus Die Papierquelle zeigt die Einschübe in Ihrem Drucker und eine der folgenden Statusmeldungen für jede Rolle an: Wenig Papier ● Kein Papier ● Papier nicht geladen ● Kalibrierung steht noch aus ●...
  • Seite 40 Öffnen Sie den Einschub. VORSICHT! Stehen Sie nicht auf dem Einschub: der Drucker könnte umfallen. TIPP: Sie können gleichzeitig mehrere Rollen einlegen. TIPP: Legen Sie schwerere Rollen in die oberen Einschübe ein; Sie können bis zu 18 kg wiegen. Öffnen Sie die Sperrhebel links und rechts an den Anschlägen. Verschieben Sie die Anschläge nach außen (sie sind verbunden), um Platz für die Rolle zu schaffen.
  • Seite 41 Legen Sie die Rolle in den Einschub zwischen den Anschlägen, wobei die Papierkante wie gezeigt platziert wird. Legen Sie keine Rolle in einem Winkel ein, und zwar wie folgt: Schieben Sie die Anschläge wieder zur Mitte, sodass sie mit der Rolle in Kontakt kommen. Stellen Sie sicher, dass die Anschläge fest an der Rolle auf beiden Seiten angebracht werden.
  • Seite 42 Wichtig: Schließen Sie die Sperrhebel links und rechts an den Hebeln. Führen Sie das Papier in den entsprechenden Steckplatz ein: der vordere Steckplatz für die vordere Rolle, der hintere Steckplatz für die hintere Rolle. TIPP: Die hintere Rolle braucht möglicherweise zusätzliche Aufroller, um die automatische Zuführung zu erleichtern.
  • Seite 43: Papier Entnehmen

    Wählen Sie den Papiertyp über das Bedienfeld. Das Bedienfeld speichert die letzte in dieser Position eingelegte Papiersorte, falls Ihnen das nützlich ist. Wenn Sie bereit sind, tippen Sie auf Beenden und überprüfen. Der Drucker überprüft die Position, Breite und Länge des eingelegten Papiers. Die Breite und Länge werden auf dem Hauptbildschirm angezeigt. HINWEIS: Wenn Sie keinen Papiertyp auswählen, wartet das Bedienfeld eine Weile und führt Beenden und überprüfen dann automatisch durch.
  • Seite 44: Papieroptionen

    Entfernen Sie die Rolle (oder den Kern, wenn nur der Kern übrig ist). Schließen Sie die Sperrhebel links und rechts an den Hebeln. Schließen Sie das Papierfach. Papieroptionen Tippen Sie zum Anzeigen der Papieroptionen auf das Folgende Optionen sind verfügbar: Typ bearbeiten: Sie können die eingelegte Papiersorte ändern.
  • Seite 45: Laden Von Papier Nicht Möglich

    Das Befestigen des Rollenanfangs ist besonders bei schwerem Papier wichtig, da sich dieses aufgrund ● seiner Steifheit lösen und von der Kernhülse abwickeln kann. Laden von Papier nicht möglich Überprüfen Sie, ob sich eine Rolle im ausgewählten Einschub und Schacht befindet. ●...
  • Seite 46: Papierstau

    Papierstau Wenn der Drucker einen Papierstau erkennt, wird er automatisch versuchen, das Problem zu beheben. Wenn er dies nicht kann, wird der Betrieb eingestellt und Sie müssen das Problem manuell beheben. Auf dem Bedienfeld wird der Papierstau-Assistent gestartet, um anzuzeigen, wo der Papierstau auftritt und wie dieser behoben werden kann.
  • Seite 47 Schneiden Sie ggf. das Papier ab. Öffnen Sie die vordere Abdeckung des Einschubs. Mit dieser Beschriftung werden Flächen, wo ggf. ein Papierstau auftreten ist, identifiziert: DEWW Papierstau...
  • Seite 48 Verschieben Sie die Schneidvorrichtung nach rechts, wenn sie sich nicht schon dort befindet. ACHTUNG: Achten Sie darauf, dass Sie nicht selbst beim Verschieben der Schneidvorrichtung geschnitten werden. ACHTUNG: Bauen Sie nicht die Schneidevorrichtung aus: Lassen Sie solche Wartungsarbeiten von qualifiziertem Servicepersonal durchführen. Entfernen Sie das Papier.
  • Seite 49: Papierstau In Der Vorderen Papierabdeckung

    Wickeln Sie das Papier auf. Schneiden Sie die Vorderkante des Papiers ab, wenn sie beschädigt wurde. Wickeln Sie es erneut auf und führen Sie das Papier in den Schacht ein. Verwenden Sie die Taste Papier abschneiden, um die Vorderkante erneut abzuschneiden. Schließen Sie das Papierfach.
  • Seite 50 Ziehen Sie das Papier heraus. ACHTUNG: Achten Sie darauf, dass Sie nur das Papier und nicht die Streben des Druckers herausziehen. Schneiden Sie ggf. das Papier ab. WICHTIG: Verwenden Sie für diesen Zweck eine Schere und kein Messer. Überprüfen Sie, dass keine Papierreste zurückgeblieben sind. Schließen Sie die vordere Abdeckung.
  • Seite 51: Papierstau In Den Bändern

    Papierstau in den Bändern Suchen Sie die obere Staplerabdeckung. Öffnen Sie die obere Staplerabdeckung. DEWW Papierstau...
  • Seite 52 Leeren Sie den obersten Stapler. Suchen Sie nach dem linken Griff und ziehen Sie diesen, um die Druckbalken-Abdeckung zu öffnen. Entfernen Sie das Papier aus dem Bandbereich. Schließen Sie die Druckbalken-Abdeckung. Kapitel 2 Druckmaterial DEWW...
  • Seite 53: Papierstau Im Obersten Stapler

    Schließen Sie die obere Staplerabdeckung. Vergewissern Sie sich, dass sich kein Papier im Ausgabebereich an der Rückseite des Druckers befindet. Achten Sie auf die Laufräder. Vergewissern Sie sich, dass keine Papierreste im Drucker feststecken. Papierstau im obersten Stapler Suchen Sie die obere Staplerabdeckung. DEWW Papierstau...
  • Seite 54 Öffnen Sie die obere Staplerabdeckung und entfernen Sie das Papier. Schließen Sie die obere Staplerabdeckung. Kapitel 2 Druckmaterial DEWW...
  • Seite 55 Suchen Sie die obere, hintere Staplerabdeckung. Öffnen Sie die obere, hintere Staplerabdeckung und entfernen Sie das Papier. Schließen Sie die obere, hintere Staplerabdeckung. DEWW Papierstau...
  • Seite 56: Papierstau In Der Faltereingabe

    Vergewissern Sie sich, dass sich kein Papier im Ausgabebereich befindet. Achten Sie auf die Laufräder. Vergewissern Sie sich, dass keine Papierreste im Drucker feststecken. Papierstau in der Faltereingabe Heben Sie die Faltablage an. Nehmen Sie das Papier aus dem Fach heraus. Kapitel 2 Druckmaterial DEWW...
  • Seite 57: Papierstau Im Kein-Falz-Fach

    Ziehen Sie am Papier, um es aus dem Drucker zu entfernen. Achten Sie auf die Laufräder. Vergewissern Sie sich, dass keine Papierreste im Drucker feststecken. Schließen Sie die Faltablage. Papierstau im Kein-Falz-Fach WICHTIG: Dieser Vorgang muss von einem Servicetechniker oder einer anderen Person mit entsprechenden Qualifikationen durchgeführt werden.
  • Seite 58: Papierstau Auf Dem Zickzackfalz-Pfad

    Öffnen Sie die obere Abdeckung des Fachs. Schneiden Sie das Papier zwischen dem Drucker und dem Falter ggf. ab. Entfernen Sie das Papier. Schließen Sie die Abdeckung. ACHTUNG: Achten Sie darauf, wo Sie Ihre Hände platzieren. Warten Sie, bis der Drucker bereit für das Papier ist. Der Drucker setzt den Auftrag fort und druckt automatisch alle verloren gegangenen Seiten aus.
  • Seite 59: Papierstau Zwischen Dem Zickzackfalz- Und Dem Querfalz-Pfad

    Entfernen Sie sämtliche eventuell vorhandenen Papierreste. Schließen Sie die Abdeckung. Stellen Sie sicher, dass die Metallstücke an der Abdeckung bleiben. Warten Sie, bis der Drucker bereit für das Papier ist. Der Drucker setzt den Auftrag fort und druckt automatisch alle verloren gegangenen Seiten aus. Allerdings sollten Sie überprüfen, ob alle Seiten des Druckauftrags gedruckt wurden.
  • Seite 60: Papierstau Im Stapler Mit Hoher Kapazität

    Warten Sie, bis der Drucker bereit für das Papier ist. Der Drucker setzt den Auftrag fort und druckt automatisch alle verloren gegangenen Seiten aus. Allerdings sollten Sie überprüfen, ob alle Seiten des Druckauftrags gedruckt wurden. Papierstau im Stapler mit hoher Kapazität Drücken Sie die Ausgabe-Taste, um das Ausgabemodul anzuheben.
  • Seite 61 Entfernen Sie das Papier aus dem Drucker. Schließen Sie das Ausgabemodul. Schließen Sie den Stapler mit hoher Kapazität wieder an. Warten Sie, bis der Drucker bereit für das Papier ist. Der Drucker setzt den Auftrag fort und druckt automatisch alle verloren gegangenen Seiten aus. Allerdings sollten Sie überprüfen, ob alle Seiten des Druckauftrags gedruckt wurden.
  • Seite 62: Tintensystem

    Tintensystem Tintenpatronen ● Druckbalken ● Reinigungsbehälter ● Wartungspatrone ● Abgesicherter Modus ● Kapitel 3 Tintensystem DEWW...
  • Seite 63: Tintenpatronen

    Abgelaufen: Das Verfallsdatum der gemeldeten Tintenpatrone ist überschritten. ● Geändert: Die Patrone wurde nachgefüllt oder geändert. ● Produktnummern der Druckpatronen PageWide Drucker 400 ml C1Q57A HP 843A Tintenpatrone, schwarz, 400 ml C1Q58A HP 843A Tintenpatrone, cyan, 400 ml DEWW Tintenpatronen...
  • Seite 64: Spontanes Austauschen Von Tintenpatronen

    C1Q59A HP 843A Tintenpatrone, magenta, 400 ml C1Q60A HP 843A Tintenpatrone, gelb, 400 ml C1Q61A HP 843B Tintenpatrone, schwarz, 400 ml C1Q62A HP 843B Tintenpatrone, cyan, 400 ml C1Q63A HP 843B Tintenpatrone, magenta, 400 ml C1Q64A HP 843B Tintenpatrone, gelb, 400 ml...
  • Seite 65 Wenn die verfügbare Tinte beim Drucken einer Seite leer wird, wird der Druckvorgang beendet und die Seite ausgeworfen. Wenn Sie eine neue Patrone eingesetzt wird, kann der Druckvorgang fortgesetzt werden, und die unterbrochene Seite wird vollständig nachgedruckt. HP empfiehlt, dass Sie leere Behälter durch einen neuen HP Originalbehälter ersetzen. Siehe Produktnummern der Druckpatronen auf Seite Sie können zwar auch nachgefüllte oder veränderte Tintenbehälter verwenden, dies hat jedoch mehrere...
  • Seite 66: Wartung Der Tintenpatrone

    Auf dem Bedienfeld werden Sie darüber benachrichtigt, dass die Patrone verändert wurde und der Patronen-Annahmevorgang beginnt. Folgen Sie den auf dem Bedienfeld angezeigten Anweisungen. Wenn die Patrone keine Original HP Patrone ist, empfiehlt HP, den Vorgang zu stoppen. Gehen Sie zu http://www.hp.com/go/anticounterfeit, um die Authentizität Ihrer Tintenpatronen zu überprüfen.
  • Seite 67 Die Druckköpfe sind extrem langlebig und müssen nicht zusammen mit der Tintenpatrone ausgetauscht werden. Sie liefern auch hervorragende Ergebnisse, wenn die Tintenpatronen nur noch wenig Tinte enthalten. Um die optimale Druckqualität aufrechtzuerhalten, werden die Druckköpfe regelmäßig getestet und bei Bedarf automatisch gewartet.
  • Seite 68: Ersetzen Von Druckköpfen

    118). Wenn der Garantiestatus Siehe Garantiehinweis lautet, bedeutet dies, dass die Garantiebedingungen verletzt worden sind (z. B. abgelaufen oder nicht von HP hergestellte Tinte wurde verwendet). Sie können den Garantiestatus in der Druckerinformationsanwendung überprüfen. Im beiliegenden Dokument mit Hinweisen zur beschränkten Garantie sind die Gewährleistungsbedingungen ausführlich beschrieben.
  • Seite 69 Suchen Sie die obere Staplerabdeckung. Öffnen Sie die obere Staplerabdeckung. Suchen Sie nach dem linken Griff und ziehen Sie diesen, um die Druckbalken-Abdeckung zu öffnen. DEWW Druckbalken...
  • Seite 70 Öffnen Sie die Innenabdeckung. Ziehen Sie am blauen Griff, um den Riegel zu öffnen. Ziehen Sie den Riegel, um ihn auf die Abdeckung zu legen. Kapitel 3 Tintensystem DEWW...
  • Seite 71 Nehmen Sie den Druckkopf mithilfe des Griffs heraus. Entfernen Sie langsam die Schutzkappen vom neuen Druckkopf in der folgenden Reihenfolge. DEWW Druckbalken...
  • Seite 72 Setzen Sie den neuen Druckkopf richtig herum ein und rasten Sie ihn ein. Schließen Sie die Arretierung. Kapitel 3 Tintensystem DEWW...
  • Seite 73 Schließen Sie den blauen Griff. Schließen Sie die Innenabdeckung. Schließen Sie die Druckbalken-Abdeckung. Schließen Sie die obere Staplerabdeckung. DEWW Druckbalken...
  • Seite 74: Druckkopfwartung

    Leeren Sie den obersten Stapler. Tippen Sie auf Weiter und warten Sie etwa 32 Minuten, während der Drucker automatische Kalibrierungen und Überprüfungen durchführt. Halten Sie sich bei der Entsorgung des Tintenverbrauchsmaterials unbedingt an die bundesweiten und örtlichen Gesetze und Vorschriften. Druckkopfwartung Die Druckköpfe werden durch den Drucker und die Wartungskartusche automatisch gereinigt.
  • Seite 75 Ersetzen Sie den Reinigungsbehälter immer, wenn der Drucker eingeschaltet ist, andernfalls können die Zähler möglicherweise nicht ordnungsgemäß funktionieren. HP ist nicht haftbar für Schäden oder Reinigungskosten, die beim Betrieb des Druckers entstehen, wenn der Behälter falsch installiert oder angeschlossen sind.
  • Seite 76: Fehlerbehebung Reinigungsbehälter

    Fehlerbehebung Reinigungsbehälter Wenn der Reinigungsbehälter korrekt installiert ist, aber der Drucker ihn nicht erkennt, versuchen Sie zunächst, ihn herauszunehmen und einzusetzen. Wenden Sie sich an den HP Support, wenn dies nicht funktioniert. Wartungspatrone Die Wartungspatrone reinigt und wartet die Druckköpfe. Außerdem speichert sie die Abfalltinte.
  • Seite 77: Teilenummer Der Wartungspatrone

    ● Fertig ● Teilenummer der Wartungspatrone Die HP 841 Wartungspatrone hat die Teilenummer F9J48A. Wartungspatrone ersetzen WICHTIG: Haben Sie die neue Wartungspatrone vor dem Austausch parat. Wenn die Patrone in die Austauschposition verschoben wurde, haben Sie 40 Sekunden, um diese auszutauschen. Wenn Sie diesen Grenzwert überschreiten, wird die Wartungspatrone automatisch nach hinten verschoben, damit die Druckköpfe...
  • Seite 78 Um die Wartungspatrone zu entfernen, fassen Sie sie am Griff an und ziehen sie heraus. Wenn Sie eine teilweise verwendete Austauschpatrone einsetzen möchten, notieren Sie den Prozentwert des verbleibenden Stoffes, der an der Seite der Patrone ungefähr angezeigt wird. Sie werden später nach dieser Zahl gefragt.
  • Seite 79: Fehlerbehebung Wartungspatronen

    Wenn die Wartungspatrone, die Sie eingelegt haben, vom Drucker nicht erkannt wird, öffnen Sie die Klappe und stellen Sie sicher, dass die Wartungspatrone richtig eingesetzt ist. Wenn sich das Problem nicht lösen lässt, wenden Sie sich an den HP Kundendienst. Abgesicherter Modus Unter bestimmten Bedingungen, zum Beispiel beim Betrieb außerhalb der empfohlenen...
  • Seite 80 Drucker im abgesicherten Modus ausgeführt. HP übernimmt keine Gewähr für die Leistung des Drucksystems beim Betrieb außerhalb der empfohlenen Umgebungsbedingungen oder beim Einsatz von gebrauchten, nachgefüllten oder gefälschten Tintenpatronen. Der abgesicherte Modus ist dafür vorgesehen, den Drucker und die Druckköpfe vor Beschädigung aufgrund von unerwarteten Betriebsbedingungen zu schützen.
  • Seite 81: Vernetzung

    Vernetzung Einführung ● Konfigurieren von Netzwerkprotokollen ● Menüelemente des Bedienfelds ● Methoden zur Verbindungskonfiguration ● Fehlerbehebung ● DEWW...
  • Seite 82: Einführung

    Informationen zum Deaktivieren nicht verwendeter Protokolle über das Bedienfeld des Geräts finden Sie unter Menüelemente des Bedienfelds auf Seite 77. Informationen zu anderen Tools, wie z. B. dem Systembefehlzugriff auf den integrierten Telnet-Server, finden Sie im HP Jetdirect-Druckserver- Administratorhandbuch für Ihr Druckerservermodell. Kapitel 4 Vernetzung...
  • Seite 83: Menüelemente Des Bedienfelds

    TCP/IP Hostname Eine alphanumerische Zeichenkette mit bis zu 32 Zeichen, mit der das Gerät identifiziert wird. Dieser Name wird auf der HP Jetdirect-Konfigurationsseite aufgeführt. Der Standard-Host-Name ist NPIxxxxxx, wobei xxxxxx den letzten sechs Stellen der LAN-Hardware-Adresse (MAC) entspricht. IPV4 Einstellungen...
  • Seite 84 BOOTP/DHCP) keine IP-Adresse vom Netzwerk abrufen kann. Auto IP : Eine Link-Local-IP-Adresse (169.254.x.x) wird zugewiesen. Ältere : Die Adresse 192.0.0.192 wird zugewiesen (Konsistenz mit älteren HP Jetdirect-Produkten). Primär-DNS Die IP-Adresse (n.n.n.n) des primären DNS-Servers. HINWEIS: Dieses Element wird nur angezeigt, wenn die Konfigurationseinstellung Manuell eine höhere Priorität hat...
  • Seite 85 Menüpunkt Untermenüelement Untermenüelement Werte und Beschreibung Adresse Mit diesem Menüelement können Sie eine IPv6-Adresse manuell konfigurieren. Manuelle Einstellungen : Über das Menü Manuelle Einstellungen können Sie TCP/IPv6-Adressen aktivieren und manuell konfigurieren. Aktivieren : Wenn Sie für dieses Menüelement die Einstellung wählen, wird die manuelle Konfiguration aktiviert;...
  • Seite 86 Netzwerk reserviert ist. Der Wert kann zwischen 0 und 65535 liegen. Sicherheit Sicherheitsseite drucken : Druckt eine Seite mit den aktuellen IPsec- Sicherheitseinstellungen auf dem HP Jetdirect-Druckserver. Nein (Standard): Es wird keine Seite mit Sicherheitseinstellungen gedruckt. Sicherer Web-Zugriff Legen Sie für die Konfigurationsverwaltung fest, ob der integrierte Webserver nur Datenübertragungen über HTTPS...
  • Seite 87: Methoden Zur Verbindungskonfiguration

    Menüpunkt Untermenüelement Untermenüelement Werte und Beschreibung Sicherheit zurücksetzen Geben Sie an, ob die aktuellen Sicherheitseinstellungen des Druckservers gespeichert oder auf die werkseitigen Standardeinstellungen zurückgesetzt werden sollen. Nein (Standard): Die aktuellen Sicherheitseinstellungen werden beibehalten. : Die Sicherheitseinstellungen werden auf die werkseitigen Standardeinstellungen zurückgesetzt. Verbindungsgeschwindigkei Die Verbindungsgeschwindigkeit und der Kommunikationsmodus des Druckerservers müssen mit...
  • Seite 88: Fehlerbehebung

    Schalten Sie den Drucker aus und wieder ein, um den Druckerserver neu zu initialisieren. Überprüfen Sie, ob die Statusleuchten (LEDs) einen ordnungsgemäßen Zustand anzeigen. Informationen zur Interpretation und zur Problembehebung bei anderen Meldungen finden Sie im HP Jetdirect- Druckserver-Administratorhandbuch für Ihr Druckerservermodell.
  • Seite 89: Probleme Bei Der Kommunikation Zwischen Computer Und Drucker

    Beide LEDs leuchten nicht. ● Die Meldung LAN-Fehler – Trägersignalverlust wird auf der EA-Konfigurationsseite aufgeführt. ● Versuchen Sie zum Beheben dieses Problems Folgendes: Überprüfen Sie die Kabelverbindungen an beiden Enden. Tauschen Sie die Kabel ggf. durch gute aus, die sie kennen. Erwägen Sie den Wechsel zu einem anderen Netzwerkanschluss im Netzwerk-Switch, Hub oder Gerät, mit dem der Drucker verbunden ist.
  • Seite 90: Zugriff Auf Den Integrierten Webserver Nicht Möglich

    Auf den Drucker kann nicht über das HP Utility zugegriffen werden. Lesen Sie gegebenenfalls zunächst den Abschnitt HP Utility auf Seite Stellen Sie sicher, dass Ihr Druckertreiber verfügbar ist und ordnungsgemäß mit dem HP DesignJet Utility für Windows funktioniert. Drücken Sie am Bedienfeld auf das , dann auf Sicherheit >...
  • Seite 91 Sicherheitsprotokollen die Leistung des Netzwerks aufgrund der Verwendung von Verschlüsselungsalgorithmen zum Schutz der Netzwerkkommunikation gesenkt werden kann. Wenn bei Verwendung von Tools wie HP SmartStream oder RIPs von einem Fremdhersteller ● Netzwerkprobleme bezüglich geringer Leistung auftreten, überprüfen Sie, ob der RIP-Druckservice und die Hochgeschwindigkeitsdruckanschlüsse 9101 und 9102 im Integrierten Webserver >...
  • Seite 92: Einen Auftrag Zum Drucken Senden

    Einen Auftrag zum Drucken senden Es gibt verschiedene Möglichkeiten zu drucken, je nach Umständen und Vorgaben: Von HP SmartStream: Die HP SmartStream-Dokumentation finden Sie unter http://www.hp.com/go/ ● smartstreampagewidexl/manuals/. Von einem Druckertreiber: Drucken einer beliebigen Datei von einem Computer aus, der über das Netzwerk ●...
  • Seite 93: Über Den Treiber Drucken

    (wenn der Computer mit dem Internet verbunden ist). Dies bedeutet, dass Sie nicht selbst nach dem Treiber suchen müssen. Dabei wird jedoch der Treiber ohne die übrige Software installiert. Wir empfehlen daher die Installation unter Verwendung des Installationspakets, das Sie von der HP Website http://www.hp.com/go/ pagewidexlseries/support/driversherunterladen können, sodass alle Komponenten der Druckersoftware...
  • Seite 94 TIPP: Im Allgemeinen wird empfohlen, die Standardeinstellungen zu verwenden, sofern Sie nicht genau wissen, dass sie Ihren Anforderungen nicht genügen. Der Drucker wird seine eigenen Bestimmungen in Bezug auf Rolle und Papier übernehmen, um die am besten geeigneten für den Druckauftrag auszuwählen. TIPP: Nur Windows: Wenn Sie eine bestimmte Gruppe von Einstellungen wiederholt benutzen, so können Sie diese Einstellungen unter einem Namen Ihrer Wahl speichern und später wieder abrufen.
  • Seite 95: Auftragsspeicherung Und Pin-Druck

    Die Druckertreiber unterstützen Zubehör wie Stapler oder Falter, die mit dem Drucker verbunden sind. Die Standard-Ausgabe des Druckers ist auch die Standard-Ausgabe des Treibers. Über den Treiber können Sie jedoch das Ausgabeziel und andere Optionen, wie Falzstil, Sortierung und erste oder letzte Seite oben, ändern. Auftragsspeicherung und PIN-Druck Mit der Auftragsspeicherung können Aufträge gespeichert und dann gedruckt werden, wenn erforderlich.
  • Seite 96: Drucken Über Einen Usb-Stick

    Legen Sie einen Benutzernamen und einen Auftragsnamen auf der Registerkarte Auftragsspeicherung fest, um den Auftrag in der Warteschlange leicht identifizieren zu können. Drucken über einen USB-Stick Verbinden Sie einen USB-Stick, der eine oder mehrere TIFF-, JPEG-, HP-GL/2-, RTL-, PDF- oder PostScript- Dateien enthält, mit dem USB-Anschluss am Drucker. HINWEIS: Um einen PDF- oder PostScript-Datei zu drucken, müssen Sie über einen PostScript-Drucker...
  • Seite 97 Folgende Einstellungen sind verfügbar: Name Schnelleinstellung ermöglicht Ihnen, die Schnelleinstellung zu benennen, mit der Sie arbeiten. ● Ausgabe-Größe ermöglicht Ihnen, die Größe des zu druckenden Dokuments auf zwei verschiedene ● Arten zu ändern: Ändern auf einen Prozentsatz der Originalgröße oder Anpassen an ein bestimmtes Papierformat.
  • Seite 98: Drucken Per E-Mail (Hp Print)

    Diese Option ist standardmäßig deaktiviert, kann jedoch über das Bedienfeld durch Tippen auf das , dann auf Konnektivität > HP Connected > HP ePrint Konnektivität aktiviert werden. Sie können HP ePrint auch über den HP Connected Bildschirm des Bedienfelds konfigurieren.
  • Seite 99 Empfohlener Wenn der Bildinhalt ist ... Druckmodus Erhalten Sie ... Schwarzweiß oder Farblinien und Text Linien/Schnell Hochwertige Linien mit maximaler Produktivität Jeglicher Inhalt, falls maximale Produktivität erforderlich ist Rolle Mehrere gleichmäßige und gesättigten Farben zur Große Bereiche mit einheitlichen Farben Gleichmäßige Flächen Fernbetrachtung Text oder Linien auf farbigen Hintergründen...
  • Seite 100: Warteschlangenverwaltung

    Warteschlangenverwaltung Auftragswarteschlange Einführung ● Warteschlagenmaßnahmen ● Warteschlangenoptionen ● Standard-Druckvoreinstellungen ● Löschen von Aufträgen ● Auftragswarteschlange im integrierten Webserver ● Kapitel 6 Warteschlangenverwaltung DEWW...
  • Seite 101: Auftragswarteschlange Einführung

    Auftragswarteschlange Einführung Tippen Sie auf dem Home-Bildschirm auf das , damit die Auftragswarteschlange auf dem Bedienfeld angezeigt wird. Sie können den Status der Auftragswarteschlange auch über den integrierten Webserver überprüfen. siehe Auftragswarteschlange im integrierten Webserver auf Seite 100. In der Druckwarteschlange gehören dazu empfangene, analysierte, verarbeitete, im Druck befindliche, bereits gedruckte Aufträge usw.
  • Seite 102: Warteschlagenmaßnahmen

    Angehalten: Wiederhergestellter Auftrag: Nach einer Wiederherstellung des Druckers werden einige ● Aufträge, die nicht gedruckt wurden, angehalten. Warten auf Material: Der Drucker benötigt Papier, Tintenpatronen, einen Druckkopf oder einen ● Reinigungsbehälter oder die Wartungspatrone muss ersetzt werden. Verlauf Gedruckt: Heute, gestern, letzte Woche und so weiter, in chronologischer Reihenfolge unterteilt. ●...
  • Seite 103: Beheben Von Falschem Papier

    Wenn Sie auf die Miniaturansicht tippen, können Sie durch alle Seiten des Druckauftrags navigieren. Verwenden Sie ..., um die Symbolleiste ein- oder auszublenden. Von dort können Sie die Ansicht vergrößern und verkleinern und weitere Informationen zu den einzelnen Seiten einsehen. Rollenrichtlinien Wenn zwei Rollen geladen sind, von denen jede für den Auftrag geeignet ist, wird die Rolle entsprechend den Voreinstellungen ausgewählt.
  • Seite 104: Beheben Von Nicht Übereinstimmender Ausgabe

    Anhalten und fragen (die am meisten einschränkende Option): Der Druckvorgang wird gestoppt, bis das ● richtige Papier eingelegt wird. Diese Option wird empfohlen, wenn der Drucker beaufsichtigt wird. Eine Meldung erscheint und fragt Sie, was Sie machen möchten: Druckauftrag abbrechen, trotzdem drucken, anhalten oder Papier einlegen.
  • Seite 105: Warteschlangenoptionen

    Einstellungsart kann für jeden Auftrag vom Treiber, HP SmartStream, Schnelleinstellung usw. geändert werden. Jedoch ist die Spiegelungsoption im HP SmartStream oder in der Schnelleinstellung nicht verfügbar; Wenn sie also aktiviert ist, werden alle Druckaufträge von jedem Pfad, außer vom Druckertreiber, beeinträchtigt.
  • Seite 106: Auftragswarteschlange Im Integrierten Webserver

    Auftragswarteschlange im integrierten Webserver Sie können auf den integrierten Webserver mit allen Computern zugreifen, die über einen Internetzugang verfügen. Geben Sie für den Zugriff die IP-Adresse des Druckers in Ihren Webbrowser ein; die Auftragswarteschlange wird standardmäßig im ersten Fenster angezeigt, das geöffnet wird. Der integrierte Webserver kann bis zu 32 Aufträge anzeigen.
  • Seite 107: Entnahme Und Beenden

    Entnahme und Beenden Wenn Sie kein bestimmtes Auftragsziel auswählen, werden Drucke an das standardmäßige Ausgabeziel gesendet, das über das Bedienfeld geändert werden kann. Tippen Sie auf dem Home-Bildschirm auf das und dann auf Ausgabeziel. Oberster Stapler ● Falter ● DEWW...
  • Seite 108: Oberster Stapler

    Druckertreiber: Navigieren Sie zu den Druckeinstellungen, wählen Sie die Registerkarte Layout/Ausgabe aus ● und ändern Sie das Ausgabeziel dann in Oberster Stapler. HP SmartStream: Stellen Sie das Ziel im Auftragsvorbereitungsfenster oder im Einstellungsfenster auf ● Oberster Stapler ein. Der gedruckte Auftrag wird automatisch vom obersten Stapler gesammelt. Warten Sie, bis der Auftrag abgeschlossen ist, und entnehmen Sie die Ausgabe.
  • Seite 109: Falter

    Sie ggf. gedruckte Aufträge entnehmen, um den Druckvorgang fortzusetzen. Falter Der HP PageWide XL Falter falzt bedruckte Papierblätter und verarbeitet das bedruckte Blatt Papier von Anfang bis Ende. Er unterstützt Rollengrößen mit einer Breite von bis zu 914 mm (36 Zoll) mit mehreren Falzstilen.
  • Seite 110: Übermitteln Eines Auftrags Zum Falter

    Übermitteln eines Auftrags zum Falter HINWEIS: Wenn der Falter installiert ist, ist er das Standard-Ausgabegerät des Druckers. Wenn Sie einen Auftrag ohne Angabe eines Falzstils senden, wird das Standardformat angewendet. Tippen Sie auf das , um die Faltereinstellungen oder die standardmäßigen Falzstile zu ändern. HINWEIS: Wenn Druckaufträge im Falter gestapelt werden sollen, ohne sie zu falzen, wählen Sie Nicht gefaltet als Falzstil.
  • Seite 111 Im Druckdialogfenster können Sie anschließend jede Vordefinierung oder den Standard auswählen. Empfohlene Einstellungen für Falzaufträge: Druckbild an Ränder anpassen: Drucken an den Rändern vermeiden und ordnungsgemäß falzen. – Klicken Sie auf der Registerkarte Papier/Qualität auf Ränder/Layout > Druckbild an Ränder anpassen. Rechtsbündig: Um sicherzustellen, dass der Schriftkopf sich beim Falzen in der richtigen Position –...
  • Seite 112 HP SmartStream: Stellen Sie das Ziel im Auftragsvorbereitungsfenster oder im Einstellungsbereich auf ● Falter ein. Sie können auch den Falzstil auswählen. In den Anwendungsvoreinstellungen können Sie festlegen, ob Sie die Maße des gefalzten Papiers in grüner Farbe in der Vorschau anzeigen möchten.
  • Seite 113 Die folgenden Schritte werden empfohlen, um zu prüfen, ob der erforderliche Inhalt im grünen Rechteck liegt, und um die Seite bei Bedarf anzupassen: Legen Sie die Standardausrichtung zwischen Seiten und Rolle in den Voreinstellungen fest, damit die Seite auf der richtigen Seite der Rolle platziert wird. Dieser Vorgang muss nur einmal durchgeführt werden.
  • Seite 114 DIN B Die oberen und unteren Falze befinden sich immer auf gegenüberliegenden Seiten. Wenn dies Ihrer gewünschten Option entspricht, wählen Sie unten einen Falzstil aus, der mit einem Sternchen gekennzeichnet ist, da diese Falzstile auf dem DIN-B-Format basieren. Alle Falzstile, die eine Ablageoption (Reiter oder Ablagerand) umfassen, müssen dieser Konfiguration folgen.
  • Seite 115 DIN B 210 × 297 mm ETIKETT* ● Breite 210 mm, Höhe 297 mm, mit Reitern DIN C 210 x 297 mm (kompakter Falz) ● Breite 210 mm, Höhe 297 mm DIN B 210 × 305 mm ● Breite 210 mm, Höhe 305 mm AFNOR Verwenden Sie für den AFNOR-Stil Rollen im DIN-Format.
  • Seite 116 ANSI 8,5 × 11 Zoll ● Breite 8,5, Höhe 11 Nur Zickzackfalz Nur Zickzackfalz (210 mm) ● Nur Zickzackfalz 9 Zoll ● Sonstige 185 + 25 × 297 mm (mit Bindekante) ● Breite 180 mm, Rand 25 mm, Höhe 297 mm ARCH 9 ×...
  • Seite 117 Kompensation nicht erfolgreich ist, wählen Sie den Falzstil „DIN B 210 x 305 mm“ aus. Es sind andere Funktionen erhältlich. Weitere Informationen erhalten Sie vom Supportbeauftragten. Etikettenapplikator Wenn verfügbar, kann von HP SmartStream, dem Druckertreiber, dem USB-Stick oder durch Kopieren ein ● Falzstil mit Etikettenapplikation ausgewählt werden.
  • Seite 118 Ansi Architectural Afnor E: 44 34 inches E: 48 36 inches A0: 1189 841mm A0: 841 1189mm D: 34 22 inches D: 36 24 inches A1: 841 594mm A1: 841 594mm C: 22 17 inches C: 24 18 inches A2: 594 420mm A1: 420 594mm B: 17 11 inches B: 18 12 inches...
  • Seite 119 Sie Drucker und Falter separat. Sobald beide Systeme hochgefahren und bereit sind (die Falter- LED ist blau), schließen Sie das Kommunikationskabel an und warten Sie, bis der Falter in den Onlinestatus wechselt (die Falter-LED ist weiß). Bei Dauerstörung HP Support kontaktieren. So wird die Produktivität verbessert Verwenden Sie die Hochformatausrichtung.
  • Seite 120: Druckqualität

    Druckqualität Allgemeine Drucktipps ● Druckqualitätsoptimierungs-App ● Prüfmuster drucken ● Erweiterte Optionen ● Erweiterte Druckkopfwiederherstellung ● Genauigkeit der Seitenlänge ● Manuelle Druckkopfausrichtung ● 114 Kapitel 8 Druckqualität DEWW...
  • Seite 121: Allgemeine Drucktipps

    Allgemeine Drucktipps Beachten Sie bei allen Druckqualitätsproblemen zuerst folgende Hinweise: Sie erzielen die beste Leistung mit Ihrem Drucker, wenn Sie ausschließlich Originalzubehör und ● ‑verbrauchsmaterial des Herstellers verwenden. Dessen Zuverlässigkeit und Leistungsfähigkeit wurde eingehend getestet, um einen störungsfreien Betrieb und eine optimale Druckqualität zu gewährleisten. Überprüfen Sie, ob die auf dem Bedienfeld eingestellte Papiersorte dem eingelegten Medientyp entspricht.
  • Seite 122: Prüfmuster Drucken

    Prüfmuster drucken Tippen Sie auf die Schaltfläche Prüfmuster drucken, um die möglichen Probleme zu identifizieren. Verwenden Sie dieselbe Papiersorte, die Sie beim Erkennen des Problems benutzt haben, und überprüfen Sie, ob die ausgewählte Papiersorte dem im Drucker eingelegten Papier entspricht. Der Druck ist in drei Teile gegliedert: Der obere Bereich behandelt Probleme mit dem Druckbalken und mit der Farbkalibrierung, die Mitte behandelt Ausrichtungsproblemen und der untere Teil stellt die Druckkopfpositionen dar, die als Referenz verwendet werden können.
  • Seite 123 Der mittlere Bereich des Musters gibt an, ob der Druckbalken korrekt kalibriert ist. Die vertikalen Linien zeigen die Grenzen der verschiedenen Druckelemente innerhalb eines Druckkopfs (Farbgrenzen) an. Auf den grauen horizontalen Streifen sollten keine wiederholenden weißen Linien oder dunklen Linien über die Grenzen angezeigt werden.
  • Seite 124: Alle Auswählen

    Stellen Sie sicher, dass Sie eine Rolle mit HP Production Polypropylen, matt, 1016 mm (40 Zoll) breit eingelegt haben, um optimale Ergebnisse zu erzielen und am wenigsten Abfall zu erzeugen. HINWEIS: Sie sollten zum Kalibrieren des Druckbalkens auf jeden Fall HP Production Polypropylen, matt, 1016 mm (40 Zoll) breit verwenden.
  • Seite 125: Genauigkeit Der Seitenlänge

    HINWEIS: Drucken Sie zuerst ein Prüfmuster, um herauszufinden, welche Druckköpfe gereinigt werden müssen und so einen unnötigen Tintenverbrauch zu vermeiden. Sie können bestimmte Druckköpfe für eine erweiterte Wiederherstellung auswählen. Im folgenden Beispiel wäre der betroffene Druckkopf Nummer 3. Genauigkeit der Seitenlänge Wenn Sie feststellen, dass die bedruckten Seitenlängen etwas ungenau sind, navigieren Sie zur Druckqualitäts- Anwendung und wählen Sie Genauigkeit der Seitenlänge aus.
  • Seite 126: Manuelle Druckkopfausrichtung

    Manuelle Druckkopfausrichtung Manuelle Druckkopfausrichtung ist eine Kalibrierung, die über die automatische Ausrichtung funktioniert, die während der Druckbalken-Kalibrierung ausgeführt wird (Menü Optimierung der Druckqualität). Das Ziel dieser Kalibrierung ist die genaue Abstimmung der Überlappung zwischen verschiedenen Druckköpfen und Druckflächen, um weiß/dunkle Linien zu entfernen. TIPP: Einige Mängel treten möglicherweise nur bei bestimmten Papiersorten auf.
  • Seite 127: Wartung

    Wartung Überprüfen des Druckerstatus ● Reinigen des Druckergehäuses ● Transportieren und Lagern des Druckers ● Transportieren und Lagern des Falters ● Etikettenrolle des Falters ersetzen ● Aktualisieren der Firmware ● Sicheres Löschen von Dateien ● Löschen der Festplatte ● DEWW...
  • Seite 128: Überprüfen Des Druckerstatus

    Überprüfen des Druckerstatus Der aktuelle Status des Druckers kann auf verschiedene Arten überprüft werden: Wenn Sie das HP Utility (Windows) bzw. HP-Dienstprogramm (Mac OS) starten und den Drucker auswählen, ● wird eine Informationsseite mit dem Drucker-, Druckmaterial- und Tintenstatus angezeigt.
  • Seite 129: Transportieren Und Lagern Des Falters

    Stellen Sie den Drucker unter keinen Umständen auf den Kopf oder auf die Seite. Informationen zu den richtigen Lagerungsbedingungen finden Sie unter Umgebungsbedingungen auf Seite 140. HINWEIS: Die Druckköpfe verfügen über ihre eigenen Umgebungsbedingungen, unabhängig von denen des Druckers. Jedoch werden sie am besten im Drucker gelagert. HINWEIS: Wenn Sie den Drucker oder Tintenpatronen aus einer Umgebung mit niedriger Temperatur in eine warme Umgebung mit hoher Luftfeuchtigkeit bringen, kann Wasser auf den Druckerkomponenten oder den...
  • Seite 130 Ziehen Sie am unteren Hebel. Drehen Sie am Etikettenschutz, um ihn zu entfernen. Entfernen Sie die leeren Etiketten. Legen Sie die neue Etikettenrolle ein. 124 Kapitel 9 Wartung DEWW...
  • Seite 131 Setzen Sie den Etikettenschutz wieder ein. Ziehen Sie am oberen Hebel. Öffnen Sie die beiden Teile wie gezeigt, damit Sie die Etikettenrolle durchgeben können. Geben Sie die Etikettenrolle durch den in der Abbildung gezeigten Pfad. DEWW Etikettenrolle des Falters ersetzen 125...
  • Seite 132: Aktualisieren Der Firmware

    Abdeckung und vergewissern Sie sich, dass sie richtig eingesetzt wurden und kein Problem aufgetreten ist. Aktualisieren der Firmware Die verschiedenen Druckerfunktionen werden durch Firmware im Drucker gesteuert. Von Zeit zu Zeit veröffentlicht HP Aktualisierungen der Firmware. Diese Aktualisierungen erhöhen die Funktionstüchtigkeit des Druckers, verbessern die Funktionen und können geringfügige Probleme beheben. WICHTIG: Es wird dringend empfohlen, die Firmware in regelmäßigen Abständen zu aktualisieren, um von den...
  • Seite 133: Automatische Firmware-Aktualisierungen

    ● Aktualisierung. Klicken Sie auf Durchsuchen, um eine Firmware-Datei (.fmw) auszuwählen, die Sie bereits auf Ihren Computer heruntergeladen haben. Öffnen Sie im HP DesignJet Utility für Windows die Registerkarte Admin und klicken Sie auf Firmware- ● Aktualisierung. Klicken Sie im HP Utility für Mac OS X auf Firmware-Aktualisierung.
  • Seite 134: Sicheres Löschen Von Dateien

    Während die Dateien gelöscht werden, kann die Leistung des Druckers beeinträchtigt sein. Die Funktion zum sicheren Löschen von Dateien wird von Web JetAdmin, der kostenlosen Web-basierten HP Software zur Druckerverwaltung, bereitgestellt siehe http://www.hp.com/go/webjetadmin. Wenn Probleme mit dem sicheren Löschen von Dateien über Web JetAdmin auftreten, wenden Sie sich an den Kundendienst: siehe „Wenn Sie Hilfe benötigen “...
  • Seite 135: 10 Verbrauchsmaterial Und Zubehör

    HP DesignJet SD Pro 44-Zoll-Scanner (G6H50B) ● HP DesignJet HD Pro 42-Zoll-Scanner (G6H51B) ● HP PageWide XL 4000 Geschwindigkeits-Upgrade-Kit (K5H73A) (nicht verfügbar in Amerika) ● HP PageWide XL PostScript/PDF Upgrade-Kit (CZ317A) ● Das PostScript-Upgrade ermöglicht das Drucken von PDF- und PostScript-Dateien. Das PostScript-Upgrade kann an den USB-Hostanschluss des Druckers angeschlossen werden.
  • Seite 136: Zubehör, Das Nicht Von Hp Stammt

    , dann auf Ausgabeziel > Zubehör, das nicht von HP stammt, installieren. HINWEIS: Stellen Sie vor der Installation des Zubehörs, das nicht von HP stammt, sicher, dass es (mit Kabel und Haken) an den Drucker angeschlossen und eingeschaltet ist. Konfigurieren Folgende Einstellungen sind verfügbar:...
  • Seite 137: 11 Wenn Sie Hilfe Benötigen

    11 Wenn Sie Hilfe benötigen Support anfordern ● Reparatur durch den Kunden ● Service-Informationen ● DEWW...
  • Seite 138: Support Anfordern

    Support anfordern Support wird von dem für Ihren Support Verantwortlichen geboten: in der Regel über das Unternehmen, bei dem Sie den Drucker gekauft haben. Wenn dies nicht der Fall ist, wenden Sie sich an den HP Support im Internet: http://www.hp.com/go/pagewidexlseries/support/.
  • Seite 139: Abrufen Von Informationen Zur Druckernutzung

    12 Abrufen von Informationen zur Druckernutzung Abrufen von Druckerverwendungs- und Abrechnungsinformationen ● Nutzungsdaten abrufen ● Detaillierte Auftragsabrechnungsinformationen drucken ● DEWW...
  • Seite 140: Abrufen Von Druckerverwendungs- Und Abrechnungsinformationen

    Der Drucker kann auch so konfiguriert werden, dass Nutzungs- und Auftragsabrechnungsberichte per E-Mail zugestellt werden. Nutzungs-, Status- und Abrechnungsdaten können mittels eines von HP bereitgestellten Software Development Kits auch in einer Drittanbieteranwendung genutzt werden. Nutzungsdaten abrufen Klicken Sie auf dem Bedienfeld auf das , um die Nutzungsdaten anzuzeigen.
  • Seite 141 Scannutzung: Die Kopier- und Scannutzung in m² und die Gesamtmenge. ● Tintenverbrauch: Die für jede Patrone verbrauchte Tinte in ml und die Gesamtmenge an verbrauchter Tinte. ● DEWW Nutzungsdaten abrufen 135...
  • Seite 142: Detaillierte Auftragsabrechnungsinformationen Drucken

    Papierverbrauch: Die Menge des verwendeten Papiers und die Gesamtmenge oben, in Papierkategorien ● oder Gruppen aufgeteilt. Der Verbrauch kann für jede Ebene angezeigt werden. Wenn Sie auf die Schaltfläche Nutzungsbericht drucken tippen, wird eine Meldung angezeigt: Der Nutzungsbericht wurde an die Warteschlange gesendet und wird bald gedruckt. Alle Werte können in englischen oder metrischen Maßeinheiten angezeigt werden.
  • Seite 143 Anfordern von Nutzungs- und Abrechnungsdaten per E-Mail Besorgen Sie sich die IP-Adresse des Postausgangsservers (SMTP-Server) von Ihrer IT-Abteilung. Diese Adresse ist zum Senden von E-Mail-Nachrichten erforderlich. Stellen Sie sicher, dass der Postausgangsserver (SMTP-Server) so konfiguriert ist, dass alle vom Drucker gesendeten E-Mail-Nachrichten weitergeleitet werden.
  • Seite 144: 13 Technische Daten Des Druckers

    13 Technische Daten des Druckers Funktionsbeschreibung ● Maße und Gewicht ● Speicherspezifikationen ● Technische Daten der Stromversorgung ● Umgebungsbedingungen ● Geräuschparameter ● Druckgeschwindigkeitsangaben (Linien/Schnell-Modus) ● 138 Kapitel 13 Technische Daten des Druckers DEWW...
  • Seite 145: Funktionsbeschreibung

    Funktionsbeschreibung Tabelle 13-1 HP Tintenzubehör Druckköpfe Acht CMYK-Druckköpfe, mit jeweils 25344 Düsen bei einem Abstand von 1200 Düsen pro Zoll Tintenpatronen Patronen mit 400 ml Tinte: schwarz, cyan, magenta, gelb Tabelle 13-2 Papiergrößen Minimal Maximal Rollenbreite 11 Zoll (279 mm)
  • Seite 146: Maße Und Gewicht

    Tabelle 13-5 Unterstützte Grafiksprachen Drucker Sprachen PostScript PostScript, PDF, TIFF, JPEG Nicht-PostScript HP-GL/2, PCL 3 Win Maße und Gewicht Tabelle 13-6 Maße und Gewicht des Druckers Breite 1960 mm Tiefe 800 mm Tiefe mit gefalteter Ablage 991 mm Tiefe mit nicht gefalteter Ablage 1266 mm Höhe mit Bedienfeld...
  • Seite 147: Geräuschparameter

    Tabelle 13-10 Umgebungsbedingungen (Fortsetzung) Empfohlene Betriebstemperatur für eine optimale Leistung 15 bis 35 °C (je nach Papiersorte) Lagertemperatur -25 bis 55 °C Empfohlene Betriebs-Luftfeuchtigkeit 20 bis 80 % rF (je nach Papiersorte) Luftfeuchtigkeit bei Lagerung < 90 % relative Luftfeuchtigkeit Seehöhe 0 bis 3000 m Geräuschparameter...
  • Seite 148: 14 Fehlermeldungen Auf Dem Bedienfeld

    14 Fehlermeldungen auf dem Bedienfeld Der Drucker kann gelegentlich einen Systemfehler anzeigen, der aus einem Zahlencode mit 12 Ziffern, gefolgt von der empfohlenen Maßnahme, die Sie ergreifen sollten, besteht. In den meisten Fällen werden Sie aufgefordert, den Drucker neuzustarten, denn, wenn der Drucker startet, kann er das Problem besser diagnostizieren und es eventuell automatisch beheben.
  • Seite 149: Glossar

    Glossar Bonjour Der Markenname von Apple Computer für die eigene Implementierung des IETF Zeroconf Specification Framework, einer Netzwerktechnologie, die in Mac OS X ab Version 10.2 verwendet wird. Mit dieser Technologie werden die Dienste ermittelt, die in einem lokalen Netzwerk zur Verfügung stehen. Sie wurde ursprünglich unter dem Namen Rendezvous eingeführt. Druckertreiber Software, die einen Druckauftrag in einem generalisierten Format in Daten konvertiert, die ein bestimmter Drucker verarbeiten kann.
  • Seite 150 HP Graphics Language 2: eine von HP entwickelte Sprache zur Beschreibung von Vektorgrafiken. HP RTL HP Raster Transfer Language: eine von HP entwickelte Sprache zur Beschreibung von Rastergrafiken (Bitmaps). ICC (International Color Consortium) ist eine Gruppe von Unternehmen, die sich auf einen einheitlichen Standard für Farbprofile geeinigt haben.
  • Seite 151 MAC-Adresse Die MAC-Adresse (Media Access Control, Medienzugriffssteuerung) ist ein eindeutiger Bezeichner für ein bestimmtes Gerät in einem Netzwerk. Die MAC-Adresse ist der IP-Adresse nachgeordnet. Ein Gerät kann also sowohl eine MAC- als auch eine IP- Adresse besitzen. Netzwerk Ein Netzwerk ist eine Gruppe von Verbindungen, die Daten zwischen Computern und Geräten transportieren. Jedes Gerät kann mit jedem anderen Gerät im selben Netzwerk kommunizieren.
  • Seite 152: Index

    Allgemein 15 Druckgeschwindigkeitsangaben 141 Hauptkomponenten des Druckers 6 Mac OS X-Netzwerk 17 Druckkopf Hilfe 131 Windows-Netzwerk 16 Technische Daten 139 HP ePrint 92 Auftragsdetails 96 Druckkopfausrichtung 116 HP Utility Auftragswarteschlange 94 manuell 120 Zugriff 12 Ausgabe stimmt nicht überein 98 Druckköpfe 60...
  • Seite 153 Systemfehler 142 Maße und Gewicht 140 Zubehör 129 Mechanische Genauigkeit 139 Zugriffssteuerung 21 TCP/IP-Einstellungen 77 Technische Daten Netzwerke Druckauflösungen 139 Protokolle 77 Druckgeschwindigkeit 141 Sicherheitseinstellungen 80 Festplatte 140 Verbindungsgeschwindigkeit 81 Funktionale Daten 139 Nutzungsinformationen Geräusch 141 Aktivieren und deaktivieren 21 Grafiksprachen 140 Maße und Gewicht 140 Mechanische Genauigkeit 139...
