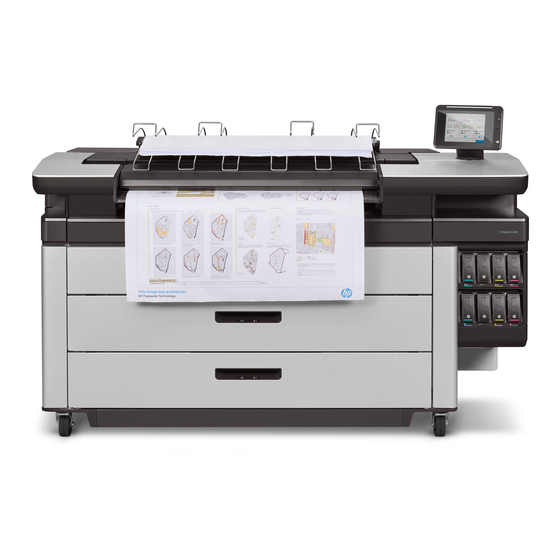

HP PageWide XL 8000 Drucker
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP PageWide XL 8000

Inhaltszusammenfassung für HP PageWide XL 8000

  • Seite 1 HP PageWide XL 8000 Drucker Benutzerhandbuch...
  • Seite 2 © Copyright 2015 HP Development Company, Rechtliche Hinweise Marken L.P. Inhaltliche Änderungen dieses Dokuments Adobe®, Acrobat®, Adobe Photoshop® und Ausgabe 3 behalten wir uns ohne Ankündigung vor. Die PostScript® sind Marken von Adobe Systems Informationen in dieser Veröffentlichung Incorporated. werden ohne Gewähr für ihre Richtigkeit zur Corel®...

  • Seite 3: Inhaltsverzeichnis

    1 Einführung ..............................1 Willkommen ................................2 Sicherheitsvorkehrungen ............................2 Hauptkomponenten ............................... 7 Bedienfeld ................................8 HP Utility ................................12 Integrierter Webserver ............................13 Ein- und Ausschalten des Druckers ........................14 Interne Drucke ..............................15 Vorbereiten Ihres Druckers ..........................16 Zugriff ..................................
  • Seite 4 Konfigurieren von Netzwerkprotokollen ......................69 Menüelemente des Bedienfelds .......................... 70 Methoden zur Verbindungskonfiguration ......................74 Fehlerbehebung ..............................75 5 Einen Auftrag zum Drucken senden ....................... 79 Über den Treiber drucken ............................ 80 Drucken über einen USB-Stick ..........................83 Drucken über E-Mail ............................85 Druckqualität auswählen .............................
  • Seite 5 10 Verbrauchsmaterial und Zubehör ......................124 Wie wird bestellt? .............................. 124 Zubehörliste ..............................124 11 Wenn Sie Hilfe benötigen .......................... 125 Support anfordern ............................. 126 Reparatur durch den Kunden ..........................126 Service-Informationen ............................126 12 Abrufen von Informationen zur Druckernutzung ..................127 Abrufen von Druckerverwendungs- und Abrechnungsinformationen .............
  • Seite 6 DEWW...

  • Seite 7: Einführung

    Einführung Willkommen ● Sicherheitsvorkehrungen ● Hauptkomponenten ● Bedienfeld ● HP Utility ● Integrierter Webserver ● Ein- und Ausschalten des Druckers ● Interne Drucke ● Vorbereiten Ihres Druckers ● Zugriff ● Weitere Informationsquellen ● DEWW...

  • Seite 8: Willkommen

    Gefahren bewusst zu sein, denen Sie beim Ausführen einer Aufgabe ausgesetzt sein können, und um geeignete Maßnahmen zu ergreifen, damit Sie Ihr Risiko und das anderer Personen minimieren. Allgemeine Sicherheitsrichtlinien Der Drucker enthält außer den vom HP Customer Self Repair-Programm abgedeckten Komponenten ● keine Teile, die vom Bediener gewartet werden können (siehe http://www.hp.com/go/selfrepair/).

  • Seite 9: Verbrennungsgefahr (Nur Asien-Pazifik Und Japan)

    Strom, die laut den Gesetzen des Landes, in dem das Gerät installiert ist, gültig sind. Betreiben Sie den Drucker ausschließlich mit der auf dem Typenschild angegebenen Netzspannung. Verwenden Sie ausschließlich das mit dem Drucker gelieferte HP Netzkabel. Verwenden Sie auf keinen ●...

  • Seite 10: Gefährdung Durch Mechanische Teile

    Seite 134. Papierrollen können bis zu 18 kg wiegen. Befolgen Sie die örtlichen Umweltschutzempfehlungen für den Umgang mit schweren Papierrollen. Umgang mit Tinte HP empfiehlt, dass Sie beim Umgang mit den Tintenwartungspatronen oder -abfallbehältern Handschuhe tragen. Kapitel 1 Einführung DEWW...

  • Seite 11: Warn- Und Vorsichtshinweise

    Warn- und Vorsichtshinweise Die folgenden Symbole werden in diesem Handbuch verwendet, um die sachgemäße Verwendung des Druckers zu gewährleisten und um Beschädigungen oder Verletzungen zu vermeiden. Befolgen Sie unbedingt die Anweisungen, die mit diesen Symbolen gekennzeichnet sind. VORSICHT! Mit diesem Symbol werden Anweisungen gekennzeichnet, deren Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann.
  • Seite 12 Etikett Beschreibung Berühren Sie die Spornräder nicht. sie sind empfindlich. Dieses Etikett befindet sich auf jeder Seite des Ausgabebereichs. Quetschgefahr für die Finger. Berühren Sie die Walzen nicht. Dieses Etikett befindet sich am Stapler mit hoher Kapazität. Quetschgefahr für die Finger. Berühren Sie auf keinen Fall die Zahnräder, während sich diese bewegen.

  • Seite 13: Hauptkomponenten

    Hauptkomponenten Die folgenden Abbildungen mit der Vorder- und Rückansicht des Druckers zeigen dessen Hauptkomponenten. Vorderansicht Druckbalken Bedienfeld Tintenpatronen Vordere Abdeckung des Papierzugriffs Papierfach Wartungspatrone Rückansicht Ausgabemodul Papierausg. Netzschalter und -stecker LAN-Anschlüsse Reinigungsbehälter DEWW Hauptkomponenten...

  • Seite 14: Bedienfeld

    Bedienfeld Das Bedienfeld ist ein berührungsempfindlicher Bildschirm mit einer grafischen Benutzeroberfläche auf der vorderen rechten Seite des Druckers. Es kann sich um 360 Grad horizontal drehen, damit Sie es von der Vorder- oder Rückseite des Druckers verwenden können. Es kann auch geneigt werden, um Spiegelungen zu minimieren.
  • Seite 15 ● Drücken Sie , um zum vorherigen Bildschirm zurückzukehren. Im aktuellen Bildschirm vorgenommene Änderungen werden hierdurch nicht verworfen. ● Drücken Sie auf , um den aktuellen Vorgang abzubrechen. Startbildschirme Es gibt drei Top-Level-Bildschirme, zwischen denen Sie wechseln können, indem Sie mit Ihrem Finger über den Bildschirm streichen oder die entsprechende Taste am unteren Rand des Bildschirms drücken: Der erste Hauptbildschirm bietet direkten Zugriff auf die wichtigsten Druckerfunktionen, je nach ●...

  • Seite 16: Anzeigen Der Warnmeldungen Des Druckers

    Tinte oder das Papier fast aufgebraucht. Beim Drucken bleibt die gelbe LED auf der linken Seite und ein weißes sich bewegendes Licht erscheint. Der Drucker kann drucken, aber es liegen Fehler vor. Bei Dauerstörung HP Gelbes Licht Support kontaktieren. Während des Druckens sehen Sie ein gelbes statt weißes Licht.

  • Seite 17: Energiesparmodus

    Informationen zum Ändern der Zeitspanne vor dem Einsetzen des Energiesparmodus finden Sie unter Systemoptionen ändern auf Seite Die Druckerüberwachung (mit dem Druckerspooler) und die Remote-Druckerverwaltung mit dem HP Utility und Web JetAdmin sind im Energiesparmodus nach wie vor verfügbar. Bei einigen Remote- Verwaltungsaufgaben kann der Drucker über die Netzwerkverbindung aktiviert werden, falls dies für die...

  • Seite 18: Systemoptionen Ändern

    Taskleiste oder von Start ● > Alle Programme > HP > HP Designjet Utility > HP Designjet Utility. Das HP Designjet Utility wird dann mit einer Liste der Drucker angezeigt, die auf dem Computer installiert sind. Wenn Sie das HP Designjet Utility zum ersten Mal öffnen, bietet Ihnen das Programm möglicherweise eine automatische...

  • Seite 19: Integrierter Webserver

    Unter Mac OS X: Starten Sie das HP Utility über die Verknüpfung im Dock oder durch Auswahl von ● Anwendungen > HP> HP Utility. Nach dem Start des HP Utility werden die auf dem Computer installierten Drucker angezeigt. Wenn Sie den Drucker im linken Bereich auswählen, werden im rechten Bereich die druckerspezifischen Informationen angezeigt.

  • Seite 20: Ein- Und Ausschalten Des Druckers

    Mozilla Firefox 36 und höher ● Google Chrome 41 und höher ● Notieren Sie sich die Drucker-IP-Adresse, die Sie auf dem Bedienfeld sehen können, indem Sie auf das Symbol und dann auf Netzwerk klicken. Starten Sie auf einem Computer den Webbrowser, und geben Sie die IP-Adresse des Druckers in die Adressleiste des Browsers ein, um auf den integrierten Web-Server zuzugreifen.

  • Seite 21: Interne Drucke

    Papiersorte/Medientyp, Anzahl der Drucke nach Druckqualitätsoption, Anzahl Scans und gesamter Tintenverbrauch pro Farbe). Die Genauigkeit dieser Angaben kann jedoch nicht garantiert werden. HP-GL/2-Palette: Die Farb- und Graustufendefinitionen in der aktuell ausgewählten Farbpalette ◦ PostScript-Schriftart: Eine Liste der verfügbaren PostScript-Schriftarten (nur PostScript-Drucker) ◦...

  • Seite 22: Vorbereiten Ihres Druckers

    Aktuelle Infos drucken ◦ Nutzungsdaten drucken ◦ Ereignisprotok. drucken ◦ Kalibrier.-Status drucken ◦ Konnektivitätskonfiguration drucken ◦ Alle Seiten drucken (druckt alle oben genannten Berichte) ◦ Ausgabe Zieldrucke ● Testdruck für Falter, um Ausrichtung zu prüfen ◦ Testdruck für Stapler, um Ausrichtung zu prüfen ◦...

  • Seite 23: Installation Der Druckersoftware

    Integrierter Webserver auf Seite 13). Legen Sie die DVD HP Start-up Kit in das DVD-Laufwerk des Computers ein. Wenn die DVD nicht automatisch gestartet wird, doppelklicken Sie im Stammverzeichnis der DVD auf die Datei setup.exe. Wenn der Pagewide Drucker auf dem Bildschirm angezeigt wird, klicken Sie auf Software und dann auf Installieren.

  • Seite 24: Deinstallieren Der Druckersoftware (Mac Os X)

    Klicken Sie auf Weiter. Folgen Sie anschließend den Anweisungen auf dem Bildschirm. Wenn Sie die Schritte im Assistenten zur Einrichtung des HP Utility abgeschlossen haben, nehmen Sie die DVD aus dem Laufwerk. Wenn der Druckertreiber bereits installiert ist, können Sie den Assistenten zur Einrichtung des HP Utility jederzeit von der DVD ausführen.

  • Seite 25: Konfiguration Ihrer Konnektivität

    Status überprüfen. Liegt ein Problem bei der Verbindung zu HP vor, erhalten Sie eine Beschreibung des Problems und Lösungsvorschläge. Konfigurieren Sie das Customer Involvement Program und andere Druckerservices Sie können den Status des Customer Involvement Program überprüfen, indem Sie auf das...

  • Seite 26: Konfigurieren Von E-Mail-Druck Über Hp Connected

    Konfigurieren von E-Mail-Druck über HP Connected Der Dienst HP Connected erleichtert das Senden von Druckaufträgen an den Drucker, indem diese an eine E- Mail-Nachricht angehängt werden. Akzeptieren Sie die „Konnektivitätsvereinbarung“, um HP Connected zu verwenden. Diese Entscheidung kann später durch Drücken des , danach Konnektivität >...

  • Seite 27: E-Mail-Server Konfigurieren

    Diese E-Mail-Adresse wird im Feld „Von“: aller E-Mail-Nachrichten angezeigt, die vom Drucker gesendet werden. Dies ist nicht dieselbe E-Mail-Adresse, die von HP Connected verwendet wird. Größenlimit des Anhangs: Die maximale Größe einer Datei, die an eine E-Mail-Nachricht angehängt ●...

  • Seite 28: Ein- Und Ausschalten Von E-Mail-Benachrichtigungen

    Druck- und Verwaltungswebservices: Aktivieren oder deaktivieren Sie Webservices, die von Druck- und ● Verwaltungstools verwendet werden, wie z. B. HP Utility, HP SmartStream und SDK für RIPs. Sofern ein Administratorkennwort eingerichtet wurde, muss es zum Ausführen der folgenden Vorgänge angegeben werden: Ändern der Sicherheitseinstellungen (einschließlich des Administratorkennworts selbst)

  • Seite 29: Abrechnungs-Id Anfordern

    Abrechnungs-ID anfordern Sie können veranlassen, dass für jeden Druckauftrag eine Abrechnungs-ID angefordert wird, um Druckernutzungsdaten für die einzelnen Benutzer zu erfassen. HP Designjet Utility für Windows: Wählen Sie auf der Registerkarte Admin die Option ● Druckereinstellungen > Abrechnung > Abrechnungs-ID anfordern.
  • Seite 30 Auftrag im Status „Warten auf Abrechnung“ befindet, können Sie die Abrechnungs-ID im integrierten Webserver, im HP Designjet Utility, im HP Utility oder auf dem Bedienfeld angeben. Klicken Sie dazu in der Auftragswarteschlange auf den angehaltenen Auftrag. Daraufhin wird ein Fenster mit einem Textfeld geöffnet, in das Sie die Abrechnungs-ID eingeben können.

  • Seite 31: Festlegen Der Windows-Treibereinstellungen

    Weitere Informationen zu den Zugriffsfunktionen des integrierten Webservers finden Sie unter: Support > Informationen suchen > Zugriff. Unter www.hp.com/hpinfo/abouthp/accessibility/ finden Sie weitere Informationen zum HP Accessibility Program das Engagement von HP, seine Produkte und Dienstleistungen für Menschen mit Behinderungen zugänglich zu machen. DEWW Zugriff...

  • Seite 32: Weitere Informationsquellen

    Weitere Informationsquellen Die folgenden Dokumente können von http://www.hp.com/go/pagewidexlseries/support/manuals/ heruntergeladen werden: Einführende Informationen ● Benutzerhandbuch ● Rechtliche Hinweise ● Eingeschränkte Gewährleistung ● Die QR-Codes, die Sie in einigen Teilen dieses Handbuch finden, sind Links zu zusätzlichen Videoerläuterungen zu bestimmten Themen. Kapitel 1 Einführung...

  • Seite 33: Druckmaterial

    Druckmaterial Allgemeine Informationen und Tipps ● Unterstütze Papiersorten ● Papierstatus ● Papier laden ● Papier entnehmen ● Papieroptionen ● Papier lagern ● Laden von Papier nicht möglich ● Einen Papiertyp schützen ● Papierstau ● DEWW...

  • Seite 34: Allgemeine Informationen Und Tipps

    Allgemeine Informationen und Tipps Alle Papierbreiten müssen zwischen 279 mm (11 Zoll) und 1016 mm (40 Zoll) liegen und die Rollen ● müssen einen Durchmesser von 76 mm (3 Zoll) haben. Tragen Sie beim Umgang mit Fotopapier Baumwollhandschuhe, um Fingerabdrücke auf dem Papier zu ●...

  • Seite 35: Anzeige Zur Einschubsperre

    36 Zoll (914 mm) 300 Fuß (91 m) L6B13A 40 Zoll (1016 mm) 300 Fuß (91 m) L6B14A Gestrichenes Papier HP Gestrichenes Universalpapier, schwer, 3-Zoll-Kern 33,1 Zoll (841 mm) 300 Fuß (91 m) L5C79A 36 Zoll (914 mm) 300 Fuß (91 m) L5C80A 40 Zoll (1016 mm) 300 Fuß...

  • Seite 36: Andere Unterstützte Papiersorten

    40 Zoll (1016 mm) 150 Fuß (46 m) N2V73A 40 Zoll (1016 mm) 300 Fuß (91 m) L5P98A HP Produktion Plakatpapier, Satin, 3-Zoll-Kern 24 Zoll (610 mm) 150 Fuß (46 m) N2V75A 24 Zoll (610 mm) 300 Fuß (91 m)

  • Seite 37: Papierstatus

    Seidenmattes Fotopapier ● Papier mit blauer Rückseite ● Banner und Schilder Polypropylen ● Tyvek 135 g/m² ● Blaupause Blaupause ● Papierstatus Die Papierquelle zeigt die Einschübe in Ihrem Drucker und eine der folgenden Statusmeldungen für jede Rolle Wenig Papier ● Kein Papier ●...
  • Seite 38 Öffnen Sie den Einschub. VORSICHT! Stehen Sie nicht auf dem Einschub: der Drucker könnte umfallen. TIPP: Sie können gleichzeitig mehrere Rollen einlegen. TIPP: Legen Sie schwerere Rollen in die oberen Einschübe ein; Sie können bis zu 18 kg wiegen. Öffnen Sie die Sperrhebel links und rechts an den Anschlägen. Verschieben Sie die Anschläge nach außen (sie sind verbunden), um Platz für die Rolle zu schaffen.
  • Seite 39 Legen Sie die Rolle in den Einschub zwischen den Anschlägen, wobei die Papierkante wie gezeigt platziert wird. Legen Sie keine Rolle in einem Winkel ein, und zwar wie folgt: Schieben Sie die Anschläge wieder zur Mitte, sodass sie mit der Rolle in Kontakt kommen. Stellen Sie sicher, dass die Anschläge fest an der Rolle auf beiden Seiten angebracht werden.
  • Seite 40 Wichtig: Schließen Sie die Sperrhebel links und rechts an den Hebeln. Führen Sie das Papier in den entsprechenden Steckplatz ein: der vordere Steckplatz für die vordere Rolle, der hintere Steckplatz für die hintere Rolle. TIPP: Die hintere Rolle braucht möglicherweise zusätzliche Aufroller, um die automatische Zuführung zu erleichtern.

  • Seite 41: Papier Entnehmen

    Wählen Sie den Papiertyp über das Bedienfeld. Das Bedienfeld speichert die letzte in dieser Position eingelegte Papiersorte, falls Ihnen das nützlich ist. Wenn Sie bereit sind, drücken Sie Beenden und überprüfen. Der Drucker überprüft die Position, Breite und Länge des eingelegten Papiers. Die Breite und Länge werden auf dem Hauptbildschirm angezeigt. HINWEIS: Wenn Sie keinen Papiertyp auswählen, wartet das Bedienfeld eine Weile und führt Beenden und überprüfen dann automatisch durch.

  • Seite 42: Papieroptionen

    Entfernen Sie die Rolle (oder den Kern, wenn nur der Kern übrig ist). Schließen Sie die Sperrhebel links und rechts an den Hebeln. Schließen Sie das Papierfach. Papieroptionen Zum Anzeigen die Papieroptionen drücken Sie auf das Folgende Optionen sind verfügbar: Typ bearbeiten: Sie können die eingelegte Papiersorte ändern.

  • Seite 43: Laden Von Papier Nicht Möglich

    Das Befestigen des Rollenanfangs ist besonders bei schwerem Papier wichtig, da sich dieses aufgrund ● seiner Steifheit lösen und von der Kernhülse abwickeln kann. Laden von Papier nicht möglich Überprüfen Sie, ob sich eine Rolle im ausgewählten Einschub und Schacht befindet. ●...

  • Seite 44: Papierstau

    Papierstau Wenn der Drucker einen Papierstau erkennt, wird er automatisch versuchen, das Problem zu beheben. Wenn er dies nicht kann, wird der Betrieb eingestellt und Sie müssen das Problem manuell beheben. Auf dem Bedienfeld wird der Papierstau-Assistent gestartet, um anzuzeigen, wo der Papierstau auftritt und wie dieser behoben werden kann.
  • Seite 45 Schneiden Sie ggf. das Papier ab. Öffnen Sie die vordere Abdeckung des Einschubs. Mit dieser Beschriftung werden Flächen, wo ggf. ein Papierstau auftreten ist, identifiziert: DEWW Papierstau...
  • Seite 46 Verschieben Sie die Schneidvorrichtung nach rechts, wenn sie sich nicht schon dort befindet. ACHTUNG: Achten Sie darauf, dass Sie nicht selbst beim Verschieben der Schneidvorrichtung geschnitten werden. ACHTUNG: Bauen Sie nicht die Schneidevorrichtung aus: Lassen Sie solche Wartungsarbeiten von qualifiziertem Servicepersonal durchführen. Entfernen Sie das Papier.

  • Seite 47: Papierstau In Der Vorderen Papierabdeckung

    Wickeln Sie das Papier auf. Schneiden Sie die Vorderkante des Papiers ab, wenn sie beschädigt wurde. Wickeln Sie es erneut auf und führen Sie das Papier in den Schacht ein. Verwenden Sie die Taste Papier abschneiden, um die Vorderkante erneut abzuschneiden. Schließen Sie das Papierfach.

  • Seite 48: Papierstau In Der Papierausgabe

    Ziehen Sie das Papier heraus. ACHTUNG: Achten Sie darauf, dass Sie nur das Papier und nicht die Streben des Druckers herausziehen. Schneiden Sie ggf. das Papier ab. WICHTIG: Verwenden Sie für diesen Zweck eine Schere und kein Messer. Überprüfen Sie, dass keine Papierreste zurückgeblieben sind. Schließen Sie die vordere Abdeckung.
  • Seite 49 Drücken Sie die Taste, um das Ausgabemodul anzuheben. Ziehen Sie das Papier heraus. ACHTUNG: Achten Sie darauf, dass Sie die Laufräder nicht berühren. Sie sind scharf und können Ihre Finger abschneiden. Überprüfen Sie, dass keine Papierreste zurückgeblieben sind. DEWW Papierstau...

  • Seite 50: Papierstau Im Obersten Stapler

    Schließen Sie das Ausgabemodul. Warten Sie, bis der Drucker bereit für das Papier ist. Der Drucker setzt den Auftrag fort und druckt automatisch alle verloren gegangenen Seiten aus. Allerdings sollten Sie überprüfen, ob alle Seiten des Druckauftrags gedruckt wurden. Papierstau im obersten Stapler Öffnen Sie die hintere Abdeckung.
  • Seite 51 Öffnen Sie den Stapler. Ziehen Sie das Papier heraus. Schließen Sie die hintere Abdeckung. Schließen Sie den Stapler. Warten Sie, bis der Drucker bereit für das Papier ist. Der Drucker setzt den Auftrag fort und druckt automatisch alle verloren gegangenen Seiten aus. Allerdings sollten Sie überprüfen, ob alle Seiten des Druckauftrags gedruckt wurden.

  • Seite 52: Papierstau In Der Faltereingabe

    Papierstau in der Faltereingabe Öffnen Sie die Abdeckung des Zickzackfalzes, um den Motor des Falters anzuhalten und unterbrechen Sie die Stromversorgung. Schneiden Sie ggf. das Papier zwischen dem Drucker und dem Papierfach ab. Entfernen Sie das Papier aus dem Kein-Falz-Fach. Lösen und ziehen Sie die Faltereingabe heraus.

  • Seite 53: Papierstau Im Kein-Falz-Fach

    Ziehen Sie das Papier heraus. ACHTUNG: Achten Sie darauf, dass Sie die Laufräder nicht berühren. Sie sind scharf und können Ihre Finger abschneiden. Überprüfen Sie, dass keine Papierreste zurückgeblieben sind. Schließen Sie das Ausgabemodul. Senken Sie das Fach ab. Warten Sie, bis der Drucker bereit für das Papier ist. Der Drucker setzt den Auftrag fort und druckt automatisch alle verloren gegangenen Seiten aus.

  • Seite 54: Papierstau Auf Dem Zickzackfalz-Pfad

    Schließen Sie die Abdeckung. ACHTUNG: Achten Sie darauf, wo Sie Ihre Hände platzieren. Warten Sie, bis der Drucker bereit für das Papier ist. Der Drucker setzt den Auftrag fort und druckt automatisch alle verloren gegangenen Seiten aus. Allerdings sollten Sie überprüfen, ob alle Seiten des Druckauftrags gedruckt wurden. Papierstau auf dem Zickzackfalz-Pfad Versuchen Sie, das Papier zu entfernen, indem Sie es aus dem Kein-Falz-Fach ziehen.

  • Seite 55: Papierstau Am Querfalz-Pfad

    Papierstau am Querfalz-Pfad Öffnen Sie die Querfalz-Abdeckung. Entfernen Sie das Papier. ACHTUNG: Achten Sie darauf, Verletzungen zu vermeiden. Schließen Sie die Abdeckung. Warten Sie, bis der Drucker bereit für das Papier ist. Der Drucker setzt den Auftrag fort und druckt automatisch alle verloren gegangenen Seiten aus. Allerdings sollten Sie überprüfen, ob alle Seiten des Druckauftrags gedruckt wurden.
  • Seite 56 Entfernen Sie den Stapler mit hoher Kapazität. Sie können den Stapler am Träger auf der Rückseite des Fachs herausziehen. Schneiden Sie das Papier zwischen dem Drucker und dem Stapler mit hoher Kapazität ggf. ab. Entfernen Sie das Papier aus dem Stapler mit hoher Kapazität. Entfernen Sie das Papier aus dem Drucker.
  • Seite 57 Schließen Sie das Ausgabemodul. Schließen Sie den Stapler mit hoher Kapazität wieder an. Warten Sie, bis der Drucker bereit für das Papier ist. Der Drucker setzt den Auftrag fort und druckt automatisch alle verloren gegangenen Seiten aus. Allerdings sollten Sie überprüfen, ob alle Seiten des Druckauftrags gedruckt wurden. DEWW Papierstau...

  • Seite 58: Tintensystem

    Tintensystem Tintenpatronen ● Druckbalken ● Reinigungsbehälter ● Wartungspatrone ● Abgesicherter Modus ● Kapitel 3 Tintensystem DEWW...

  • Seite 59: Tintenpatronen

    Tintenpatronen Der Drucker verfügt über zwei Tintenpatronen in der Reihenfolge C1K1Y1M1 – C2K2Y2M2 mit einer Kapazität von 775 ml. Jeweils eine Tintenpatrone jeder Farbe wird verwendet. Die andere ist deaktiviert, bis sie benötigt wird, und kann während des Druckens ersetzt werden. Der Drucker verfügt unter jeder Tintenpatrone über zwei LED-Anzeigen: ein Vorhängeschloss und ein Tintentropfen.

  • Seite 60: Produktnummern Der Druckpatronen

    ● Geändert: Die Patrone wurde nachgefüllt oder geändert. ● Produktnummern der Druckpatronen PageWide Drucker 775 ml C1Q45A HP 842A Tintenpatrone, schwarz, 775 ml C1Q46A HP 842A Tintenpatrone, cyan, 775 ml C1Q47A HP 842A Tintenpatrone, magenta, 775 ml C1Q48A HP 842A Tintenpatrone, gelb, 775 ml...
  • Seite 61 Schütteln Sie die neue Patrone sechs Mal. Setzen Sie die neue Patrone ein und schieben Sie sie so weit wie möglich hinein. Folgen Sie den Anweisungen auf dem Bedienfeld. Wenn Sie alle gewünschten Patronen ersetzt haben, drücken Sie auf Beenden und überprüfen. Halten Sie sich bei der Entsorgung des Tintenverbrauchsmaterials unbedingt an die bundesweiten und örtlichen Gesetze und Vorschriften.

  • Seite 62: Wartung Der Tintenpatrone

    Wartung der Tintenpatrone Während der Lebensdauer einer Patrone sind normalerweise keine Wartungsarbeiten erforderlich. Ersetzen Sie die Tintenbehälter, sobald ihr Verfallsdatum erreicht ist. Sie finden das Ablaufdatum in die Informationen zu den Tintenbehältern auf dem Bedienfeld. Fehlerbehebung bei Tintenpatronen Vergewissern Sie sich, dass Sie den richtigen Patronentyp (Modellnummer) verwenden. Überprüfen Sie, ob die Farbe des Patronenetiketts mit der des Schachtetiketts identisch ist.
  • Seite 63 113). Wenn der Garantiestatus Siehe Garantiehinweis lautet, bedeutet dies, dass die Garantiebedingungen verletzt worden sind (z. B. abgelaufen oder nicht von HP hergestellte Tinte wurde verwendet). Sie können den Garantiestatus in der Druckerinformationsanwendung überprüfen. Im beiliegenden Dokument mit Hinweisen zur beschränkten Garantie sind die Gewährleistungsbedingungen ausführlich beschrieben.

  • Seite 64: Ersetzen Von Druckköpfen

    Ersetzen von Druckköpfen Druckköpfe müssen nur selten ausgetauscht werden, aber auf dem Bedienfeld können Sie feststellen, wenn ein Druckkopf defekt ist oder das Ende seiner Lebensdauer erreicht hat. Alternativ kann ein Testdruck auf ein Druckkopfproblem hinweisen, bevor der Drucker dieses erkennt. ACHTUNG: Berühren Sie auf keinen Fall die Steckkontakte, Leitungen und Schaltungsbauteile der Druckköpfe, da diese Elemente empfindlich auf elektrostatische Entladung reagieren.
  • Seite 65 Öffnen Sie die Druckbalkenabdeckung. Ermitteln Sie den/die Druckkopf/Druckköpfe, den/die Sie ersetzen möchten. HINWEIS: Sie können mehrere Druckköpfe gleichzeitig ersetzen. Ziehen Sie den Druckkopfgriff nach oben. Heben Sie den Riegel an. DEWW Druckbalken...
  • Seite 66 Nehmen Sie den Druckkopf vorsichtig heraus. WICHTIG: Druckköpfe sind empfindlich Wenn Sie ihn später erneut verwenden möchten, lassen Sie den Druckkopf wie unten gezeigt ausgerichtet. Berühren Sie auf keinen Fall die Düsen, die dadurch beschädigt werden könnten. Wenn Sie mehrere Druckköpfe herausnehmen und diese später wieder verwenden möchten, stellen Sie sicher, dass Sie sie in der richtigen Reihenfolge halten.
  • Seite 67 Setzen Sie den neuen Druckkopf wie unten gezeigt ein. Drücken Sie ihn fest, bis Sie Widerstand spüren. Schließen Sie die Arretierung. Schließen Sie den Griff. Schließen Sie die obere Abdeckung. Wenn Sie einen obersten Stapler haben, schließen Sie ihn. Drücken Sie "Weiter" und warten Sie etwa 24 Minuten, während der Drucker automatische Kalibrierungen und Kontrollen durchführt.

  • Seite 68: Druckkopfwartung

    Ersetzen Sie den Reinigungsbehälter immer, wenn der Drucker eingeschaltet ist, andernfalls können die Zähler möglicherweise nicht ordnungsgemäß funktionieren. HP ist nicht haftbar für Schäden oder Reinigungskosten, die beim Betrieb des Druckers entstehen, wenn der Behälter falsch installiert oder angeschlossen sind.
  • Seite 69 Voll: Der Drucker druckt nicht mehr. Der Druckvorgang wird fortgesetzt, nachdem der ● Reinigungsbehälter ersetzt wurde. Teilenummer des Reinigungsbehälters Der HP 841 Reinigungsbehälter hat die Teilenummer F9J47A. Ersetzen des Reinigungsbehälters Drücken Sie am Bedienfeld auf das , dann auf das und dann auf Reinigungsbehälter >...

  • Seite 70: Fehlerbehebung Reinigungsbehälter

    örtlichen Gesetze und Vorschriften. Fehlerbehebung Reinigungsbehälter Wenn der Reinigungsbehälter korrekt installiert ist, aber der Drucker ihn nicht erkennt, versuchen Sie zunächst, ihn herauszunehmen und einzusetzen. Wenden Sie sich an den HP Support, wenn dies nicht funktioniert. Wartungspatrone Die Wartungspatrone reinigt und wartet die Druckköpfe. Außerdem speichert sie die Abfalltinte.
  • Seite 71 Nehmen Sie die neue Wartungspatrone aus ihrer Verpackung. Starten Sie den Austausch über das Bedienfeld. Wenn Sie am Bedienfeld dazu aufgefordert werden, öffnen Sie die Zugangsklappe. WICHTIG: Wenn Sie eine Wartungspatrone entfernen, müssen Sie daran denken, dass sie Tinte enthält. Tragen Sie daher Handschuhe und halten Sie den Griff der Patrone.

  • Seite 72: Fehlerbehebung Wartungspatronen

    Wenn die Wartungspatrone, die Sie eingelegt haben, vom Drucker nicht erkannt wird, öffnen Sie die Klappe und stellen Sie sicher, dass die Wartungspatrone richtig eingesetzt ist. Wenn sich das Problem nicht lösen lässt, wenden Sie sich an den HP Kundendienst. Kapitel 3 Tintensystem...

  • Seite 73: Abgesicherter Modus

    Unter bestimmten Bedingungen, zum Beispiel beim Betrieb außerhalb der empfohlenen Umgebungsbedingungen oder wenn gebrauchte, nachgefüllte oder gefälschte Tintenpatronen erkannt werden, wird der Drucker im abgesicherten Modus ausgeführt. HP übernimmt keine Gewähr für die Leistung des Drucksystems beim Betrieb außerhalb der empfohlenen Umgebungsbedingungen oder beim Einsatz von gebrauchten, nachgefüllten oder gefälschten Tintenpatronen.

  • Seite 74: Vernetzung

    Vernetzung Einführung ● Konfigurieren von Netzwerkprotokollen ● Menüelemente des Bedienfelds ● Methoden zur Verbindungskonfiguration ● Fehlerbehebung ● Kapitel 4 Vernetzung DEWW...

  • Seite 75: Einführung

    Informationen zum Deaktivieren nicht verwendeter Protokolle über das Bedienfeld des Geräts finden Sie unter Menüelemente des Bedienfelds auf Seite 70. Informationen zu anderen Tools, wie z. B. dem Systembefehlzugriff auf den integrierten Telnet-Server, finden Sie im HP Jetdirect-Druckserver- Administratorhandbuch für Ihr Druckerservermodell. DEWW Einführung...

  • Seite 76: Menüelemente Des Bedienfelds

    TCP/IP Hostname Eine alphanumerische Zeichenkette mit bis zu 32 Zeichen, mit der das Gerät identifiziert wird. Dieser Name wird auf der HP Jetdirect-Konfigurationsseite aufgeführt. Der Standard-Host-Name ist NPIxxxxxx, wobei xxxxxx den letzten sechs Stellen der LAN-Hardware-Adresse (MAC) entspricht. IPV4 Einstellungen...
  • Seite 77 BOOTP/DHCP) keine IP-Adresse vom Netzwerk abrufen kann. Auto IP: Eine Link-Local-IP-Adresse (169.254.x.x) wird zugewiesen. Ältere: Die Adresse 192.0.0.192 wird zugewiesen (Konsistenz mit älteren HP Jetdirect-Produkten). Primär-DNS Die IP-Adresse (n.n.n.n) des primären DNS-Servers. HINWEIS: Dieses Element wird nur angezeigt, wenn die Konfigurationseinstellung Manuell eine höhere Priorität...
  • Seite 78 Menüpunkt Untermenüelement Untermenüelement Werte und Beschreibung Adresse Mit diesem Menüelement können Sie eine IPv6-Adresse manuell konfigurieren. Manuelle Einstellungen: Über das Menü Manuelle Einstellungen können Sie TCP/IPv6-Adressen aktivieren und manuell konfigurieren. Aktivieren: Wenn Sie für dieses Menüelement die Einstellung wählen, wird die manuelle Konfiguration aktiviert;...
  • Seite 79 Port angegeben, der für die Proxyaktivitäten im Netzwerk reserviert ist. Der Wert kann zwischen 0 und 65535 liegen. Sicherheit Sicherheitsseite drucken Ja: Druckt eine Seite mit den aktuellen IPsec- Sicherheitseinstellungen auf dem HP Jetdirect- Druckserver. Nein (Standard): Es wird keine Seite mit Sicherheitseinstellungen gedruckt. Sicherer Web-Zugriff Legen Sie für die Konfigurationsverwaltung fest, ob der...

  • Seite 80: Methoden Zur Verbindungskonfiguration

    Menüpunkt Untermenüelement Untermenüelement Werte und Beschreibung Sicherheit zurücksetzen Geben Sie an, ob die aktuellen Sicherheitseinstellungen des Druckservers gespeichert oder auf die werkseitigen Standardeinstellungen zurückgesetzt werden sollen. Nein (Standard): Die aktuellen Sicherheitseinstellungen werden beibehalten. Ja: Die Sicherheitseinstellungen werden auf die werkseitigen Standardeinstellungen zurückgesetzt. Verbindungsgeschwindigke Die Verbindungsgeschwindigkeit und der Kommunikationsmodus des Druckerservers müssen mit...

  • Seite 81: Fehlerbehebung

    Die IO-Konfigurationsseite bietet umfassende Informationen zum Status des Druckerservers. Sie ist ein wichtiges Diagnosewerkzeug, insbesondere, wenn die Netzwerkkommunikation nicht verfügbar ist. Eine Beschreibung der Meldungen, die auf der IO-Konfigurationsseite aufgeführt werden können, finden Sie im HP Jetdirect-Druckserver-Administratorhandbuch für Ihr Druckerservermodell.
  • Seite 82 Wenn der Drucker keine Verbindung zum Netzwerk herstellen kann, gilt Folgendes: Beide LEDs leuchten nicht. ● Die Meldung LAN-Fehler – Trägersignalverlust wird auf der EA-Konfigurationsseite aufgeführt. ● Versuchen Sie zum Beheben dieses Problems Folgendes: Überprüfen Sie die Kabelverbindungen an beiden Enden. Tauschen Sie die Kabel ggf.

  • Seite 83: Probleme Bei Der Kommunikation Zwischen Computer Und Drucker

    Probleme bei der Kommunikation zwischen Computer und Drucker Diese Probleme haben folgende Symptome: Auf dem Bedienfeld wird nicht die Meldung Empfangene Aufträge angezeigt, nachdem Sie Aufträge an ● den Drucker gesendet haben. Auf dem Computer wird eine Fehlermeldung angezeigt, wenn Sie drucken möchten. ●...

  • Seite 84: Es Dauert Zu Lange, Bis Druckaufträge Vom Drucker Empfangen Werden

    Auf den Drucker kann nicht über das HP Utility zugegriffen werden. Lesen Sie gegebenenfalls zunächst den Abschnitt HP Utility auf Seite Stellen Sie sicher, dass Ihr Druckertreiber verfügbar ist und ordnungsgemäß mit dem HP Designjet Utility für Windows funktioniert. Drücken Sie am Bedienfeld auf das , dann auf Sicherheit >...

  • Seite 85: Einen Auftrag Zum Drucken Senden

    Einen Auftrag zum Drucken senden Es gibt verschiedene Möglichkeiten zu drucken, je nach Umständen und Vorgaben: Von HP SmartStream: Die HP SmartStream-Dokumentation finden Sie unter http://www.hp.com/go/ ● smartstreampagewidexl/manuals/. Von einem Druckertreiber: Drucken einer beliebigen Datei von einem Computer aus, der über das ●...

  • Seite 86: Über Den Treiber Drucken

    Treiber suchen müssen. Dabei wird jedoch der Treiber ohne die übrige Software installiert. Wir empfehlen daher die Installation unter Verwendung der DVD (oder des Installationspakets, das Sie von der HP Website herunterladen können), sodass alle Komponenten der Druckersoftware installiert werden. Überprüfen und ändern Sie die wichtigsten Treibereinstellungen Es gibt eine relativ große Anzahl von Druckeinstellungen, die Sie beim Drucken über einen Druckertreiber...
  • Seite 87 TIPP: Im Allgemeinen wird empfohlen, die Standardeinstellungen zu verwenden, sofern Sie nicht genau wissen, dass sie Ihren Anforderungen nicht genügen. Der Drucker wird seine eigenen Bestimmungen in Bezug auf Rolle und Papier übernehmen, um die am besten geeigneten für den Druckauftrag auszuwählen. TIPP: Wenn Sie eine bestimmte Gruppe von Einstellungen wiederholt benutzen, so können Sie diese Einstellungen unter einem Namen Ihrer Wahl speichern und später wieder abrufen.

  • Seite 88: Auftragsspeicherung Und Pin-Druck

    Die Druckertreiber unterstützen Zubehör wie Stapler oder Falter, die mit dem Drucker verbunden sind. Die Standard-Ausgabe des Druckers ist auch die Standard-Ausgabe des Treibers. Über den Treiber können Sie jedoch das Ausgabeziel und andere Optionen, wie Falzstil, Sortierung und erste oder letzte Seite oben, ändern.

  • Seite 89: Drucken Über Einen Usb-Stick

    Legen Sie einen Benutzernamen und einen Auftragsnamen auf der Registerkarte Auftragsspeicherung fest, um den Auftrag in der Warteschlange leicht identifizieren zu können. Drucken über einen USB-Stick Verbinden Sie einen USB-Stick, der eine oder mehrere TIFF-, JPEG-, HP-GL/2-, RTL-, PDF- oder PostScript-Dateien enthält, mit dem USB-Anschluss am Drucker. HINWEIS: Um einen PDF- oder PostScript-Datei zu drucken, müssen Sie über einen PostScript-Drucker...
  • Seite 90 Folgende Einstellungen sind verfügbar: Name Schnelleinstellung ermöglicht Ihnen, die Schnelleinstellung zu benennen, mit der Sie ● arbeiten. Größe ermöglicht Ihnen, die Größe des zu druckenden Dokuments auf zwei verschiedene Arten zu ● ändern: Ändern auf einen Prozentsatz der Originalgröße oder Anpassen an ein bestimmtes Papierformat.

  • Seite 91: Drucken Über E-Mail

    Sie die E-Mail-Adresse des Druckers über das Bedienfeld: Drücken Sie auf das und anschließend auf HP connected. Senden Sie dann die zu druckende Datei als Anlage an diese E-Mail-Adresse. Auf diese Weise können Sie standortunabhängig über eine Internetverbindung drucken, ohne einen Druckertreiber zu benötigen.
  • Seite 92 Kapitel 5 Einen Auftrag zum Drucken senden DEWW...

  • Seite 93: Warteschlangenverwaltung

    Warteschlangenverwaltung Auftragswarteschlange Einführung ● Warteschlagenmaßnahmen ● Warteschlangenoptionen ● Druckbeginn ● Standard-Druckvoreinstellungen ● Löschen von Aufträgen ● DEWW...

  • Seite 94: Auftragswarteschlange Einführung

    Auftragswarteschlange Einführung Drücken Sie auf das auf dem Startbildschirm, damit die Auftragswarteschlange auf dem Bedienfeld angezeigt wird. In der Druckwarteschlange gehören dazu empfangene, analysierte, verarbeitete, im Druck befindliche, bereits gedruckte Aufträge usw. Drücken Sie das , um die Symbolleiste anzuzeigen. Die Auftragsdetails sehen Sie durch Auswahl des Auftrags, einschließlich Informationen zu Druckerstatus, Seiten, Kopien, insgesamt und Vorschau.

  • Seite 95: Warteschlagenmaßnahmen

    Angehalten: Wiederhergestellter Auftrag: Nach einer Wiederherstellung des Druckers werden einige ● Aufträge, die nicht gedruckt wurden, angehalten. Warten auf Material: Der Drucker benötigt Papier, Tintenpatronen, einen Druckkopf oder einen ● Reinigungsbehälter oder die Wartungspatrone muss ersetzt werden. Verlauf Gedruckt: Heute, gestern, letzte Woche und so weiter, in chronologischer Reihenfolge unterteilt. ●...

  • Seite 96: Beheben Von Falschem Papier

    Indem Sie auf die Miniaturansicht drücken, können Sie über alle Seiten des Druckauftrags navigieren. Verwenden Sie ..., um die Symbolleiste ein- oder auszublenden. Von dort können Sie die Ansicht vergrößern und verkleinern und weitere Informationen zu den einzelnen Seiten einsehen. Rollenrichtlinien Wenn zwei Rollen geladen sind, von denen jede für den Auftrag geeignet ist, wird die Rolle entsprechend den Voreinstellungen ausgewählt.

  • Seite 97: Beheben Von Nicht Übereinstimmender Ausgabe

    Anhalten und fragen (die am meisten einschränkende Option): Der Druckvorgang wird gestoppt, bis das ● richtige Papier eingelegt wird. Diese Option wird empfohlen, wenn der Drucker beaufsichtigt wird. Eine Meldung erscheint und fragt Sie, was Sie machen möchten: Druckauftrag abbrechen, trotzdem drucken, anhalten oder Papier einlegen.

  • Seite 98: Warteschlangenoptionen

    Seiten verarbeitet wurden: Sie haben den Drucker so eingestellt, dass beim Drucken die Erste Seite oben gedruckt wird. ● Sie haben den Druckauftrag über einen HP-Druckertreiber oder über RIPs übermittelt. ● Sie drucken über eine direkte Kopie.

  • Seite 99: Standard-Druckvoreinstellungen

    , und anschließend Standarddruckkonfiguration, um die Standardeigenschaften der Druckaufträge zu definieren, die über Remote-Standorte an Ihren Drucker gesendet werden. Sie können Einstellungen für die folgenden Bereiche vornehmen: Druckqualität, Farbe, Papier, Ränder, HP- GL/2, PostScript, Druck abrufen. Löschen von Aufträgen Wenn der Drucker nicht genügend Speicher für neue Aufträge hat, werden die ältesten Druckaufträge automatisch aus der Warteschlange gelöscht.

  • Seite 100: Entnahme Und Beenden

    Entnahme und Beenden Wenn Sie kein bestimmtes Auftragsziel auswählen, werden Drucke an das standardmäßige Ausgabeziel gesendet, das über das Bedienfeld geändert werden kann. Drücken Sie auf dem Startbildschirm auf das und dann auf Ausgabeziel. Oberster Stapler ● Stapler mit hoher Kapazität ●...

  • Seite 101: Oberster Stapler

    ● Druckertreiber: Gehen Sie zu Drucker-Eigenschaften, Ausgabe und wählen Sie Oberster Stapler. ● HP SmartStream: Gehen Sie zu Auftrags-Eigenschaften, Ausgabe und wählen Sie Oberster Stapler. ● Der gedruckte Auftrag wird automatisch vom obersten Stapler gesammelt. Warten Sie, bis der Auftrag abgeschlossen ist, und entnehmen Sie die Ausgabe.

  • Seite 102: Stapler Mit Hoher Kapazität

    Staplerstatus auf dem Bedienfeld Bereit: Möchten Sie Abzüge erhalten? ● Fehler: Hardware-Funktionsstörung, Papierstau und so weiter. Druckaufträge werden in die ● Warteschlange gestellt oder für die Ausgabe angehalten, abhängig von der ausgewählten Richtlinie. Offen: Der hintere Arm, das vordere Papierfach oder die Reinigungsöffnung ist offen (Sie sollten das ●...

  • Seite 103: Falter

    ● Fehler ● Befolgen Sie die Anweisungen auf dem Bedienfeld, um den Fehler zu beheben. Bei Dauerstörung HP Support kontaktieren. Wenn ein Ausgabefehler beim Stapler mit höher Kapazität vorliegt, können Sie den Stapler deinstallieren (Wählen Sie dazu am Bedienfeld Papier-App, Ausgabe, Einstellungen und Deinstallieren) und drucken Sie an ein anderes Ziel weiter.

  • Seite 104: Übermitteln Eines Auftrags Zum Falter

    Sie können das Querfalz- oder Zickzackfalzfach wählen. Wenn Sie die Blätter nicht falzen möchten, können Sie sie im Kein-Falz-Fach stapeln lassen. Das Querfalz-Fach sammelt gefaltete Seiten. Das Fach fasst bis zu 150 gefaltete A0-Blätter. Sie können bis zu 914 mm breit und bis zu 2,5 m lang sein. Längere Blätter werden nicht in den Querfalter transportiert, sondern mit Zickzackfalz im Papierfach unter dem Kein-Falz-Fach bereitgestellt.
  • Seite 105 Um den Falter zu verwenden, markieren Sie ihn wie folgt beim Senden des Druckauftrags: Bedienfeld: Gehen Sie zu Auftrags-Eigenschaften, Ausgabe und wählen Sie Falter. ● Wenn Sie von einem USB-Flash-Laufwerk aus drucken oder kopieren, haben Sie die Möglichkeit, den Falter als Ausgabeziel zu bestimmen und den Falzstil auszuwählen. Druckertreiber: Gehen Sie zu Drucker-Eigenschaften, Ausgabe und wählen Sie Falter.
  • Seite 106 Einige Papiersorten werden vom Falter nicht unterstützt. Wenn Sie versuchen, einen derartigen Papiertyp an den Falter zu senden, wird eine Warnmeldung angezeigt. HP SmartStream: Gehen Sie zu Auftrags-Eigenschaften, Ausgabe und wählen Sie Falter. Sie können den ● Falzstil als eine der Druckoptionen auswählen.
  • Seite 107 HINWEIS: Die Falzabmessungen werden nicht angezeigt, wenn sie zu diesem Zeitpunkt unbekannt sind. Das grüne Rechteck in der Vorschau gibt an, welcher Teil der Seite sich nach dem Falzen oben befindet. Wenn die Seite Header oder Zusammenfassungsinformationen enthält, die ihre Inhalte beschreiben, können Sie sicherstellen, dass diese innerhalb des grünen Rechtecks liegen, so dass sie einfach sichtbar sind, wenn die Seite gefaltet wurde.
  • Seite 108 Status des Falters Wird gestartet: Der Falter wird initialisiert und ist noch nicht bereit. ● Bereit: Der Falter ist zum Empfangen von Aufträgen bereit, wartet auf Aufträge oder empfängt ● Aufträge. Voll: Das Querfalz-Fach oder das Kein-Falz-Fach haben Ihre volle Kapazität erreicht. Der Drucker ●...
  • Seite 109 DIN A 190 + 20 × 297 mm (mit Bindekante)* ● Breite 190 mm, Rand 20 mm, Höhe 297 mm DIN B 210 x 297 mm (Rückseite behandelt)* ● Breite 210 mm, Höhe 297 mm DIN B 198 × 297 mm ETIKETT* ●...
  • Seite 110 DIN B 210 × 305 mm ● Breite 210 mm, Höhe 305 mm AFNOR Verwenden Sie für den AFNOR-Stil Rollen im DIN-Format. Aufträge müssen als A0 Hochformat, A1 Querformat oder A3 Querformat gesendet werden. AFNOR (297 x 210 mm) ● Breite 297 mm, Höhe 210 mm ANSI ANSI 7,5 + 1 ×...
  • Seite 111 Sonstige 185 + 25 × 297 mm (mit Bindekante) ● Breite 180 mm, Rand 25 mm, Höhe 297 mm ARCH 9 × 12 Zoll ● Breite 9, Höhe 12 Mailer 7,5 × 10 Zoll ● Breite 7,5, Höhe 10 Invers DIN (210 × 297 mm) ●...
  • Seite 112 Es sind andere Funktionen erhältlich. Weitere Informationen erhalten Sie vom Supportbeauftragten. Etikettenapplikator Wenn verfügbar, kann von HP SmartStream, dem Druckertreiber, dem USB-Stick oder durch Kopieren ein ● Falzstil mit Etikettenapplikation ausgewählt werden. Während der Installation oder dem Austausch werden Sie gefragt, wie viele Etiketten sich in der Rolle ●...
  • Seite 113 Sie Drucker und Falter separat. Sobald beide Systeme hochgefahren und bereit sind (die Falter-LED ist blau), schließen Sie das Kommunikationskabel an und warten Sie, bis der Falter in den Onlinestatus wechselt (die Falter-LED ist weiß). Bei Dauerstörung HP Support kontaktieren. So wird die Produktivität verbessert Verwenden Sie die Hochformatausrichtung.

  • Seite 114: Ablage

    Ablage Die Ablage dient als sekundärer Ausgabe-Pfad und sammelt hauptsächlich Abfall und Seiten, die nicht an andere Ziele gesendet werden können. Sie können die Ablage z. B. verwenden, wenn andere Ziele voll sind oder wenn Sie einen Auftrag von anderen trennen möchten.

  • Seite 115: Druckqualität

    Druckqualität Allgemeine Drucktipps ● Druckqualitätsoptimierungs-App ● Prüfmuster drucken ● Erweiterte Optionen ● Erweiterte Druckkopfwiederherstellung ● Genauigkeit der Seitenlänge ● DEWW...

  • Seite 116: Allgemeine Drucktipps

    Allgemeine Drucktipps Beachten Sie bei allen Druckqualitätsproblemen zuerst folgende Hinweise: Sie erzielen die beste Leistung mit Ihrem Drucker, wenn Sie ausschließlich Originalzubehör und ● ‑verbrauchsmaterial des Herstellers verwenden. Dessen Zuverlässigkeit und Leistungsfähigkeit wurde eingehend getestet, um einen störungsfreien Betrieb und eine optimale Druckqualität zu gewährleisten. Überprüfen Sie, ob die auf dem Bedienfeld eingestellte Papiersorte dem eingelegten Medientyp ●...

  • Seite 117: Prüfmuster Drucken

    Prüfmuster drucken Drücken Sie die Taste Prüfmuster drucken, um die möglichen Probleme zu identifizieren. Verwenden Sie dieselbe Papiersorte, die Sie beim Erkennen des Problems benutzt haben, und überprüfen Sie, ob die ausgewählte Papiersorte dem im Drucker eingelegten Papier entspricht. Der Druck ist in drei Teile gegliedert: Der obere Bereich behandelt Probleme mit dem Druckbalken und mit der Farbkalibrierung, die Mitte behandelt Ausrichtungsproblemen und der untere Teil stellt die Druckkopfpositionen dar, die als Referenz verwendet werden können.
  • Seite 118 Der mittlere Bereich des Musters gibt an, ob der Druckbalken korrekt kalibriert ist. Die vertikalen Linien zeigen die Grenzen der verschiedenen Druckelemente innerhalb eines Druckkopfs (Farbgrenzen) an. Auf den grauen horizontalen Streifen sollten keine wiederholenden weißen Linien oder dunklen Linien über die Grenzen angezeigt werden.

  • Seite 119: Alle Auswählen

    Stellen Sie sicher, dass Sie eine Rolle mit HP Production Polypropylen, matt, 40 Zoll (1016 mm) breit eingelegt haben, um optimale Ergebnisse zu erzielen und am wenigsten Abfall zu erzeugen. HINWEIS: Sie sollten zum Kalibrieren des Druckbalkens auf jeden Fall HP Production Polypropylen, matt, 40 Zoll (1016 mm) breit verwenden.

  • Seite 120: Genauigkeit Der Seitenlänge

    HINWEIS: Drucken Sie zuerst ein Prüfmuster, um herauszufinden, welche Druckköpfe gereinigt werden müssen und so einen unnötigen Tintenverbrauch zu vermeiden. Sie können bestimmte Druckköpfe für eine erweiterte Wiederherstellung auswählen. Im folgenden Beispiel wäre der betroffene Druckkopf Nummer 3. Genauigkeit der Seitenlänge Wenn Sie feststellen, dass die bedruckten Seitenlängen etwas ungenau sind, gehen Sie zur App Druckqualität und wählen Sie Genauigkeit der Seitenlänge.

  • Seite 121: Wartung

    Wartung Überprüfen des Druckerstatus ● Reinigen des Druckergehäuses ● Transportieren und Lagern des Druckers ● Transportieren und Lagern des Staplers mit hoher Kapazität ● Transportieren und Lagern des Falters ● Etikettenrolle des Falters ersetzen ● Aktualisieren der Firmware ● Sicheres Löschen von Dateien ●...

  • Seite 122: Überprüfen Des Druckerstatus

    Überprüfen des Druckerstatus Der aktuelle Status des Druckers kann auf verschiedene Arten überprüft werden: Wenn Sie das HP Utility (Windows) bzw. HP-Dienstprogramm (Mac OS) starten und den Drucker ● auswählen, wird eine Informationsseite mit dem Drucker-, Druckmaterial- und Tintenstatus angezeigt.

  • Seite 123: Transportieren Und Lagern Des Staplers Mit Hoher Kapazität

    Stellen Sie den Drucker unter keinen Umständen auf den Kopf oder auf die Seite. Informationen zu den richtigen Lagerungsbedingungen finden Sie unter Umgebungsbedingungen auf Seite 135. HINWEIS: Die Druckköpfe verfügen über ihre eigenen Umgebungsbedingungen, unabhängig von denen des Druckers. Jedoch werden sie am besten im Drucker gelagert. HINWEIS: Wenn Sie den Drucker oder Tintenpatronen aus einer Umgebung mit niedriger Temperatur in eine warme Umgebung mit hoher Luftfeuchtigkeit bringen, kann Wasser auf den Druckerkomponenten oder den...

  • Seite 124: Etikettenrolle Des Falters Ersetzen

    Etikettenrolle des Falters ersetzen Öffnen Sie die Klappe. Ziehen Sie am unteren Hebel. Drehen Sie am Etikettenschutz, um ihn zu entfernen. 118 Kapitel 9 Wartung DEWW...
  • Seite 125 Entfernen Sie die leeren Etiketten. Legen Sie die neue Etikettenrolle ein. Setzen Sie den Etikettenschutz wieder ein. Ziehen Sie am oberen Hebel. DEWW Etikettenrolle des Falters ersetzen 119...
  • Seite 126 Öffnen Sie die beiden Teile wie gezeigt, damit Sie die Etikettenrolle durchgeben können. Geben Sie die Etikettenrolle durch den in der Abbildung gezeigten Pfad. Schließen Sie die beiden Teile, die Sie in Schritt 8 geöffnet haben. Schieben Sie die beiden Hebel zurück. 120 Kapitel 9 Wartung DEWW...

  • Seite 127: Aktualisieren Der Firmware

    Aktualisieren der Firmware Die verschiedenen Druckerfunktionen werden durch Firmware im Drucker gesteuert. Von Zeit zu Zeit veröffentlicht HP Aktualisierungen der Firmware. Diese Aktualisierungen erhöhen die Funktionstüchtigkeit des Druckers, verbessern die Funktionen und können geringfügige Probleme beheben. WICHTIG: Es wird dringend empfohlen, die Firmware in regelmäßigen Abständen zu aktualisieren, um von den neuesten Entwicklungen zu profitieren.

  • Seite 128: Sicheres Löschen Von Dateien

    ● Aktualisierung. Drücken Sie auf Durchsuchen, um eine Firmware-Datei (.fmw) auszuwählen, die Sie bereits auf Ihrem Computer heruntergeladen haben. Öffnen Sie im HP Designjet Utility für Windows die Registerkarte Admin, und klicken Sie auf Firmware- ● Aktualisierung. Wählen Sie im HP Utility für Mac OS X die Option Firmware-Aktualisierung aus.

  • Seite 129: Löschen Der Festplatte

    Die Funktion zum sicheren Löschen von Dateien wird von Web JetAdmin, der kostenlosen Web-basierten HP Software zur Druckerverwaltung, bereitgestellt siehe http://www.hp.com/go/webjetadmin. Wenn Probleme mit dem sicheren Löschen von Dateien über Web JetAdmin auftreten, wenden Sie sich an den Kundendienst: siehe „Wenn Sie Hilfe benötigen“...

  • Seite 130: 10 Verbrauchsmaterial Und Zubehör

    HP PageWide XL Falter-Upgrade-Kit für lange Ausdrucke (M0V04A) ● HP PageWide XL Papierfach (CZ318A) ● HP PageWide XL Stapler mit hoher Kapazität ● HP PageWide XL Oberster Stapler (CZ320A) (ab 2016 erhältlich) ● 124 Kapitel 10 Verbrauchsmaterial und Zubehör DEWW...

  • Seite 131: 11 Wenn Sie Hilfe Benötigen

    11 Wenn Sie Hilfe benötigen Support anfordern ● Reparatur durch den Kunden ● Service-Informationen ● DEWW...

  • Seite 132: Support Anfordern

    Das HP Programm „Reparatur durch den Kunden“ bietet unseren Kunden den schnellsten Service entsprechend der Gewährleistung oder des Vertrages. Es ermöglicht HP, Ersatzteile direkt an Sie (den Endbenutzer) zu senden, damit Sie die Teile selbst austauschen können. Wenn Sie dieses Programm in Anspruch nehmen, können Sie Teile nach Belieben selbst austauschen.

  • Seite 133: Abrufen Von Informationen Zur Druckernutzung

    12 Abrufen von Informationen zur Druckernutzung Abrufen von Druckerverwendungs- und Abrechnungsinformationen ● Nutzungsdaten abrufen ● Detaillierte Auftragsabrechnungsinformationen drucken ● DEWW...

  • Seite 134: Abrufen Von Druckerverwendungs- Und Abrechnungsinformationen

    Sie können auch gedruckt werden. Der Drucker kann auch so konfiguriert werden, dass Nutzungs- und Auftragsabrechnungsberichte per E-Mail zugestellt werden. Nutzungs-, Status- und Abrechnungsdaten können mittels eines von HP bereitgestellten Software Development Kits auch in einer Drittanbieteranwendung genutzt werden. Nutzungsdaten abrufen Drücken Sie auf dem Bedienfeld...
  • Seite 135 Bild mit hoher Dichte: Über 50 % Pixelabdeckung auf Standardpapier ◦ Bild in Premium-Qualität: Jeder auf Premium-Papier gedruckte Inhalt ◦ Scannutzung: Die Kopier- und Scannutzung in m² und die Gesamtmenge. ● Tintenverbrauch: Die für jede Patrone verbrauchte Tinte in ml und die Gesamtmenge an verbrauchter ●...
  • Seite 136 Papierverbrauch: Die Menge des verwendeten Papiers und die Gesamtmenge oben, in Papierkategorien ● oder Gruppen aufgeteilt. Der Verbrauch kann für jede Ebene angezeigt werden. Wenn Sie auf die Taste Nutzungsbericht drucken drücken, wird eine Meldung angezeigt: Der Nutzungsbericht wurde an die Warteschlange gesendet und wird bald gedruckt. Alle Werte können in englischen oder metrischen Maßeinheiten angezeigt werden.

  • Seite 137: Detaillierte Auftragsabrechnungsinformationen Drucken

    Detaillierte Auftragsabrechnungsinformationen drucken Anzeigen von Abrechnungsdaten über den integrierten Webserver Greifen Sie auf den integrierten Webserver zu (siehe Integrierter Webserver auf Seite 13). Wechseln Sie zur Hauptregisterkarte. Wählen Sie unter der Überschrift Verlauf in der linken Spalte Abrechnung aus. Anfordern von Nutzungs- und Abrechnungsdaten per E-Mail Besorgen Sie sich die IP-Adresse des Postausgangsservers (SMTP-Server) von Ihrer IT-Abteilung.
  • Seite 138 festgelegt ist, werden Informationen wie Benutzername, Auftragsname und Abrechnungs-ID einbezogen. Wählen Sie auf der Registerkarte Setup unter der Überschrift Konfiguration Sicherheit. Wenn die Abrechnungsnachrichten den Benutzernamen enthalten sollen, aktivieren Sie das Kontrollkästchen Benutzername in Auftragsabrechnung anzeigen. Wenn dieses Kontrollkästchen deaktiviert ist, wird der Benutzername nicht eingeschlossen.

  • Seite 139: 13 Technische Daten Des Druckers

    13 Technische Daten des Druckers Funktionsbeschreibung ● Maße und Gewicht ● Speicherspezifikationen ● Technische Daten der Stromversorgung ● Umgebungsbedingungen ● Geräuschparameter ● Druckgeschwindigkeitsangaben (Linien/Schnell-Modus) ● DEWW...

  • Seite 140: Funktionsbeschreibung

    Funktionsbeschreibung Tabelle 13-1 HP Tintenzubehör Druckköpfe Acht CMYK-Druckköpfe, mit jeweils 25344 Düsen bei einem Abstand von 1200 Düsen pro Zoll Tintenpatronen Patronen mit 775 ml Tinte: schwarz, cyan, magenta, gelb Tabelle 13-2 Papiergrößen Minimal Maximal Rollenbreite 11 Zoll (279 mm)

  • Seite 141: Maße Und Gewicht

    Tabelle 13-5 Unterstützte Grafiksprachen Drucker Sprachen PostScript PostScript, PDF, TIFF, JPEG Nicht-PostScript HP-GL/2, PCL 3 Win Maße und Gewicht Tabelle 13-6 Maße und Gewicht des Druckers Breite 1960 mm Tiefe 800 mm Tiefe mit gefalteter Ablage 991 mm Tiefe mit nicht gefalteter Ablage 1266 mm Höhe mit Bedienfeld...

  • Seite 142: Geräuschparameter

    Tabelle 13-10 Umgebungsbedingungen Betriebstemperatur 5 bis 40 °C Empfohlene Betriebstemperatur für eine optimale Leistung 15 bis 35 °C (je nach Papiersorte) Lagertemperatur -25 bis 55 °C Empfohlene Betriebs-Luftfeuchtigkeit 20 bis 80 % rF (je nach Papiersorte) Luftfeuchtigkeit bei Lagerung < 90 % relative Luftfeuchtigkeit Seehöhe 0 bis 3000 m Geräuschparameter...

  • Seite 143: 14 Fehlermeldungen Auf Dem Bedienfeld

    14 Fehlermeldungen auf dem Bedienfeld Der Drucker kann gelegentlich einen Systemfehler anzeigen, der aus einem Zahlencode mit 12 Ziffern, gefolgt von der empfohlenen Maßnahme, die Sie ergreifen sollten, besteht. In den meisten Fällen werden Sie aufgefordert, den Drucker neuzustarten, denn, wenn der Drucker startet, kann er das Problem besser diagnostizieren und es eventuell automatisch beheben.

  • Seite 144: Glossar

    Glossar Bonjour Der Markenname von Apple Computer für die eigene Implementierung des IETF Zeroconf Specification Framework, einer Netzwerktechnologie, die in Mac OS X ab Version 10.2 verwendet wird. Mit dieser Technologie werden die Dienste ermittelt, die in einem lokalen Netzwerk zur Verfügung stehen. Sie wurde ursprünglich unter dem Namen Rendezvous eingeführt.
  • Seite 145 HP Graphics Language 2: eine von HP entwickelte Sprache zur Beschreibung von Vektorgrafiken. HP RTL HP Raster Transfer Language: eine von HP entwickelte Sprache zur Beschreibung von Rastergrafiken (Bitmaps). ICC (International Color Consortium) ist eine Gruppe von Unternehmen, die sich auf einen einheitlichen Standard für Farbprofile geeinigt haben.

  • Seite 146: Schnittvorrichtung

    Abkürzung für „Light-Emitting Diode“ (Leuchtdiode): ein Halbleiterbaustein, der Licht abstrahlt, wenn Strom durch die Diode fließt. MAC-Adresse Die MAC-Adresse (Media Access Control, Medienzugriffssteuerung) ist ein eindeutiger Bezeichner für ein bestimmtes Gerät in einem Netzwerk. Die MAC-Adresse ist der IP-Adresse nachgeordnet. Ein Gerät kann also sowohl eine MAC- als auch eine IP-Adresse besitzen.

  • Seite 147: Index

    Auftragsdetails 89 Druckkopf Hauptkomponenten des Druckers 7 Auftragswarteschlange 87 Technische Daten 134 Hilfe 125 Ausgabe stimmt nicht überein 91 Druckkopfausrichtung 111 HP Utility Druckköpfe 56 Zugriff 12 Erweitere Wiederherstellung Zugriff nicht möglich 78 Bedienfeld 8 Sprache 11 Druckkopfreiniger Zugriff 25...
  • Seite 148 Löschen von Dateien, sicher 122 Stromversorgung Warteschlangenoptionen 92 ein/aus 14 Warteschlange verwalten 87 Support 125 Wartungspatrone 64 Maße und Gewicht 135 Systemfehler 137 Mechanische Genauigkeit 134 Zubehör 124 TCP/IP-Einstellungen 70 Zugriffssteuerung 22 Netzwerke Technische Daten Protokolle 70 Druckauflösungen 134 Sicherheitseinstellungen 73 Druckgeschwindigkeit 136 Verbindungsgeschwindigkeit 74 Festplatte 135...

Inhaltsverzeichnis
