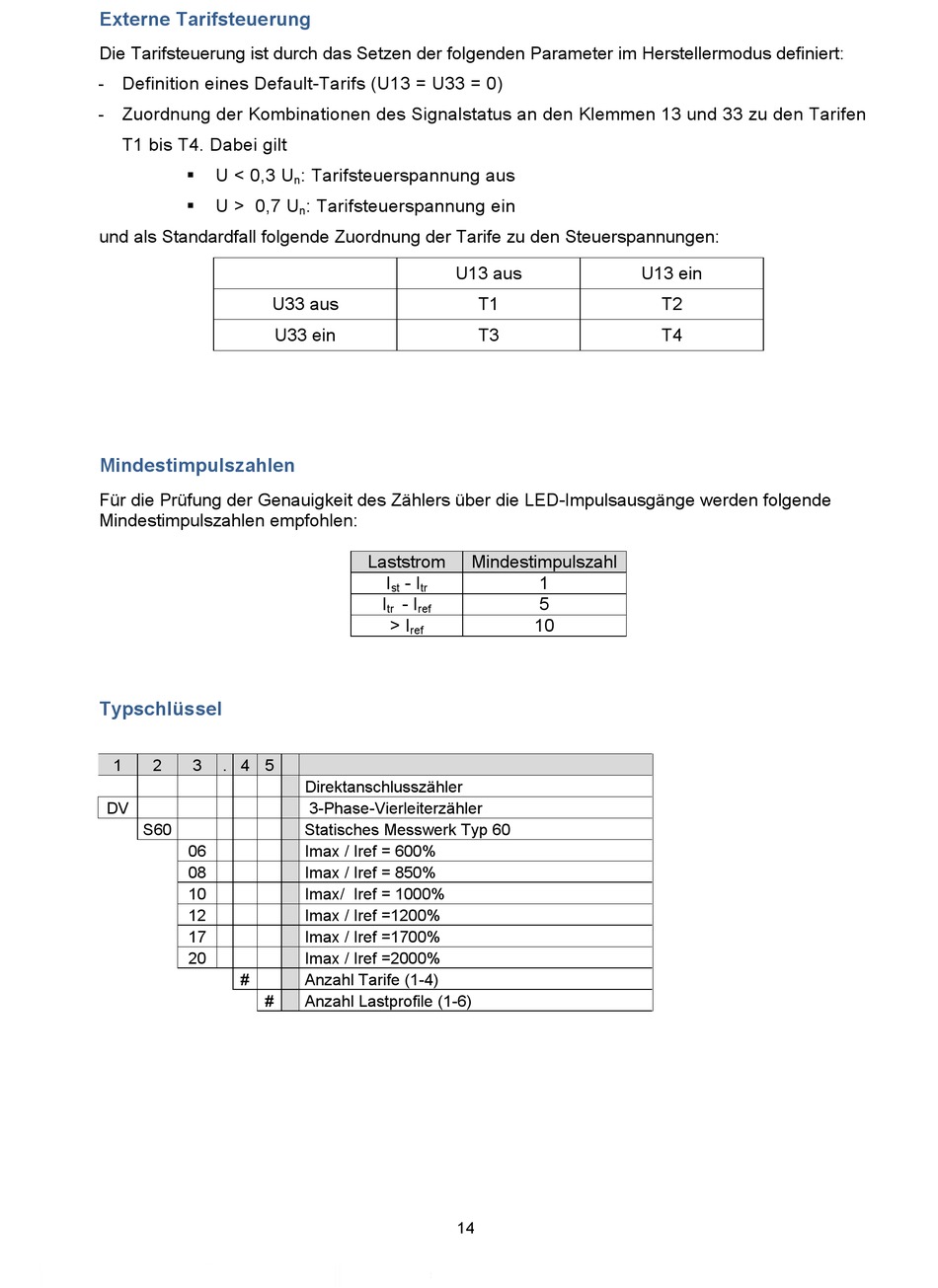

Externe Tarifsteuerung

Die Tarifsteuerung ist durch das Setzen der folgenden Parameter im Herstellermodus definiert:
- Definition eines Default-Tarifs (U13 = U33 = 0)
- Zuordnung der Kombinationen des Signalstatus an den Klemmen 13 und 33 zu den Tarifen
T1 bis T4. Dabei gilt
U < 0,3 U

U > 0,7 U

und als Standardfall folgende Zuordnung der Tarife zu den Steuerspannungen:

Mindestimpulszahlen

Für die Prüfung der Genauigkeit des Zählers über die LED-Impulsausgänge werden folgende
Mindestimpulszahlen empfohlen:
Typschlüssel
1 2 3 . 4 5
DV
S60
06
08
10
12
17
20
#
: Tarifsteuerspannung aus
n
: Tarifsteuerspannung ein
n
U33 aus
U33 ein
Laststrom
I - I
st tr
I - I
tr ref
> I
ref
Direktanschlusszähler
3-Phase-Vierleiterzähler
Statisches Messwerk Typ 60
Imax / Iref = 600%
Imax / Iref = 850%
Imax/ Iref = 1000%
Imax / Iref =1200%
Imax / Iref =1700%
Imax / Iref =2000%
Anzahl Tarife (1-4)
# Anzahl Lastprofile (1-6)
U13 aus
T1
T3
Mindestimpulszahl
1
5
10
14(16)
14
U13 ein
T2
T4
