3 Installation
In der letzten Dose am Bus müssen zwei 100 Ohm Wider-
ACHTUNG
stände angeschlossen werden. Das Fehlen dieser Wider-
stände kann zu Funktionsstörungen führen. Verwenden Sie zur Installation
eines S0-Busses unbedingt ein 4-adriges Kabel. Im Anschlusskabel des S0-
Busses dürfen keine weiteren Anschlüsse geführt werden, wie z. B. Zuleitun-
gen zu analogen Nebenstellen der Telefonanlage.
Anschluss von ISDN-Endgeräten an eine UAE(IAE-)-Dose
Die Länge des Anschlusskabels eines ISDN-Endgerätes (TK-Anlage, ISDN-
Telefon etc.) darf höchstens 10 Meter betragen.

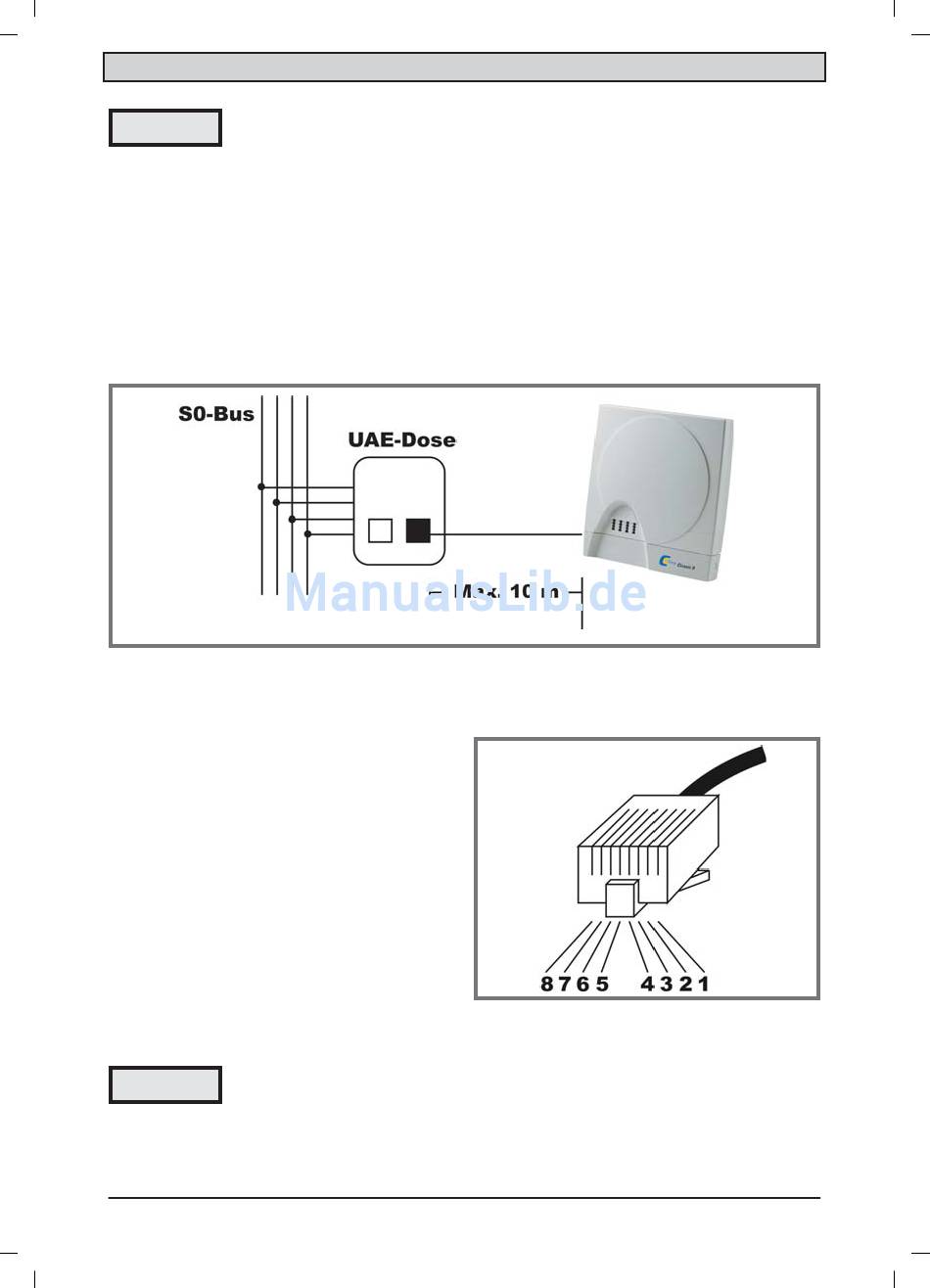

Abb. 8: Anschluss eines ISDN-Endgerätes am S0-Bus
NTBA
Sollte Ihr NTBA über keine Klemm-
verbindungen verfügen, benötigen
Sie zum Anschluss des Busses
einen Westernstecker .
Aus der nebenstehenden Skizze
ersehen Sie die Beschaltung eines
8-poligen Westernsteckers, die
Bezeichnungen entsprechen dem
UAE-Standard.
Nur die Kontakte 3, 4, 5 und 6
werden beschaltet.
Wenn mehrere ISDN-Endgeräte direkt am NTBA betrieben
ACHTUNG
werden, muss der Netzstecker (230 V) des NTBA eingesteckt
sein.
16
Abb. 9: Westernstecker
