Innenansicht - Kodak s1220 Photo Scanning System Benutzerhandbuch

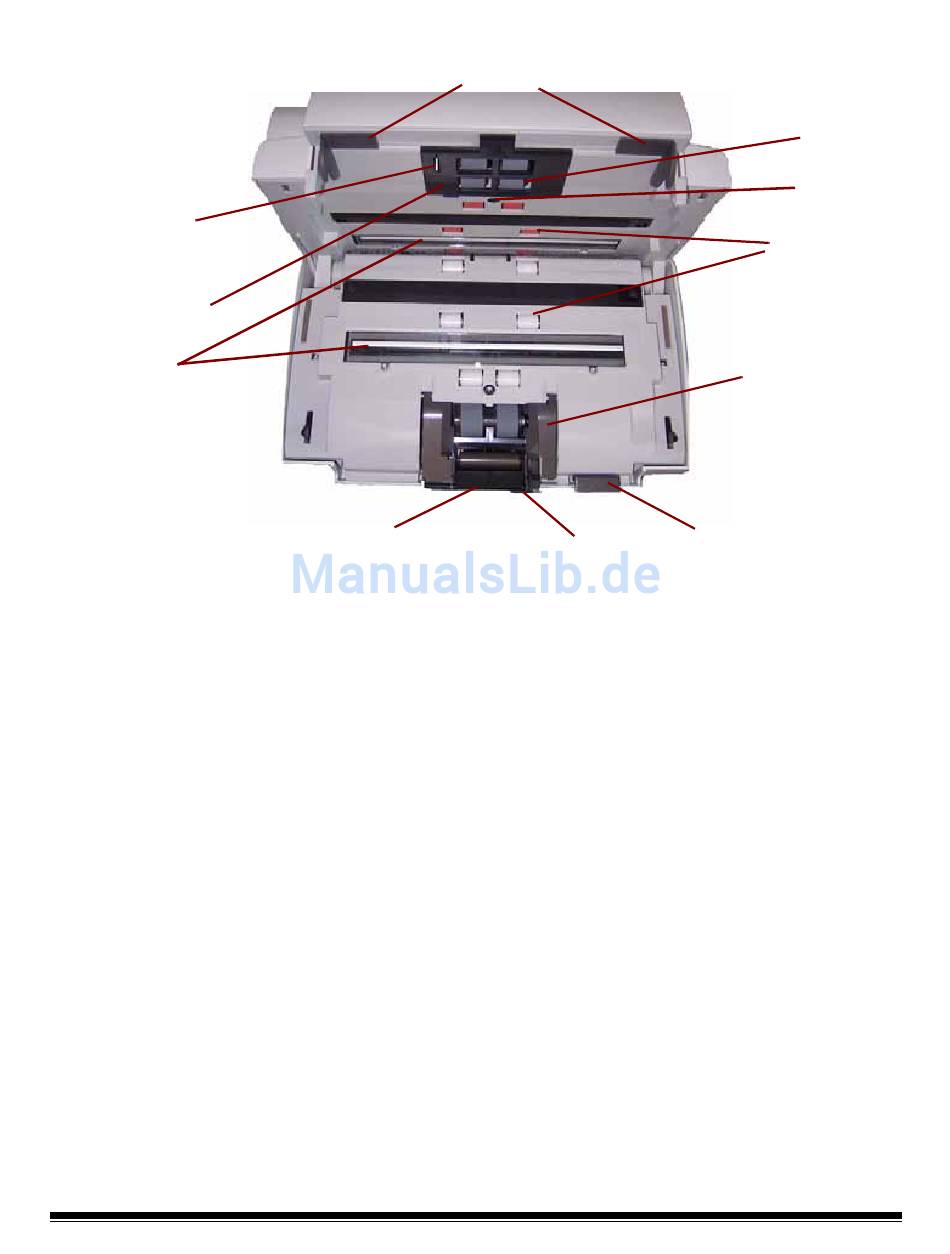

Innenansicht

Dokumentensensor
Abdeckung des
Einzugsmoduls
Imaging-Bereich
1-4
Seitenführungen
Entriegelungshebel
des Trennmoduls
Seitenführungen – Durch Vor- und Zurückschieben der Führungen
können Sie den Scanner auf das Format der Fotos einstellen, die Sie
scannen möchten.
Dokumentensensor – Erkennt, ob Fotos im Einzugsfach vorhanden sind.
Abdeckung des Einzugsmoduls – Diese Abdeckung muss zum
Reinigen oder Auswechseln des Einzugsmoduls oder der
Rollengummis des Einzugsmoduls entfernt werden.
Imaging-Bereich – Halten Sie den Imaging-Bereich sauber, um eine
optimale Bildqualität zu erzielen.
Entriegelungshebel des Trennmoduls – Drücken Sie den
Entriegelungshebel nach unten, wenn Sie das Trennmodul reinigen
oder auswechseln möchten.
Abstandshebel – Mit diesem Hebel können Sie den Abstand zwischen
Einzugsmodul und Trennmodul bei Fotos, die eine spezielle Behandlung
benötigen (z. B. stark eingerissenen Fotos), manuell anpassen.
Einzugsmodul, Rollen und Trennmodul – Diese Komponenten
ermöglichen den problemlosen Einzug von Fotos verschiedener Größe,
Stärke und Beschaffenheit.
Papierführungssensor – überwacht den Vorschub von Papier und
Fotos durch den Scanner.
Entriegelungshebel der Scannerabdeckung – Hiermit können Sie
den Scanner öffnen und den Papierweg reinigen oder einen Fotostau
beseitigen.
Entriegelungshebel
Abstandshebel
der Scannerabdeckung
A-61601_de Januar 2009
Einzugs- modul
Papierführungssensor
Rollen
Trennmodul
