Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Denon DA-10
Inhaltszusammenfassung für Denon DA-10

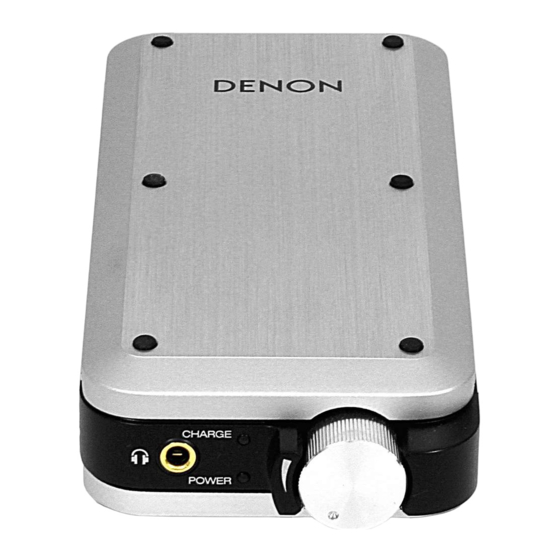

- Seite 1 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang DA-10 Tragbarer USB-DAC/ Kopfhörerverstärker Bedienungsanleitung Sie können mehrere Seiten einer PDF auf einem einzelnen Blatt Papier drucken. Vorderseite Seitenteil Rückseite Index...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschlüsse Zubehör Hauptmerkmale Anschließen eines Kopfhörers Hervorragende Tonqualität Anschließen an einen PC oder Mac Leistungsfähigkeit Anschließen eines iPod am iPod-/iPhone-Anschluss Bezeichnung und Funktionen der Teile Anschließen eines Smartphones oder tragbaren Players Vorderseite Anschließen eines Verstärkers Seitenteil Aufbewahrung in der Tasche Rückseite... -
Seite 3: Wiedergabe
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Wiedergabe Einstellungen Grundfunktionen Einstellungsliste Einschalten des Geräts Tipps Auswählen der Eingangsquelle Einstellung der Lautstärke Inhalt Verwendung als D/A-Wandler (USB-DAC) Fehlersuche Anschließen eines Computers und Wiedergabe von diesem (USB-DAC) Wiedergabe eines iPod Wiedergabe eines iPod Wiedergabe von Audio über Geräte, die an den AUX-Anschluss angeschlossen sind Vorderseite... - Seite 4 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anhang D/A-Wandler Erklärung der Fachausdrücke Informationen zu Marken Technische Daten Index Vorderseite Seitenteil Rückseite Index...
-
Seite 5: Zubehör
Einstellungen Tipps Anhang Vielen Dank für den Kauf dieses Denon-Produkts. Um einen fehlerfreien Betrieb sicherzustellen, lesen Sie bitte sorgfältig dieses Handbuch, bevor Sie das Gerät in Betrieb setzen. Bewahren Sie diese Bedienungsanleitung nach der Lektüre zum späteren Nachschlagen auf. Zubehör Überprüfen Sie, ob folgendes Zubehör im Lieferumfang des Produkts enthalten ist. -
Seite 6: Hauptmerkmale
Wiedergabe von hochauflösenden Tonquellen Das Gerät ist mit Advanced AL32 Processing ausgestattet, dem von Dieses Gerät unterstützt die Wiedergabe von Dateien in Denon entwickelten einzigartigen Reproduktionsverfahren für analoge hochauflösenden Audioformaten wie DSD (2,8/5,6 MHz) und PCM- Signalamplituden. Die Wiedergabefähigkeit schwacher Signale wird Dateien bis zu 192 kHz/24 Bit. -
Seite 7: Bezeichnung Und Funktionen Der Teile
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Bezeichnung und Funktionen der Teile Informationen zu Tasten, die hier nicht erläutert werden, finden Sie auf der Seite in den Klammern ( ). Vorderseite A Netz-/Lautstärkeknopf C Kopfhörerbuchse Schaltet das Gerät ein/aus. (v S. 21) Ermöglicht den Anschluss von Kopfhörern. -
Seite 8: Seitenteil
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Seitenteil A Auswahlschalter für Verstärkung (GAIN) Schaltet die Ausgangsverstärkung des Kopfhörers um. (v S. 35) B Auswahlschalter für Ausgabemodus (OUTPUT) Stellen Sie den Ausgabemodus je nach anzuschließendem Gerät ein. (v S. 36) C Auswahlschalter für Lademodus (CHARGE) Schaltet den Lademodus bei eingeschaltetem Gerät um. -
Seite 9: Rückseite
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Rückseite A USB-DAC-Anschluss Zum Anschluss an einen Computer oder an ein USB- Ladegerät. (v S. 10、 14) B iPod-/iPhone-Anschluss Zum Anschluss an einen iPod oder an ein iPhone/iPad. (v S. 15) C AUX-Eingangsanschluss Zum Anschluss an die Kopfhörerbuchse eines Smartphones oder tragbaren Players. -
Seite 10: Erstmaliges Aufladen
Treibersoftware auf dem Computer installieren. (v S. 24) ca. 6,5 Stunden. 0 Laden Sie die Treibersoftware von der DA-10-Seite der Denon-Website herunter. 0 Wenn dieses Gerät zum ersten Mal an einen Computer angeschlossen wird, kann Schalten Sie das Gerät aus. -
Seite 11: Batterieanzeige
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang o Batterieanzeige Batterieanzeige (CHARGE) Der Ladestand der Batterie beim Aufladen oder während der Verwendung dieses Geräts wird wie unten beschrieben angezeigt. A Während des Anschlusses mit dem Micro-USB-Kabel B Bei Batteriebetrieb (Ladevorgang) Die Restladung der Batterie wird für ca. 10 Sekunden angezeigt, wenn Voll aufgeladen: Leuchtet grün das Gerät eingeschaltet wird. - Seite 12 Inhalt Anschlüsse Anschlüsse Wiedergabe Einstellungen Tipps Anhang o Inhalt o Anschlusskabel Legen Sie sich die für die anzuschließenden Geräte erforderlichen Kabel Anschließen eines Kopfhörers bereit. Anschließen an einen PC oder Mac Micro-USB-Kabel (Micro-B) Anschließen eines iPod am iPod-/iPhone-Anschluss (im Lieferumfang enthalten) Anschließen eines Smartphones oder tragbaren Players Lightning-USB-Kabel (im Anschließen eines Verstärkers...
-
Seite 13: Anschlüsse
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschließen eines Kopfhörers Stellen Sie den Auswahlschalter für den Ausgabemodus auf “VAR”. HINWEIS Das Audiosignal wird mit hoher Lautstärke über die Kopfhörerbuchse ausgegeben, wenn der Auswahlschalter für den Ausgabemodus auf “FIXED” eingestellt ist. (v S. 36) Vorderseite Seitenteil Rückseite... -
Seite 14: Anschließen An Einen Pc Oder Mac
Audio-Player 0 Vor dem Anschließen dieses Geräts per USB an Ihren Computer müssen Sie die Treibersoftware auf dem Computer installieren. (v S. 24) 0 Laden Sie die Treibersoftware von der DA-10-Seite der Denon-Website herunter. HINWEIS Verwenden Sie für den Anschluss an einen Computer das im Lieferumfang enthaltene Kabel oder ein Kabel von maximal 3 m Länge. -
Seite 15: Anschließen Eines Ipod Am Ipod-/Iphone-Anschluss
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschließen eines iPod am iPod-/iPhone-Anschluss Genießen Sie Musik, die auf einem iPod gespeichert ist. Verwenden Sie für den Anschluss eines iPod/iPhone/iPad an dieses Gerät entweder das im Lieferumfang des iPod/iPhone/iPad enthaltene USB-Kabel oder das im Lieferumfang dieses Geräts enthaltene USB-Kabel. Sie finden entsprechende Bedienungsanleitungen unter “Wiedergabe von einem iPod”... -
Seite 16: Unterstützte Ipod-/Iphone-/Ipad-Modelle
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang o Unterstützte iPod-/iPhone-/iPad-Modelle • iPod classic • iPod nano • iPod touch • iPhone • iPad mini mini Vorderseite Seitenteil Rückseite Index... -
Seite 17: Anschließen Eines Smartphones Oder Tragbaren Players
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschließen eines Smartphones oder tragbaren Players Wenn Sie das Stereo-Ministeckerkabel (im Lieferumfang enthalten) an den AUX-Eingangsanschluss dieses Geräts und an den Audioausgangsanschluss eines Smartphones oder tragbaren Players anschließen, können Sie Audiosignale des angeschlossenen Geräts abspielen. Sie finden entsprechende Bedienungsanleitungen unter “Wiedergabe von Audio über Geräte, die an den AUX-Anschluss angeschlossen sind”... -
Seite 18: Anschließen Eines Verstärkers
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschließen eines Verstärkers Verstärker AUDIO Stellen Sie den Auswahlschalter für den Ausgabemodus auf “FIXED”. (v S. 36) HINWEIS Damit Musik wiedergegeben werden kann, muss ein Verstärker oder Lautsprecher angeschlossen sein. Weitere Informationen zu den Anschlüssen finden Sie in der Bedienungsanleitung Ihres Geräts. -
Seite 19: Aufbewahrung In Der Tasche
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Aufbewahrung in der Tasche o Aufbewahren/Befestigen o Zusammenlegen o Komplette o Anschließen Vorderseite Seitenteil Rückseite Index... - Seite 20 Inhalt Anschlüsse Wiedergabe Wiedergabe Einstellungen Tipps Anhang o Inhalt Stromversorgung einschalten Verwendung als D/A-Wandler (USB-DAC) Auswählen der Eingangsquelle Wiedergabe eines iPod Einstellung der Lautstärke Wiedergabe von Audio über Geräte, die an den AUX-Anschluss angeschlossen sind Vorderseite Seitenteil Rückseite Index...
-
Seite 21: Grundfunktionen
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Grundfunktionen Einschalten des Geräts Batterieanzeige Netz-/Lautstärkeknopf (CHARGE) Drehen Sie den Netz-/Lautstärkeknopf nach rechts, um das Gerät einzuschalten. Die Netzanzeige (POWER) leuchtet. Im Batteriebetrieb blinkt die Batterieanzeige (CHARGE) und zeigt die Restladung der Batterie an. (v S. 11) o Ausschalten des Geräts Netzanzeige (POWER) Drehen Sie den Netz-/Lautstärkeknopf nach links, bis... -
Seite 22: Auswählen Der Eingangsquelle
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Auswählen der Eingangsquelle Einstellung der Lautstärke Wählen Sie die Wiedergabequelle mit dem Schalter für Drehen Sie den Netz-/Lautstärkeknopf, um die die Eingangsquelle (INPUT). Lautstärke einzustellen. Wiedergabe von Audiodateien auf dem USB-DAC: Computer. iPod/iPhone: Wiedergabe des iPod. Wiedergabe analoger Audiosignale, die am AUX: AUX-Anschluss eingegeben werden. -
Seite 23: Verwendung Als D/A-Wandler (Usb-Dac)
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Verwendung als D/A-Wandler (USB-DAC) Digitale Audiosignale von einem Computer, die bei diesem Gerät eingespeist werden, können mit dem D/A-Wandler auf diesem Gerät Typ A umgewandelt und als Analogsignale ausgegeben werden. (D/A- Micro-USB-Kabel (Micro-B) Wandlerfunktion) (im Lieferumfang enthalten) DSD ist eine eingetragene Marke. -
Seite 24: Anschließen Eines Computers Und Wiedergabe Von Diesem (Usb-Dac)
Sie das Kabel, und starten Sie den Computer neu. USB 2.0: USB High Speed/USB Audio Class V. 2.0 Laden Sie den hierfür vorgesehenen Treiber aus dem Abschnitt “Download” von der DA-10-Seite der Denon- Website auf Ihren PC herunter. Entpacken Sie die heruntergeladene Datei, wählen Sie entsprechend Ihrer Windows-Version die exe-Datei für... - Seite 25 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Installieren Sie den Treiber. C Der Installationsassistent wird angezeigt. Klicken Sie auf “Next”. A Wählen Sie die gewünschte Sprache für die Installation aus. B Klicken Sie auf “OK”. Vorderseite Seitenteil Rückseite Index...
- Seite 26 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang D Lesen Sie sich die Lizenzvereinbarung für die Software durch, F Klicken Sie im folgenden Dialogfeld auf “Install”. und klicken Sie auf “I accept the terms in the license agreement”. Die Installation beginnt. Führen Sie keine Operationen auf dem E Klicken Sie auf “Next”.
- Seite 27 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang G Wählen Sie im Windows-Sicherheitsdialogfeld “Software von I Wenn die Installation abgeschlossen ist, klicken Sie auf “Finish”. DandM Holdings Inc. immer vertrauen” aus. H Klicken Sie auf “Installieren”. Verbinden Sie das ausgeschaltete Gerät und den PC mit einem Micro-USB-Kabel (im Lieferumfang enthalten).
- Seite 28 C Überprüfen Sie, dass auf der Registerkarte “Wiedergabe” unter Default Device Default Device “Digital-Audio-Schnittstelle” als “Standardgerät” festgelegt ist. Speakers Speakers Wenn ein anderes Gerät als Standardgerät festgelegt ist, Ready klicken Sie auf DENON USB Audio und anschließend auf “Als Standard”. Configure Configure Set Default Set Default Properties Cancel...
- Seite 29 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang HINWEIS B Klicken Sie auf die Registerkarte “Erweitert”. C Wählen Sie die Abtastrate und die Bitrate für den D/A-Wandler 0 Der zugehörige Treiber muss auf dem PC installiert werden, bevor das Gerät mit aus. diesem verbunden wird.
-
Seite 30: Einstellungen Der Audiogeräte (Nur Mac Os X)
C Vergewissern Sie sich, dass “Dieses Gerät für die Tonausgabe verwenden” unter “DA-10” ausgewählt ist. Wenn ein anderes Gerät ausgewählt ist, wählen Sie “DA-10” und führen Sie einen “Sekundär-Klick” darauf aus, und wählen Sie dann “Dieses Gerät für die Tonausgabe verwenden”. - Seite 31 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang o Wiedergabe HINWEIS 0 Führen Sie Vorgänge wie Wiedergabe und Pause auf dem Computer aus. Installieren Sie zuvor die gewünschte Player-Software auf dem 0 Sie können außerdem die Lautstärke und Equalizer-Einstellungen auf dem Computer. Computer ändern.
-
Seite 32: Wiedergabe Eines Ipod
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Wiedergabe eines iPod Sie können das mit diesem Gerät ausgelieferte USB-Kabel oder das USB-Kabel des iPod benutzen, um den iPod an den iPod-/iPhone- iPod Anschluss dieses Geräts anzuschließen und die auf dem iPod gespeicherte Musik abzuspielen. Informationen zu den iPod-Modellen, die auf diesem Gerät wiedergegeben werden können, finden Sie unter “Unterstützte iPod-/ iPhone-/iPad-Modelle”... -
Seite 33: Wiedergabe Eines Ipod
Bedienen Sie den iPod zur Wiedergabe von Musik selbst, während der iPod-Bildschirm angezeigt wird. HINWEIS 0 Denon übernimmt keinerlei Verantwortung für den eventuellen Verlust von iPod- Daten. 0 Der iPod kann nicht durch den Anschluss an dieses Gerät aufgeladen werden. -
Seite 34: Wiedergabe Von Audio Über Geräte, Die An Den Aux-Anschluss Angeschlossen Sind
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Wiedergabe von Audio über Geräte, die an den AUX-Anschluss angeschlossen sind Sie können ein Smartphone oder einen tragbaren Player an den AUX- Anschluss dieses Geräts anschließen und Audiosignale wiedergeben. Smartphone/ tragbarer Player Drehen Sie den Auswahlschalter für die ANALOG Eingangsquelle (INPUT) bis zur Einstellung AUX. -
Seite 35: Einstellungsliste
Inhalt Anschlüsse Wiedergabe Einstellungen Einstellungen Tipps Anhang Einstellungsliste Das Gerät verfügt über empfohlene Voreinstellungen. Sie können das Gerät entsprechend Ihren Vorlieben und Ihrem System anpassen. A Auswahlschalter für Verstärkung (GAIN) HINWEIS Schaltet die Verstärkung des Kopfhörerverstärkers um. Wählen Sie die Einstellung entsprechend der angeschlossenen Kopfhörer. - Seite 36 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang B Auswahlschalter für Ausgabemodus (OUTPUT) C Auswahlschalter für Lademodus (CHARGE) Stellen Sie den Ausgabemodus je nach anzuschließendem Gerät ein. Schaltet den Lademodus bei eingeschaltetem Gerät um. Mit dieser Option wird die Ausgabe des Dieses Gerät wird aufgeladen, wenn es an Lautstärkepegels über die Kopfhörerbuchse einen Computer oder an ein USB-Ladegerät auf einen festen Wert eingestellt.
-
Seite 37: Inhalt
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Tipps Anhang Inhalt o Fehlersuche Das Gerät lässt sich nicht einschalten oder schaltet sich ab Das Gerät erhitzt sich ungewöhnlich stark oder während der Verwendung tritt ein ungewöhnlicher Geruch auf Es wird kein oder nur ein sehr leiser Ton ausgegeben Der Ton ist verzerrt bzw. -
Seite 38: Fehlersuche
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Fehlersuche 1. Wurden die Anschlüsse richtig vorgenommen? 2. Wird das Gerät so verwendet wie in der Bedienungsanleitung beschrieben? 3. Funktionieren die anderen Komponenten ordnungsgemäß? Sollte dieses Gerät nicht einwandfrei funktionieren, überprüfen Sie bitte die in der folgenden Tabelle aufgeführten Punkte. Wenn sich die Störung nicht beseitigen lässt, liegt vermutlich eine Fehlfunktion vor. -
Seite 39: Es Wird Kein Oder Nur Ein Sehr Leiser Ton Ausgegeben
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang o Es wird kein oder nur ein sehr leiser Ton ausgegeben Symptom Ursache/Lösung Seite Es wird kein oder nur ein Prüfen Sie mithilfe des Auswahlschalters für die Eingangsquelle (INPUT), ob die richtige Eingangsquelle sehr leiser Ton ausgewählt wurde. -
Seite 40: Die Lautstärke Kann Nicht Eingestellt Werden
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang o Die Lautstärke kann nicht eingestellt werden Symptom Ursache/Lösung Seite Die Lautstärke kann nicht Schalten Sie den Auswahlschalter für den Ausgabemodus (OUTPUT) auf “VAR” um und schalten Sie eingestellt werden. dann das Gerät aus und wieder ein. o Das Gerät kann nicht aufgeladen werden bzw. -
Seite 41: D/A-Wandler
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anhang D/A-Wandler o Spezifikationen unterstützter Dateien n USB-DAC Abtastfrequenz Bitlänge DSD (2-Kanal) 2,8/5,6 MHz 1 Bit 32/44,1/48/88,2/96/ Lineare PCM (2-Kanal) 16/24 Bit 176,4/192 kHz Vorderseite Seitenteil Rückseite Index... -
Seite 42: Erklärung Der Fachausdrücke
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Erklärung der Fachausdrücke DSD (Direct-Stream Digital) Bitrate Dies ist eine Methode zur Aufzeichnung von Audiodaten. Audiosignale Dies bezeichnet die Lesemenge pro 1 Sekunde der auf der Disc werden auf Medien wie Super Audio CDs als delta-sigmamoduliertes aufgenommenen Video-/ Audiodaten. -
Seite 43: Informationen Zu Marken
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Informationen zu Marken “Made for iPod”, “Made for iPhone” and “Made for iPad” mean that an electronic accessory has been designed to connect specifically to iPod, Adobe, das Adobe-Logo und Reader sind eingetragene Marken oder iPhone or iPad, respectively, and has been certified by the developer to Marken von Adobe Systems in den USA und/oder anderen Ländern. -
Seite 44: Technische Daten
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Technische Daten o Audio-Leistung Kanäle: 2 Kanäle Abspielbarer Frequenzbereich: 2 Hz – 96 kHz Wiedergabefrequenzgang: 2 Hz – 50 kHz (-3 dB) (DSD-Modus, PCM-Abtastfrequenz: 192 kHz) 2 Hz – 20 kHz (PCM-Abtastfrequenz: 44,1 kHz) Gesamtklirrfaktor: 0,003 % (1 kHz, hörbarer Bereich) Kopfhörerausgang:... -
Seite 45: Allgemein
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang o Allgemein Maximaler Eingang (AUX): 2 Vrms/22 kΩ/kOhm Betriebstemperatur: 0 ℃ - 40 ℃ Ladetemperatur: 5 ℃ - 35 ℃ Leistungsbedarf: 3,8 V Gleichstrom, Lithium-Ionen-Batterie mit 3200 mAh Nutzungsdauer der Batterie bei ca. 7 Stunden (bei angeschlossenem iPod, Ausgang 1 mW + 1 mW (32 Ω/Ohm)) fortlaufendem Betrieb: ca. -
Seite 46: Abmessungen (Einheit : Mm)
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang o Abmessungen (Einheit : mm) o Gewicht: 0,24 kg Vorderseite Seitenteil Rückseite Index... -
Seite 47: Index
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Index Installieren des speziellen Treibers (nur Windows) ............24 Abtastfrequenz ......... 41, 42 Anschließen eines Computers ....... 14 Stereo-Ministeckerkabel ......12, 17 Anschließen eines iPod ........15 Stromversorgung einschalten ......21 Anschließen eines Verstärkers ....... 18 Audiokabel ............. - Seite 48 D&M Holdings Inc. 3520 10359 00AM...
