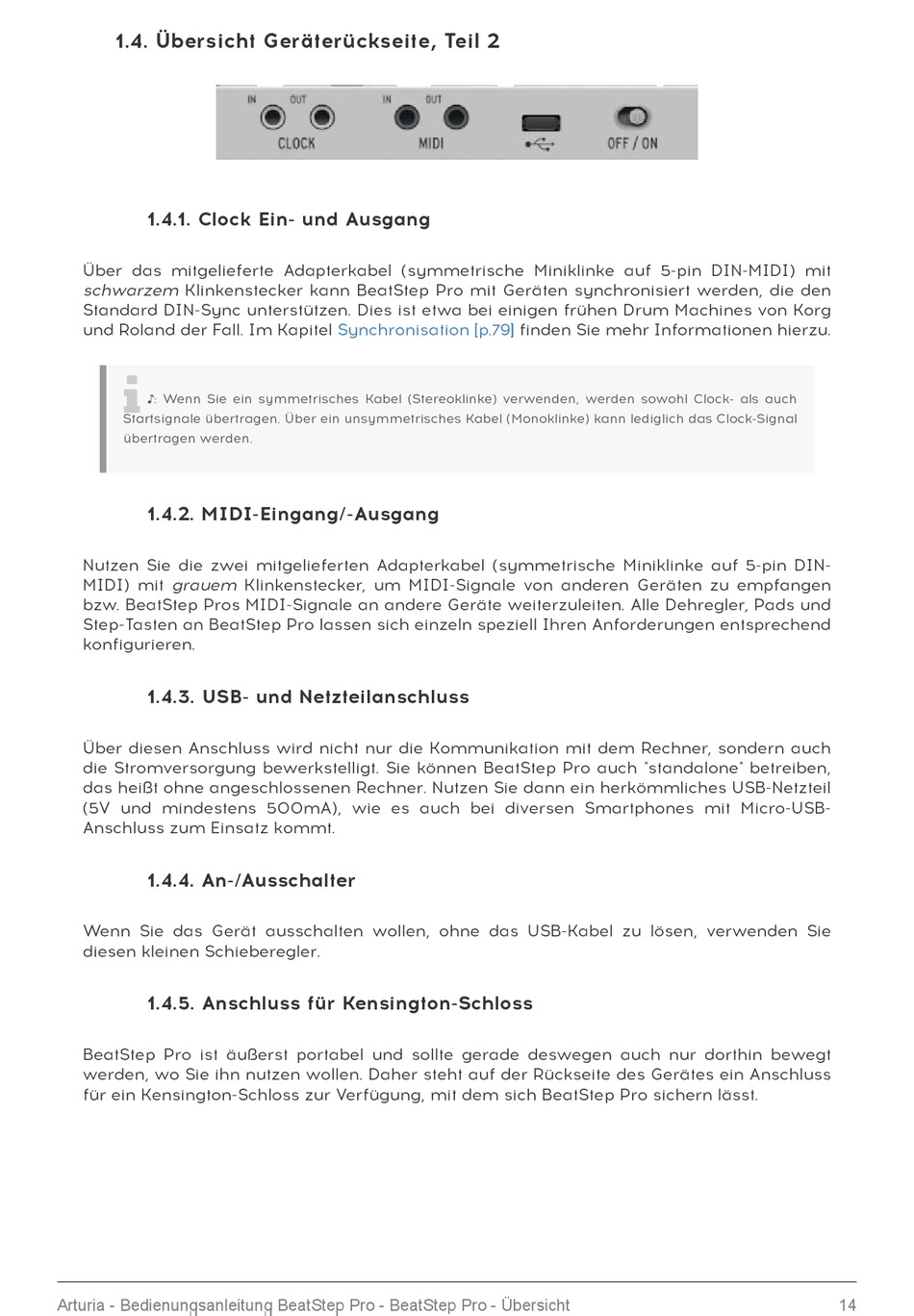

1.4. Übersicht Geräterückseite, Teil 2
1.4.1. Clock Ein- und Ausgang
Über das mitgelieferte Adapterkabel (symmetrische Miniklinke auf 5-pin DIN-MIDI) mit
schwarzem Klinkenstecker kann BeatStep Pro mit Geräten synchronisiert werden, die den
Standard DIN-Sync unterstützen. Dies ist etwa bei einigen frühen Drum Machines von Korg
und Roland der Fall. Im Kapitel
♪: Wenn Sie ein symmetrisches Kabel (Stereoklinke) verwenden, werden sowohl Clock- als auch
Startsignale übertragen. Über ein unsymmetrisches Kabel (Monoklinke) kann lediglich das Clock-Signal
übertragen werden.
1.4.2. MIDI-Eingang/-Ausgang
Nutzen Sie die zwei mitgelieferten Adapterkabel (symmetrische Miniklinke auf 5-pin DIN-
MIDI) mit grauem Klinkenstecker, um MIDI-Signale von anderen Geräten zu empfangen
bzw. BeatStep Pros MIDI-Signale an andere Geräte weiterzuleiten. Alle Dehregler, Pads und
Step-Tasten an BeatStep Pro lassen sich einzeln speziell Ihren Anforderungen entsprechend
konfigurieren.
1.4.3. USB- und Netzteilanschluss
Über diesen Anschluss wird nicht nur die Kommunikation mit dem Rechner, sondern auch
die Stromversorgung bewerkstelligt. Sie können BeatStep Pro auch "standalone" betreiben,
das heißt ohne angeschlossenen Rechner. Nutzen Sie dann ein herkömmliches USB-Netzteil
(5V und mindestens 500mA), wie es auch bei diversen Smartphones mit Micro-USB-
Anschluss zum Einsatz kommt.
1.4.4. An-/Ausschalter
Wenn Sie das Gerät ausschalten wollen, ohne das USB-Kabel zu lösen, verwenden Sie
diesen kleinen Schieberegler.
1.4.5. Anschluss für Kensington-Schloss
BeatStep Pro ist äußerst portabel und sollte gerade deswegen auch nur dorthin bewegt
werden, wo Sie ihn nutzen wollen. Daher steht auf der Rückseite des Gerätes ein Anschluss
für ein Kensington-Schloss zur Verfügung, mit dem sich BeatStep Pro sichern lässt.
Arturia - Bedienungsanleitung BeatStep Pro - BeatStep Pro - Übersicht
Synchronisation [p.79]
finden Sie mehr Informationen hierzu.
14
