Betriebsanleitung
(Originaltext)

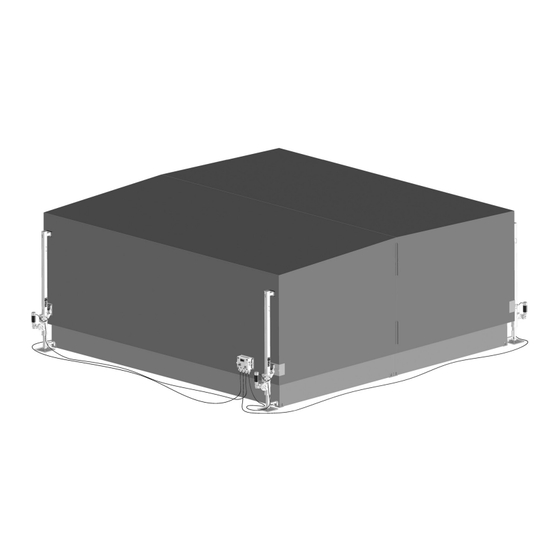

Abnehmbare Hebevorrichtung
Typ 1889.12-213629
Typ 1889.15-232628
mit Elektroantrieb
für automatische Nivellierung
haacon hebetechnik gmbh
Josef-Haamann-Str. 6
D-97896 Freudenberg/Main
Tel: +49 (0) 93 75/84-0
Fax: +49 (0) 93 75/84-66
e-mail: haacon@haacon.de
Internet: www.haacon.com
094273_f_de_hebvrr_s
haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für haacon 1889
Inhaltszusammenfassung für haacon 1889
- Seite 1 Nivellierung haacon hebetechnik gmbh Josef-Haamann-Str. 6 D-97896 Freudenberg/Main Tel: +49 (0) 93 75/84-0 Fax: +49 (0) 93 75/84-66 e-mail: haacon@haacon.de Internet: www.haacon.com 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66...
- Seite 2 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66...
-
Seite 3: Inhaltsverzeichnis
Betriebsanleitung auch Betriebsanweisungen im Sinne des Arbeitsschutzgesetzes und der Arbeitsmit- telbenutzungsverordnung bereitstellen. Sicherheitshinweis-Schilder und Bedienhinweis-Schilder am Gerät in einem gut lesbaren Zustand hal- ten. Beschädigte oder unlesbar gewordene Schilder umgehend erneuern. 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66... -
Seite 4: Sicherheitshinweise
Schäden oder Mängel an der Hebevorrichtung Typ 1889.12 und Typ 1889.15 mit automatischer Nivel- lierung sind sofort dem Verantwortlichen zu melden. Bis zur Behebung der Schäden bzw. Mängel darf mit der Hebevorrichtung nicht gearbeitet werden! 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66... -
Seite 5: Wartung Und Reparatur
4. Voraussetzung für den ordnungsgemäßen Betrieb ist ein ausgerichtetes Grundsystem. Über- schreitet die Schrägstellung des Grundsystems einen Winkel von 4° bei Typ 1889.12 oder 1° bei Typ 1889.15, so unterbindet die Steuerung das Bewegen der Last. Bei einer Schrägstellung größer 1°... - Seite 6 ACHTUNG! gefährliche elektrische Spannung Die obige Abbildung zeigt die Hinweisschilder vom Typ 1889.12. Beim Typ 1889.15 ist lediglich die Win- kelangabe 1° abweichend. Des weiteren ist am Bedienteil (Handsteuergerät) eine Erklärung der Betriebsarten angebracht. Alle Sicherheitshinweis-Schilder und Bedienhinweis-Schilder an der Hebevorrichtung sind immer in einem gut lesbaren Zustand halten.
-
Seite 7: Technische Daten
Durch Umschalten auf Handsteuerung ist jede Stütze auch einzeln bedienbar. Die Hebevorrichtung wird von vier Elektromotoren bewegt. Die Anlage kann im Notfall mit vier aufsteckbaren Kurbeln bedient werden. 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66... -
Seite 8: Sicherheitseinrichtungen
Anheben einer nivellierten Last, nicht jedoch deren Führung! Ist das Grundsystem ent- sprechend vorbereitet, kann mit dem Anbau der Hebevorrichtung begonnen werden. 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66... - Seite 9 (1) drücken, Kurbel (1) in den Innenvierkant (2) des Stüt- zengetriebes (3) einführen, Knopf (4) lösen und Kurbel (1) bis zum Einrasten einschieben. 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66...
- Seite 10 (1) der Kurbel (2) drücken und Kurbel (2) abziehen. Abtriebswelle (3) des Getriebemotors (4) auf Seite der Raster- scheibe (5) in das Stützengetriebe (6) einführen. 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66...
- Seite 11 (2) der entsprechenden Stütze (3) verbinden. Dabei unbedingt gemäß nachfolgend aufgeführtem Verbindungsplan handeln. Dieser ist auch als Hinweisschild (4) auf jeder Stütze angebracht. 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66...
- Seite 12 Bedienteil (1) mittels Verbindungskabel (2) am Steuerka- sten (3) anschließen. Zuletzt die Verbindung zur Stromversorgung herstellen. Hierzu das Anschlusskabel (1) mit dem Steuerkasten verbinden. 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66...
-
Seite 13: E-Antrieb Und Verkabelung
Stellung: alle Stützen werden gleichzeitig angesteuert. Durch Betätigen des Tasters „An“ wird das System eingeschaltet (grüne Schalterleuchte). Durch Betätigen des Not-Aus Tasters wird das System abgeschaltet. 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66... -
Seite 14: Weitere Optionen Der Steuerung
Y- Achse. Bei einer Abweichung in der X- oder Y- Achse von mehr als 1° vom Nullpunkt er- tönt der im Handbedienteil eingebaute Piepser, im Display erscheint ein Blinklicht. Die maximale Neigung wird auf +- 4° beim Typ 1889.12-231629, +-1° beim Typ 1889.15-232628 in beiden Achsen begrenzt. -
Seite 15: Beschreibung Grundeinstellung
Zum Verlassen des Menüs beide Joysticks nach innen drücken. Das eingestellte Stromlimit sowie der Lageoffset des Sensors werden in den nichtflüchtigen Speicher übernommen. Anschließend die Steuerung Aus- und wieder Einschalten. 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66... -
Seite 16: Beschreibung Fehlermeldung
— das Grundsystem ausgerichtet ist (max. Neigung 4° beim Typ 1889.12-231629 und 1° beim Typ 1889.15-232628) BEACHTE: Laufen die Getriebemotoren bei Tieftemperatur nicht an, sollten diese ca. 2 Min. ohne Last laufen. 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66... -
Seite 17: Herstellen Der Einsatzbereitschaft
Mit dem linken Joystick alle Stützen ausfahren (vertikal nach oben „Auf“), bis die gewünschte Höhe erreicht ist, oder die Anlage bei Erreichen eines Endlagesensors automatisch abschaltet. Displayanzeige: (hier Stütze 2, obere Endlage erreicht) 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66... -
Seite 18: Wartung
Arbeitsschutzvorschriften, Unfallverhütungsvorschriften, Richtlinien und allgemein anerkannten Regeln der Technik (z.B. DIN-EN-Normen) soweit vertraut sind, dass sie den arbeitssicheren Zustand von Winden, Hub- und Zuggeräten beurteilen können. 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66... -
Seite 19: Wartungsarbeiten
– siehe Ersatzteilliste / -zeichnung Benennung: – siehe Ersatzteilliste / -zeichnung 11. Abbau, Entsorgung — Sicherheitshinweise beachten. — Gerät und dessen Inhaltsstoffe umweltgerecht entsorgen. 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66... -
Seite 20: Schaltpläne
12. Schaltpläne Steuereinheit - Boardplan - HM230S4P 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66... - Seite 21 Steuereinheit - Schaltplan - HM230S4C 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66...
- Seite 22 Leistungseinheit - Boardplan - HM230S4P 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66...
- Seite 23 Leistungseinheit - Schaltplan - HM230S4P 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66...
- Seite 24 Schaltbild S24BT – Bedienteil – Bestückungsplan B24BT – Bedienteil – 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66...
- Seite 25 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66...
- Seite 26 Ersatzteilzeichnung Typ 1889.12-231629 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66...
- Seite 27 100271 DIN 71412-A-M6x1-Ms Verbindungskabel Stütze4 150309 Senkschraube 140989 ISO 10642-M10x16-A2 Verbindungskabel 150310 10 m Bedienteil Sechskantschraube 120217 ISO 4017-M10x30-A2 Hinweisschildersatz 150311 Sicherungen 133403 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66...
- Seite 28 Ersatzteilzeichnung Typ 1889.15-232628 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66...
- Seite 29 Verbindungskabel 150310 10 m Bedienteil Kegelschmiernippel 100271 DIN 71412-A-M6x1-Ms Hinweisschildersatz 150311 Schmiernippelkappe 101190 GPN 985 B 0201 Sicherungen 133403 Sechskantschraube 120217 ISO 4017-M10x30-A2 094273_f_de_hebvrr_s haacon hebetechnik gmbh – Telefon +49 (0)9375 - 84-0 – Fax +49 (0) 9375 - 84-66...
