5
Abgasrohrlängen
5.3

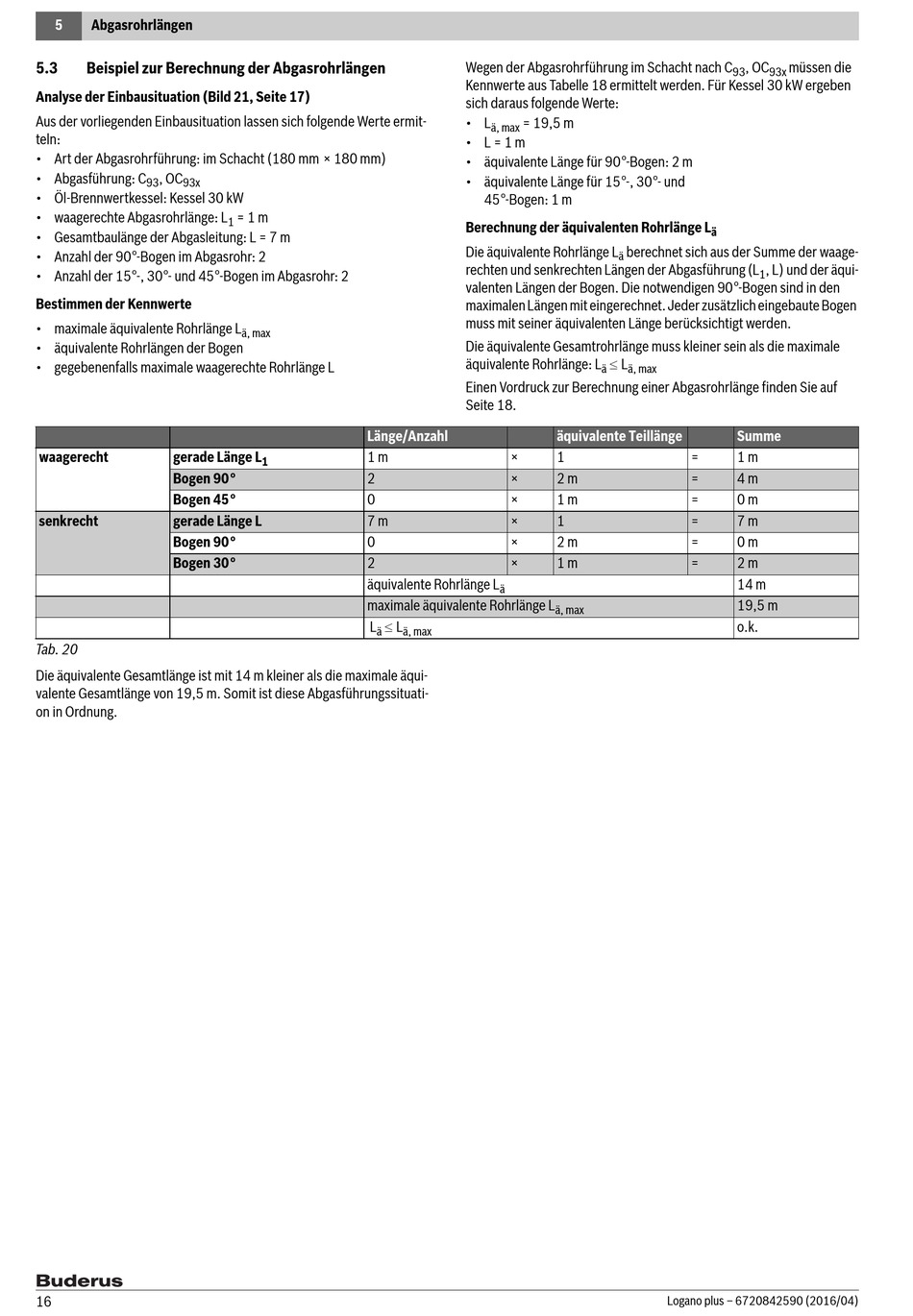

Beispiel zur Berechnung der Abgasrohrlängen
Analyse der Einbausituation (Bild 21, Seite 17)
Aus der vorliegenden Einbausituation lassen sich folgende Werte ermit-
teln:
• Art der Abgasrohrführung: im Schacht (180 mm × 180 mm)
• Abgasführung: C
, OC
93
93x
• Öl-Brennwertkessel: Kessel 30 kW
• waagerechte Abgasrohrlänge: L
• Gesamtbaulänge der Abgasleitung: L = 7 m
• Anzahl der 90°-Bogen im Abgasrohr: 2
• Anzahl der 15°-, 30°- und 45°-Bogen im Abgasrohr: 2
Bestimmen der Kennwerte
• maximale äquivalente Rohrlänge L
• äquivalente Rohrlängen der Bogen
• gegebenenfalls maximale waagerechte Rohrlänge L
waagerecht
gerade Länge L
Bogen 90°
Bogen 45°
senkrecht
gerade Länge L
Bogen 90°
Bogen 30°
Tab. 20
Die äquivalente Gesamtlänge ist mit 14 m kleiner als die maximale äqui-
valente Gesamtlänge von 19,5 m. Somit ist diese Abgasführungssituati-
on in Ordnung.
16
= 1 m
1
ä, max
Länge/Anzahl
1 m
1
2
0
7 m
0
2
äquivalente Rohrlänge L
maximale äquivalente Rohrlänge L
L
L
ä
Wegen der Abgasrohrführung im Schacht nach C
Kennwerte aus Tabelle 18 ermittelt werden. Für Kessel 30 kW ergeben
sich daraus folgende Werte:
• L
= 19,5 m
ä, max
• L = 1 m
• äquivalente Länge für 90°-Bogen: 2 m
• äquivalente Länge für 15°-, 30°- und
45°-Bogen: 1 m
Berechnung der äquivalenten Rohrlänge L
Die äquivalente Rohrlänge L
rechten und senkrechten Längen der Abgasführung (L
valenten Längen der Bogen. Die notwendigen 90°-Bogen sind in den
maximalen Längen mit eingerechnet. Jeder zusätzlich eingebaute Bogen
muss mit seiner äquivalenten Länge berücksichtigt werden.
Die äquivalente Gesamtrohrlänge muss kleiner sein als die maximale
äquivalente Rohrlänge: L
Einen Vordruck zur Berechnung einer Abgasrohrlänge finden Sie auf
Seite 18.
äquivalente Teillänge
×
1
×
2 m
×
1 m
×
1
×
2 m
×
1 m
ä
ä, max
ä, max
, OC
93
93x
ä
berechnet sich aus der Summe der waage-
ä
, L) und der äqui-
1
L
ä
ä, max
Summe
=
1 m
=
4 m
=
0 m
=
7 m
=
0 m
=
2 m
14 m
19,5 m
o.k.
Logano plus – 6720842590 (2016/04)
