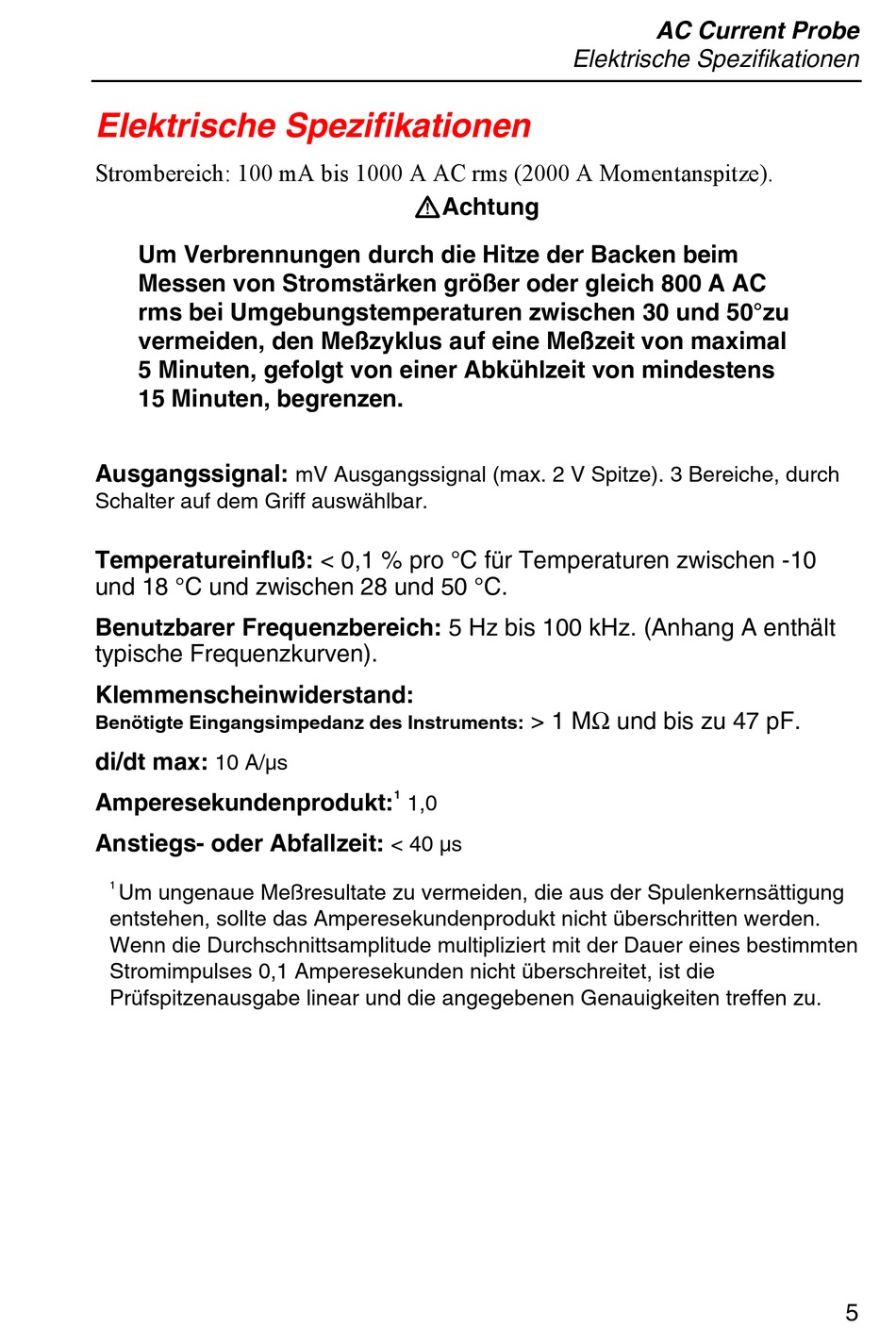

Elektrische Spezifikationen
Strombereich: 100 mA bis 1000 A AC rms (2000 A Momentanspitze).
Um Verbrennungen durch die Hitze der Backen beim
Messen von Stromstärken größer oder gleich 800 A AC
rms bei Umgebungstemperaturen zwischen 30 und 50°zu
vermeiden, den Meßzyklus auf eine Meßzeit von maximal
5 Minuten, gefolgt von einer Abkühlzeit von mindestens
15 Minuten, begrenzen.
Ausgangssignal:
Schalter auf dem Griff auswählbar.
Temperatureinfluß: < 0,1 % pro °C für Temperaturen zwischen -10
und 18 °C und zwischen 28 und 50 °C.
Benutzbarer Frequenzbereich: 5 Hz bis 100 kHz. (Anhang A enthält
typische Frequenzkurven).
Klemmenscheinwiderstand:
Benötigte Eingangsimpedanz des Instruments:
di/dt max:
10 A/µs
Amperesekundenprodukt:
Anstiegs- oder Abfallzeit:
1
Um ungenaue Meßresultate zu vermeiden, die aus der Spulenkernsättigung
entstehen, sollte das Amperesekundenprodukt nicht überschritten werden.
Wenn die Durchschnittsamplitude multipliziert mit der Dauer eines bestimmten
Stromimpulses 0,1 Amperesekunden nicht überschreitet, ist die
Prüfspitzenausgabe linear und die angegebenen Genauigkeiten treffen zu.
WAchtung
mV Ausgangssignal (max. 2 V Spitze). 3 Bereiche, durch
1
1,0
< 40 µs
AC Current Probe
Elektrische Spezifikationen
> 1 MΩ und bis zu 47 pF.
5
