3. Aufstellung und Anbindung

3.6. Heizungseinbindung

Das BHKW-Modul übernimmt im üblichen bivalenten Betrieb die thermische Grundlastversorgung einer
Anlage. Der Heizungskessel wird über die Spitzenlastkesselanforderung (Option) nur zugeschaltet, um die
Wärmebedarfsspitzen abzudecken.
Dabei kann der Spitzenlastkessel parallel oder in Reihe (Rücklaufanhebung) zum Pufferspeicher geschaltete
werden.

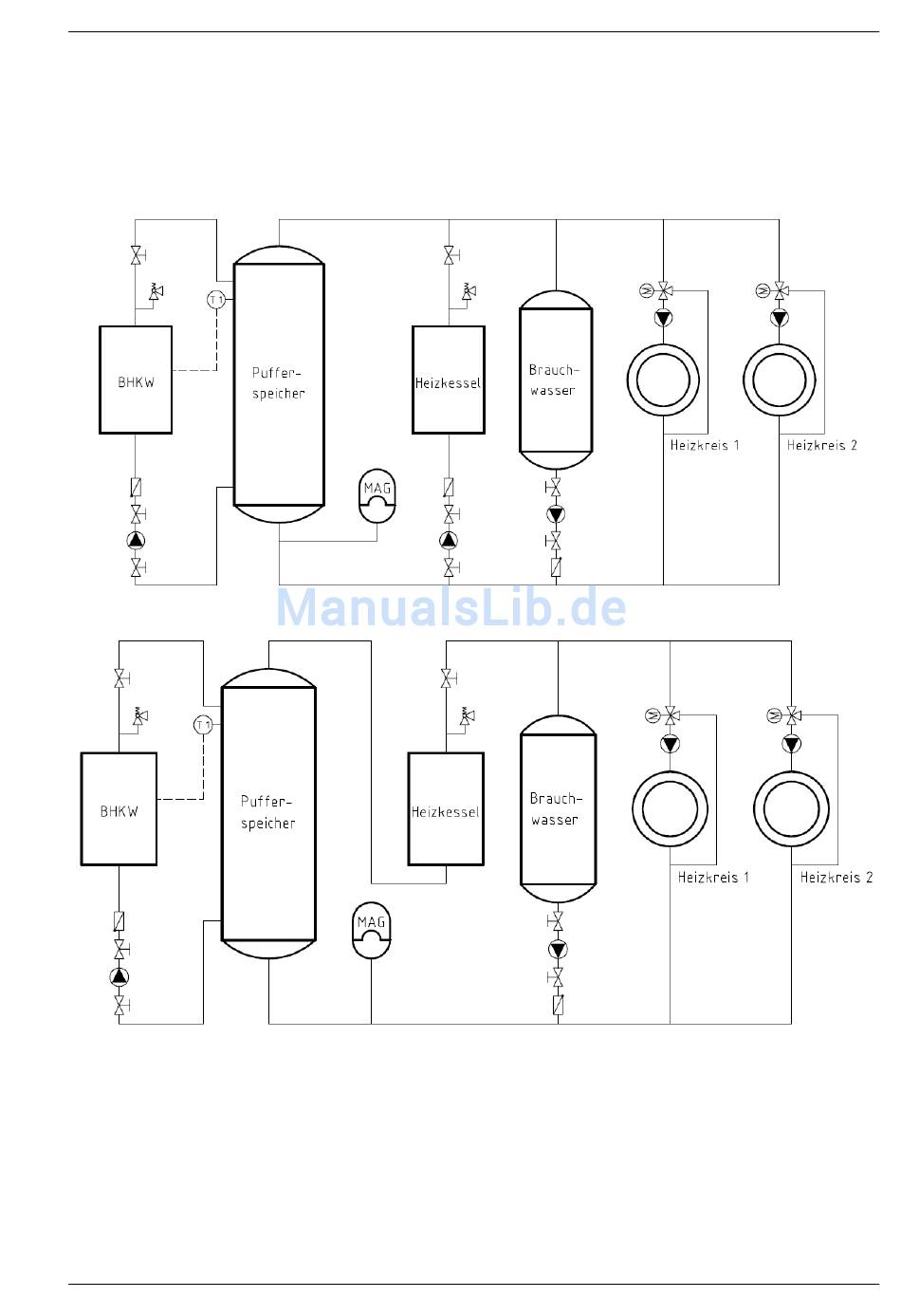

Abb.: Parallelschaltung von Spitzenlastkessel und BHKW
Abb.: Reihenschaltung von Spitzenlastkessel und BHKW

3.6.1. Pufferspeicher

In der Regel erfolgt der Anschluss des BHKW direkt an einen Pufferspeicher, da das wirtschaftliche
Optimum einer BHKW-Anlage bei langen Laufzeiten im Vollastbetrieb erreicht wird. Da in den meisten Fällen
Verbraucher (Heizkreise) mit unstetiger Wärmeabnahme zu versorgen sind, kommt dem Pufferspeicher hier
eine zentrale Bedeutung zu:
Überschusswärme kann im Puffer gespeichert werden, sodass das BHKW nicht sofort abgewählt
werden muss, sobald der momentane Wärmebedarf der Verbraucher unter die vom BHKW
abgegebene thermische Leistung sinkt.
KW Energie GmbH & Co. KG
3.6
