3. Aufstellung und Anbindung
Kombinationsschalldämpfer KSD →
(Standardlieferumfang smartblock

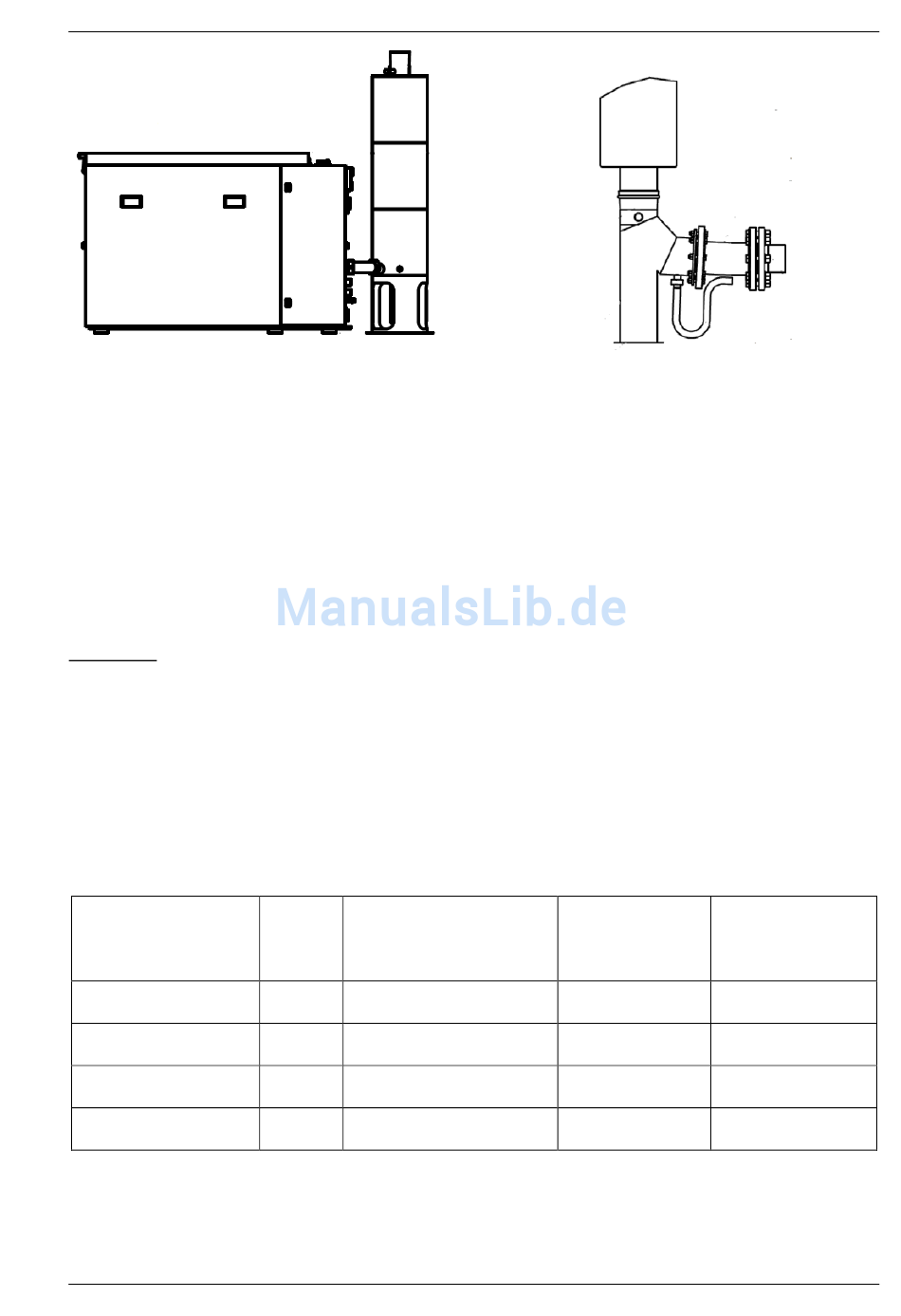

Abb.: Kombinationsschalldämpfer, Beispiel smartblock
Im Gegensatz zu Heizkesseln wird in einem Motor der Brennstoff nicht in einer offenen Flamme verbrannt,
sondern dieser im Zylinder gezielt zur Zündung bzw. Explosion gebracht. Bei jedem Arbeitstakt drückt der
Motor das Abgas mit Überdruck pulsierend in die Abgasleitung. Die Höhe des Überdrucks richtet sich dabei
nach den Widerständen in der Abgasleitung. Der Gesamtwiderstand der Abgasanlage ergibt sich aus der
Summe der Einzelwiederstände in der Rohrleitung (Bögen, Rohre) und muss für jede Abgasanlage vom
Kaminbauer berechnet werden.
Im Einzelnen werden folgende Anforderungen an ein BHKW-Abgassystem gestellt:
•
Druckdicht
•
Pulsationsfest
•
Kondenswasserfest (korrosiv) z.B.: Edelstahl 1.4571 oder Kunststoff (Technaflon)
ACHTUNG: Aufgrund der Oberflächentemperaturen der Abgasleitungen von > 50°C ist gegebenenfalls eine
Isolierung der Abgasleitung (Berührungsschutz) im Aufstellraum und an den erreichbaren Kaminstellen
vorzusehen.
Die Abgase der Blockheizkraftwerke werden mittels druckdichter Abgasleitung bis über Dach abgeführt.
Grundsätzlich ist darauf zu achten, dass der Abgasaustritt nicht in unmittelbarer Nähe von Balkonen,
Dachfenstern, Lüftungsöffnungen oder ähnlichem liegt. Hier sind die Vorschriften nach FeuVO zu beachten.
Der Richt-Querschnitt der Abgasleitung kann der nachfolgenden Tabelle entnommen werden. Als druckdicht
gilt eine geschweißte Abgasleitung nach DIN 4133 aus Rohren und Bögen mit mindestens 1,5 mm
Wandstärke. Alternativ empfehlen wir die Verwendung unseres metallisch, konisch dichtendes BHKW-
Abgassystems der Firma JEREMIAS (System ew-kl, dw-kl).
BHKW Typ
®
smartblock
7,5 / 7,5s
®
smartblock
22 / 22s
®
smartblock
33 / 33s
®
smartblock
50
Der Abgasgegendruck der gesamten Abgasleitung darf 5 mbar nicht überschreiten, da andernfalls Abgas
über den Kondensatsiphon und die Kondensatleitung in den Aufstellraum gelangen kann. Der
Abgasgegendruck sollte ebenso wie der Kondensatfüllstand im Siphon regelmäßig überprüft werden. Bei
KW Energie GmbH & Co. KG
®
7,5 - 33)
®
7,5 - 33
Kombinations-
Durch-
schalldämpfer (KSD)
messer
Abgasansschluss-Kit
1
DN 80
KSD GJ 80
DN 100
KSD GJ 100
DN 100
KSD GJ 100
DN 120
A-Kit GJ 120
Abb.: Abgasanschlusskit, smartblock
Abgasnach-
schalldämpfer
(NSD)
-
1
-
1
-
2
DN120 (2 Stück)
1)
Standardlieferumfang
Nachschalldämpfer &
Abgasanschluss-Kit
(optionales Zubehör
®
smartblock
50)
®
50
Max.
Abgasgegendruck
5,0 mbar
5,0 mbar
5,0 mbar
2
5,0 mbar
2)
optionales Zubehör
3.4
