Seite 5/5

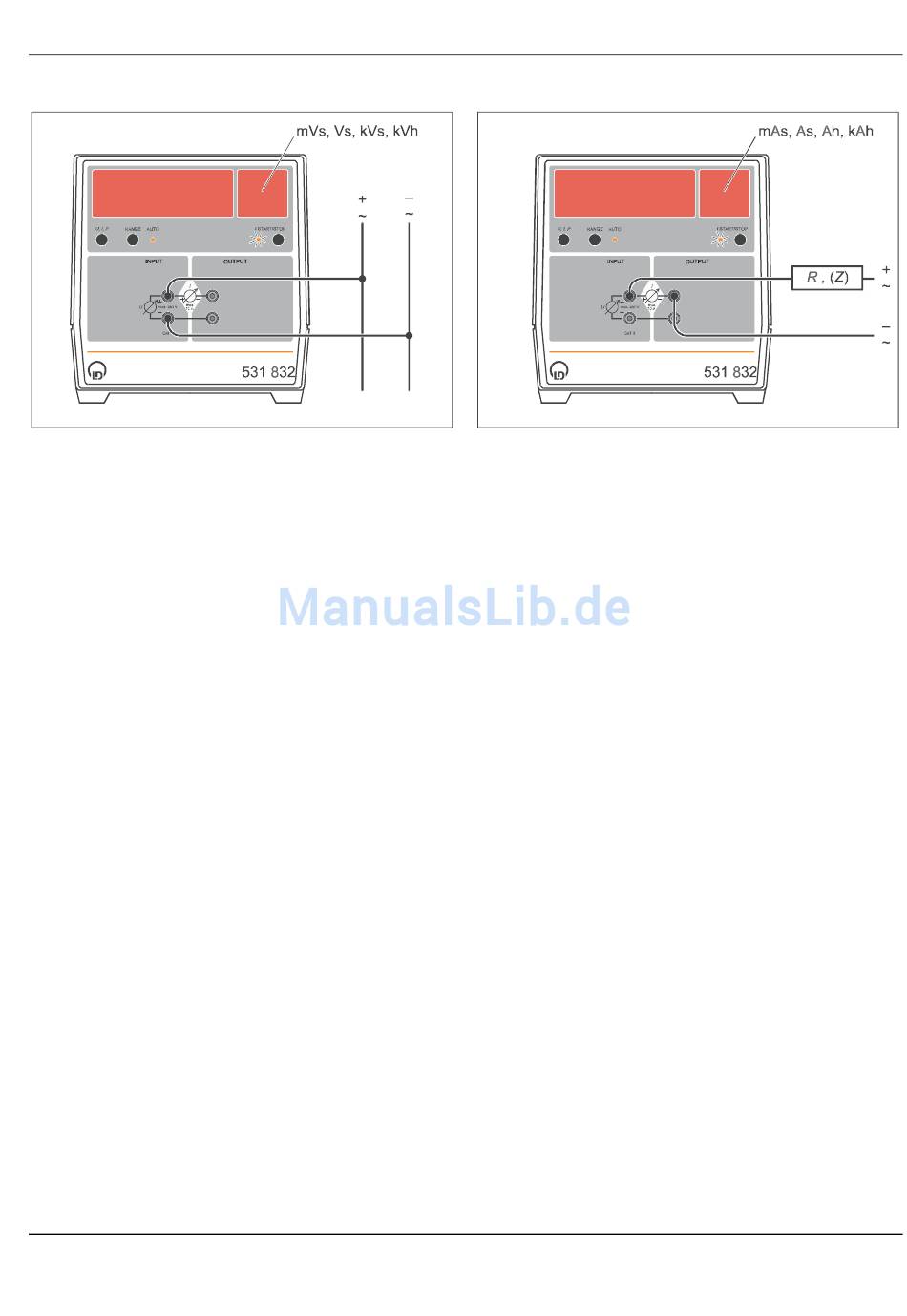

4.5 Messung des Spannungsstoßes:
- 4-mm-Eingangsbuchsen beschalten.
- Einen geeigneten Spannungsmessbereich wählen (siehe
4.1).
- Durch gleichzeitiges Drücken der Taster U, I, P und Taster
t START/STOP in der Einheitenanzeige die Einheit mVs, Vs,
kVs oder kVh auswählen.
Nun erscheint der Spannungsstoß anstelle der elektrischen
Arbeit in der Auswahlliste des Tasters U, I, P .
- Mit Taster t START/STOP die Integration starten.
- Nach Ablauf der gewünschten Messzeit t mit dem Taster
t START/STOP die Integration stoppen.
Hinweis zur physikalischen Größe Spannungsstoß:
Der Spannungsstoß Φ nach Ablauf der Messzeit t ist das Zeit-
integral über die Spannung U:
t
( )
( )
∫
Φ
=
t
U t ' dt '
0
Hinweis zur Genauigkeit:
Bei der Integration sehr kleiner Messgrößen können ihre Mess-
fehler (z.B. Offsetfehler und Rundungsfehler) das Ergebnis ver-
fälschen.
Hinweis zu den Spannungs-Messbereichen:
Während eines automatischen Umschaltvorganges bei Über-
oder Unterschreiten eines Messbereiches wird das Integral
kurzzeitig nicht korrekt berechnet. Vor einer nur wenige Sekun-
den dauernden Integration sollte daher ein geeigneter Messbe-
reich für die Spannung ausgewählt werden.
Anwendungsbeispiel:
Faradaysches Induktionsgesetz: Beim Eintauchen eines Per-
manentmagneten in eine Spule misst man den Spannungsstoß
∆Φ, beim Wiederherausziehen den Spannungsstoß −∆Φ.
LD Didactic GmbH . Leyboldstrasse 1 . D-50354 Huerth / Germany . Phone (02233) 604-0 . Fax (02233) 604-222 . e-mail: info@ld-didactic.de
by LD Didactic GmbH
4.6 Messung der Ladung:
- Obere 4-mm-Eingangs- und obere 4-mm-Ausgangsbuchse
beschalten.
- Einen geeigneten Strommessbereich wählen (siehe 5.2).
- Durch gleichzeitiges Drücken der Taster U, I, P und Taster
t START/STOP in der Einheitenanzeige die Einheit mAs, As,
Ah oder kAh auswählen.
Nun erscheint die Ladung anstelle der elektrischen Arbeit in
der Auswahlliste des Tasters U, I, P .
- Mit Taster t START/STOP die Integration starten.
- Nach Ablauf der gewünschten Messzeit t mit dem Taster
t START/STOP die Integration stoppen.
Hinweis zur physikalischen Größe Ladung:
Die bis zum Ablauf der Messzeit t geflossene Ladung Q ist das
Zeitintegral über die Stromstärke I:
t
( )
( )
∫
=
Q t
I t ' dt '
0
Hinweis zur Genauigkeit:
Bei der Integration sehr kleiner Messgrößen können ihre Mess-
fehler (z.B. Offsetfehler und Rundungsfehler) das Ergebnis ver-
fälschen.
Hinweis zu den Strom-Messbereichen:
Während eines automatischen Umschaltvorganges bei Über-
oder Unterschreiten eines Messbereiches wird das Integral
kurzzeitig nicht korrekt berechnet. Vor einer nur wenige Sekun-
den dauernden Integration sollte daher ein geeigneter Messbe-
reiche für die Stromstärke ausgewählt werden.
Anwendungsbeispiel:
Bestimmung der Faradayschen Konstante durch Messung der
Gasentwicklung bei einer Elektrolyse und der dazu benötigten
Ladung Q, Bestimmung der Ladung auf einem Kondensator.
Gebrauchsanweisung 531 832
Printed in the Federal Republic of Germany
Technical alterations reserved
