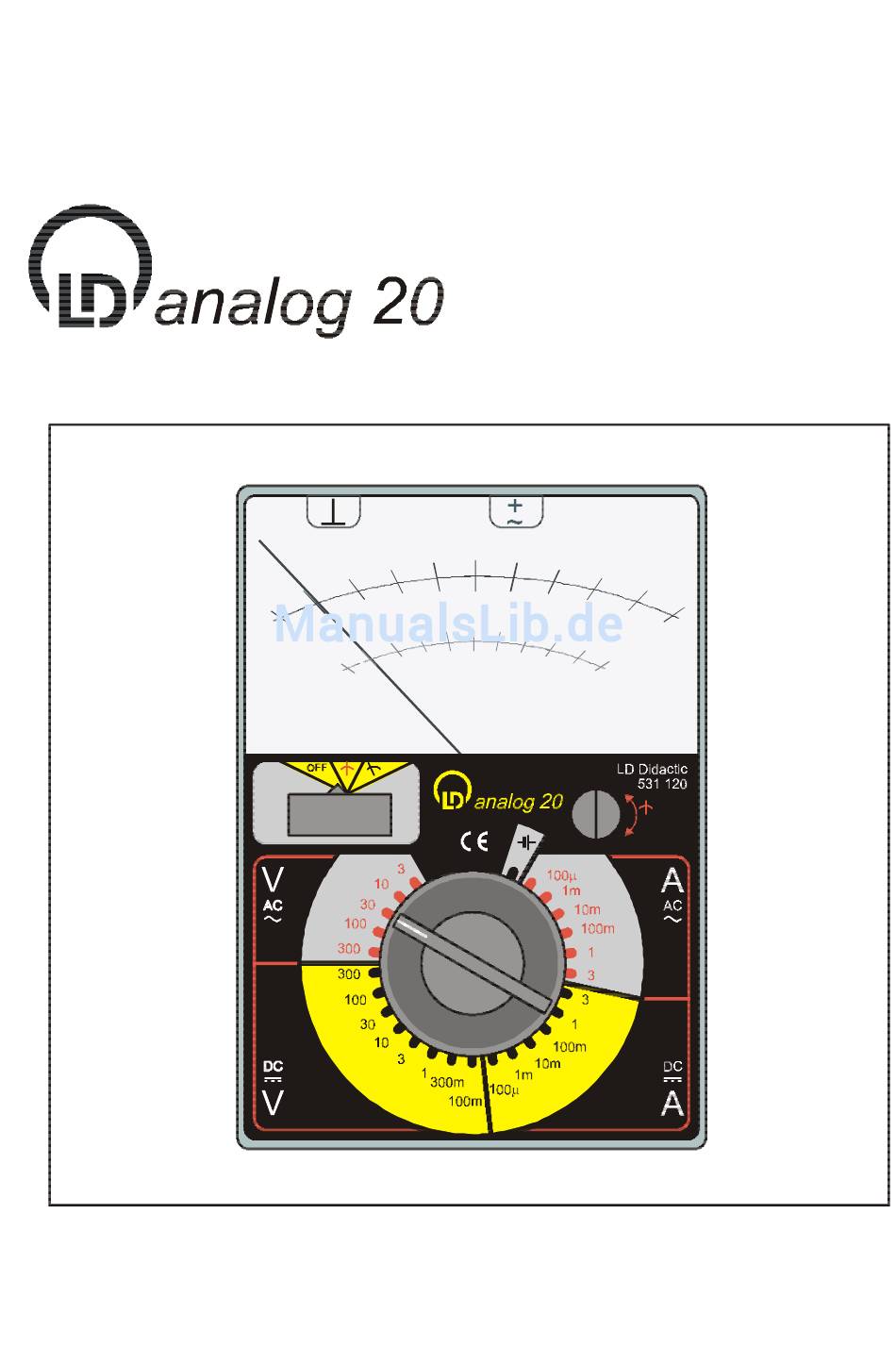

- Seite 1 LD Didactic GA 531 120, 06/05-Sel Analog-Multimeter Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Technische Daten ............... 9 Allgemeine Daten ..............9 Referenzbedingungen............9 Genauigkeit ................9 Einflussgrößen und Nenngebrauchsbereiche...... 9 Elektrische Sicherheit............9 Elektromagnetische Verträglichkeit ........9 Überlastschutz............... 9 Wartung ................10 Reinigung ................10 Batterie ................10 Bedeutung der Symbole........... 10 LD analog 20... -
Seite 3: Sicherheitshinweise
1 Sicherheitshinweise Das Analog-Multimeter LD analog 20 ist entsprechend den Sicher- heitsbestimmungen IEC EN 61010-1 gebaut und geprüft. Bei bestim- mungsgemäßer Verwendung ist die Sicherheit des Multimeters und der bedienenden Person gewährleistet. Die Sicherheit ist jedoch nicht gewährleistet, wenn das Multimeter unsachgemäß bedient oder unachtsam behandelt wird. -
Seite 4: Beschreibung
2 Beschreibung Das Analog-Multimeter LD analog 20 ist zur Messung von Spannun- gen und Strömen geeignet. Sämtliche Messbereiche können mit nur einem Drehschalter gewählt werden. Die Skala ist mit einem Spiegel hinterlegt, so dass der Zeigerausschlag weitgehend parallaxefrei abgelesen werden kann. -
Seite 5: Bedienung
- Messbereich wählen. - Messwerte auf schwarzer Skala ablesen. Hinweis: Nach ca. 45 Minuten wird automatisch die Stromversor- gung durch die eingelegte Batterie unterbrochen. Durch Aus- und erneutes Einschalten mit dem Schiebeschalter wird die Stromver- sorgung wieder aktiviert. LD Didactic... -
Seite 6: Messungen Mit Nullpunkt Mitte
- Messbereich wählen. - Multimeter waagerecht halten und Nullpunkt des Zeigers auf roter Skala mittels Drehknopf korrigieren. 4.8 Ausschalten - Nach Ende der Messung den Schiebeschalter stets auf OFF schieben, um unnötigen Batterieverbrauch zu vermeiden. LD analog 20... -
Seite 7: Spannungsmessungen
Das Multimeter ist an der Stelle in Reihe zum Verbrau- cher zu schalten, deren Spannung gegen Erde am ge- ringsten ist ! 6.1 Gleichstrom Messbereich: 3 A, ..., 100 µA DC 6.2 Wechselstrom Messbereich: 3 A, ..., 100 µA DC LD Didactic... -
Seite 8: Messbereiche Und Zulässige Überlast
Gleich- und Wechselstrom Messbereich Spannungsabfall zulässige Überlast 100 µA 55 mV 30 mA 1 mA 55 mV 110 mA 10 mA 55 mV 400 mA 100 mA 55 mV 1,4 A 55 mV 2,1 A 55 mV 4,0 A LD analog 20... -
Seite 9: Technische Daten
Frequenz (1,5 kHz bis 3 kHz): ±5% der Skalenlänge 8.5 Elektrische Sicherheit: Sicherheitsbestimmungen: EN 61010-1 Überspannungskategorie: CAT III: 300 V Verschmutzungsgrad: 8.6 Elektromagnetische Verträglichkeit: Störaussendung: EN 500081-2 Störfestigkeit: EN 500082-2 8.7 Überlastschutz: F 3,15 A 300 V (IEC127, ∅5 mm × 20 mm) LD Didactic... -
Seite 10: Wartung
Erdesymbol / Massesymbol Gleichstrom, -spannung / Wechselstrom, -spannung Genauigkeitsklasse 2 / 3 Skalennullpunkt links / Skalennullpunkt Mitte LD Didactic GmbH Leyboldstrasse 1 D-50354 Huerth Phone (02233) 604-0 by LD Didactic GmbH Fax (02233) 604-222 Printed in Slovenia e-mail: info@ld-didactic.de Technical alterations reserved...
