LD Didactic Digitalmultimeter P Gebrauchsanweisung

06/05-W97-Hund

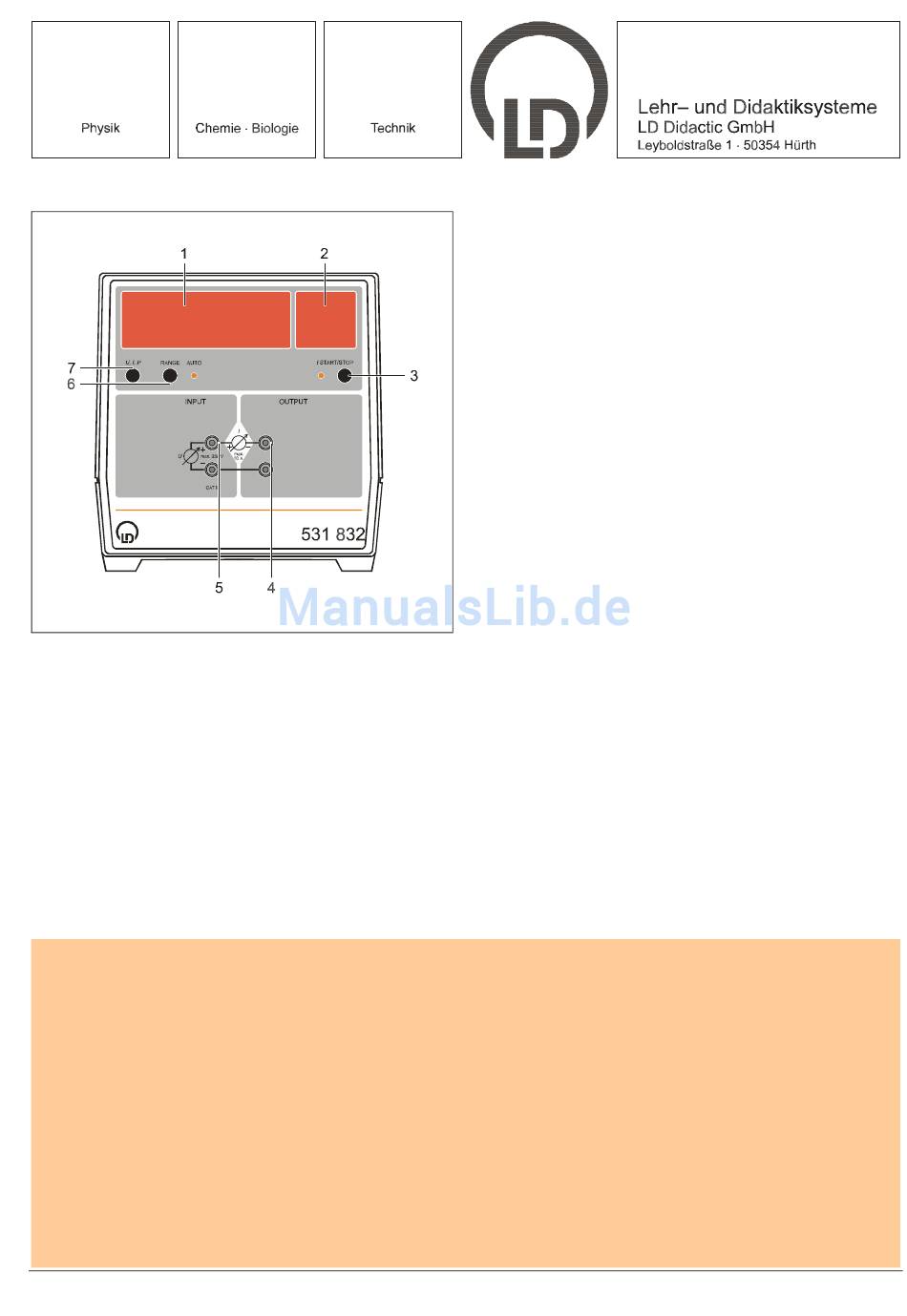

1 Zahlenwertanzeige
2 Einheitenanzeige
3 Taster t START/STOP, mit Status-LED
4 Ausgang
5 Eingang
6 Taster RANGE, mit Status-LED
7 Taster U, I, P
Sicherheitshinweise
Das Digitalmultimeter P entspricht den Sicherheitsbestim-
mungen für elektrische Mess-, Steuer-, Regel- und Laborge-
räte nach DIN EN 61010 Teil 1 und ist nach Schutzklasse I
aufgebaut. Es ist für den Betrieb in trockenen Räumen vor-
gesehen, welche für elektrische Betriebsmittel oder Einrich-
tungen geeignet sind.
Bei bestimmungsgemäßem Gebrauch ist der sichere Betrieb
des Gerätes gewährleistet. Die Sicherheit ist jedoch nicht
garantiert, wenn das Gerät unsachgemäß bedient oder un-
achtsam behandelt wird. Wenn anzunehmen ist, dass ein
gefahrloser Betrieb nicht mehr möglich ist, ist das Gerät
unverzüglich außer Betrieb zu setzen (z.B. bei sichtbaren
Schäden).
• Vor Erstinbetriebnahme überprüfen, ob der auf dem Leis-
tungsschild (Gehäuse-Rückseite) aufgedruckte Wert für
die Netzanschlussspannung mit dem ortsüblichen Wert
übereinstimmt.
Gebrauchsanweisung 531 832
Digitalmultimeter P (531 832)
1 Beschreibung
Das Digitalmultimeter P ist als universelles Multimeter mit
Leistungsmesser für den Einsatz in Vorlesungen, im Demonst-
rationsunterricht und in Praktika konzipiert. Der Leistungsbe-
reich erstreckt sich über 12 Dekaden von nW bis kW.
Das Gerät misst die Effektivspannung U, den Effektivstrom I
und die Wirkleistung P bei Spannungen und Strömen beliebi-
ger Kurvenform und bestimmt wahlweise die elektrische Arbeit
W = ∫ P(t) dt, den Spannungsstoß Φ = ∫ U(t) dt oder die Ladung
Q = ∫ I(t) dt.
• Vor Inbetriebnahme das Gehäuse auf Beschädigungen
untersuchen. Bei Funktionsstörungen oder sichtbaren
Schäden das Gerät außer Betrieb setzen und gegen un-
beabsichtigten Betrieb sichern.
• Gerät nur an Steckdosen mit geerdetem Nullleiter und
Schutzleiter anschließen.
• Gerät nicht mit Spannungen über 250 V und Strömen
über 10 A beschalten.
• Defekte Sicherung nur mit einer dem Originalwert ent-
sprechenden Sicherung ersetzen.
• Lüftungsschlitze am Gehäuse immer frei lassen, um aus-
reichende Luftzirkulation zu gewährleisten.
• Gerät nur durch eine Elektrofachkraft öffnen lassen.
• Beim Experimentieren mit berührungsgefährlichen Span-
nungen nur (unbeschädigte) Sicherheitsexperimentierka-
bel verwenden.
