Gebrauchsanweisung 531 832

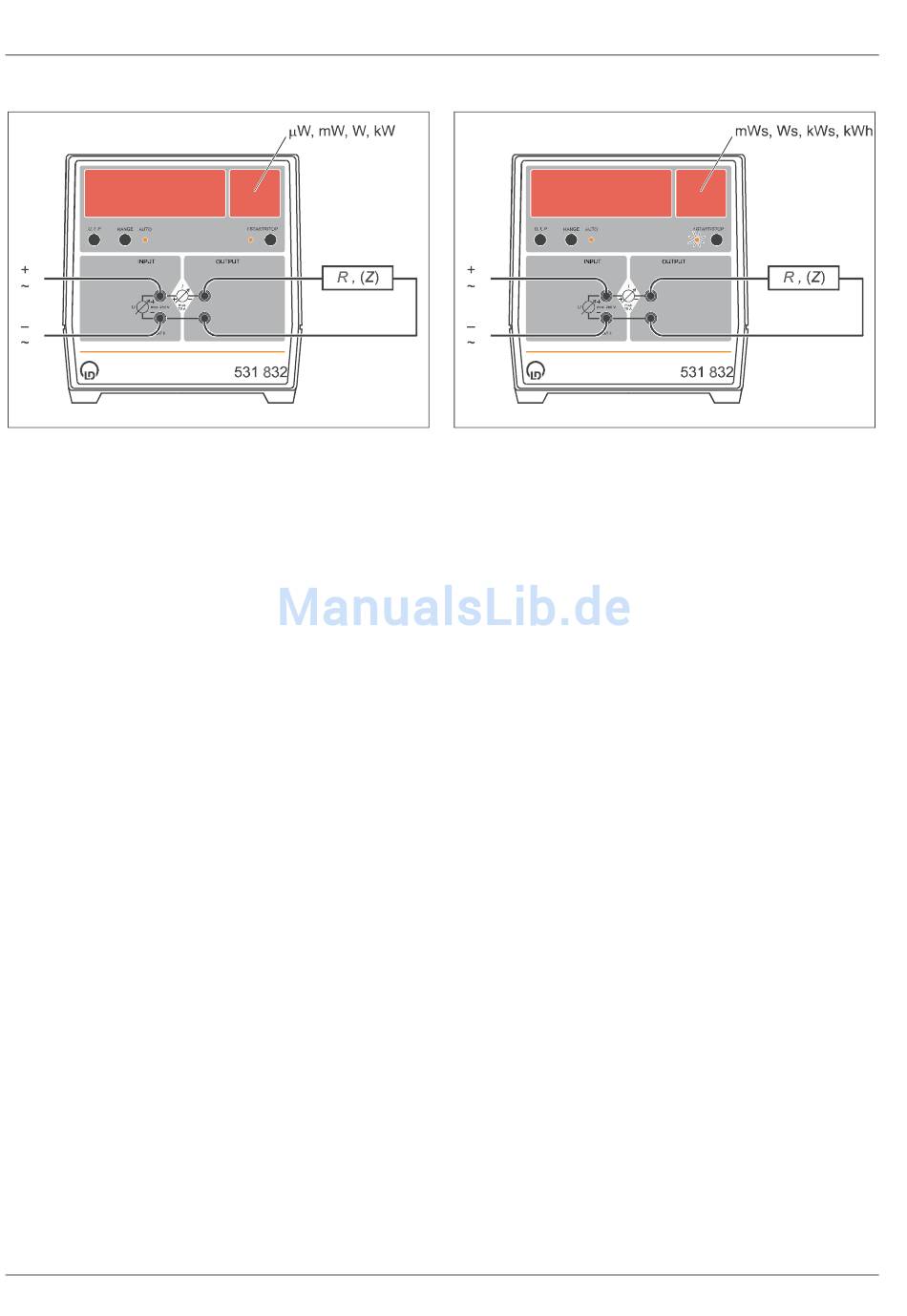

4.3 Messung der Leistung :
Zur Messung der aufgenommenen Leistung eines Verbrau-
chers:
- Versorgungsspannung an 4-mm-Eingangsbuchsen und Ver-
braucher an 4-mm-Ausgangsbuchsen anschließen.
Zur Messung der abgegebenen Leistung einer Spannungsquel-
le (z.B. Generator, Solarzelle):
- Spannungsquelle an 4-mm-Ausgangsbuchsen und Verbrau-
cher (Last) an 4-mm-Eingangsbuchsen anschließen.
- Mit Taster U, I, P in der Einheitenanzeige die Einheit µW,
mW, W oder kW auswählen.
Hinweis zu den Messgrößen:
Die angezeigte Leistung ist die Wirkleistung, d.h. bei Wechsel-
spannungen wird die Phasenverschiebung zwischen U und I
berücksichtigt.
In die Ausgangsbuchsen eingespeiste Leistung wird negativ
angezeigt.
Die angezeigte Spannung U entspricht der Spannung an den
Ausgangsbuchsen (bei einem Stromfluss I durch das Messge-
rät wird der Spannungsabfall
Hinweis zur Wahl der Anzeigebereiche:
Wird der gewählte Anzeigebereich überschritten, so wird in
jedem Fall automatisch der nächstgrößere Anzeigebereich
eingeschaltet.
Hinweis zur Genauigkeit:
Bei Wechselspannungen können Kabelkapazitäten innerhalb
und außerhalb des Geräts für einen kleinen Blindstrom im µA-
Bereich sorgen. Ohmsche Verluste dieses Blindstrom im Kabel
verursachen u.U. eine kleine aber messbare Wirkleistung im
µW- oder mW-Bereich.
Anwendungsbeispiele:
Leistung eines Thermoelements; Leistung einer Solarzelle,
einer Brennstoffzelle, eines galvanischen Elements; Leistungs-
anpassung und Wirkungsgrad am Transformator; Leistung von
Motor und Generator
∆ =
⋅ berücksichtigt).
U
R
I
Shunt
4.4 Messung der elektrischen Arbeit :
Zur Messung der aufgenommenen elektrischen Arbeit eines
Verbrauchers:
- Versorgungsspannung an 4-mm-Eingangsbuchsen und Ver-
braucher an 4-mm-Ausgangsbuchsen anschließen.
Zur Messung der abgegebenen elektrischen Arbeit einer Span-
nungsquelle (z.B. Generator, Solarzelle):
- Spannungsquelle an 4-mm-Ausgangsbuchsen und Verbrau-
cher (Last) an 4-mm-Eingangsbuchsen anschließen.
- Einen geeigneten Spannungsmessbereich und einen geeig-
neten Strommessbereich wählen (siehe 4.1 und 4.2).
- Mit Taster U, I, P in der Einheitenanzeige die Einheit mWs,
Ws, kWs oder kWh auswählen.
Falls beim Weiterblättern mit Taster U, I, P keine dieser Ein-
heiten wählbar ist, können sie durch gleichzeitiges Drücken der
Taster U, I, P und Taster t START/STOP in die Auswahlliste
aufgenommen werden.
- Mit Taster t START/STOP die Integration starten.
- Nach Ablauf der gewünschten Messzeit t mit dem Taster
t START/STOP die Integration stoppen.
Hinweis zur physikalischen Größe elektrische Arbeit:
Die bis zum Ablauf der Messzeit t verrichtete elektrische Arbeit
W ist das Zeitintegral über die Leistung P:
t
( )
( )
∫
=
W t
P t ' dt '
0
Hinweis zur Genauigkeit:
Bei der Integration sehr kleiner Messgrößen können ihre Mess-
fehler (z.B. Offsetfehler und Rundungsfehler) das Ergebnis ver-
fälschen.
Hinweis zu den Strom- und Spannungs-Messbereichen:
Während eines automatischen Umschaltvorganges bei Über-
oder Unterschreiten eines Messbereiches wird das Integral
kurzzeitig nicht korrekt berechnet. Vor einer nur wenige Sekun-
den dauernden Integration sollten daher geeignete Messberei-
che für Strom und Spannung ausgewählt werden.
Anwendungsbeispiel:
Wechselstromzähler; elektrische Arbeit einer Brennstoffzelle,
eines galvanischen Elements; Energieinhalt eines Kondensa-
tors
Seite 4/5
