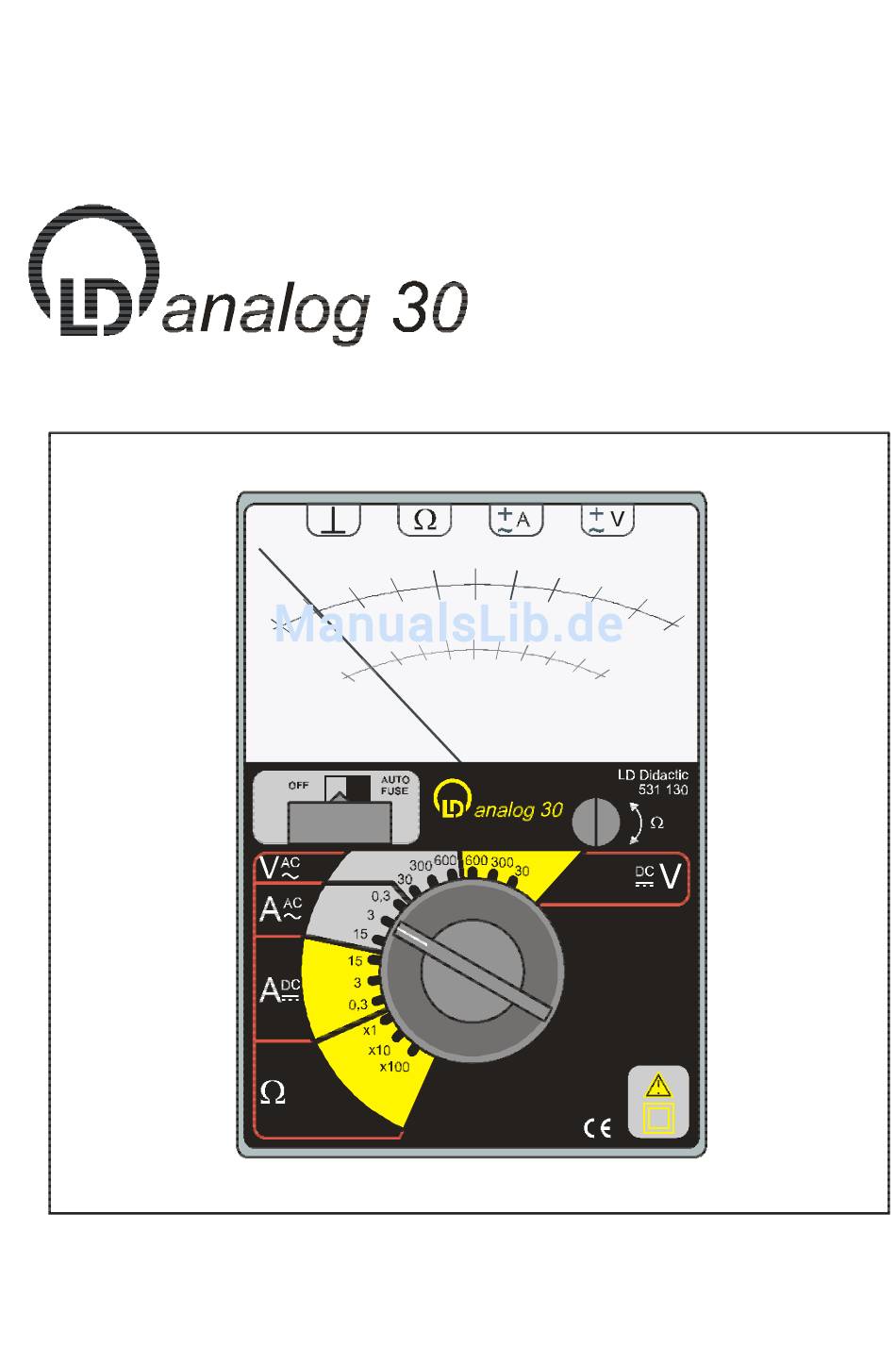

- Seite 1 LD Didactic GA 531 130, 06/05-Sel Analog-Multimeter Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Allgemeine Daten ..............8 Referenzbedingungen............9 Genauigkeit ................9 Einflussgrößen und Nenngebrauchsbereiche...... 9 Elektrische Sicherheit............9 Elektromagnetische Verträglichkeit ........9 Überlastschutz............... 9 Wartung ................10 10.1 Reinigung ................10 10.2 Batterie ................10 Bedeutung der Symbole........... 10 LD analog 30... -
Seite 3: Sicherheitshinweise
1 Sicherheitshinweise Das Analog-Multimeter LD analog 30 ist entsprechend den Sicher- heitsbestimmungen IEC EN 61010-1 gebaut und geprüft. Bei bestim- mungsgemäßer Verwendung ist die Sicherheit des Multimeters und der bedienenden Person gewährleistet. Die Sicherheit ist jedoch nicht gewährleistet, wenn das Multimeter unsachgemäß bedient oder unachtsam behandelt wird. -
Seite 4: Beschreibung
2 Beschreibung Das Analog-Multimeter LD analog 30 ist zur Messung von Spannun- gen, Strömen und Widerständen geeignet. Sämtliche Messbereiche können mit nur einem Drehschalter gewählt werden. Die Skala ist mit einem Spiegel hinterlegt, so dass der Zeigerausschlag weitge- hend parallaxefrei abgelesen werden kann. -
Seite 5: Bedienung
- Messbereichschalter auf Position ×1 Ω stellen. und Ω kurzschließen. - Messbuchsen - Endausschlag 0 Ω mit Potentiometerdrehknopf einstellen. Lässt sich der Endausschlag nicht mehr einstellen oder bleibt die Anzeige nicht mehr konstant, muss die Batterie ausgetauscht wer- den. LD Didactic... -
Seite 6: Spannungsmessungen
Bei Strömen über 10 A darf nicht länger als 5 min gemes- sen werden ! - Schiebeschalter in Position AUTO FUSE schieben. 6.1 Gleichstrom bis 15 A Messbereich: 0,3, ..., 15 A DC Skala: V,A 6.2 Wechselstrom bis 15 A Messbereich: 0,3, ..., 15 A AC Skala: V,A LD analog 30... -
Seite 7: Widerstandsmessungen
- Bei Messungen an Halbleitern Pluspol an Buchse und Minus- pol an Ω anschließen. - Während länger andauernder Widerstandsmessungen und nach Umschalten in andere Widerstandsmessbereiche den Endaus- schlag 0 Ω überprüfen und gegebenenfalls nachregeln. Messbereich: Ω ×100, ..., Ω ×1 Skala: Ω LD Didactic... -
Seite 8: Messbereiche Und Zulässige Überlast
100 Ω ... 3,5 kΩ ... 500 kΩ ca. 0,6 mA 9 Technische Daten 9.1 Allgemeine Daten: Messbereiche: Skalenlänge: 87 mm Zeigeranschlag: 0 ... 100° 100 mm × 140 mm × 35 mm Abmessungen: Masse: 300 g LD analog 30... -
Seite 9: Referenzbedingungen
250 V AC geschützt Zusätzlich schützt eine Sicherung T 16 A 500 V (∅6,3 mm × 32 mm) die Strom- und Widerstandsbereiche gegen Überlast bis 500 V AC und DC, dabei können aber interne elektronische Bauteile bereits zerstört werden. LD Didactic... -
Seite 10: Wartung
Drehspulmesswerk (Kernmagnet) mit Gleichrichtung Gleichstrom, -spannung Wechselstrom, -spannung Genauigkeitsklasse 2,5 waagerechte Gebrauchslage durchgängige doppelte oder verstärkte Isolierung LD Didactic GmbH Leyboldstrasse 1 D-50354 Huerth Phone (02233) 604-0 by LD Didactic GmbH Fax (02233) 604-222 Printed in Slovenia e-mail: info@ld-didactic.de Technical alterations reserved...
