38 = 8 + 8 +
100V
COM
50 W
8 W
8 W
Die eingestellte Gesamtleistung aller Lautsprecher darf die maximale Ausgangsleis-
tung des 100 V-ELA-Verstärkers nicht überschreiten.

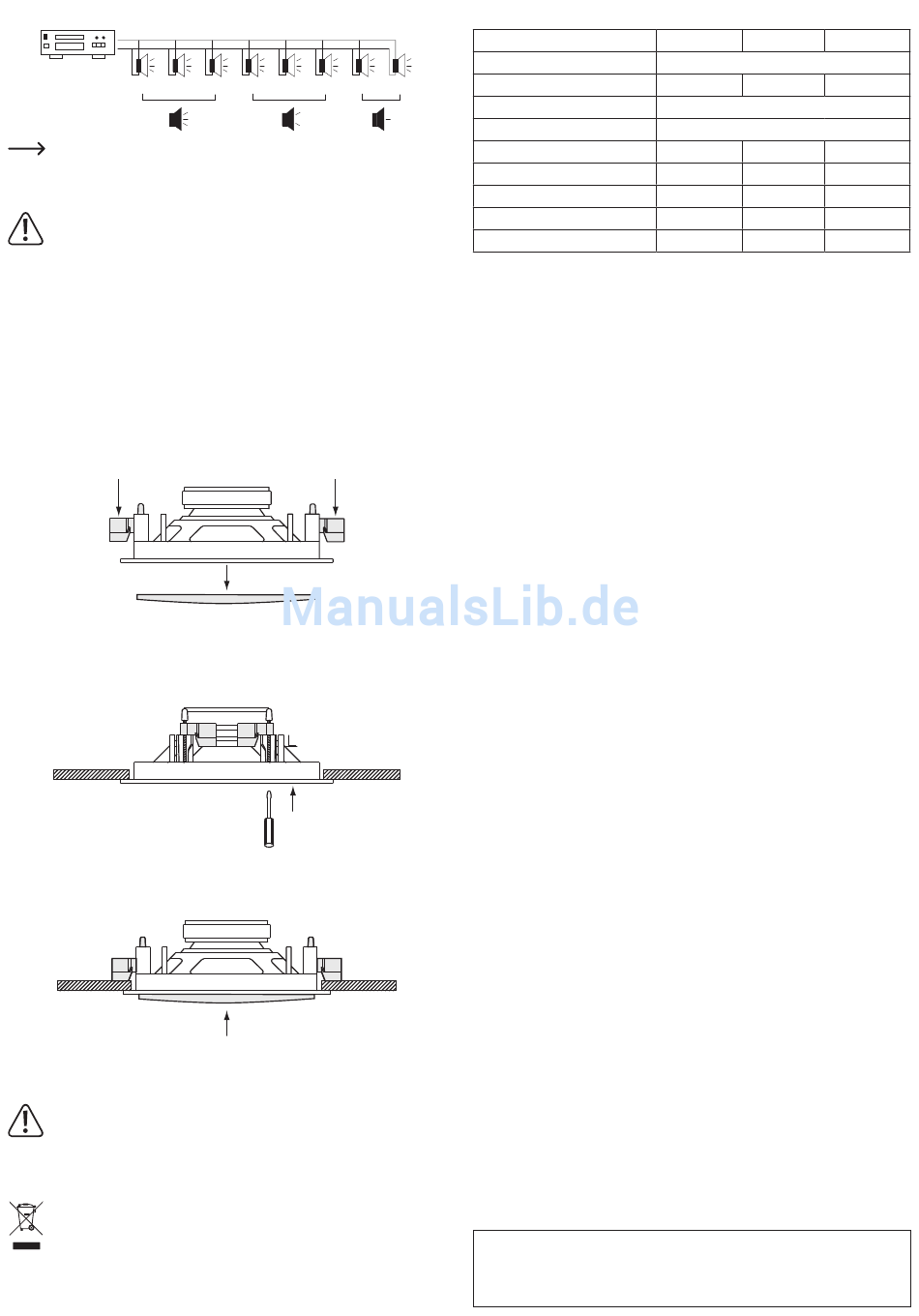

Montage
Montieren Sie Ihren ELA-Einbaulautsprecher nicht direkt in der Nähe von Bildschir-
men wie z.B. Fernsehgeräten oder Computermonitoren. Es besteht die Gefahr,
dass das Magnetfeld des Lautsprechers das Bild verzerrt.
Achten Sie darauf, dass die Montagefläche die Last des Lautsprechers tragen kann.
Der Lautsprecher muss sicher befestigt werden, um ein Herabfallen und die damit
verbundene Unfallgefahr zu verhindern.
• Stellen Sie sicher, dass am Montageort die benötigte Einbautiefe vorhanden ist.
• Zeichnen Sie anhand der beiliegenden Einbauschablone die benötigte Öffnung an der Mon-
tagefläche an.
• Sägen Sie die Einbauöffnung aus.
• Drehen Sie die drei Befestigungsklötzchen im Uhrzeigersinn bis zum Anschlag, sodass der
Lautsprecher in die Einbauöffnung passt.
• Entfernen Sie vorsichtig das Lautsprechergitter, indem Sie es mit einem feinen Schrauben-
zieher oder einem ähnlichen Werkzeug aus dem Lautsprecherkorb hebeln.
• Stecken Sie den Lautsprecher in die Einbauöffnung und drehen Sie die drei Befestigungs-
schrauben im Korbrand des Lautsprechers fest. Die Befestigungsklötzchen werden hier-
durch automatisch nach außen gedreht und klemmen den Lautsprecher fest.
• Stecken Sie das Lautsprechergitter wieder auf den Lautsprecher auf.
Pflege und Reinigung
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol
oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar
die Funktion beeinträchtigt werden kann.
Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
8 + 4
+ 4 + 4
+ 1 + 1
8 W
4 W
4 W
4 W
1 W
Technische Daten
Modell
Impedanz HiFi-Betrieb
Belastbarkeit HiFi-Betrieb
1 W
Leistungsstufen 100 V-ELA-Betrieb
Impedanz 100 V-ELA-Betrieb
Frequenzbereich
Schalldruck
Einbaudurchmesser
Einbautiefe
Stärke Montagefläche
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2017 by Conrad Electronic SE.
CL-130RT
CL-165RT
8 Ohm
20/45 W
30/80 W
1/2/4/8/15 W
10 k / 5 k / 2,5 k / 1,25 k / 667 Ohm
50-21000 Hz
40-21000 Hz
30-21000 Hz
86 dB/1 W/1 m
87 dB/1 W/1 m
87 dB/1 W/1 m
167 mm
180 mm
71 mm
71 mm
9-25 mm
9-25 mm
301113_14_15_V2_0717_02_VTP_m_de
CL-200RT
45/120 W
222 mm
93 mm
9-25 mm
