1.5.3

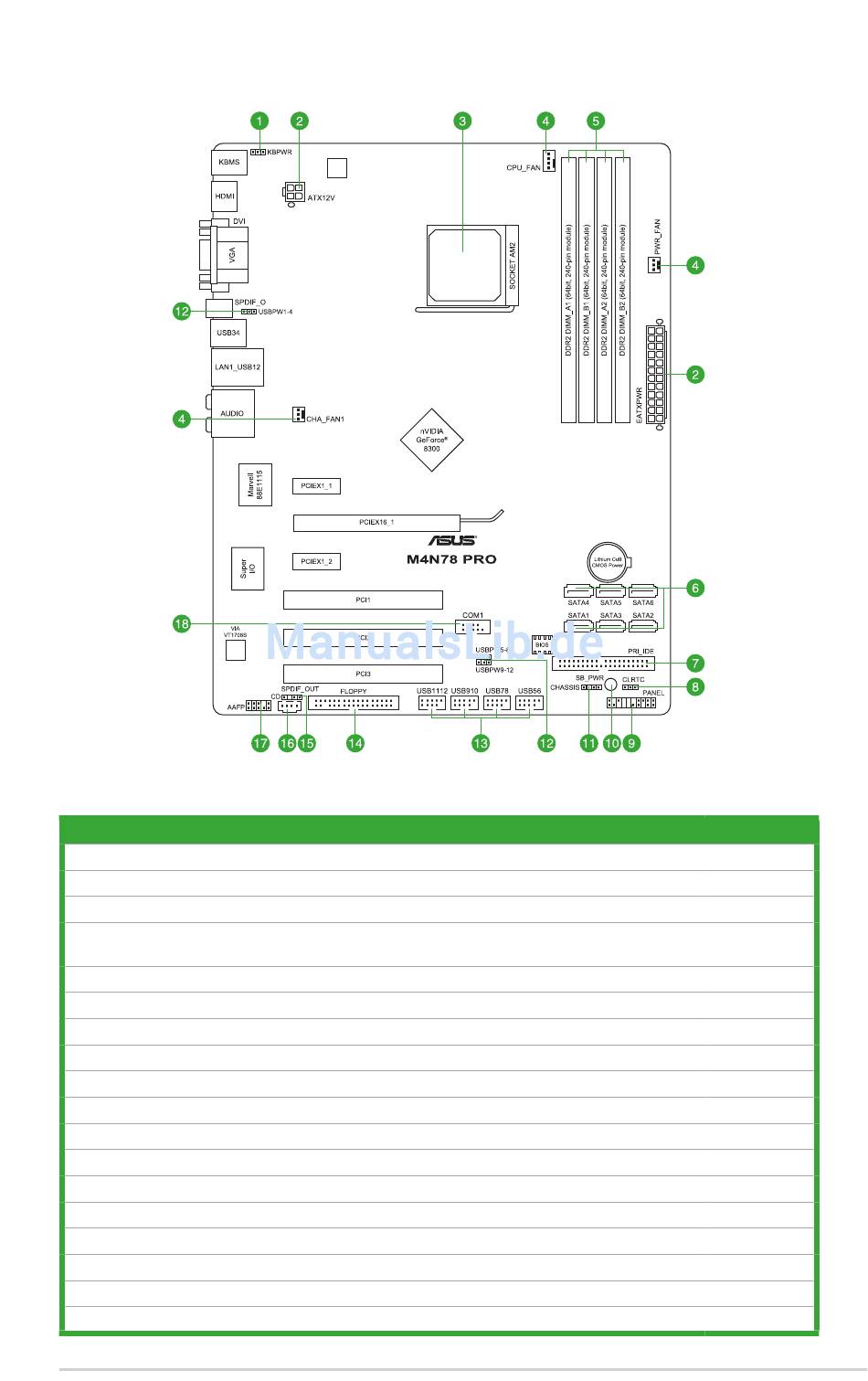

Motherboard-Layout

1.5.4

Layout-Inhalt

Anschlüsse/Jumper/Steckplätze
1. Tastaturstromversorgung (3-pol. KBPWR)
2. ATX-Netzanschlüsse (24-pol. EATXPWR, 4-pol. ATX12V)
3. CPU-Sockel AM2+/AM2
4. CPU-, Gehäuse- und Netzteillüfteranschlüsse
(4-pol. CPU_FAN, 3-pol. CHA_FAN1, 3-pol. PWR_FAN)
5. DDR2 DIMM-Steckplätze
6. Serial ATA-Anschlüsse (7-pol. SATA1-6)
7. IDE-Anschluss (40-1 pol. PRI_IDE)
8. RTC RAM löschen (CLRTC)
9. Systemtafelanschluss (10-1 pol. PANEL)
10 Onboard-LED (SB_PWR)
11. Gehäuseeinbruchsanschluss (4-1 pol. CHASSIS)
12. USB-Gerät Weckfunktion (3-pol. USBPW1-4, USBPW5-8, USBPW9-12)
13. USB-Anschlüsse (10-1 pol. USB56, USB78, USB910, USB1112)
14. Diskettenlaufwerksanschluss (34-1 pol. FLOPPY)
15. Digitaler Audioanschluss (4-1 pol. SPDIF_OUT)
16. Audioanschluss für das optische Laufwerk (4-pol. CD)
17. Fronttafelaudioanschluss (10-1 pol. AAFP)
18. Serieller Anschluss (10-1 pol. COM1)
ASUS M4N78 PRO
Seite
1-15
1-20
1-6
1-19
1-9
1-22
1-21
1-15
1-23
1-3
1-19
1-16
1-24
1-24
1-23
1-18
1-25
1-20
1-5
