Inhaltszusammenfassung für Asus M4N78-VM
- Seite 1 M4A78...
- Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...
-
Seite 3: Inhaltsverzeichnis
Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................vii M4N78-VM Spezifikationsübersicht ............ix Kapitel 1 Produkteinführung Willkommen!! ................1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-3 Bevor Sie beginnen ..............1-5 Motherboard-Übersicht ............... - Seite 4 Support-DVD-Informationen ......... 1-30 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update-Programm ..........2-1 2.1.2 ASUS EZ Flash 2-Programm .......... 2-2 2.1.3 ASUS CrashFree BIOS 3-Programm ......2-3 BIOS-Setupprogramm ..............2-4 2.2.1 BIOS-Menübildschirm ............. 2-5 2.2.2 Menüleiste ...............
- Seite 5 Boot-Menü .................. 2-17 2.6.1 Boot Device Priority ............2-18 2.6.2 Boot Settings Configuration .......... 2-18 2.6.3 Security ................. 2-1� Tools-Menü ................. 2-20 2.7.1 ASUS EZ Flash 2 ............2-20 2.7.2 Express Gate ..............2-20 2.7.3 AI NET 2................ 2-20 Exit-Menü ..................2-21...
-
Seite 6: Erklärungen
REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://green.asus.com/english/REACH.htm. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entickelt, um ordnungsgemäß... -
Seite 7: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 8: In Diesem Handbuch Verwendete Symbole
Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind. -
Seite 9: M4N78-Vm Spezifikationsübersicht
Kompatibel mit Phenom™ II / Athlon™ X4 / Athlon™ X3 / Athlon™ X2 Prozessors (AM3 CPU) 45nm CPU-Unterstützung ® AMD Cool ‘n’ Quiet™-Technologie Unterstützt CPUs bis zu 125W * Beziehen sie sich auf www.asus.com für die Liste der unterstützten AMD-CPUs Chipsatz NVIDIA GeForce 8200 (MCP78S) ®... -
Seite 10: Übertaktungsfunktionen
Schritten - Speicherabstimmung von 667MHz bis zu 1066MHz - PCle Frequenzabstimmung von 100MHz bis zu 150MHz in 1MHz Schritten Übertaktungsschutz - ASUS C.P.R. (CPU Parameter Recall) Rücktafelanschlüsse 1 x PS/2-ComboTastaturanschluss/Mausanschluss 1 x S/PDIF-Ausgang (optisch) 1 x HDMI-Anschluss 1 x DVI-Anschluss... - Seite 11 1 x Serial ATA-Kabel 1 x E/A-Abdeckung 1 x Benutzerhandbuch Support DVD Treiber ASUS Express Gate ASUS Update ASUS PC Probe II Antivirus-Software (OEM-Version) Formfaktor MicroATX Formfaktor: �.6 in x 8.8 in (24.4cm x 22.4cm) *Die Spezifikationen können ohne Vorankündigung geändert werden.
-
Seite 13: Kapitel 1 Produkteinführung
Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS M4A78-VM Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards! -
Seite 14: Bus-Architektur, Serial Ata 3 Gb/S Geräte Und Ist Mit
Internetanwedungen gerecht zu werden. • DDR2 1200(O.C.)/1066 wird nur von AM2+/AM3-Prozessoren unterstützt. DDR2 1200(O.C.)/1066 wird nur von AM2+/AM3-Prozessoren unterstützt. • Stellen Sie sicher die neueste BIOS-Version unter www.asus.com runterzuladen und Speichermodule von offiziellen ASUS Memory Qualified Vendors Listen (GVL) zu erwerben. -
Seite 15: Nvidia ® Hybrid Sli™ Unterstützung
Kombination mit dem Motherboard GPU von dieser Serie. • Hybrid SLI™ wird nur von Windows Vista Betriebssystem unterstützt. ® • Besuchen Sie die ASUS Webseite unter www.asus.com, um die neuesten Hybrid SLI Treiber zu laden. Serielle ATA 3Gb/s Technologie Dieses Motherboard unterstützt Festplatten der nächsten Generation, die auf der Serial ATA (SATA) 3Gb/s Speicherlösung basieren. -
Seite 16: Asus Mylogo2
Hilfe der BIOS-Datei auf der begelegten Support-DVD, einer Diskette oder eines USB-Datenträgers wiederherstellen können. ASUS EZ Flash 2 ASUS EZ Flash2 ist ein Programm mit dem Sie Ihr BIOS ohne die Hilfe eines DOS-basierenden hilfsprogramms aktualisieren können. ASUS Q-Fan Die ASUS Q-Fan-Technologie kann die CPU- und Gehäuselüfterdrehzahl... -
Seite 17: Bevor Sie Beginnen
System eingeschaltet, im Stromsparmodus oder im Soft-Aus-Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. ASUS M4N78-VM... -

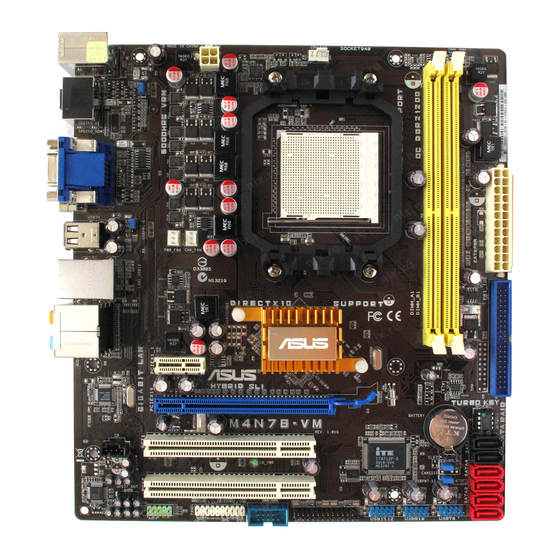

Seite 18: Motherboard-Übersicht
Motherboard-Übersicht 1.5.1 Ausrichtung Ausrichtung Beim Installieren des Motherboards müssen Sie es richtig ausgerichtet ins Computergehäuse einfügen. Die Kante mit den externen Anschlüssen zeigt zur Rückseite des Computergehäuses, wie es unten abgebildet ist. 1.5.2 Schraubenlöcher Schraubenlöcher Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. -
Seite 19: Motherboard-Layout
16. Digitaler Audio-Anschluss (4-1 pin 1-28 SPDIF_OUT) RTC RAM löschen (3-pin CLRTC) 1-18 17. Audio-Anschluss für das optische Laufwerk 1-27 (4-pin CD) �. SATA-Anschlüsse (7-pin SATA1-6) 1-25 18. PCI / PCle x 1 / PCle x 16 Stecker 1-17 ASUS M4N78-VM... -
Seite 20: Zentralverarbeitungseinheit (Cpu)
Zentralverarbeitungseinheit (CPU) Das Motherboard ist mit einem AM2+ / AM2 Prozessorsockel für AMD Phenom™ x4 ® / Phenom™ x3 / Athlon™ x2 / Athlon™ / Sempron™. AM3 Prozesorren ausgestattet. AM3 Prozesorren wie Phenom™ II / Athlon™ x4 / Athlon™ x3 / Athlon™ x2 werden auch unterstützt. - Seite 21 Anweisungen, die der Verpackung beigelegt sind. Sie finden die Anleitung im Abschnitt 1.6.2 Installieren des Kühlkörpers und des Lüfters. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. Vergessen Sie nicht, den CPU-Lüfteranschluss anzuschließen! Ansonsten können u.U. Hardwareüberwachungsfehler auftreten. ASUS M4N78-VM 1-�...
-
Seite 22: Installieren Von Cpu-Kühlkörper Und Lüfter
1.6.2 Installieren von CPU-Kühlkörper und Lüfter Verwenden Sie ausschließlich von AMD beglaubigte Kühlkörper und Lüftereinheiten. So installieren Sie den CPU-Kühlkörper und -Lüfter. Stellen Sie den Kühlkörper auf die installierte CPU. Stellen Sie dabei sicher, dass der Kühlkörper richtig auf dem Befestigungsmodul aufsitzt. •... -
Seite 23: Systemspeicher
Systemspeicher 1.7.1 Übersicht Das Motherboard ist mit vier Double Data Rate 2 (DDR2) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Die nachstehende Abbildung zeigt die Position der Steckplätze an: Kanal Steckplätze Kanal A DIMM_A1 Kanal B DIMM_B1 ASUS M4N78-VM 1-11... -
Seite 24: Speicherkonfigurationen
Das Motherboard unterstützt unter Windows XP Professional x64 und Vista x64 bis zu ® 8GB Speichermodule . Sie können maximal 4GB in jeden DIMM-Steckplatz installieren. M4N78-VM Motherboard Liste qualifizierter Anbieter (QVL) DDR2-1200MHz DIMM Unterstützung (Wahlweise) Größe Anbieter... - Seite 25 1024MB GEIL GE24GB800C4QC Heat-Sink Package GEIL · · 1024MB GEIL GE24GB800C5QC Heat-Sink Package GEIL · · 1024MB GEIL GX22GB6400DC Heat-Sink Package GEIL · · 1024MB GEIL GX22GB6400UDC Heat-Sink Package GEIL · · (Fortsetzung auf der nächsten Seite) ASUS M4N78-VM 1-13...
- Seite 26 DDR2-800MHz capability DIMM Unterstützung Größe Anbieter Teil-Nummer Chip-Nummer. Chip-Marke (Wahlweise) 2048MB GEIL GB24GB6400C5DC GL2L128M88BA25AB GEIL · · 2048MB GEIL GB28GB6400C4QC GL2L128M88BA25AB GEIL · 2048MB GEIL GB28GB6400C5QC GL2L128M88BA25AB GEIL · · 2048MB GEIL GE24GB800C4DC Heat-Sink Package GEIL · · 2048MB GEIL GE24GB800C5DC Heat-Sink Package GEIL...
- Seite 27 Unterstützt ein Modul, das in einer Single-Channel-Speicherkonfiguration in einen beliebigen Steckplatz gesteckt wird. • B*: Unterstützt ein Modulpaar, welches in die beiden gelben Steckplätze eingesteckt wurde als ein Paar einer Dual-Channel-Speicherkonfiguration. Die neueste QVL finden Sie auf der ASUS-Webseite. ASUS M4N78-VM 1-15...
-
Seite 28: Installieren Eines Dimms
1.7.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. Drücken Sie die Haltebügel nach DDR2 DIMM-Kerbe außen, um den DIMM-Steckplatz zu entriegeln. -
Seite 29: Erweiterungssteckplätze
Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und andere Karen, die den PCI Express-Spezifikationen entsprechen. 1.8.5 PCI Express x16-Steckplatz Dieses Motherboard unterstützt PCI Express x16-Grafikkarten, die den PCI Express- PCI Express x16-Grafikkarten, die den PCI Express- Spezifikationen entsprechen. ASUS M4N78-VM 1-17... -
Seite 30: Jumpers
Jumpers RTC RAM löschen (3-pol. CLRTC) Mit diesem Jumper können Sie das Echtzeituhr- (RTC) RAM im CMOS löschen. Sie können die Einstellung des Datums und der Zeit sowie die Systemsetup-Parameter im CMOS löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die RAM-Daten im CMOS, die Systemeinstellungsinformationen wie z.B. - Seite 31 Geräte aus dem S1-Ruhemodus (CPU hält an, DRAM wird aktualisiert, System verbraucht wenig Strom) aufzuwecken. Bei Einstellung auf +5VSB wacht er aus dem S3- und S4-Energiesparmodus (CPU bekommt keinen Strom, DRAM wird langsam aktualisiert, Stromversorgung ist reduziert) auf. ASUS M4N78-VM 1-1�...
-
Seite 32: Anschlüsse
1.10 Anschlüsse 1.10.1 Rücktafelanschlüsse PS/2 Tastatur-/Maus-Kombinationsanschluss (lila). Dieser Anschluss ist für eine PS/2-Tastatur oder Maus. Optischer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein koaxiales S/PDIF- Kabel mit externen Audiogeräten. Video Graphics Adapter (VGA)-Anschluss. Dieser 15-pol. Anschluss ist für einen VGA-Bildschirm oder andere VGA-kompatible Geräte gedacht. LAN (RJ-45)-Anschluss. - Seite 33 • Diese Tabelle zeigt an, ob die Dual-Anzeige, die Sie verwenden wollen, unterstützt wird. Dual-Anzeigeausgang Unterstützt Nicht unterstützt DVI + D-Sub • DVI + HDMI • HDMI + D-Sub • • Während des POST liefert nur der Monitor am D-Sub-Anschluss eine Ausgabe. Die Dual-Anzeige-Funktion funktioniert nur unter Windows. ASUS M4N78-VM 1-21...
-
Seite 34: Interne Anschlüsse
Wiedergabe von HD DVD and Blu-Ray Discs • Für bessere Abspielqualität empfehlen wir Ihnen, sich an den folgend aufgelisteten Systemanforderungen zu richten. Empfehlungsliste Athlon 4400+ ® DIMM DDR2 800 (1GB oder höher) BIOS setup Frame Buffer Größe--256MB oder höher Beste Resolution Datenformat Windows Windows... - Seite 35 • Wir empfehlen Ihnen, ein Netzteil mit einer höheren Ausgangsleistung zu verwenden, Wir empfehlen Ihnen, ein Netzteil mit einer höheren Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräten einrichten. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. ASUS M4N78-VM 1-23...
- Seite 36 IDE-Anschlüsse (40-1 pol. PRI_IDE) Die integrierten IDE-Anschlüsse nehmen ein Ultra DMA 133/100/66-Signalkabel auf. Jedes Ultra DMA 133/100/66-Signalkabel hat drei Anschlüsse: blau, schwarz, und grau. Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss des Motherboards, und wählen Sie aus den folgenden Modi, um das Gerät zu konfigurieren. Laufwerksjumper-Einstellung Gerätemodus Kabelanschluss...
- Seite 37 Sie das Element Onchip SATA Type im BIOS auf [RAID]. Details siehe 2.3.4 Speicherkonfiguration. • Aufgrund Beschränkungen des Chipsets unterstützen SATA 5 und SATA 6 keinen IDE- Modus. Nur die AHCI- und RAID-Modi werden von diesen unterstützt. ASUS M4N78-VM 1-25...
- Seite 38 Systemtafelanschluss (20-8 pol. PANEL) Dieser Anschluss unterstützt einige gehäuse-gebundene Funktionen. • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
- Seite 39 Motherboard beschädigt! Das USB 2.0-Modul muss separat erworben werden. Audioanschluss für optische Laufwerke (4-pol. CD) Audioanschluss für optische Laufwerke (4-pol. CD) Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie CD-ROM- Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen. ASUS M4N78-VM 1-27...
- Seite 40 Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF)- Anschluss gedacht. Vergewissern Sie sich, dass als Audiogerät zur Wiedergabe VIA High Definition Audio (Name kann je nach Betriebssystem variieren) genannt wird. Gehen Sie zu Start > Systemsteuerung >...
- Seite 41 Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! Nur der CPU-Lüfteranschluss unterstützt die Q-Fan-Funktion. LPT-Anschluss LPT-Anschluss Der LPT (Line Printing Terminal)-Anschluss verbindet mit einem Drucker. Der LPT- Standard ist IEEE 1284, die paralelle Schnittstelle auf IBM PC-kompatiblen Computern. ASUS M4N78-VM 1-2�...
-
Seite 42: Software-Unterstützung
Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü... -
Seite 43: Kapitel 2: Bios-Informationen
, indem Sie auf Start > Starten Sie das ASUS Update-Programm unter Windows ® Programme > ASUS > ASUS Update > ASUS Update klicken. Das ASUS Update- Hauptfenster erscheint daraufhin. Wählen Sie in der Drop-Down-Liste eine der folgenden Methoden aus: Updating from the Internet Wählen Sie die Option BIOS über das Internet aktualisieren und klicken dann... -
Seite 44: Asus Ez Flash 2-Programm
2.1.2 ASUS EZ Flash 2-Programm Mit der Funktion ASUS EZ Flash 2 können Sie das BIOS ohne ein BS-basierendes Programm aktualisieren. Bevor Sie dieses Programm benutzen, Besuchen Sie die ASUS-Website www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. -
Seite 45: Asus Crashfree Bios 3-Programm
Start Programming... Starten Sie das System neu, wenn der Aktualisierungsprozess abgeschlossen ist. • ASUS CrashFree BIOS 3 wird nur von USB-Speichersticks im FAT 32/16-Format mit Einzelpartition unterstützt. Der Speicher sollte kleiner als 8GB sein. • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! •... -
Seite 46: Bios-Setupprogramm
• Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. Kapitel 2: BIOS Informationen... -
Seite 47: Bios-Menübildschirm
2.2.3 Navigationstasten In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Manche Navigationstasten sind von Bildschirm zu Bildschirm verschieden. ASUS M4N78-VM... -
Seite 48: Menüelemente
2.2.4 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. Main gewählt haben, werden die Elemente des Main-Menüs angezeigt. Die anderen Elemente (Advanced, Power, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente. -
Seite 49: Main-Menü
[CDROM], wenn Sie ein CD-ROM-Laufwerk konfigurieren. Wählen Sie [ARMD] (ATAPI Removable Media Device), wenn Ihr Gerät ein ZIP-, LS-120- oder MO-Laufwerk ist. Konfigurationsoptionen: [Not Installed] [Auto] [CDROM] [ARMD] Dieser Eintrag kommt nur in den Primary IDE Master/Slave Menüs vor.. ASUS M4N78-VM... -
Seite 50: Storage Configuration
LBA/Large Mode [Auto] Hier können Sie den LBA-Modus aktivieren oder deaktivieren. Wenn Ihr Gerät den LBA-Modus unterstützt und das Gerät nicht zuvor unter deaktiviertem LBA-Modus formatiert wurde, dann wählen Sie bitte �Auto��, um den LBA-Modus zu aktivieren. Konfigurationsoptionen: [Disabled] [Auto] Block (Multi-sector Transfer) M [Auto] Hier können Sie die Multi-Sektorenübertragungen aktivieren oder deaktivieren. -
Seite 51: Advanced-Menü
[Overclock Profile] eingestellt haben. Overcloking Options �Auto�� Hier können Sie die Übertaktungsoptionen einstellen. Konfigurationsoptionen: [Auto] �Overclock 3%�� �Overclock 5%�� �Overclock 7%�� �Test Mode�� GPU Overclocking [Auto] Hier können Sie die Übertaktung der GPU einstellen. Konfigurationsoptionen: [Auto] [Manual] ASUS M4N78-VM 2-�... - Seite 52 Das folgende Element erscheint nur, wenn Sie das Element GPU Overclocking auf [Manual] eingestellt haben. GPU Frequency �500�� Erlaubt die Auswahl der GPU-Frequenz. Konfigurationsoptionen: [Min.=500MHz] [Max.=999MHz] Shader Frequency �1200�� Erlaubt die Auswahl der Shaderfrequenz. Konfigurationsoptionen: [Min.=1000MHz] [Max.=2000MHz] PCIE Overclocking [Auto] Hier können Sie die PCIE-Übertaktung einstellen.
- Seite 53 Memory Over Voltage [Auto] Hier können Sie die Arbeitsspeicherspannung einstellen. Der Wert kann zwischen 1,51000V und 2,45500V liegen und in 0,01500V-Schritten erhöht werden. Chipset Voltage [Auto] Hier können Sie die Chipsatzspannung einstellen. Konfigurationsoptionen: [Auto] [+50mv] �+100mv�� �+150mv�� ASUS M4N78-VM 2-11...
-
Seite 54: Cpu Configuration
2.4.2 CPU Configuration In diesem Menü werden die vom BIOS automatisch erkannten CPU-bezogenen Informationen angezeigt. GART Error Reporting [Disabled] Diese Option sollte im normalen Betrieb deaktiviert bleiben. Zur Treiberentwicklung kann diese Option zu Testzwecken aktiviert werden. Konfigurationsoptionen: [Disabled] [Enabled] Microcode Updation [Enabled] Aktiviert oder deaktiviert die Microcode-Aktualisierung. -
Seite 55: Ecc Configuration
Erlaubt die Aktivierung/Deaktivierung des integrierten Gigabit-LAN. Konfigurationsoptionen: �Enabled�� �Disabled�� Onboard LAN Boot ROM �Disabled�� Erlaubt die Aktivierung/Deaktivierung des integrierten LAN boot ROM. Konfigurationsoptionen: [Enabled] [Disabled] SouthBridge ACPI HPET TABLE [Enabled] Erlaubt die Aktivierung/Deaktivierung der SouthBridge ACPI HPET TABLE (Tabelle). Konfigurationsoptionen: [Disabled] [Enabled] ASUS M4N78-VM 2-13... -
Seite 56: Onboard Devices Configuration
2.4.4 Onboard Devices Configuration Serial Port1 Address [3F8/IRQ4] Hier können Sie die Adresse der seriellen Schnittstelle 1 auswählen. Konfigurationsoptionen: [Disabled] [3F8/IRQ4][2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3] Parallel Port Address [378] Hier können Sie die Adresse der parallelen Schnittstelle auswählen. Konfigurationsoptionen: [Disabled] [378] [278] [3BC] Parallel Port Mode [Normal] Hier können Sie den Modus der parallelen Schnittstelle einstellen. -
Seite 57: Power-Menü
Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Select the ACPI state Power Settings used for System Suspend. Suspend Mode [Auto] ACPI 2.0 Support [Disabled] ACPI APIC support [Enabled] APM Configuration Hardware Monitor ASUS M4N78-VM 2-15... -
Seite 58: Suspend Mode
2.5.1 Suspend Mode [Auto] Hier können Sie den ACPI (Advanced Configuration and Power Interface)-Status im System- Suspend-Modus einstellen. Konfigurationsoptionen: [S1 (POS) Only] [S3 Only] [Auto] [S1(POS) Only] - Macht es möglich, das System in den ACPI S1 (Power on Suspend)-Status. In diesem erscheint das System suspendiert und bleibt im niedrig- Energieverbrasuch. -
Seite 59: Hardware Monitor
Exit Specifies the Boot Boot Settings Device Priority sequence. Boot Device Priority A virtual floppy disk drive (Floppy Drive B:) Boot Settings Configuration may appear when you set Security the CD-ROM drive as the first boot device. ASUS M4N78-VM 2-17... -
Seite 60: Boot Device Priority
Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie �Enabled�� für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen. Konfigurationsoptionen: �Force BIOS��... -
Seite 61: Change User Password
Hier können Sie festlegen, ob beim Aufrufen des BIOS oder beim Systemstart ein Passwort abgefragt wird. Wählen Sie �Setup��, wenn ein Passwort vor dem BIOS-Zugriff abgefragt werden soll. Wählen Sie �System��, wenn ein Passwort vor dem Systemstart abgefragt werden soll. Konfigurationsoptionen: [Setup] [System] : �Setup�� �System�� ASUS M4N78-VM 2-1�... -
Seite 62: Tools-Menü
2.7.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen �Yes�� oder �No�� und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. -
Seite 63: Exit-Menü
Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie [Ok], um die Standardwerte zu laden. Wählen Sie [Exit & Save Changes] oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. ASUS M4N78-VM 2-21... - Seite 64 2-22 Kapitel 2: BIOS Informationen...
