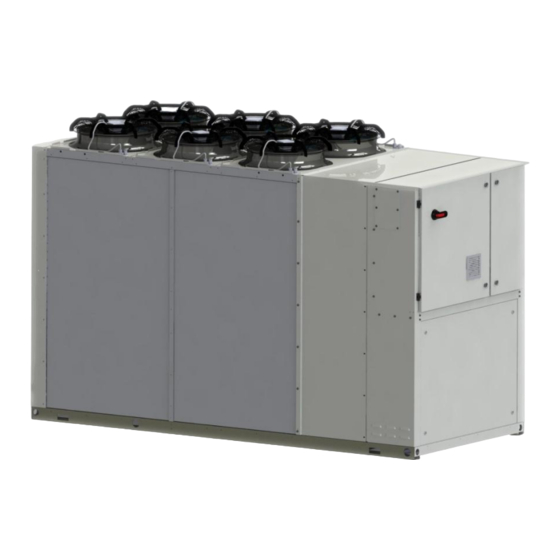

- Seite 1 Installations-, Betriebs- und Wartungs-Handbuch D–EIMHP00807-15DE Multiscroll Luft-zu-Wasser-Wärmepumpe EWYQ~G- XS (Hohe Effizienz – Standard-Geräuschpegel) XR (Hohe Effizienz – Reduzierter Geräuschpegel) R410A Kühlmittel: Übersetzung der ursprünglichen Instruktionen...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt ................................... 3 Allgemeine Information ............................... 3 Empfang der Einheit ..............................3 Lagerung..................................3 Betrieb ..................................3 Abbildung 1 - Beschreibung der an der elektrischen Schalttafel angebrachten Schilder ..........4 Abbildung 2 - Grenzwerte für den Betrieb im Kühlmodus ................... 4 Abbildung 3 - Grenzwerte für den Betrieb im Heizmodus ................... -
Seite 3: Inhalt
Vielen Dank für den Kauf dieses Kühlaggregats Diese Anleitung ist ein wichtiges Dokument zur Unterstützung von Fachpersonal, es kann und soll dieses Personal jedoch nicht ersetzen. führen alle technischen Daten des erworbenen Geräts auf DIESE ANLEITUNG BITTE INSTALLATION und STELLEN EINEN WESENTLICHEN BESTANDTEIL INBETRIEBNAHME AUFMERKSAM LESEN. - Seite 4 Abbildung 1 - Beschreibung der an der elektrischen Schalttafel angebrachten Schilder Bestimmung der Schilder 1 – Warnung vor losen elektrischen Kabeln 5 – Gastyp 2 – Warnung vor gefährlicher Spannung 6 – Symbol für nicht entzündliches Gas 3 – Symbol für elektrische Gefahren 7 –...
- Seite 5 EWYQ G XR (Hohe Effizienz – Reduzierter Geräuschpegel) Wassertemperatur am Auslass (°C) Legende Umgebungstemperatur (°C) = Lufttemperatur am Verflüssiger-Einlass (°C) Wassertemperatur am Auslass (°C) = Wassertemperatur am Verdampfer-Auslass (°C) A = Betrieb mit Glykol B = Betrieb mit ausgewählter Ventilatorgeschwindigkeit C = Betrieb mit maximaler Ventilatorgeschwindigkeit Abbildung 3 - Grenzwerte für den Betrieb im Heizmodus EWYQ G XS (Hohe Effizienz –...
- Seite 6 Hinweise Die Diagramme zeigen die Richtlinien für den Betriebsbereich. Die tatsächlichen Betriebsgrenzwerte für jedes Modell unter tatsächlichen Betriebsbedingungen entnehmen Sie bitte der Chiller Selection Software (CSS). Tabelle 1 - Verdampfer – Temperaturdifferenz Δt bei Minimum und Maximum Legende A = Δt Maximale Differenz der Verdampfer-Wassertemperatur B = Δt Minimale Differenz der Verdampfer-Wassertemperatur Table 2 –...
-
Seite 7: Sicherheit
C = Korrekturfaktor Energieverbrauch (kW) D = Reduzierung der Maximaltemperatur der durch den Verflüssiger geleiteten Luft. Abbildung 4 - Korrekturfaktor für die Heizkapazität bei unterschiedlichen Lufttemperaturen am Verdampfer- Einlass mit Luftfeuchtigkeits-Bedingungen Relative Luftfeuchtigkeit (%) Hinweis Die folgenden im Diagramm angezeigten Werte: <0 °C ; 0 °C ; 4 °C ; 7 °C ; 10 °C ; 12 °C stehen für die Umgebungstemperatur. Sicherheit Im Fall eines plötzlichen Stillstands die in der Bedienungsanleitung des Bedienfelds, die Bestandteil... -
Seite 8: Lärm
Der Hersteller ist für die Berücksichtigung all dieser Abbildung 5 - Positionieren der Einheit Faktoren nicht verantwortlich. Wir empfehlen daher, in der Konstruktionsphase für die Einheit einen autorisierten Herstellervertreter zu kontaktieren, um weitere Lösungen zu erarbeiten. Abbildung 6 – - Einzuhaltende Abstände: Zur Installation der Anti-Vibrations-Halterungen befolgen Sie die Anweisungen in der Maßzeichnung, die der Einheit beiliegt. -
Seite 9: Handhabung Und Anheben
Handhabung und Anheben Alle Geräte besitzen gelb gekennzeichnete Hebepunkte. Die Einheit darf nur an diesen Stellen angehoben werden, Das Gerät ist mit der größten Vor- und Umsicht wie in der nachstehenden Abbildung gezeigt. Das Handling anzuheben, wobei die auf dem an der Schalttafel und Heben mithilfe eines Gabelstaplers ist die einzige angebrachten Schild aufgeführten Anweisungen zu Alternative. -
Seite 10: Schallschutz
Schallschutz vorgeschrieben, einen Durchflussschalter im Wasserkreislauf zu installieren, der auf den Einlass- oder Wenn die Schallpegel eine spezielle Kontrolle erforderlich Auslassrohren platziert werden kann. Der machen, muss die Maschine mithilfe von Durchflussschalter hat die Aufgabe, die Einheit bei einer schwingungsdämpfenden Elementen (optional lieferbar) Unterbrechung des Wasserdurchflusses zu stoppen, um sehr sorgfältig zur Bodenplatte hin isoliert werden. -
Seite 11: Wasseraufbereitung
Das Wasser in der Anlage muss vollkommen sauber sein, [mg Cl/l] <0,3 alle Spuren von Öl und Rost sind zu entfernen. Installieren <0,3 Sie am Einlass jedes Wärmeaustauscher seinen Freies Carbid Korrosion mechanischen Filter. Ohne die Installation dieses <4,0 <4,0 [mg CO2/l] mechanischen Filters können Festpartikel und/oder Schweißzunder in den Wärmetauscher gelangen. -
Seite 12: Frostschutz Für Verdampfer Und Rückgewinnungstauscher
Das System, in das das Gerät eingebaut ist, muss daher Um Interferenzen zu vermeiden, sind alle Steuerleitungen sicherstellen, dass der Gesamtinhalt des Wassers dem getrennt von den Leistungsleitungen anzuschließen, indem Gerät ermöglicht, ohne Unterbrechung zu arbeiten und getrennte Kabelkanäle verwendet werden. folglich einen größeren Umweltbeitrag zu leisten. -
Seite 13: Koppelung Von Kabeln
Prüfen, dass alle Wassersensoren ordnungsgemäß in den Wärmetauschern 11 Vor der Inbetriebnahme befestigt sind (siehe auch den auf den Wärmetauschern angebrachten Aufkleber). Das Gerät darf beim ersten Mal NUR von, von DAIKIN beauftragtem Personal in Betrieb gesetzt werden. D–EIMHP00807-15DE - 13/22... -
Seite 14: Die Absperrventile Öffnen
HINWEIS - Vor dem Starten des Geräts die mitgelieferte effizienten Betrieb ohne Störungen auf Jahre Bedienungsanleitung lesen. Diese wird Ihnen helfen, den gewährleisten. Betrieb des Geräts und des entsprechenden Das Gerät muss von einem geeigneten Wartungsplan elektronischen Controllers besser zu verstehen. Schließen ab der Installation und nicht erst ab der Sie die Türen des Schaltschranks. - Seite 15 Tabelle 5 – Ordentlicher Wartungsplan Liste der Maßnahmen Wöchentlich Monatlich Jährlich / (Anm. 1) Jahreszeitlich (Anm. 2) Allgemein: Ablesen der Betriebsdaten (Anm. 3) Sichtprüfung der Maschine auf Schäden und/oder Leckagen Prüfen des Unversehrtheit der Wärmedämmung Reinigen und Lackieren, wo erforderlich (Anm. 4) Wasseranalyse Funktionskontrolle des Durchflusswächters Elektrik:...
-
Seite 16: Ablassen Des Kühlmittels Mithilfe Der Sicherheitsventile
Ablassen des Kühlmittels mithilfe der erforderlich sein, um mögliche Leckagen des Sicherheitsventile Kühlmittels festzustellen. Bitte, wenden Sie sich an ihren Das Ablassen des Kühlmittels mittels der örtlichen Händler für dementsprechende Auskünfte. Sicherheitsventile am Einbauort vermeiden. Falls erforderlich, ist es möglich, diese an Abflussrohre Lebensdauer des Produkts anzuschließen, deren Querschnitt und Länge den Die Lebensdauer des Produkts beträgt 10 (zehn ) Jahre. - Seite 17 Abbildung 8 – Verdrahtung der Einheit am Installationsort Legende Analoge Eingänge Remote EIN / AUS A.R. M/S TS Haupt-/Sekundär-Temperatursensor Haupt-/Sekundär-Anschlusskasten M/S BC Anforderungslimit D.L. Digitale Eingänge Digitale Ausgänge Doppelter Erstarrungspunkt Externer Fehler Verdampfer-Durchflussschalter Allgemeiner Alarm KPE-1 Wasserverdampfer Pumpe 1 Wasserverdampfer Pumpe 2 KPE-2 KPHR Wasserpumpe des Rückgewinnungs-Verflüssigers...
- Seite 18 Typischer Kühlkreis – Die Anzahl der Verdampfer und Wasserzu- und ablauf haben Beispielcharakter. Für die genauen Wasseranschlüsse bitte in den Zeichnungen zur Maschinebemessung nachsehen. D-EIMHP00807-15DE - 18/22...
- Seite 19 Typischer Kühlkreis mit teilweiser Wärmerückgewinnung – Die Anzahl der Verdampfer und Wasserzu- und ablauf haben Beispielcharakter. Für die genauen Wasseranschlüsse bitte in den Zeichnungen zur Maschinebemessung nachsehen. D-EIMHP00807-15DE - 19/22...
- Seite 20 Legende Verdichter Rückgewinnungs-Wärmetauscher 4-Wege-Ventil Verflüssigerregister und Axialventilator Selbstschlussventil Flüssigkeitsleitung Filter Schauglas Elektronisches Expansionsventil Flüssigkeitsbehälter Betriebsanschluss Verdampfer Sicherheitsventil Flüssigkeitssammler Hochdruck-Sicherheitsventil Wassereinlassanschluss Verdampfer Wasserauslassanschluss Verdampfer Wassereinlassanschluss Wärmerückgewinnung Wasserauslassanschluss Wärmerückgewinnung Niederdruckwandler Hochdruckwandler Ansaugtemperaturfühler Auslasstemperaturfühler Maximum-Druckwächter Temperaturfühler Wasserzulauf EEWT Verdampfer Temperaturfühler Wasserablauf ELWT Verdampfer D-EIMHP00807-15DE - 20/22...
- Seite 21 D-EIMHP00807-15DE - 21/22...
- Seite 22 Dieses Handbuch hat Informationscharakter. Es stellt kein vertraglich bindendes Angebot seitens Daikin Applied Europe S.p.A. dar. Der Inhalt dieses Handbuchs ist von Daikin Applied Europe S.p.A. nach bestem Wissen zusammengestellt worden. Der Inhalt kann weder explizit noch implizit als in jeder Hinsicht vollständig, genau und zuverlässig erachtet werden. Alle aufgeführten Daten und Spezifikationen können ohne Vorankündigung geändert werden.
