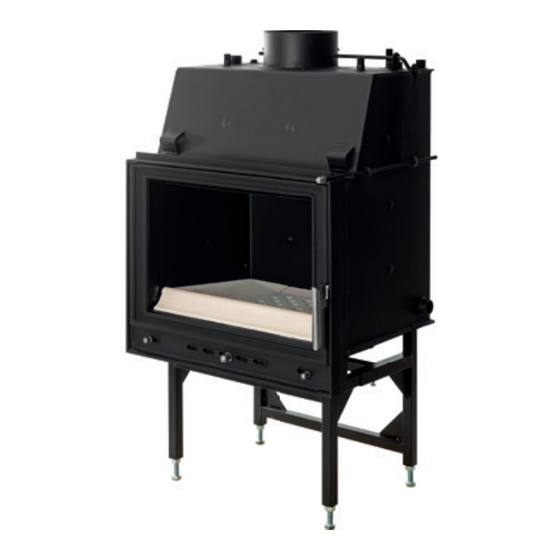

- Seite 1 Bedienungs- und Installationsanleitung für die Kamineinsätze R12, PR12, PR12 Steg, PA12 R15, PR15, PR15 Steg, PA15, T15 R19, PR19, PR19 Steg, PA19, T19 R24, PR24, PR24 Steg, PA24...
- Seite 2 Werte Kundinnen und Kunden, danken Ihnen für Ihr Vertrauen, dass Sie uns beim Kauf dieses Kaminofens entgegengebracht haben. Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, um einen sicheren und sinnvollen Umgang mit diesem Kaminofen zu gewährleisten. So können Sie eventuelle Schäden im Voraus verhindern und eine einwandfreie Funktion des Kaminofens über viele Jahre erreichen.
- Seite 3 Rauchrohranschluss Der Abgasanschluss des Kaminofens befindet sich im oberen Teil des Kaminofens und hat einen Durchmesser von 180mm (R12, R15), 200mm (R19, R24) und 230mm (R32). Anschlusshinweise: 1. Der Kaminofen darf nur mit Zustimmung des zuständigen Schornsteinfegers an den Schornstein angeschlossen werden. Dabei ist zusätzlich auf die Einhaltung der nationalen und örtlichen Bestimmungen zu achten.
- Seite 4 Kaminverkleidung und Konvektionsluftraum Mit Rücksicht auf die Wärme-Abstrahlung der Feuerstelle ist bei der Wahl der richtigen Verkleidung besonders auf die Wärmebeständigkeit der Verkleidung zu achten. Auf der Außenseite ist die Nähe der Verkleidung zum Sichtfenster zu beachten. Auf der Innenseite ist die Beständigkeit hinsichtlich der in der Verkleidung entstehenden Wärme zu beachten.
- Seite 5 Zwangsentlüftungsanlagen, Dunstabzugshauben oder ähnliche Einrichtungen, die ebenfalls im Aufstellraum installiert sind, bedeuten erhöhte Ansprüche an die Zuluft-Versorgung des Kaminofens. Sorgen Sie in diesem Fall für eine ausreichende Zuluft am Kaminofen bzw. Sicherheitsmechanismen zur Verhinderung eines Rauchgasrückfalles in den Aufstellraum. Anschluss der Heizungsanlage Die Anschlüsse für Heizungs-Vorlauf und Heizungs-Rücklauf sind rückseitig bzw.
- Seite 6 Bitte lassen Sie die Funktionsfähigkeit des Sicherheitswärmetauschers einmal jährlich von einem autorisierten Fachbetrieb überprüfen. Überprüfung des Sicherheitswärmetausches Zur Überprüfung des Sicherheitswärmetauschers kann der Kaminofen kurzzeitig überhitzt und damit auf eine Kesseltemperatur >97°C erhitzt werden. Ist dies nicht möglich, so führen Sie folgende Ersatzprüfung durch: D Entfernen Sie den Messfühler der thermischen Ablaufsicherung vom Kaminofen D Tauchen Sie den Messfühler in ein Gefäß...
- Seite 7 Maßnahmen für den Fall eines Brandes im Schornstein Schornsteine und Rauchrohre mit angeschlossenen Öfen für feste Brennstoffe müssen mindestens 6 x im Jahr gereinigt werden. Im normalem Betrieb, vor allem aber beim Heizen mit feuchtem Heizmaterial, kommt es zur Sedimentation von Ruß und Teer im Schornstein. Die Vernachlässigung der Schornsteinkontrolle und der Reinigung erhöht die Wahrscheinlichkeit, dass im Schornstein ein Feuer entflammt.
- Seite 8 Einheizung: Beim Einheizen muss der Brennraum-Rost einwandfrei sauber sein. Legen Sie auf ein zerknülltes Papier Hobelspäne oder Holzspäne und einige kleinere Stücke Scheitholz auf. Öffnen Sie alle 3 Zuluftregler. Zum Anzünden des Papiers können Sie feste Anzündhilfen verwenden. Schließen Sie nun die Brennraumtür. Zur schnelleren Einheizung sollte die Rauchgasdrosselklappe geöffnet bleiben.
- Seite 9 Anschlussschema 1 - Vorlauf Ø 1,25 Zoll IG 2 - Öffnung optionaler Messfühler Ø 14mm links-kein G; rechts IG 3 - Sicherheitswärmetauscher Ø 0,75 Zoll AG 4 - Öffnung optionale Messfühler Ø 0,75 Zoll AG 8 – Zugregulierung 5 - Rücklauf Ø 1,25 Zoll IG Scheibe 6 –...
-
Seite 10: Technische Daten
Technische Informationen R-Serie Technische Daten R 12 R 15 R 19 R 24 R 32 Nennleistung (kW) 13,2 14,8 19,0 23,0 32,4 Wasserseitige Leistung 11,0 12,6 16,7 20,7 27,7 (kW) Wirkungsgrad (%) 78,5 Luftseitige Leistung (kW) Volumen Wärmetauscher Gewicht (kg) Betriebsdruck (bar) Mindestkaminzug (Pa) Abgasmassestrom (g/s) - Seite 11 Prisma-Serie Das Modell Prisma ist mit „Vollverglasung“ oder „Glasfront mit Steg“ verfügbar. Technische Daten PR 12 PR 15 PR 19 PR 24 Nennleistung (kW) 13,4 16,8 18,2 23,1 Wasserseitige Leistung 11,4 14,7 16,0 20,8 (kW) Luftseitige Leistung (kW) Wirkungsgrad (%) 78,5 Volumen Wärmetauscher (l) Gewicht (kg)
- Seite 12 Panorama-Serie Technische Daten PA 12 PA 15 PA 19 PA 24 Nennleistung (kW) 13,4 16,8 18,7 23,4 Wasserseitige Leistung 11,2 13,8 16,1 20,7 (kW) Luftseitige Leistung (kW) Wirkungsgrad (%) 78,5 Volumen Wärmetauscher Gewicht (kg) Betriebsdruck (bar) Mindestkaminzug (Pa) Abgasmassestrom (g/s) 14,7 13,1 22,7...
- Seite 13 T-Serie Technische Daten T 15 T 19 Nennleistung (kW) 14,8 Wasserseitige Leistung (kW) Luftseitige Leistung (kW) Wirkungsgrad (%) Volumen Wärmetauscher (l) Gewicht (kg) Betriebsdruck (bar) Mindestkaminzug (Pa) Abgasmassestrom (g/s) 17,4 23,8 Abgastemperatur (°C) Brennraumauskleidung Schamotte Schamotte Brennmaterial Holz, Holzbriketts Holz, Holzbriketts CO-Gehalt bei O²=13% 1733 mg/m³...
