Boss DB-90 Bedienungsanleitung

Wir bedanken uns für Ihre Entscheidung zum BOSS DB-90 METRONOME Dr. Beat.
Lesen Sie zunächst die Sicherheitshinweise auf dem beigefügten Beiblatt. Lesen Sie dann diese Anleitung ganz durch, um sich einen Überblick über alle Funktionen zu verschaffen. Bewahren Sie die
Anleitung zu Referenzzwecken auf.
Bei Werksauslieferung ist die Batterie des DB-90 nicht installiert. Lesen Sie den Abschnitt "Wechseln der Batterie" und folgen Sie den Hinweisen.
Copyright © 2005 BOSS CORPORATION Alle Rechte vorbehalten. Nachdruck, auch auszugsweise, bedarf einer ausdrücklichen, schriftlichen Genehmigung der BOSS CORPORATION.
Eigenschaften
❍ Große, beleuchtete LCD Anzeige mit digitaler Metronom-Pendel Anzeige
❍ PCM Click Sound und interne Drum Sounds
Zusätzlich zu den hochwertigen PCM Click-Sounds, können Sie Stimmen (human voice) und
Drum Sounds als Klangerzeuger für das Metronom wählen.
❍ Note Mixing-Funktion
Die Lautstärke der vier verschiedenen Notenwerte (Viertel, Achtel, Sechzehntel und Achtel-Triole)
und Akzente sind regelbar, somit können Original Rhythm-Styles schnell und einfach eingestellt
werden.
❍ Loop Play
Sie können abgespeicherte Metronom Einstellungen in vorgefertigten Sequenzen benutzen, und
können diese für eine festgelegte Anzahl von Durchgängen laufen lassen. Hiermit können Sie zu
zahlreichen geraden und ungeraden Rhythmen üben.
❍ Amp Simulator
Der DB-90 ist mit einer Input-Buchse ausgestattet. Hier können Sie eine Gitarre oder einen Bass
anschließen und mit dem Metronom spielen. Mit der eingebauten Ampsimulation können Sie den
DB-90 als Mini Übungs-Verstärker nutzen.
❍ Integrierte Rhythm Coach-Funktion, perfekt für das individuelle Üben
Der DB-90 besitzt eine Rhythm Coach-Funktion, zum effektivem Üben mit Trigger Pads und dem
internen Mikrofon des DB-90.

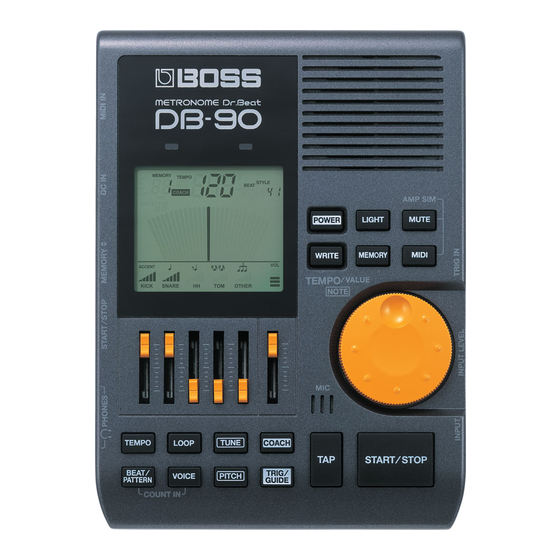

Die Bedienoberfläche
20
11
10
12
13
9
14
7
15
6
[POWER]
1.
Schaltet das Gerät ein und aus.
* Achten Sie darauf, dass die Lautstärke beim Einschalten heruntergeregelt ist. Trotz heruntergeregelter
Lautstärke ist beim Einschalten ein kleines Geräusch zu hören. Dies ist keine Fehlfunktion.
[LIGHT]
Schaltet die Beleuchtung der Anzeige ein und aus.
[MUTE]
Stummschalten des Metronom-Sounds.
* Diese Funktion kann nicht abgespeichert werden.
[WRITE]
Drücken Sie diese Taste, wenn Einstellungen abgespeichert werden sollen.
[MEMORY]
Anwählen des Speicherplatzes.
[MIDI]
Umschalten zum MIDI Modus.
TEMPO/VALUE-Rad
2.
Ändern des Tempos und der Einstellungen.
MIC
3.
Sie können verschiedene Übungen im Coach-Mode durchführen. Der Sound Ihres Practice Pads
o.ä. wird hierfür über das Mikrofon aufgenommen.
[START/STOP]
4.
Start-und Stop-Taste für das Metronom, Loop Play, Stimmton und Rhythm Coach.
[TAP]
5.
Eintippen des Metronom Tempos.
* Diese Funktion ist nicht verfügbar im Loop Play Modus, Stimmton Modus, und MIDI Modus.
[TEMPO]
6.
Verändert das Tempo.
[LOOP]
Wechseln zum Loop Play Modus.
[TUNE]
Wechsel zum Stimmton-Mode. Ändern des Stimmtons.
[COACH]
Schaltet das Gerät in den Coach Modus.
19
1
18
2
17
3
8
16
5 4
edienungsanleitung
❍ Count In-Funktion
Sie können das Gerät so einstellen, dass ein Einzähler erklingt, bevor das Metronom startet.
❍ Reference Tone-Funktion
Der DB-90 hat eine chromatischen Tonerzeuger, der Töne in 5 Oktaven (C2-B6) erzeugen kann.
❍ Memory-Funktion
Es können 50 verschiedene Metronom-Einstellungen und 10 Stimmton-Einstellungen gespeichert werden.
❍ START/STOP-Buchse
Sie können ein FS-5U (oder FS-6) Fußtaster an die START/STOP-Buchse anschließen und das
Metronom mit dem Fußtaster starten/stoppen.
❍ MEMORY UP/DOWN-Buchse
Sie können ein FS-5U (oder FS-6) Fußtaster an die MEMORY UP/DOWN-Buchse anschließen, um
die Speicherplätze per Fußtaster anzuwählen.
❍ MIDI IN-Anschluss
Sie können ein externes MIDI Gerät mit dem MIDI IN-Anschluss verbinden, das Tempo mit dem
externen Gerät synchronisieren, und das Metronom von dort aus starten.
■ Zeichenerklärung in dieser Anleitung
Texte oder Zahlen in eckigen Klammern [ ] stehen für Taster; z.B. [TAP] -> TAP-Taster.
Drücken Sie den [COACH] Taster um zwischen den vier Übungs-Modes zu wechseln.
[BEAT/PATTERN]
[VOICE]
Wechselt den Klang für das Metronom.
* Wird nicht verändert, wenn Pattern ausgewählt ist.
[PITCH]
Wechsel zum Stimmton-Modus. Ändern der Tonhöhe des Stimmtons.
[TRIG/GUIDE]
Wechsel zum Coach Modus.
Einstellen von "Pad Sensitivity" und "Time Check".
Rhythm Level-Regler
7.
Adjust the volume of the accent on the first beat and the volume of each rhythm.
* Diese Einstellung ist beim Metronome-Modus (außer Count-in Operation), und MIDI Modus verfügbar.
Master Volume-Regler
8.
Regelt die Gesamtlautstärke.
* Die Gesamtlautstärke wird nicht mit Memory abgespeichert.
Display
9.
Die im Display angezeigten Informationen sind von den einzelnen Modi abhängig.
Tempo-Anzeige
10.
Lämpchen, dass im Tempo blinkt.
MIDI IN-Anschluss
11.
Zur Verbindung mit einem MIDI OUT-Anschluss eines MIDI Sequencers.
DC IN-Buchse
12.
Stromanschluss für einen AC-Adapter (PSA-Serie).
MEMORY ▲▼-Buchse
13.
Ein Fußtaster (FS-5U oder FS-6, separat erhältlich) kann hier
angeschlossen werden.
Sie können die Speicherplätze mit einem Fußtaster umschalten.
START/STOP-Buchse
14.
Ein Fußtaster (FS-5U oder FS-6, separat erhältlich) kann hier angeschlossen werden.
Sie können den Fußtaster für folgende Funktionen benutzen: Metronom Start/Stop, Loop Play, Stimmton
und Rhythm Coach.
PHONES-Buchsen
15.
Köpfhöreranschluß. Beide Buchsen können gleichzeitig benutzt werden.
INPUT-Buchse
16.
(Mono)
Schließen Sie hier eine elektrische Gitarre oder einen Bass an.
INPUT LEVEL-Lautstärke
17.
Regelt die Lautstärke des an der Input-Buchse angeschlossenen Gerätes.
TRIG IN-Buchse
18.
Schließen Sie hier ein Trigger Pad (Roland PD-8 oder V-Pad, separat erhältlich) an.
Anschlußgewinde für den Beckenständer (M6)
19.
Diebstahlsicherung (
20.
http://www.kensington.com/
Umschalten zwischen Metronom-Beat und Pattern.
(Stereo-Buchse)
(monaural-Buchse)
(Mono-Buchse)
)
UP
DOWN
