Boss RE-202 Referenz-Anleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Boss RE-202
Inhaltszusammenfassung für Boss RE-202

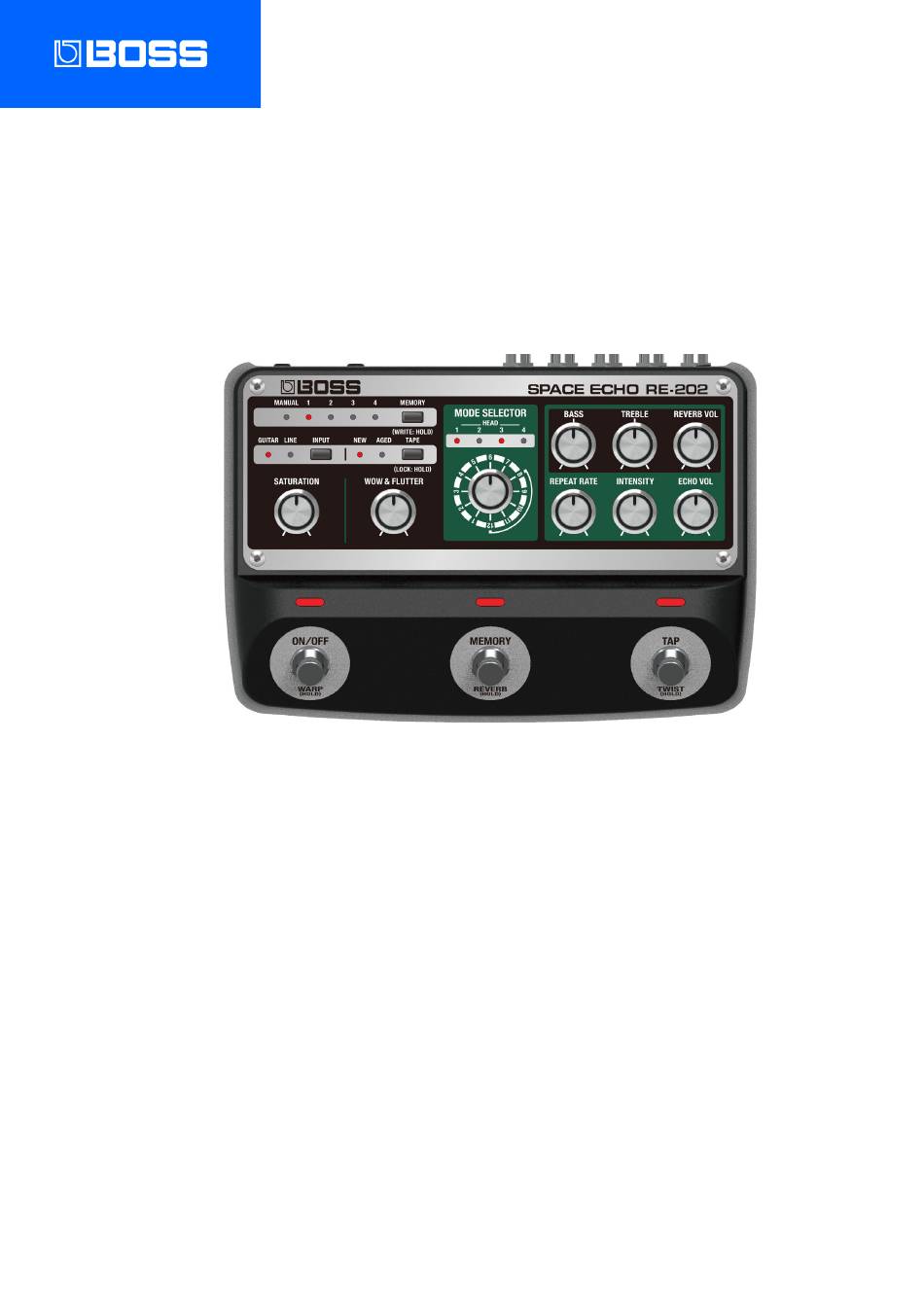

- Seite 1 RE-202 Referenzanleitung...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Umschalten der Direktsignale (DIRECT MODE) ....13 Die Bedienoberfläche und Anschlüsse ......3 Ausklingen bzw. Unterbrechen des Effektsignals nach Ausschalten des Effekts (CARRYOVER) ......14 Die Bedienoberfläche ............3 Einstellen der Betriebsart für den [REPEAT RATE]-Regler Rückseite ................5 (TIME MODE) ................
-
Seite 3: Die Bedienoberfläche Und Anschlüsse
Die Bedienoberfläche und Anschlüsse Die Bedienoberfläche und Anschlüsse Die Bedienoberfläche Name Funktion [MEMORY]- wählt einen Speicher aus bzw. ermöglicht das Sichern der Einstellungen (MANUAL, 1– 4). Die aktuell Taster gewählte Speichernummer wird über die MANUAL- und MEMORY 1–4-Anzeigen angegeben. Wenn Sie über ein externes MIDI-Gerät die Speicherplätze 5–127 auswählen, bleiben diese Anzeigen erloschen. -
Seite 4: Funktion
Die Bedienoberfläche und Anschlüsse Name Funktion [REPEAT RATE]- bestimmt die Bandlauf-Geschwindigkeit. Je weiter der Regler nach rechts gedreht wird, desto kürzer sind Regler die Abstände zwischen den einzelnen Echo-Signalen. Mit der Geschwindigkeit wird parallel auch die Klangfarbe verändert. [INTENSITY]- bestimmt die Stärke des Echo-Effekts (Anzahl der Signalwiederholungen). Wenn dieser Regler ganz nach Regler rechts gedreht wird, entsteht eine Oszillation. -
Seite 5: Rückseite
Die Bedienoberfläche und Anschlüsse Rückseite Name Funktion 16 INPUT A/MONO, B zum Anschluss einer E-Gitarre, eines Keyboard oder anderen Musikinstruments oder Effektgeräts. Verkabeln Sie für den Monobetrieb nur die A/MONO-Buchse. 17 OUTPUT A/MONO, B zum Anschluss an einen Gitarrenverstärker, Keyboardverstärker, ein anderes Effektgerät oder ein Mischpultsystem. -
Seite 6: Anschließen Externer Pedale
Die Bedienoberfläche und Anschlüsse Anschließen externer Pedale... -
Seite 7: Ein- Und Ausschalten
Die Bedienoberfläche und Anschlüsse Ein- und Ausschalten Stellen Sie sicher, dass Sie die Geräte korrekt verkabelt haben und die Reihenfolge beim Einschalten beachten. Schalten Sie die Instrumente bzw. Geräte immer in der vorgeschriebenen Reihenfolge ein, um Fehlfunktionen vorzubeugen. Einschalten Schalten Sie den Verstärker zuletzt ein. Ausschalten Schalten Sie den Verstärker zuerst aus. -
Seite 8: Kombinationen Der Köpfe Für Jeden Modus
Die Bedienoberfläche und Anschlüsse Kombinationen der Köpfe für jeden Modus MODE Á Á Á Á Á Á Á Á Abspielkopf 1 Á Á Á Á Á Á Abspielkopf 2 Á Á Á Á Á Á Á Abspielkopf 3 Á Á Á... -
Seite 9: Sichern Von Einstellungen
Sichern der Einstellungen und Umschalten der Speicherplätze Sichern der Einstellungen und Umschalten der Speicherplätze Sichern von Einstellungen Sie können die geänderten Einstellungen im Gerät sichern. Halten Sie den [MEMORY]-Taster gedrückt. Die Anzeige der aktuell gewählten Speichernummer blinkt und der Write Standby-Modus ist aktiviert. Lassen Sie den [MEMORY]-Taster wieder los. -
Seite 10: Verschiedene Einstellungen
Verschiedene Einstellungen Verschiedene Einstellungen Einstellen der Funktion des Expression-Pedals Wenn Sie ein Expression-Pedal (wie das Roland EV-5; zusätzliches Zubehör) an die CTL 1, 2/EXP-Buchse anschließen, können Sie die Funktionen der Regler auf der Bedienoberfläche (außer dem [MODE SELECTOR]-Regler) fernsteuern. Sie können die Klangfarbe für die Pedal-Positionen MAX (Pedal ganz nach vorne durchgedrückt) und MIN (Pedal ganz nach hinten zurückgenommen) einstellen und zwischen diesen Positionen kontinuierlich wechseln. - Seite 11 Verschiedene Einstellungen Einstellen der Fußschalter-Funktionen (CTL 1 FUNCTION, CTL 2 FUNCTION) Gehen Sie wie folgt vor, um dem an der CTL 1, 2/ EXP-Buchse angeschlossenen Fußschalter (FS-5U, FS-6, FS-7; zusätzliches Zubehör) eine Funktion zuzuordnen. Halten Sie den [TAP]-Schalter gedrückt und schalten Sie das Gerät ein. Stellen Sie den [MODE SELECTOR]-Regler auf “6”...
- Seite 12 Verschiedene Einstellungen Ein- und Ausschalten der Ausgabe des Direktsignals (DIRECT ON/ OFF) Sie können die Ausgabe des Direktsignals ausschalten, wenn Sie nur das Effektsignal ausgeben möchten, z.B. wenn Sie das Gerät mit dem Send/Return eines Mixers verbinden möchten. Halten Sie den [TAP]-Schalter gedrückt und schalten Sie das Gerät ein. Drehen Sie den [MODE SELECTOR]-Regler auf die Position „8“.
- Seite 13 Verschiedene Einstellungen Umschalten der Direktsignale (DIRECT MODE) Halten Sie den [TAP]-Schalter gedrückt und schalten Sie das Gerät ein. Drehen Sie den [MODE SELECTOR]-Regler auf die Position „9“. Verwenden Sie den [MEMORY]-Taster, um einen Sound auszuwählen. MEMORY- Funktion Beschreibung Anzeigen MANUAL Analog Bypass Das Audiosignal wird unverändert ausgegeben.
- Seite 14 Verschiedene Einstellungen Ausklingen bzw. Unterbrechen des Effektsignals nach Ausschalten des Effekts (CARRYOVER) Mit dieser Funktion können Sie erreichen, dass das ausklingende Effektsignal bei Ausschalten des Effekts bzw. Umschalten auf einen anderen Speicherplatz nicht unterbrochen wird. Halten Sie den [TAP]-Schalter gedrückt und schalten Sie das Gerät ein. Drehen Sie den [MODE SELECTOR]-Regler auf die Position „10“.
- Seite 15 Verschiedene Einstellungen Einstellen der Betriebsart für den [REPEAT RATE]-Regler (TIME MODE) Sie können die Betriebsart des [REPEAT RATE]-Reglers umschalten, um den Einstellbereich der Band-Geschwindigkeit zu verändern. Damit wird gleichzeitig der Einstellbereich der Tap Delay Time (Delayzeit des Abspielkopfs 1) verändert. Halten Sie den [TAP]-Schalter gedrückt und schalten Sie das Gerät ein.
- Seite 16 Verschiedene Einstellungen Umschalten der Reverb-Typen (REVERB TYPE) Halten Sie den [TAP]-Schalter gedrückt und schalten Sie das Gerät ein. Drehen Sie den [MODE SELECTOR]-Regler auf die Position „12“. Verwenden Sie den [MEMORY]-Taster, um den gewünschte Reverb-Typ auszuwählen. MEMORY-Anzeigen Reverb Type MANUAL RE-201 SPRING HALL PLATE...
- Seite 17 Verschiedene Einstellungen Einstellen des maximalen Bereichs für die Auswahl der Speicherplätze (MEMORY EXTENT) Gehen Sie wie folgt vor, um den maximalen Bereich für die Auswahl der Speicherplätze einzustellen. Halten Sie den [TAP]-Schalter gedrückt und schalten Sie das Gerät ein. Drehen Sie den [MODE SELECTOR]-Regler auf die Position „1“. Verwenden Sie den [MEMORY]-Taster, um den maximalen Wert einzustellen.
-
Seite 18: Midi-Einstellungen
Verschiedene Einstellungen MIDI-Einstellungen Halten Sie den [ON/OFF]-Schalter gedrückt und schalten Sie das Gerät ein. Drehen Sie den [MODE SELECTOR]-Regler, um den gewünschten Parameter auszuwählen. Verwenden Sie den [MEMORY]-Taster, um die gewünschte Einstellung auszuwählen. Drücken Sie den [ON/OFF]-Schalter, um die Einstellungen zu beenden. [MODE Anzeigen, Einstellung... - Seite 19 (CC OUT) MEMORY: 1 Control Change-Meldungen werden nicht übertragen. INTERNAL MEMORY: Die Tempo-relevanten Einstellungen werden zur MANUAL internen Clock des RE-202 synchronisiert. MEMORY: 1 Die Tempo-relevanten Einstellungen werden zu der MIDI Clock Sync über MIDI empfangenen Clock synchronisiert. Wenn (SYNC)
- Seite 20 Verschiedene Einstellungen [MODE Anzeigen, Einstellung SELECTOR]- Wert Beschreibung die leuchten Regler MEMORY: MANUAL, HEAD: 2 MEMORY: 1, HEAD: 2 MEMORY: 2, HEAD: 2 MEMORY: 3, HEAD: 2 MEMORY: 4, HEAD: 2 MEMORY: MANUAL, HEAD: 3 MEMORY: 1, HEAD: 3 MEMORY: 2, HEAD: 3 MEMORY: 3, HEAD: 3...
-
Seite 21: Abrufen Der Werksvoreinstellungen (Factory Reset)
Abrufen der Werksvoreinstellungen (Factory Reset) Abrufen der Werksvoreinstellungen (Factory Reset) Halten Sie die Schalter [ON/OFF] und [TAP] gedrückt und schalten Sie das Gerät ein. Drücken Sie den [TAP]-Schalter. Damit ist der Factory Reset-Vorgang gestartet. Die MEMORY-Anzeigen leuchten in dieser Reihenfolge: MANUALÓ1Ó2Ó3Ó4. Der Vorgang ist beendet, wenn die Anzeige des [ON/OFF]-Schalters leuchtet. -
Seite 22: Anbringen Der Gummifüße
Anbringen der Gummifüße Anbringen der Gummifüße Sie können bei Bedarf Gummifüße an der Unterseite des Geräts befestigen. Befestigen Sie diese an den in der Abbildung angegebenen Positionen. * Wenn Sie das Gerät umdrehen, legen Sie dieses immer auf eine weiche, gepolsterte Fläche (z.B. Kissen), damit die Bedienelemente nicht beschädigt werden. -
Seite 23: Technische Daten
Technische Daten Technische Daten Sampling-Frequenz 48 kHz 24 bit + AF-Methode AD-Konvertierung * Die AF (Adaptive Focus)-Methode ist eine von Roland und BOSS entwickelte Technik, die den Signal-Rauschabstand (SN) der AD/DA Converter optimiert. DA-Konvertierung 32 Bit Signalverarbeitung 32-bit Fließkomma Betriebsarten... - Seite 24 Technische Daten RE-202 Referenzanleitung © 2022 Roland Corporation...
