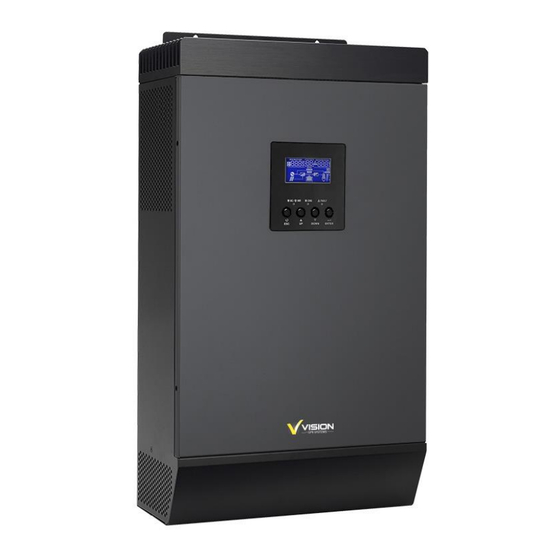

Vision 1KVA 48V Handbuch Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Vision Anleitungen
  4. USVs
  5. 1KVA 48V
  6. Handbuch und betriebsanleitung

Vision 1KVA 48V Handbuch Und Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Handbuch &
Betriebsanleitung
Solar Hybrid
1-5KVA
Unterbrechungsfreie Strom Versorgung / Lader
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vision 1KVA 48V

Inhaltszusammenfassung für Vision 1KVA 48V

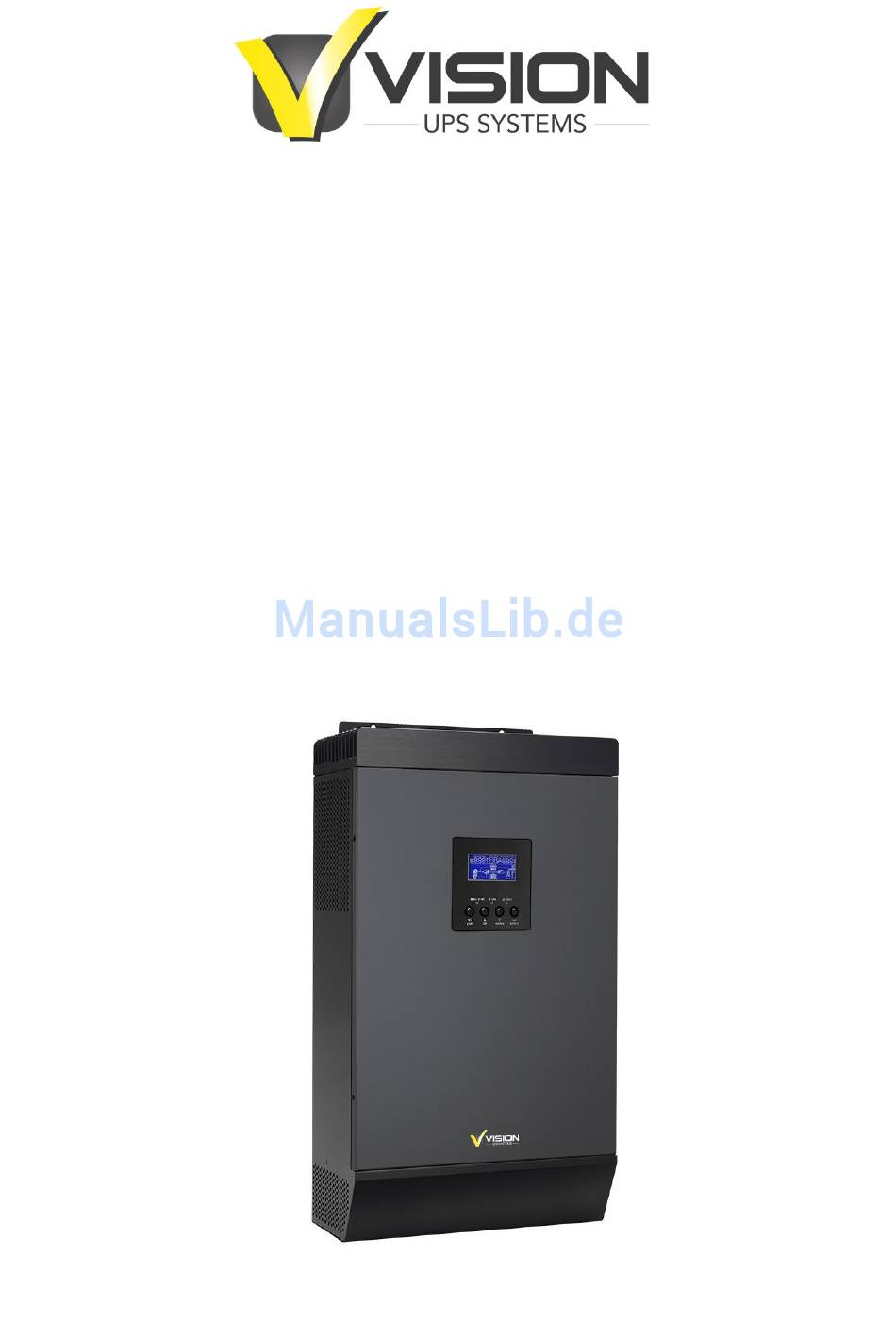

  • Seite 1 Handbuch & Betriebsanleitung Solar Hybrid 1-5KVA Unterbrechungsfreie Strom Versorgung / Lader...
  • Seite 2 Alle Rechte vorbehalten. Die Informationen in diesem Handbuch können ohne vorherige Ankündigung geändert werden. Vielen Dank, dass Sie sich für den Kauf unserer USV entschieden haben. Bitte lesen Sie dieses Handbuch sorgfältig und vollständig durch. Es enthält Anweisungen zu den Themen Sicherheit, Installation und Betrieb.

  • Seite 3: Inhaltsverzeichnis

    INHALT 1. SICHERHEITSANWEISUNGEN ..........................3 2. EINLEITUNG ................................ 5 2.1. Eigenschaften ..............................5 2.2. Systemarchitektur ............................5 2.3. Präsentation ..............................6 3. INSTALLATION..............................7 3.1. Auspacken und Prüfen ........................... 7 3.2. Vorbereitung ..............................7 3.3. Montage des Gerätes ............................. 7 3.4.

  • Seite 4: Sicherheitshinweise

    1. SICHERHEITSHINWEISE Dieses Kapitel liefert eine Einführung zu den Sicherheitshinweisen und Anmerkungen. Bitte lesen Sie dieses Kapitel sorgfältig durch, bevor Sie die Ausrüstung in Betrieb nehmen. Heben Sie dieses Handbuch in der Nähe Ihrer Installation für den späteren Gebrauch auf. Im Inneren der USV befinden sich gefährliche Spannungen und hohe Temperaturen.

  • Seite 5: Einleitung

    2. EINLEITUNG Es handelt sich um einen multifunktionalen Wechselrichter/Lader, der den Wechselrichter, den MPPT-Solarlader und die Batterien kombiniert, um eine Versorgung ohne Unterbrechung im Gebrauch zu bieten. Seine LCD-Anzeige sowie die Bedientasten ermöglichen die Konfiguration der Parameter, wie den Ladestrom, die Priorität an der Ladefunktion, die akzeptable Abweichung von der Eingangsspannung und von anderen diversen Funktionen.

  • Seite 6: Präsentation

    2.3. Präsentation Modell 1-3KVA Parallelmodell 4KVA/5KVA ANMERKUNG: Für eine Installation im Parallelmodus greifen Sie bitte auf den darlegenden Abschnitt zu diesem Betrieb zurück. Legende : 1 – LCD-Bildschirm 2 – Zustandsindikator 3 – Indikator vom Ladeniveau 4 – Fehlerindikator 5 – Funktionstasten 6 –...

  • Seite 7: Installation

    3. INSTALLATION 3.1. Auspacken und Prüfen Prüfen Sie das Gerät vor der Installation. Versichern Sie sich, dass nichts im Innern des Paketes beschädigt ist. Wenn Sie Schäden feststellen, dann nehmen Sie das Material nicht in Betrieb und informieren sofort den Transporteur und den Händler.

  • Seite 8: Anschluss Der Batterien

    Ringkabelschuh Typische Batterie- Kabel- Dreh- Modell Abmessungen Kabel Amperewerte Kapazität Querschnitt Moment D (mm) L (mm) 1KVA 48V 100AH 1*14AWG 21.8 2~ 3 Nm 1KVA 24V, 2KVA 48V 100AH 1*10AWG 22.5 2~ 3 Nm 3KVA 48V 100AH 1*8AWG 23.8 2~ 3 Nm...

  • Seite 9: Anschluss Eingang/Ausgang Ac-Seitig

    Bitte befolgen Sie folgende Schritte zum Anschließen der Batterie: 1. Setzen Sie den Kabelschuh sowie das empfohlene Kabel zusammen. 2. Schließen Sie alle Batterien entsprechend der installierten Einheit an. Es wird angeregt eine Mindestkapazität von 100Ah für die Modelle von 1-3KVA und von 200Ah für die Modelle von 4KVA und 5KVA anzubringen. 3.
  • Seite 10 Führen Sie die folgenden Schritte aus, um die Kabel von AC-Eingang/Ausgang anzuschließen: 1. Versichern Sie sich, dass der DC-Schutz gegeben ist, bevor Sie die Kabel AC-Eingang/Ausgang anschließen. 2. Entfernen Sie die Isolierung vom Kabel und legen die Drähte frei, um die Anschlüsse machen zu können. 3.

  • Seite 11: Anschluss Pv-Seitig

    Kabel- Modell Typische Intensität Drehmoment Querschnitt 1KVA 24V / 2KVA 24V/ 4mm² 1.2~1.6 Nm 3KVA 24V 1KVA 48V / 3KVA 48V 2.5mm² 1.2~1.6 Nm 2KVA 24V Plus 3KVA 24V Plus 2KVA 48V Plus 10mm² 1.4~1.6 Nm 3KVA 48V Plus 4KVA / 5KVA...

  • Seite 12: Endmontage

    3.7. Endmontage Nachdem alle Kabel angeschlossen wurden, montieren Sie die untere Abdeckung zurück wie abgebildet. 1KVA / 2KVA / 3KVA / 4KVA / 5KVA 2KVA Plus / 3KVA Plus 3.8. Anschließen der Kommunikationskabel Verwenden Sie bitte das mitgelieferte Kabel zum Anschließen des Wechselrichters an den Rechner. Führen Sie die mitgelieferte CD in den Rechner ein und folgen den Anweisungen auf dem Bildschirm zur Installation der Überwachungssoftware.

  • Seite 13: Betrieb

    4. BETRIEB 4.1. Start / Stopp (ON/OFF) Sobald das Gerät korrekt angeschlossen wurde und auch die Batterien korrekt angeschlossen sind, reicht es zum Starten den Unterbrechungsschalter «Start/Stopp» (situiert am unteren Rand der Einheit) einzuschalten. 4.2. Betrieb der LCD-Anzeige Das auf der Vorderseite des Wechselrichters befindliche Anzeigefeld (siehe untere Abbildung) verfügt über drei LED-Anzeiger, vier Funktionstasten und einen LCD-Bildschirm, welcher den Betriebsstatus und Informationen zu Betrieb und Eingangs- und Ausgangsleistung anzeigt.

  • Seite 14: Anzeige Der Icons Auf Dem Lcd-Anzeigefeld

    4.3. Anzeige der Icons dem LCD-Anzeigefeld Icon Beschreibung der Funktion Information zur Eingangsquelle Zeigt den AC-Eingang an. Zeigt den PV-Eingang an (PV = Photovoltaikmodul). Zeigt die Eingangsspannung, die Eingangsfrequenz, die Spannung der PV-Module, die Batteriespannung und den Ladestrom an. Konfigurationsprogramm und Fehlerinformation Zeigt die Einstellungsprogramme an.
  • Seite 15 Im Batteriemodus gibt das Gerät den Stand der Batteriekapazität an: Last-Prozente Batteriespannung LCD-Bildschirm < 1.717V/Zelle 1.717V/Zelle ~ 1.8V/Zelle Last >50% 1.8 ~ 1.883V/Zelle > 1.883 V/Zelle < 1.817V/Zelle 1.817V/Zelle ~ 1.9V/Zelle 50%> Last > 20% 1.9 ~ 1.983V/Zelle > 1.983 <...

  • Seite 16: Parametrierungen Auf Dem Lcd-Anzeigefeld

    4.4. Parametrierungen auf dem LCD-Anzeigefeld Nach Drücken der «ENTER»-Taste während 3 Sekunden, wechselt das Gerät in den Einstellungsmodus. Drücken Sie die Tasten «UP» oder «DOWN» um die gewünschten Parameter für die Einstellung zu wählen. Drücken Sie anschließend auf «ENTER» zur Bestätigung der Auswahl oder auf «ESC» zum Verlassen des Menüs. Einstellungsprogramme: Programme Beschreibung...
  • Seite 17 Optionen für die Modelle 4K/5K : 60A (Standard) 100A 110A 120A Wenn ausgewählt, dann wird der zulässige Geräte (Standard) AC-Eingangsspannungsbereich von 90VAC bis 280VAC betragen. AC-Eingangsspannungs- bereich Wenn ausgewählt, dann wird der zulässige AC-Eingangsspannungsbereich von 170VAC bis 280VAC betragen. Sparmodus Wenn deaktiviert - egal ob die angeschlossene deaktiviert(Standard) Last niedrig oder hoch ist -, dann wird der...
  • Seite 18 Verfügbare Option für 1KVA 24V und 2KVA 24V Plus 120Vac : 20A (Standard): Verfügbare Option für 2-3KVA 24V und 2-3KVA 24V Plus : 30A (Standard) Verfügbare Option für 1KVA/3KVA 48V und 2-3KVA 48V Plus : 15A (Standard): Verfügbare Option für 2KVA 48V Plus 120Vac : 10A (Standard) Maximaler Ladestrom vom AC-Netz-Lader...
  • Seite 19 46V (Standard) Verfügbare Option für die Modelle von 24V : Zu 100% geladene Batterie 24.5V 25.5V 26.5V 27V (Standard) Einstellung des Spannungsniveaus zur 27.5V Rückkehr in den Batteriemodus, wenn die Auswahl «SBU Priorität» oder «Solar vorrangig» im Programm 01 28.5V getroffen wurde.
  • Seite 20 54V (Standard) Wenn der Wechselrichter im AC-Modus arbeitet, im Standby- oder Fehlermodus, dann kann die Ladequelle wie folgt programmiert werden: Solar vorrangig Die Solarenergie wird die Batterie als erste Priorität aufladen. Das Stromnetz wird die Batterie nur dann laden, wenn keine Solarenergie verfügbar ist. AC-Netz vorrangig Das Stromnetz wird in erster Priorität die Batterie aufladen.
  • Seite 21 Bypass für Überlast: Bypass deaktiviert Bypass aktiviert Wenn aktiviert, dann (Standard) wird die Einheit in den AC-Modus wechseln im Falle von Überlast im Batteriemodus. Aufzeichnung aktiv. Aufzeichnung deaktiviert (Fehler) Aufzeichnung der Fehlercodes Für das Modell von 24V : der Standardwert ist 28.2V Für das Modell von 48V : der Standardwert ist 56.4V Konstante Ladespannung (C.V voltage)

  • Seite 22: Parametrierungen Auf Dem Bildschirm

    4.5. Parametrierungen auf dem Bildschirm Die auf dem LCD-Bildschirm verfügbaren Informationen ändern durch Drücken der Taste «DOWN» oder «UP». Die Reihenfolge der gezeigten Informationen ist die folgende: Eingangsspannung, Eingangsfrequenz, PV-Spannung, Ladestrom der Batterien, Batteriespannung, Ausgangsspannung, Ausgangsfrequenz, Prozentsatz der Last, Last in VA, Last in Watt, primäre CPU-Version und die sekundäre CPU-Version.
  • Seite 23 Ausgangsspannung = 50Hz Ausgangsspannung Prozentsatz der Last = 70% Prozentsatz der Last Wenn die angeschlossene Last weniger als 1KVA beträgt, dann wird die Last wie folgt in VA angezeigt. Last in VA/KVA Wenn die angeschlossene Last größer oder gleich 1KVA ist (≧ 1KVA), dann wird die Last in KVA wie folgt angezeigt.

  • Seite 24: Betriebsmodi

    Primäre CPU-Version 00014.04 Überprüfung der primären CPU-Version Sekundäre CPU-Version 00003.03 Überprüfung der sekundären CPU-Version 4.6. Betriebsmodi Betriebsmodus Beschreibung LCD-Display Aufladung über das AC-Netz Standby-Modus / Energiesparmodus *Standby-Modus: der Wechselrichter ist noch nicht eingeschaltet, aber zu Aufladung über die Solarenergie diesem Zeitpunkt lädt er die Der Wechselrichter versorgt Batterie ohne den nicht den Ausgang, lädt aber...

  • Seite 25: Fehler Und Alarme

    Aufladung über die Solarenergie Via AC-Versorgung speist das Online-Modus Gerät die Lasten und lädt Aufladung über das AC-Netz (Normalmodus) auch die Batterien auf. Leistung wird von der Batterie und der Solarenergie geliefert Das Gerät liefert die Batteriemodus Ausgangsleistung via Batterie- und Solarenergie. Leistung wird alleine von der Batterie geliefert 4.7.

  • Seite 26: Warnhinweise

    4.8. Warnhinweise Alarmcode Ereignis Akustischer Alarm Blinkendes Icon Der Ventilator ist blockiert wenn der Piepst 3 mal pro Sekunde Wechselrichter aus ist Überlast auf der Batterie Piepst jede Sekunde Schwache Batterie Piepst jede Sekunde Überlast Piepst alle 0.5 Sekunden Ausgangsleistung minimieren Piepst alle 3 Sekunden Der Solarlader stoppt aufgrund niedriger Batteriespannung...

  • Seite 27: Spezifikationen

    1KVA 24V 2KVA 24V Plus 2KVA 24V 3KVA 24V Plus 4KVA USV-Modell 3KVA 24V 2KVA 48V Plus 5KVA 1KVA 48V 3KVA 48V Plus 3KVA 48V Wellenform der Eingangsspannung Sinusförmig (AC-Netz oder Generator) Eingangsnennspannung 230Vac 170Vac±7V (USV) Abschaltung wegen Niedrigspannung 90Vac±7V (Geräte) 180Vac±7V (USV);...
  • Seite 28 5.2. Tabelle 2 – Spezifikationen im Wechselrichtermodus 1KVA 24V 1KVA 48V 2KVA 24V 3KVA 48V 4KVA USV-Modell 3KVA 24V 2KVA 48V Plus 5KVA 2KVA 24V Plus 3KVA 48V Plus 3KVA 24V Plus 1KVA/0.8KW 1KVA/1KW 4KVA/3.2KW 2KVA/1.6KW 2KVA/1.6KW Ausgangsleistung 5KVA/4KW 3KVA/2.4KW 3KVA/2.4KW...
  • Seite 29 5.3. Tabelle 3 – Spezifikationen im Lademodus Lademodus via Stromnetz 2KVA 24V 1KVA 48V 1KVA 24V 3KVA 24V 3KVA 48V 4KVA USV-Modell 2KVA 48V 2KVA 24V 2KVA 24V Plus 2KVA 48V Plus 5KVA 3KVA 24V Plus 3KVA 48V Plus 2/10A/...
  • Seite 30 5.4. Tabelle 4 – Allgemeine Spezifikationen 2KVA 24V Plus 1KVA 24V 3KVA 24V 3KVA 24V Plus USV-Modell 2KVA 24V 4KVA 5KVA 1KVA 48V 3KVA 48V 2KVA 48V Plus 3KVA 48V Plus Sicherheits- zertifikat Betriebs- 0°C à 55°C temperaturbereich Lagerungs- -15°C~ 60°C...

  • Seite 31: Störungsbehebung

    6. STÖRUNGSBEHEBUNG Problem LCD/LED/Summer Erklärung / möglicher Grund Lösung LCD/LEDs und Summer Das Gerät schaltet sind aktiv während 3 Die Batteriespannung ist zu 1. Batterie aufladen. sich während dem Sekunden und dann niedrig (<1.91V/Zelle) 2. Batterie ersetzen. Start automatisch ab. komplett aus.

  • Seite 32: Anhänge - Tabellen Mit Ungefähren Angaben Zu Den Verschiedenen Autonomien

    Anhänge – Tabellen mit ungefähren Angaben zu den verschiedenen Autonomien Modell Last (VA) Autonomiezeit @24Vdc 100Ah (min) Autonomiezeit @24Vdc 200Ah (min) 1610 1KVA 1000 1610 1000 2KVA 1200 1400 1600 1800 2000 1100 1200 1500 3KVA 1800 2100 2400 2700 3000 Modell Last (VA)
  • Seite 33 1054 2107 1054 1200 1500 3KVA 1800 2100 2400 2700 3000 1610 1200 1600 2000 4KVA 2400 2800 3200 3600 4000 1288 1000 1500 2000 2500 5KVA 3000 3500 4000 4500 5000 Notiz: Die Autonomiezeit hängt von der Qualität, dem Alter (Konstruktionsjahr) und dem Typ der Batterie ab. Die Spezifikationen der Batterie können entsprechend den verschiedenen Herstellern variieren.
