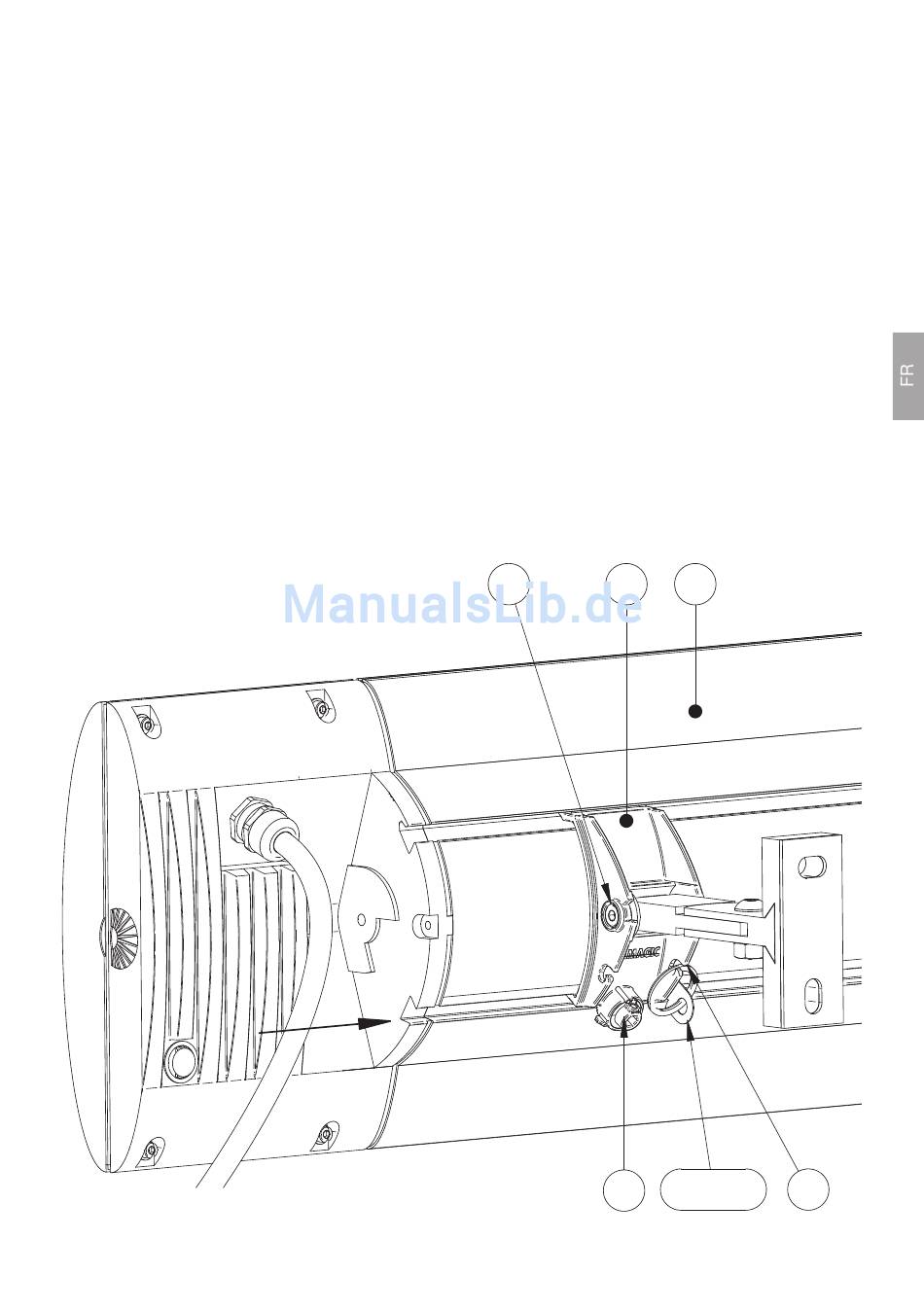

3. Monter le radiateur sur le support mural
• Insérer les brides de sécurité (3) avec la bague (4) dans la rainure en queue
d'aronde depuis la gauche sur env. 530 mm et 130 mm.
• Serrer la vis 3,5 x 6,5 (5).
• Suspendre le radiateur (B) aux griffes d'adaptation (6).
• Serrer le tendeur excentrique (7) avec la clé Allen SW5 dans le sens horaire ;
la griffe de l'adaptateur doit être exempte de jeu et bien fixée au radiateur ther-
mique.
• Accrocher la bague de la bride de sécurité (4) dans l'entaille (A).
• Pour le réglage ou le déplacement du rayon, desserrer les vis (11) avec la clé
Allen SW5, placer le rayon dans la direction souhaitée et serrer de nouveau les
vis (11).
11 6
7
59
B
3,4,5 A
