4.

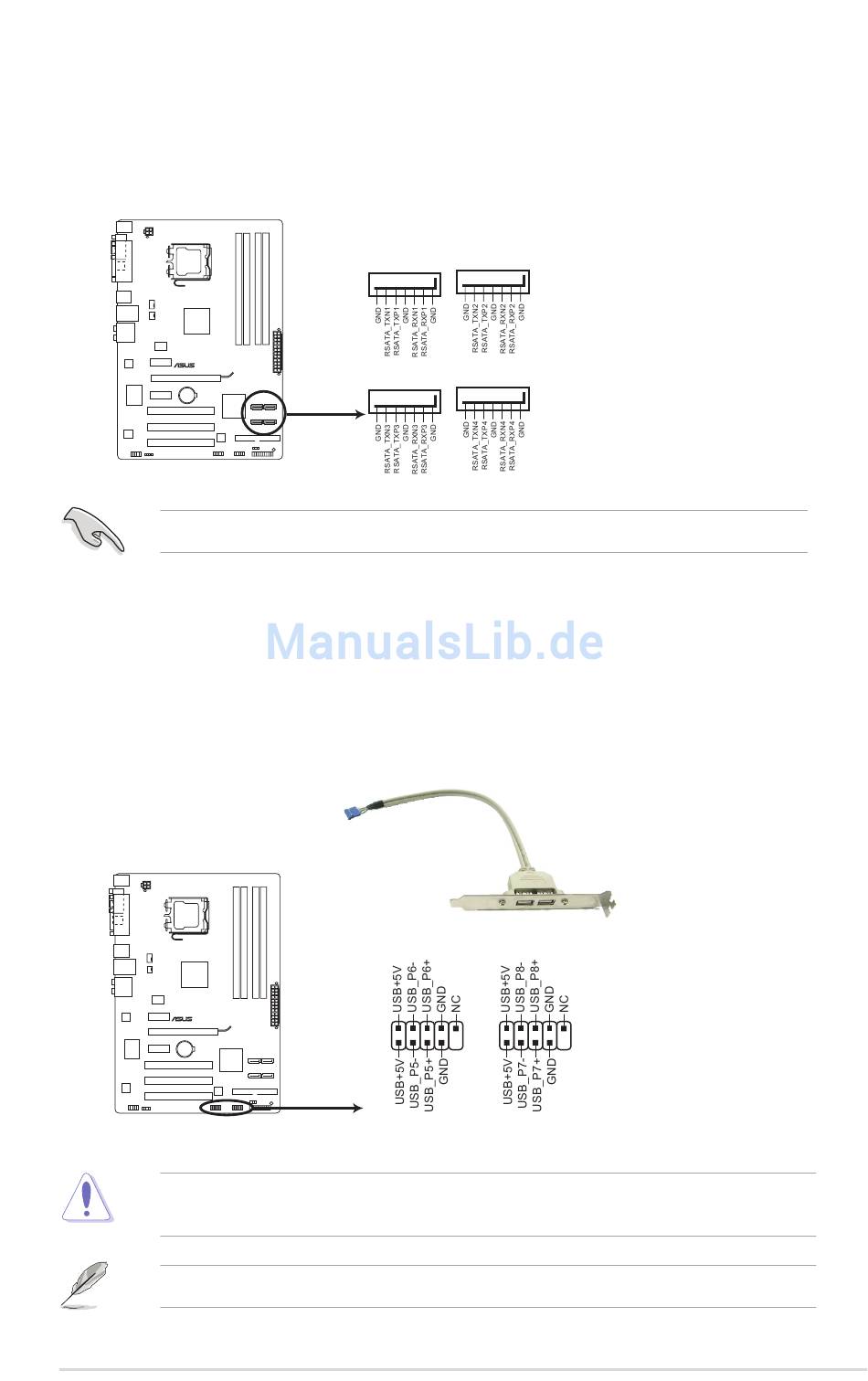

Serial ATA-Anschlüsse (7-pol. SATA1�4)
Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA 3 Gb/s-Festplatten
und optischen Laufwerken vorgesehen. Serial ATA 3 Gb/s ist rückwärts kompatibel mit
Serial ATA 1.5 Gb/s-Spezifikationen. Die Datenübertragungsrate von Serial ATA 3Gb/s
ist schneller als das normale parallele ATA mit 133 MB/s (Ultra DMA/133).
P5P41TD
P5P41TD SATA connectors
Installieren Sie das Windows
5.
USB-Sockel (10-1 pol. USB56, USB78)
Diese Sockel dienen den USB �.�-Anschlüssen. Verbinden Sie das USB-Modulkabel
mit einem dieser Sockel und befestigen Sie das Modul anschließend an einer
Steckplatzaussparung an der Rückseite des Computergehäuses. Diese USB-
Sockel entsprechen der USB 2.0-Spezifikation, welche Verbindungen mit einer
Geschwindigkeit von bis zu 48� Mbps ermöglicht.
P5P41TD
P5P41TD USB2.0 connectors
Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das
Motherboard beschädigt!
Das USB �.�-Modulkabel muss separat erworben werden.
ASUS P�P41TD
�4) 4)
SATA1
SATA2
SATA4
SATA3
XP Service Pack � oder neuer, bevor Sie Serial ATA nutzen.
®
USB56
USB78
PIN 1
PIN 1
1-�3
