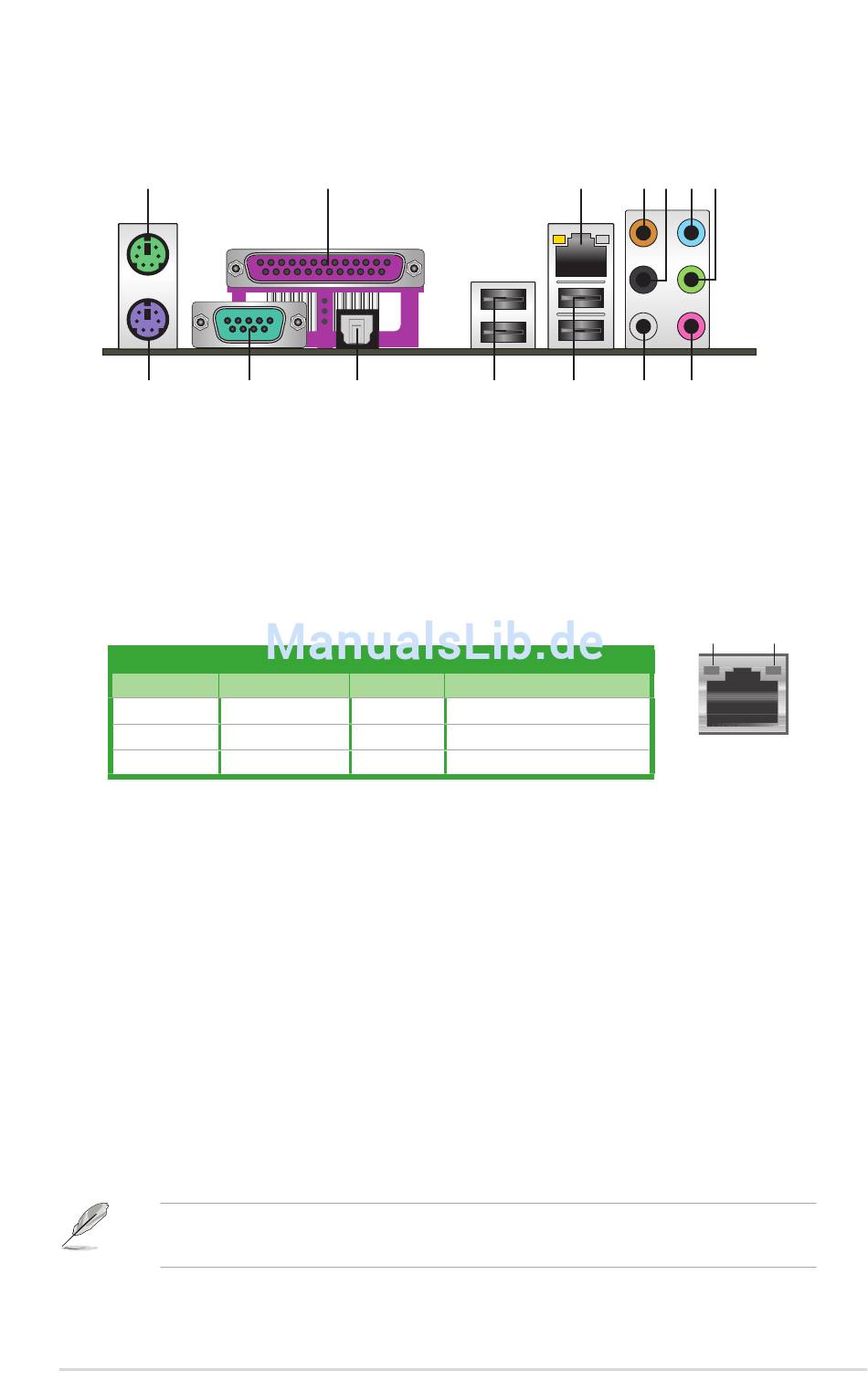

Anschlüsse
1.10.1
Rücktafelanschlüsse
1
14
1.
PS/2 Maus-Anschluss (grün). Dieser Anschluss ist für eine PS/2-Maus.
2.
Parallelanschluss Dieser ��-pol Anschluss verbindet einen Drucker, Scanner oder
andere Geräte.
3.
LAN (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen zu einem
Local Area Network (LAN) mittels eines Netzwerk-Hub. Beziehen Sie sich auf die
folgende Tabelle.
LED-Anzeigen am LAN-Anschluss
Aktivitäts-/Verbindungs- LED
Status
AUS
ORANGE
BLINKEND
4.
Mitte/Subwoofer-Anschluss (orange). Dieser Anschluss nimmt die mittleren bzw.
Subwoofer-Lautsprecher auf.
5.
Hinterer Lauftsprecherausgang (schwarz). Dieser Anschluss ist für die Verbindung
der hinteren Lautsprecher einer 4-Kanal, 6-Kanal, oder 8-Kanal-Audiokonfiguration
vorgesehen.
6.
Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit Kassettenrecordern,
CD- oder DVD-Playern und anderen Audiogeräten.
7.
Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder
Lautsprechern. In 4-, 6- und 8-Kanalkonfigurationen wird dieser Anschluss zum
Frontlautsprecherausgang.
8.
Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf.
9.
Seitenlautsprecherausgang (grau). Dieser Anschluss nimmt die Seitenlautsprecher
in einer 8-Kanal-Audiokonfiguration auf.
Für die Funktionen der Audio-Ausgänge in 2, 4, 6, oder 8-Kanal-Konfiguration beziehen Sie
sich bitte auf die folgende Audio-Konfigurationstabelle.
ASUS P�P41TD
2
13
12
Geschwindigkeits-LED
Beschreibung
Status
Nicht verbunden
AUS
Verbunden
ORANGE
Datenaktivität
GRÜN
3
11
10
Beschreibung
1� Mbps-Verbindung
1�� Mbps-Verbindung
Verbindung
1 Gbps-Verbindung
Verbindung
4 5 6 7
9
8
SPEED
ACT/LINK
LED
LED
LAN-
Anschluss
1-19
