2.
IDE-Anschluss (40-1 pol. PRI_IDE)
Die integrierten IDE-Anschlüsse nehmen Ultra DMA 100/66/33-Signalkabel auf. Jedes
Ultra DMA 100/66/33-Signalkabel hat drei Anschlüsse: blau, schwarz, und grau.
Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss des Motherboards, und
wählen Sie aus den folgenden Modi, um das Gerät zu konfigurieren.
Ein Gerät
Zwei Geräte
•
Der Pol �� entfällt am IDE-Anschluss, damit er zum abgedeckten Loch auf dem Ultra
DMA-Kabelanschluss passt. Dies verhindert eine falsche Einsteckrichtung beim
Anschließen des IDE-Kabels.
•
Verwenden Sie für Ultra DMA 100/66/33 IDE-Geräte ein 80-adriges IDE-Kabel.

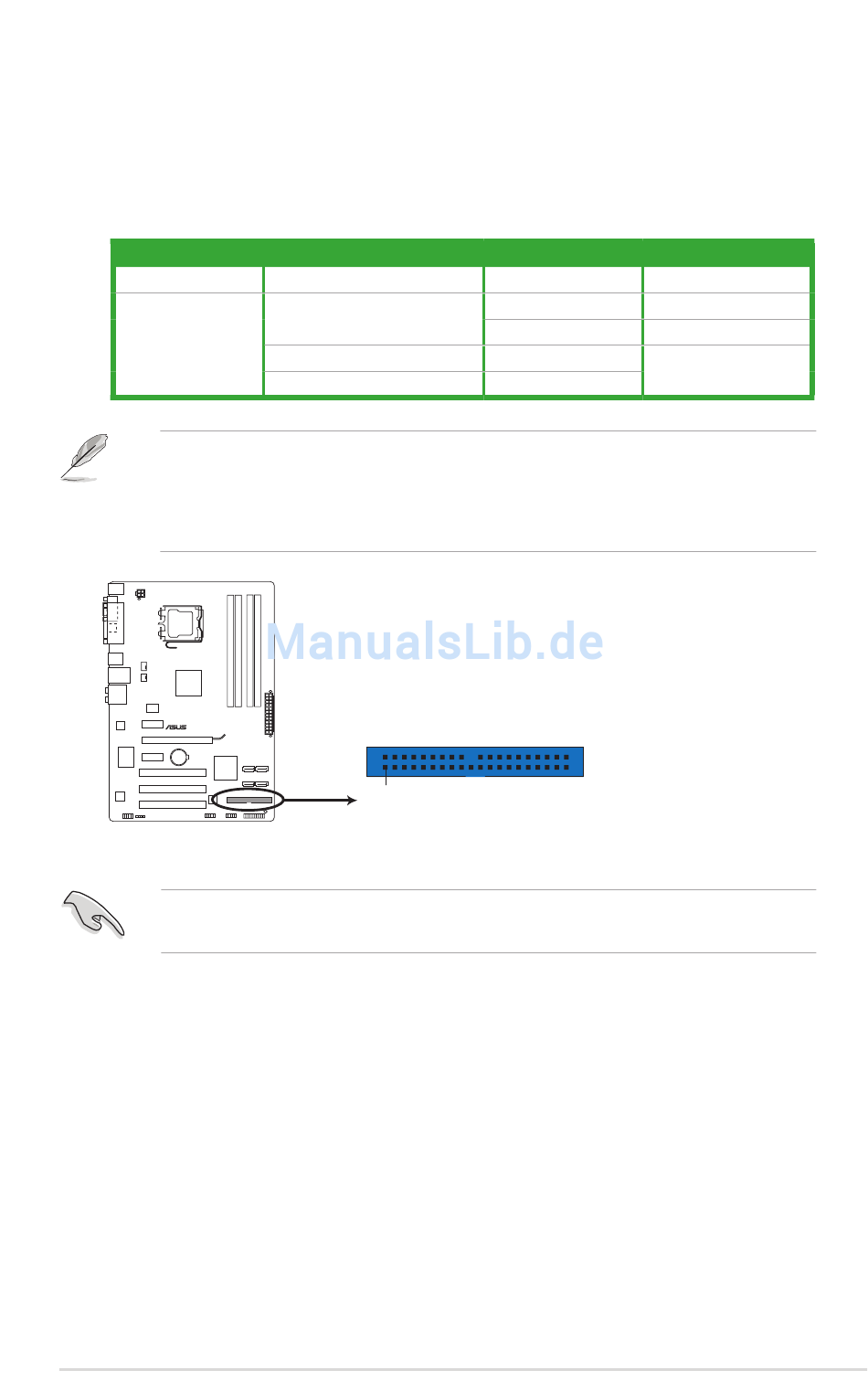

P5P41TD
P5P41TD IDE connector
Falls einer der Gerätejumper auf "Cable-select" eingestellt ist, müssen die anderen
Gerätejumper ebenfalls so eingestellt werden.
ASUS P�P41TD
Geräte-Jumper Einstellung
Cable-Select or Master
Cable-Select
Master
Slave
PRI_IDE
PIN1
NOTE:Orient the red markings
on the IDE ribbon cable to PIN 1.
Geräte-Modus
-
Schwarz
Master
Schwarz
Slave
Grau
Master
Schwarz oder Grau
Slave
Kabelanschluss
1-�1
