Interne Anschlüsse - Asus P5P41TD Handbuch

�u��io 2-, 4-, 6- o��er 8-Kana�konfigurationen
Anschluss
Hellblau
Hellgrün
Rosa
Orange
Schwarz
Grau
10. USB 2.0-Anschlüsse 1 und 2. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse
nehmen USB �.�-Geräte auf.
11. USB 2.0-Anschlüsse 3 und 4. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse
nehmen USB �.�-Geräte auf.
12. Optischer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein optisches S/PDIF-
Kabel mit externen Audiogeräten.
13. COM-Anschluss. Dieser Anschluss ist für Zeige- oder andere Serialgeräte.
14. PS/2-Tastaturanschluss (lila). Dieser Anschluss verbindet mit einer PS/2-Tastatur.
1.10.2 Interne Anschlüsse

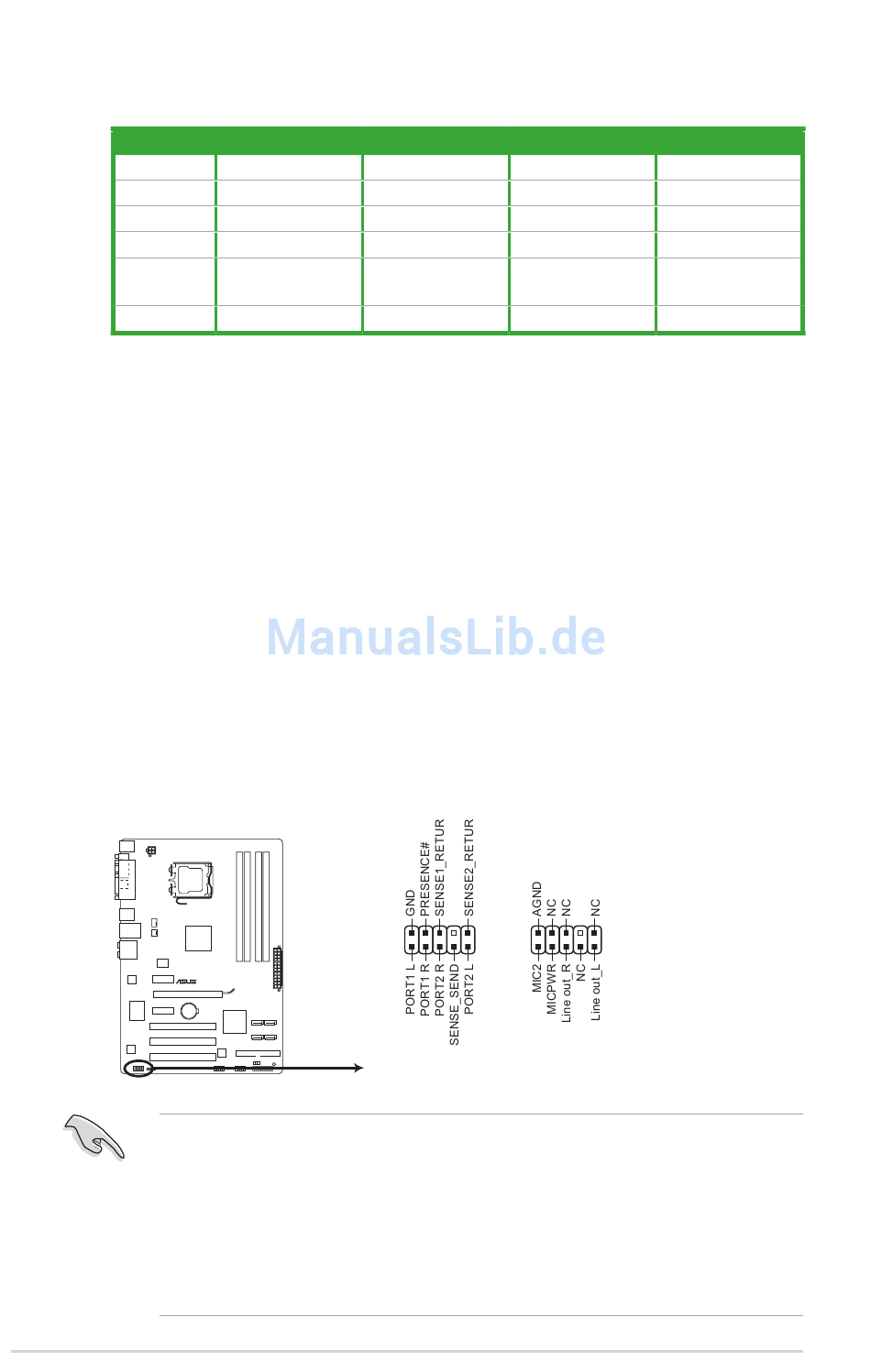

1. Fronttafel-Audiosockel (10-1 pol. AAFP)
Dieser Anschluss dient zum Verbinden eines Fronttafel Audio E/A-Moduls, das
an der Fronttafel des Computers befestigt wird und entweder HD Audio oder den
herkömmlichen AC '97 Audiostandard unterstützt. Verbinden Sie das Ende des
Fronttafel-Audiokabels mit diesem Anschluss.
P5P41TD
P5P41TD Front panel audio connector
• Es wird empfohlen, ein High Definition Fronttafel Audio E/A-Modul mit diesem Anschluss
• Wenn Sie an diesen Anschluss ein High-Definition Fronttafelaudiomodul anschließen
1-��
Kopfhörer 2-Kanal
Line In
Line Out
Mic In
-
-
-
AAFP
zu verbinden, um die High Definition Audio-Funktionen dieses Motherboards nutzen zu
können.
möchten, vergewissern Sie sich, dass das Element Front Panel Type im BIOS auf [HD
Audio] eingestellt ist. Wenn Sie statt dessen ein AC' 97-Fronttafelaudiomodul anschließen
möchten, stellen Sie das Element auf [AC97] ein. Standardmäßig ist der Anschluss auf
[HD Audio] gestellt. Siehe Abschnitt 2.4.3 Chipsatz für Details.
4-Kanal
Line In
Front-Lautsprecher Front-Lautsprecher
Mic In
– Mitte/Subwoofer
Hinterer
Lautsprecher Lautsprecher
-
PIN 1 PIN 1
HD-audio-compliant Legacy AC'97
pin definition compliant definition
6-Kanal 8-Kanal
Line In Line In
Front-Lautsprecher
Mic In Mic In
Mitte/Subwoofer
Hinterer Hinterer
Lautsprecher
-
Seitenlautsprecher
Kapitel 1: Produkteinführung
