Montieren der Fernbedienung
1
Verwenden Sie am Montageort eine 50-mm-Lochsäge
(2 Zoll), um durch die Montagefläche zu schneiden.
2
Setzen Sie die Fernbedienung in den Ausschnitt, und
markieren Sie die Vorbohrungen.
3
Entfernen Sie die Fernbedienung aus dem Ausschnitt, und
bringen Sie mit einem 2,5-mm-Bohrer (
Vorbohrungen an.
4
Tragen Sie seewassertaugliches Dichtungsmittel um den
Ausschnitt auf (optional).
5
Bringen Sie die Gummidichtung an der Rückseite der
Fernbedienung an.
6
Führen Sie das verbundene NMEA 2000 Kabel durch den
Ausschnitt.
7
Setzen Sie die Fernbedienung in den Ausschnitt.
8
Sichern Sie die Fernbedienung mit den mitgelieferten
Schrauben an der Montagefläche.
9
Montieren Sie die Verkleidung an den Ecken der
Fernbedienung.
10
Verlegen Sie das NMEA 2000 Kabel mit ausreichendem
Abstand zu Störquellen, und verbinden Sie es mit dem
NMEA 2000 Netzwerk oder dem Fusion
Fernbedienungsnetzwerk.
Weitere Informationen

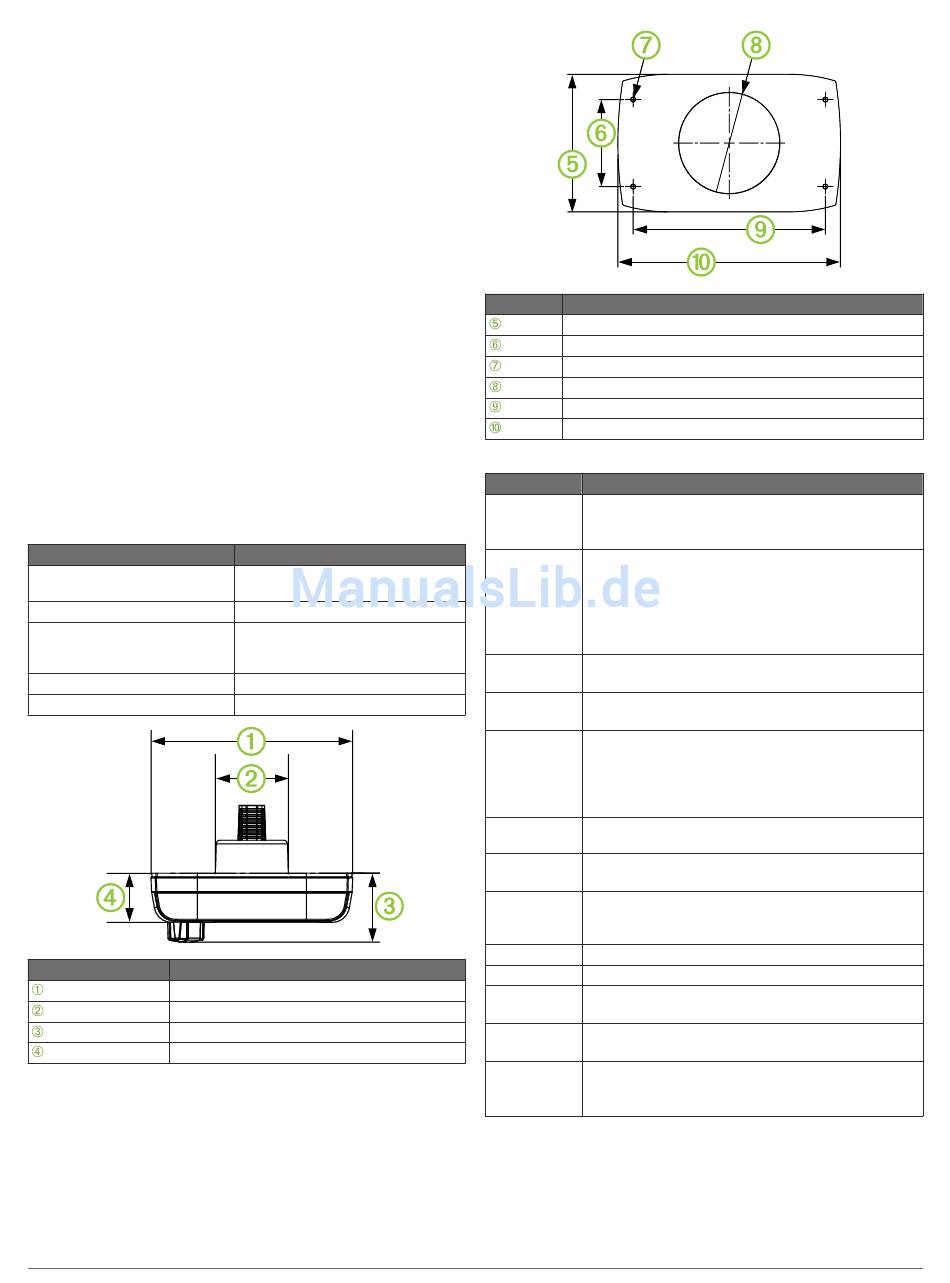

Technische Daten
Angabe
Betriebsspannung
Elektrischer Eingangsstrom
NMEA 2000 Load Equivalency
Number (LEN, Stromaufnahme
des Geräts)
Betriebstemperatur
Lagertemperatur
Element
Abmessungen
110 mm (4
40 mm (1
30 mm (1
17,5 mm (
2
3
/
Zoll) die
32
Abmessungen
10,8 bis 16 V Gleichspannung
(negative Masse)
110 mA bei 12 V Gleichspannung
3 (150 mA)
0 °C bis 50 °C (32 °F bis 122 °F)
-20 °C bis 70 °C (-4 °F bis 158 °F)
3
/
Zoll)
8
5
/
Zoll)
8
3
/
Zoll)
16
11
/
Zoll)
16
Element
Abmessungen
11
68 mm (2
/
Zoll)
16
11
43 mm (1
/
Zoll)
16
3
2,5 mm (
/
Zoll) (Bohrer für die Vorbohrung)
32
50 mm (2 Zoll) (Lochsäge)
3
95 mm (3
/
Zoll)
4
3
110 mm (4
/
Zoll)
8
Unterstützte NMEA 2000 PGN-Informationen
PGN-Nummer Datenfeld
127250
Referenz für den Steuerkurssensor:
• 0: Wahr
• 1: Magnetisch
128259
Referenz für Geschwindigkeit durch Wasser:
• 00: Schaufelrad
• 01: Staurohr
• 02: Dopplerlog
• 03: Korrelationslog (Ultraschall)
• 04: Elektromagnetisches Log (EM)
128267
Wassertiefe:
• Offset addieren oder subtrahieren
129025
Position:
• Breiten- und Längengrad
129026
Kurs über Grund (KÜG) und Geschwindigkeit über
Grund (SOG)
KÜG-Referenz:
• 0: Wahr
• 1: Magnetisch
129029
GNSS-Positionsdaten (Global Navigation Satellite
System)
129284
Navigationsdaten:
• Voraussichtliches Ankunftsdatum
130306
Winddatenreferenz:
• 0x02: Scheinbarer Wind (relativ zur Mittellinie des
Schiffs)
130310
Wassertemperatur und Luftdruck
130311
Wassertemperatur und Luftdruck
130312
Temperatur und Temperaturquelle:
• – 00: Wassertemperatur
130314
Tatsächlicher Druck und Quelle des Drucks:
• 00: Luftdruck
130577
Richtungsdaten und KÜG-Referenz:
• 0: Wahr
• 1: Magnetisch
Registrieren des Fusion MS-NRX200i
