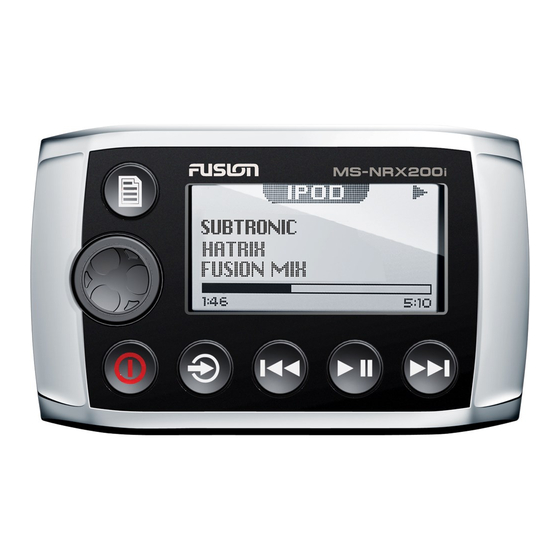

Fusion MS-NRX200i Installationsanweisungen

Fusion
™
Installationsanweisungen
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Erforderliches Werkzeug
• Kreuzschlitzschraubendreher
• Bohrmaschine
3
• 2,5-mm-Bohrer ( / Zoll)
32
• 50-mm-Lochsäge (2 Zoll)
• Seewassertaugliches Dichtungsmittel (optional)
Hinweise zum Verbinden des Geräts
Sie können die Fusion NRX200i Fernbedienung über ein Fusion
Fernbedienungsnetzwerk oder ein vorhandenes NMEA 2000
Netzwerk mit dem Fusion BB300 Radio verbinden.
Hinweise für NMEA 2000 Verbindungen
Die Fusion MS-NRX200i Fernbedienung wird über das
verbundene NMEA 2000 Kabel und den mitgelieferten Stecker
mit einem NMEA 2000 Netzwerk auf dem Schiff verbunden.
Über das NMEA 2000 Netzwerk können Sie ein verbundenes
Fusion BB300 Gerät bedienen.
Sie können eine unbegrenzte Anzahl von Fernbedienungen mit
dem NMEA 2000 Netzwerk verbinden, um ein Fusion BB300
Gerät zu bedienen. Dafür müssen Sie jedoch ein
ordnungsgemäß ausbalanciertes NMEA 2000 Netzwerk
einrichten.

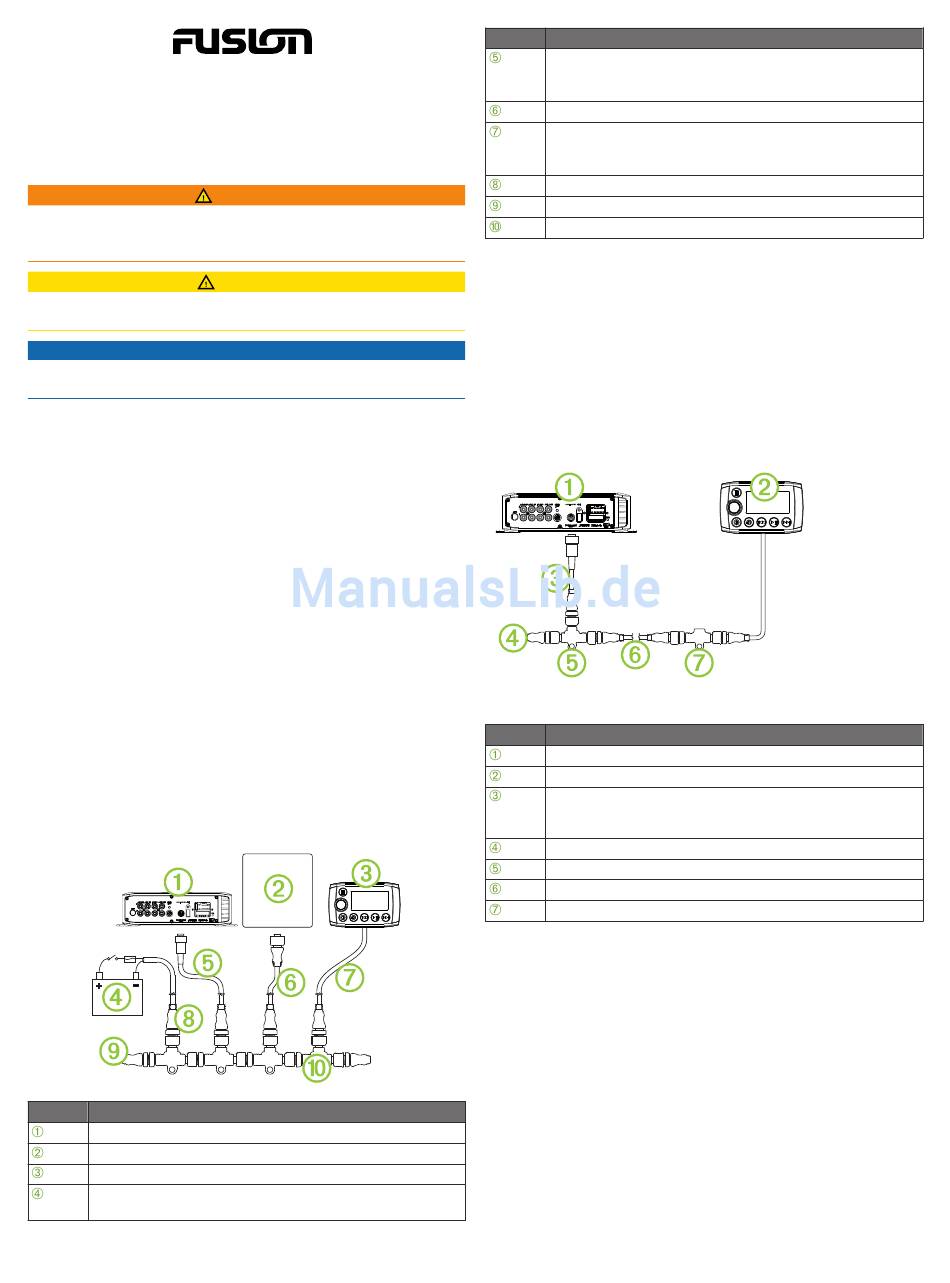

Element Beschreibung
Fusion BB300 Gerät
Kompatibler Kartenplotter
Fusion NRX200i Fernbedienung
12-V-Gleichstromquelle mit Zündschalter oder
Leitungsschalter
April 2015
®
MS-NRX200i –
WARNUNG
ACHTUNG
HINWEIS
Element Beschreibung
Fusion BB300 NMEA 2000 Stichleitung
Diese Leitung kann mit einem NMEA 2000 Standardkabel mit
einer Länge von maximal 2 m (6 Fuß) verlängert werden.
NMEA 2000 Stichleitung
Stichleitung für die Fusion NRX200i Fernbedienung.
Diese Leitung kann mit einem NMEA 2000 Standardkabel mit
einer Länge von maximal 2 m (6 Fuß) verlängert werden.
NMEA 2000 Netzkabel
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
Hinweise zu Verbindungen mit
Fernbedienungsnetzwerken
Sie müssen zum Einrichten dieses Netzwerks die rote
Stichleitung mit Stromversorgung aus dem Lieferumfang des
Fusion MS-BB300R Bundles mit Radio und Fernbedienung
verwenden.
Sie können ein Fusion BB300 Radio und bis zu drei Fusion
NRX200i Fernbedienungen mit einem Fusion
Fernbedienungsnetzwerk verbinden. Wenn Sie mehr als drei
Fernbedienungen mit dem Radio verbinden, müssen Sie eine
Verbindung zu einem vollständigen NMEA 2000 Netzwerk
herstellen.
®
Element Beschreibung
Fusion BB300 Radio
Fusion NRX200i Fernbedienung
Rote Stichleitung mit Stromversorgung aus dem
Lieferumfang des Fusion MS-BB300R Bundles mit Radio und
Fernbedienung
NMEA 2000 Abschlusswiderstand (Buchse)
NMEA 2000 T-Stück
NMEA 2000 Backbone-Kabel, 6 m (20 Fuß)
NMEA 2000 Inline-Abschlusswiderstand
Hinweise zur Montage
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Das Gerät muss an einem Ort montiert werden, an dem
hinter der Montagefläche mindestens 75 mm (3 Zoll)
Freiraum ist und an dem Sie die Steuerungen nach der
Montage erreichen können.
• Wenn Sie das Gerät an der Außenseite des Schiffs
montieren möchten, muss es an einem Ort ausreichend
oberhalb der Wasserlinie montiert werden, an dem es sich
nicht unter Wasser befindet.
• Wenn Sie das Gerät an der Außenseite des Schiffs
montieren möchten, sollte es an einem Ort montiert werden,
an dem es nicht durch Docks, Pfeiler oder andere Teile
beschädigt wird.
Gedruckt in Thailand 190-01914-52_0A
