Fusion MS-NRX300 Installationsanweisungen

FUSION MS-NRX300 – Installations-
®
anweisungen
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Benutzerhandbuch
Damit Sie die Funktionen und den Betrieb des Radios
kennenlernen, können Sie die aktuelle Version des
Benutzerhandbuchs des Radios sowie anderssprachige
Übersetzungen im Internet herunterladen. Auch das vollständige
Benutzerhandbuch für die Fernbedienung, in dem Sie weitere
Informationen zur Fernbedienung finden, ist als Download
verfügbar.
1
Rufen Sie die Website www.fusionentertainment.com/marine
auf.
2
Wählen Sie das Produkt.
3
Wählen Sie Support > Handbücher und Downloads.
4
Wählen Sie ein Handbuch.
Lieferumfang
• Einbaudichtung
• Vier selbstschneidende 4,2-mm-Schrauben (Größe 8)
• Zwei Schraubenabdeckungen
• 6 m (20 Fuß) langes NMEA 2000
• NMEA 2000 T-Stück
• NMEA 2000 Abschlusswiderstand (Buchse)
• NMEA 2000 Inline-Abschlusswiderstand
• Staubschutz
Erforderliches Werkzeug
• Kreuzschlitzschraubendreher
• Bohrmaschine
3
• 2,5-mm-Bohrer ( / Zoll)
32
• 50-mm-Lochsäge (2 Zoll)
• Seewassertaugliches Dichtungsmittel (optional)
Hinweise zum Verbinden des Geräts
Abhängig vom Radio gibt es zwei Möglichkeiten, die MS-
NRX300 Fernbedienung mit einem FUSION Radio zu
verbinden:
• Über ein neues FUSION Fernbedienungsnetzwerk
• Über ein vorhandenes NMEA 2000 Netzwerk
Der Hauptunterschied zwischen einem FUSION
Fernbedienungsnetzwerk und einem NMEA 2000 Netzwerk
besteht in der Art der Stromversorgung. Ein NMEA 2000
®
WARNUNG
ACHTUNG
HINWEIS
Backbone-Kabel
®
Netzwerk wird über ein Netzkabel mit Strom versorgt, das mit
dem Backbone und einer Stromquelle verbunden ist.
Ein FUSION Fernbedienungsnetzwerk wird über das Radio mit
Strom versorgt. Das Radio kann ein FUSION
Fernbedienungsnetzwerk mit Strom versorgen, wenn im Menü
EINSTELLUNGEN die Option NRX EIN aufgeführt ist oder wenn
im Lieferumfang des Radios eine rote Stichleitung enthalten ist.
Wenn das Radio das FUSION Fernbedienungsnetzwerk nicht
mit Strom versorgen kann, müssen Sie die MS-NRX300
Fernbedienung über das NMEA 2000 Netzwerk verbinden.
Hinweise für NMEA 2000 Verbindungen
Sie können die Fernbedienung über ein vorhandenes NMEA
2000 Netzwerk mit dem Radio verbinden.
• Sie können mehr als drei MS-NRX300 Fernbedienungen mit
einem FUSION Radio verbinden.
• Sie können eine Verbindung mit einem FUSION Radio
herstellen, das die Fernbedienung nicht mit Strom versorgt,
beispielsweise ein BB100- oder MS-RA70N-Radio.
• Sie können ein verbundenes FUSION Radio über einen mit
FUSION-Link ™ kompatiblen Kartenplotter bedienen.

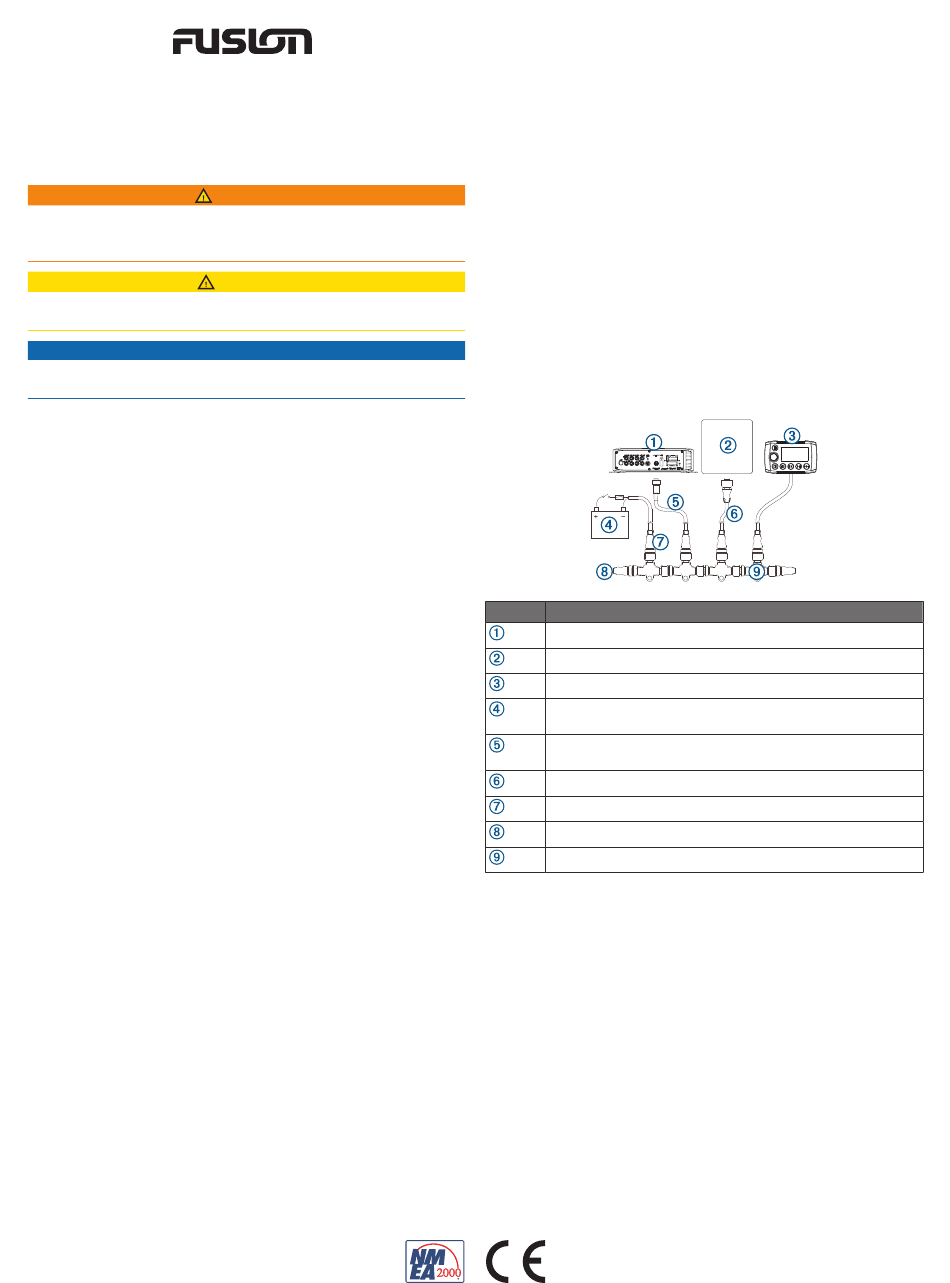

Element Beschreibung
FUSION Radio
Kompatibler Kartenplotter
MS-NRX300 Fernbedienung*
12-V-Gleichstromquelle mit Zündschalter oder Leitungs-
schalter
NMEA 2000 Stichleitung und T-Stück, abhängig vom Radio.
Siehe folgende Tabelle.
NMEA 2000 Stichleitung
NMEA 2000 Netzkabel, 2 m (6 Fuß) (CAB000541)
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück (CAB000581)*
* Komponenten sind im Lieferumfang der FUSION MS-NRX300
Fernbedienung enthalten.
HINWEIS: Es können andere NMEA 2000 Geräte im NMEA
2000 Netzwerk vorhanden sein.
NMEA 2000 Kabel und Softwareeinstellungen
Die zum Herstellen einer Verbindung mit NMEA 2000
erforderlichen Kabel sind vom Radio abhängig. Ermitteln Sie
anhand der nachfolgenden Tabelle, welche Kabel und
möglichen Softwareeinstellungen für Ihr Radiomodell
erforderlich sind.
Bei allen Radios ist ein CAB000581-T-Stück erforderlich, um die
Stichleitung mit dem NMEA 2000 Netzwerk zu verbinden. Mit
einem NMEA 2000 Standardkabel können Sie die Stichleitung
auf eine maximale Länge von 6 m (20 Fuß) verlängern.
August 2019
190-02022-91_0B
