Audio 2-, 4-, 6- oder 8-Kanal-Konfigurationen
Anschluss
Hellblau
Hellgrün
Rosa
Orange
Schwarz
Grau
10.
USB 2.0-Anschlüsse 1 und 2. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse
nehmen USB 2.0-Geräte auf.
11.
USB 2.0-Anschlüsse 3 und 4. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse
nehmen USB 2.0-Geräte auf.
12.
Optischer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein optisches S/PDIF-
Kabel mit externen Audiogeräten.
13.
COM-Anschluss. Dieser Anschluss ist für Zeige- oder andere Serialgeräte.
14.
PS/2-Tastaturanschluss (lila). Dieser Anschluss verbindet mit einer PS/2-Tastatur.
1.10.2
Interne Anschlüsse
1.

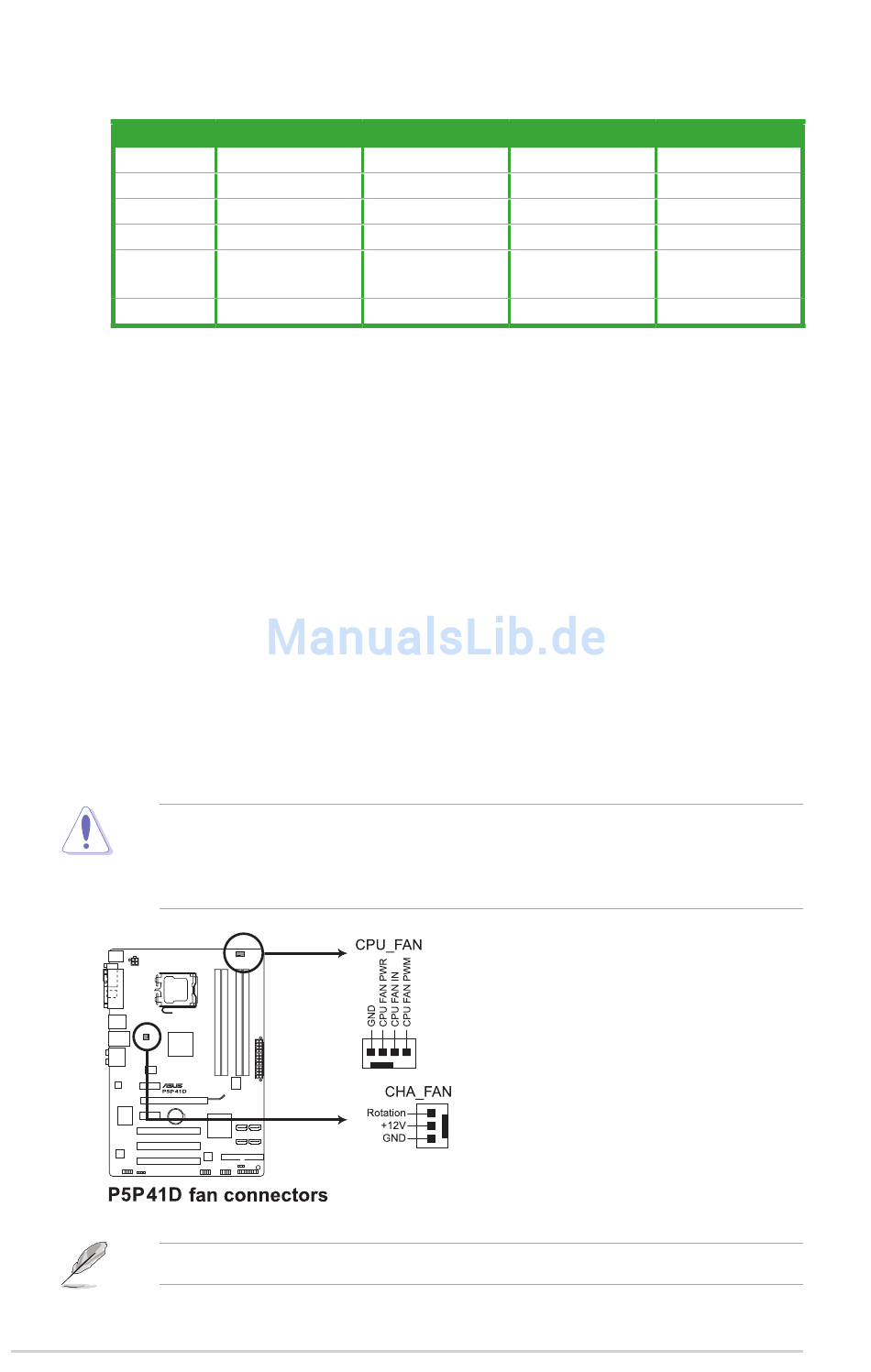

CPU- und Gehäuselüfteranschlüsse (4-pol. CPU_FAN, 3-pol. CHA_FAN)
Die Lüfteranschlüsse unterstützen Lüfter mit 350mA-740mA (8.88W max.) oder
insgesamt 1A-2.22A (26.64W max.) mit+12V. Verbinden Sie die Lüfterkabel mit den
Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum
Erdungsstift des Anschlusses passen muss.
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine
unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten
beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die
Lüfteranschlüsse!
Nur der 4-pol. CPU-Lüfteranschluss unterstützt die ASUS Q-Fan-Funktion.
1-22
Kopfhörer 2-Kanal
Line In
Line Out
Front-Lautsprecher
Mic In
-
-
-
4-Kanal
6-Kanal
Line In
Front-Lautsprecher
Mic In
-
Mitte/Subwoofer
Hinterer
Hinterer
Lautsprecher
Lautsprecher
-
8-Kanal
Line In
Line In
Front-Lautsprecher
Mic In
Mic In
Mitte/Subwoofer
Hinterer
Lautsprecher
-
Seitenlautsprecher
Kapitel 1: Produkteinführung
