Theta RSC Fachmannanleitung, Montage- Und Installationshinweise Seite 4

4. Als Datenbusleitungen müssen abge-
schirmte Kabel verwendet werden.
5. Die Erdung der Kabelabschirmung muss
einseitig am Schutzleiteranschluss erfol-
gen, z.B. am Verkleidungsblech des
Wärmeerzeugers, Schutzleiterklemme
usw. Mehrfach-Erdung eines Kabels ist
nicht zulässig (Brummschleife).

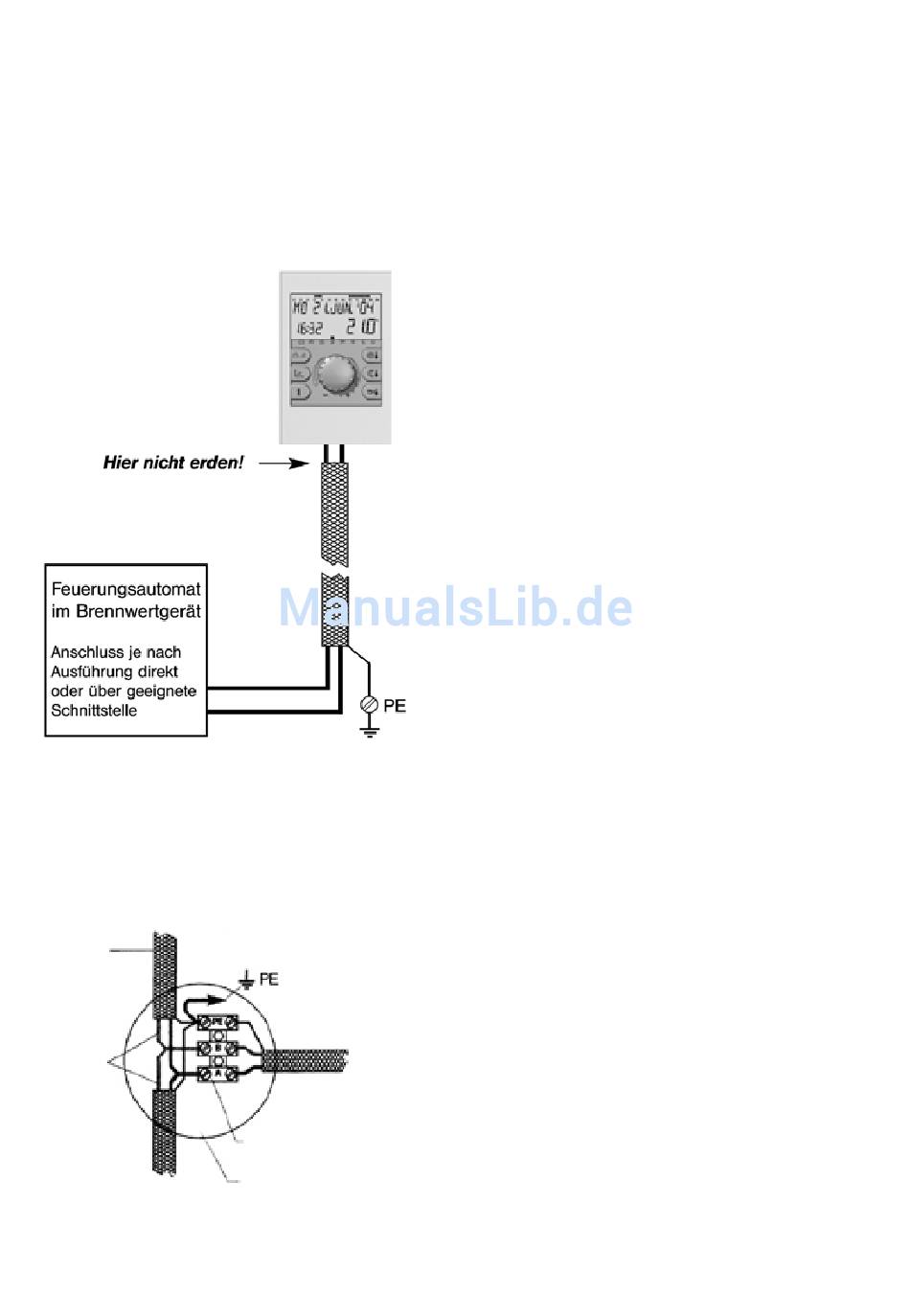

Bild 4: Einseitige Erdung der Abschirmung
Bei sternförmigen Datenbusnetzen darf keine
doppelte Erdung erfolgen. Die Erdung muss
einseitig im Sternpunkt vorgenommen wer-
den!
Abschirmung
2-adrige
Datenbus-
leitung
Bild 5: Erdung bei sternförmigem Datenbus
Verteilerklemme
Abzweigdose
6. Der Außenfühler darf nicht in der Nähe
von Sende- und Empfangseinrichtungen
montiert werden (auf Garagenwänden in
der Nähe von Empfangseinrichtungen für
Garagentoröffner, Amateurfunkantennen,
Alarm-Funkanlagen sowie in unmittelbarer
Nähe von Großsendeanlagen etc.).
Empfohlene Leitungsquerschnitte und
maximal zulässige Leitungslängen:
A - Fühlerleitungen
Alle Leitungen, die Sicherheitskleinspan-
nung führen (z.B. Fühlerleitungen):
2
0.5 mm
Maximal zulässige Kabellänge: 100 m
Längere Verbindungsleitung sollten ver-
mieden werden, um der Gefahr von Stö-
reinstrahlungen vorzubeugen.
B - Datenbusleitungen
Empfohlene Ausführungen: J-Y(St)Y
1x2x0.6 mm
Maximal zulässige Kabellänge: 100 m
Längere Verbindungsleitung sollten ver-
mieden werden, um der Gefahr von Stö-
reinstrahlungen vorzubeugen.
