Theta RSC Fachmannanleitung, Montage- Und Installationshinweise
Raumgeraet
Vorschau ausblenden
Andere Handbücher für RSC:
- Bedienungsanleitung (32 Seiten) ,
- Fachmannanleitung, montage- und installationshinweise (16 Seiten)
Verwandte Anleitungen für Theta RSC
Inhaltszusammenfassung für Theta RSC

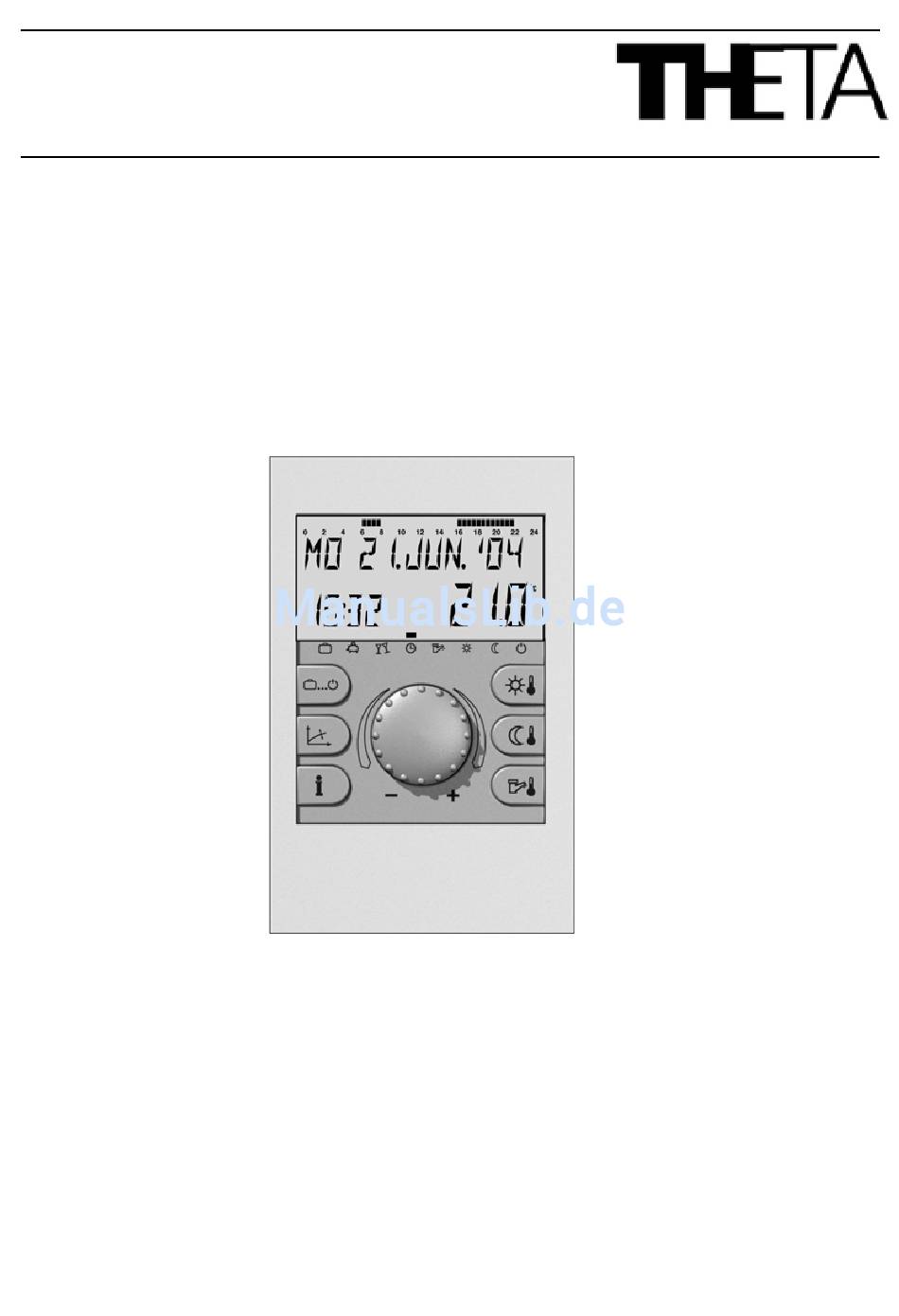

- Seite 1 Regelsystem Fachmannanleitung Montage- und Installationshinweise Stand 22.02.2017 Raumgerät RSC und RSC-OT...
-
Seite 2: Inhaltsverzeichnis
Elektrischer Anschluss ......................6 Gangreserve bei Stromausfall ....................6 Elektrischer Anschluss am Wärmeerzeuger ................6 Elektrischer Anschluss der RSC-OT an einen ProCon Streamline ........6 Elektrischer Anschluss der RSC-OT an einen ecoGAS ............6 Zubehör ......................... 7 Widerstandswerte des Außenfühlers ..................7 Inbetriebnahme des Raumgerätes ................ -
Seite 3: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise 2. Bei der Montage des Raumgerätes ist zu anderen elektrischen Einrichtungen mit Alle elektrischen Anschlüsse, Schutzmaß- elektromagnetischer Emission wie Schalt- nahmen und Sicherungen sind von einem schützen, Motoren, Transformatoren, Fachmann unter Berücksichtigung der je- Dimmern, Mikrowellen- und Fernsehgerä- weils gültigen Normen und VDE-Richtlinien ten, Lautsprecherboxen, Computern, sowie der örtlichen Vorschriften auszufüh-... - Seite 4 4. Als Datenbusleitungen müssen abge- 6. Der Außenfühler darf nicht in der Nähe schirmte Kabel verwendet werden. von Sende- und Empfangseinrichtungen montiert werden (auf Garagenwänden in 5. Die Erdung der Kabelabschirmung muss der Nähe von Empfangseinrichtungen für einseitig am Schutzleiteranschluss erfol- Garagentoröffner, Amateurfunkantennen, gen, z.B.
-
Seite 5: Montage Des Raumgerätes
– an unisolierten Außenwänden Montage des Raumgerätes – in Ecken oder Wandnischen, Regalen oder hinter Vorhängen (ungenügende Luftzirku- lation) – Türnähe zu unbeheizten Räumen (Fremd- kälteeinfluss) – auf nicht abgedichteten Unterputzdosen (Fremdkälteeinfluss durch Kaminwirkung in den Installationsrohren) – in Räumen, deren Heizkörper mit Ther- mostatventilen geregelt werden (gegensei- tige Beeinflussung) Montage... -
Seite 6: Elektrischer Anschluss
Feuerungsautomaten bzw. der zugehörigen Schnittstelle. Weitere detaillierte Informationen sind der Dokumentation des jeweiligen Wärmeerzeu- gers zu entnehmen. Elektrischer Anschluss der RSC-OT an einen ProCon Streamline RSC-OT, Klemme A=11, B=12 Brücke an Klemme 6-7 im Kessel entfernen. Folgende Einstellungen am Streamline müs- sen vorgenommen werden: –... -
Seite 7: Zubehör
Zubehör 5– Elektrischen Anschluss herstellen. Hierzu ist vorzugsweise ein 2-adriges Kabel mit einem Mindestquerschnitt von 1 mm2 zu Außenfühler verwenden. Der Anschluss erfolgt an den beiden Schraubklemmen im Fühlergehäu- se und ist vertauschbar. 6– Deckel aufbringen und fest mit dem Unter- teil verschrauben. -
Seite 8: Inbetriebnahme Des Raumgerätes
Inbetriebnahme des Raumgerätes Anzeige- und Bedienungselemente Display Betriebsartenwahltaste/ Gewünschte Tages-Raumtemperatur Zurück zur Grundanzeige Gewünschte abgesenkte Raumtem- Taste zur Einstellung der Heizkurve peratur Info-Taste für Gewünschte Warmwassertemperatur Temperaturen und Betriebszustände/ 1 Schritt zurück in Menüstruktur Dreh-Drückknopf Einstellung der Heizkurve (Taste Die Einstellung der Heizkurve ist anlagenabhängig. Anhand der Heizkurve wird zu der jeweili- gen Außentemperatur der Sollwert für die Kessel-Vorlauftemperatur berechnet. -
Seite 9: Sprachwahl
Sprachwahl Code-Eingabe Bei Inbetriebnahme bzw. bei jeder Span- Fachmanncode nungs-Wiederkehr nach Netzausfall er- Nach Eingabe des Fachmann-Codes werden scheinen vorübergehend alle im Display die für den Heizungsfachmann bestimmten verfügbaren Segmente: Parameter freigeschaltet und können ent- sprechend der Anlagenausführung bearbeitet Segmenttest werden. -
Seite 10: Störmeldungen
Störmelderegister Störmeldungen Das Raumgerät verfügt über ein Störmelde- Um im Störungsfall eine möglichst genaue register, in dem maximal 20 Störmeldungen Diagnose vornehmen zu können ist das Re- abgespeichert werden können. Die Störmel- elsystem mit einem umfangreichen Störmel- dungen werden mit Datum, Uhrzeit und Stö- desystem ausgestattet. -
Seite 11: Tabelle Der Störmeldungen
Die Anzeige und Weiterverarbeitung logischer Fehlermeldungen lässt sich durch eine entspre- chende Parametrierung im THETA freischalten bzw. unterdrücken Installation ohne Außenfühler Einrichtung des RSC-OT mit reiner Raumfüh- rung ohne Außenfühler: 1. Anmeldung als Fachmann 2. Direktkreis/Parameter 03 (Raumaufschal- tung) = 1 Raumsensor aktiviert 3. -
Seite 12: Anlageninformationen
Anlageninformationen Nach Aufruf der Informationsebene mittels der Infotaste können alle vorhandenen Anlagen- und Systemtemperaturen mit dem Drehknopf im Uhrzeigersinn bzw. Betriebszustände im Ge- genuhrzeigersinn nacheinander abgefragt werden. Der Einsprung erfolgt stets bei der Außen- temperatur. A - Anlagen und Systemtemperaturen Sofern in der nachstehenden Tabelle unter der Rubrik Anzeigewert Sollwert angegeben ist, erscheint dieser beim Drücken des Drehknopfes. -
Seite 13: Parameterübersicht
Parameterübersicht Einsprung in die Ebenenauswahl: Drehknopf ca. 3 Sekunden lang drücken – automatischer Aufruf der Schaltzeitenebene Gewünschte Ebene mit Drehknopf anwählen und übernehmen, ggf. zuvor Code eingeben. Programmierung Konfiguration Regelkreise UHRZEIT WW-NACHT Raumfühler SPRACHWAHL REDUZIERT ERR-1 (Std./min) Temperatur Direktkreis Ausgang JAHR ZEITPROGRAMM LEGIO-SCHUTZ TAG... -
Seite 14: Ebene Hydraulik
Ebene HYDRAULIK Die Parameter in dieser Ebene beziehen sich auf die allgemeine Anlagenhydraulik sowie die Funktionalität und Konfiguration der programmierbaren Ein- und Ausgänge für die jeweiligen Anlagenkomponenten. Parame- Bezeichnung Einstellbereich / Einstellwerte AUS Keine Funktion Funktionsbelegung des Ausgangs Warmwasserladepumpe Warmwasserladepumpe AUS Keine Funktion Funktionsbelegung des Ausgangs Direkt- Direktkreispumpe... -
Seite 15: Ebene Warmwasser
Parame- Bezeichnung Einstellbereich / Einstellwerte keine Funktion -20°C bis eingestellter Wert im Parameter System/ Sommer Betrieb ohne Raumtemperaturerfassung: Unterschreitet die aktuelle Außentemperatur die 3°C Anlagenfrostschutz Anlagenfrostschutztemperatur, wird die Heizkreis- pumpe eingeschaltet und der Kessel regelt auf den witterungsgeführten Vorlaufsollwert. Der Heizbetrieb wird unterbrochen, wenn die Außentemperatur die Anlagenfrostschutztemperatur um 1 K überschreitet. -
Seite 16: Ebene Direktheizkreis
Parame- Bezeichnung Einstellbereich / Einstellwerte WW-Legionellenschutz-Temp. (erscheint nur, wenn Parameter 10°C ... WW-Maximaltemperatur 65°C LEGIO-SCHUTZ TAG aktiviert wurde) WW-Maximaltemperatur- Begrenzung 65°C 20°C ... Wärmeerzeugermaximaltemperatur Einstellbereiche sowie Maximaltemperaturen werden je nach Ausführung vom Feuerungsautomaten vorgegeben Ebene DIREKTHEIZKREIS In dieser Ebene sind alle zur Programmierung des Heizkreises erforderlichen Parameter mit Ausnahme der Schalt- zeitenprogramme enthalten. - Seite 17 Parame- Bezeichnung Einstellbereich / Einstellwerte AUS, 0,5-40,0 K (nicht bei DK= Konstantreg.) Der Parameter dient als Ergänzung zur Sommerab- schaltung und bewirkt, dass der Heizkreis außer Betrieb geht, sobald der berechnete Vorlauf-Sollwert in den Bereich des Raum-Sollwertes kommt. Abschaltung: Vorlauf-Soll < (Raum-Soll + Heizgrenze) Einschaltung: Vorlauf-Soll >...
-
Seite 18: Ebene Wärmeerzeuger
Parame- Bezeichnung Einstellbereich / Einstellwerte Funktion ausgeschaltet (Werkseinstellung) Funktionsheizen Belegreifheizen Estrichfunktion Funktions- und Belegreifheizen Hinweis: Die Maximaltemperatur von 55°C kann über den Parameter 13 verringert werden. 23** Raumregelung P-Bereich (K-Faktor) 1-100 (nur wenn Parameter 4 = RC) 24** Raumregelung Nachstellzeit Tn 5-240 (nur wenn Parameter 4 = RC) STBY Betriebsart Urlaub... -
Seite 19: Ebene Störmeldungen
Ebene STÖRMELDUNGEN In dieser Ebene können bis zu 20 Störmeldungen abgespeichert werden, die laufend aktualisiert werden. Parame- Bezeichnung Einstellbereich / Einstellwerte Störmeldung 1 Letzte Störmeldung Störmeldung 2 Vorletzte Störmeldung Störmeldung 20 Erste Störmeldung Ebene FÜHLERABGLEICH In dieser Ebene können alle am Zentralgerät angeschlossenen Fühler um ± 5K, bezogen auf den werkseitigen Ab- gleichwert korrigiert werden. - Seite 20 Änderungen vorbehalten. 94.38803-7082 Printed in Germany 0217 Art. 0450010013...
