Montage (Forts.)
L
J
N
PE
16A
L
J
N
PE
K
N
L
16A
K
N
L
L
M
N
PE
L
M
N
PE
K
N
L
K
N
L
Anhang
Ø 115,6 mm
L
N
PE
L
L
N
PE
L
N
T1...8
GND
O
N
T1...8
P
GND
O
P
39,9 mm

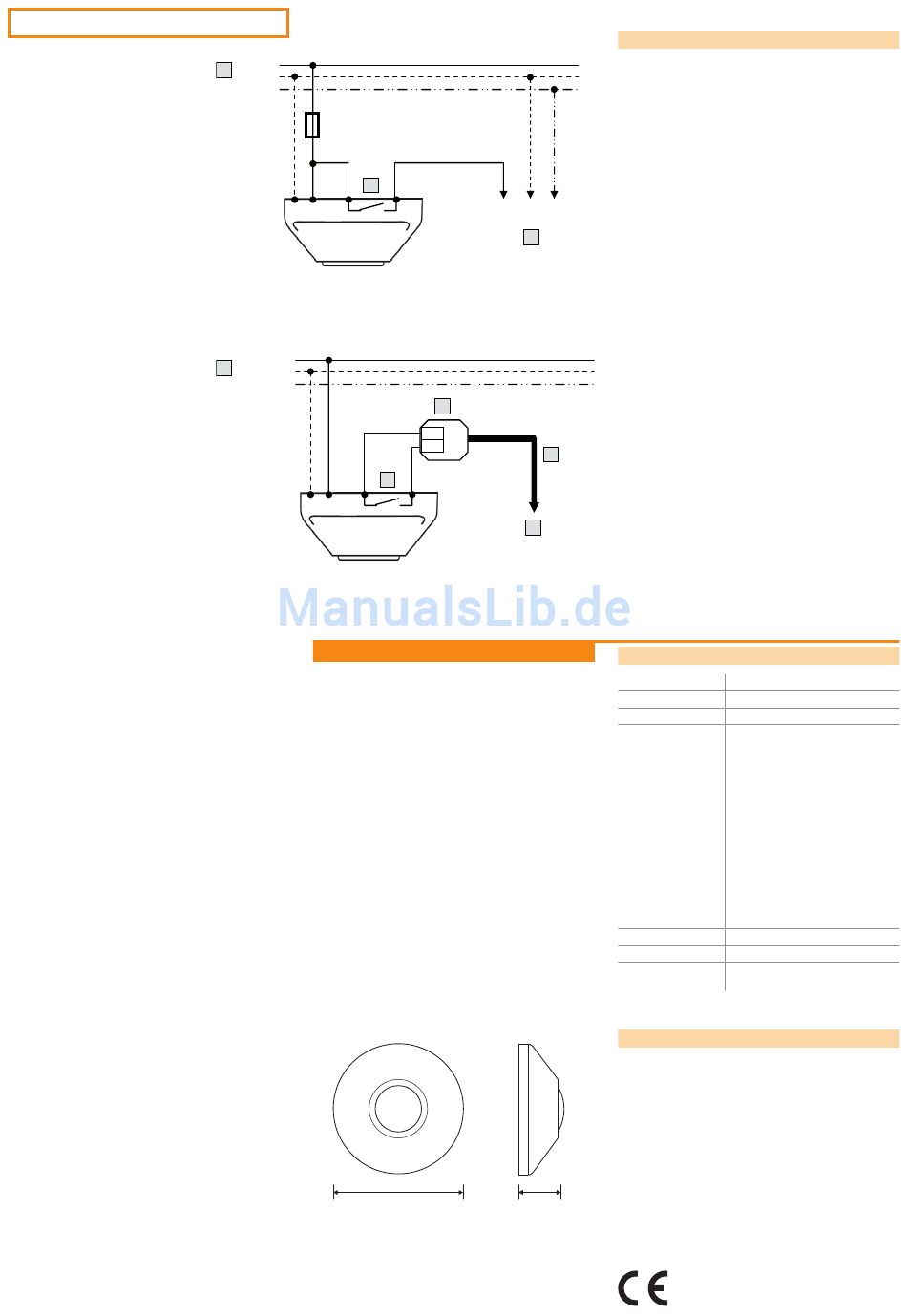

Anschlussplan
J Variante 1: Schalten von Netzspannung
K Schaltkontakt
L Last (EVG, Lampen, etc.)
M Variante 2: Potenzialfreies Schalten (Beispiel mit EASY PB
Coupler)
K Schaltkontakt
N EASY PB Coupler
O EASY Steuerleitung
P EASY Steuergerät
Technische Daten
Betriebsspannung
120 V ... 277 V AC / 50-60 Hz
Absicherung
Extern 16 A
Schaltausgang
Potenzialfreier Schaltkontakt
Belastbarkeit Schalt-
Max. 5 A – 230 V
ausgang
Induktive Last: 250 VA
Ohmsche Glühlampe: 1200 W
Max. EVG-Anzahl:
QTP5:
10 Stk. 1x14-35
8 Stk. 1x54 / 2x14-35
6 Stk. 2x80 / 2x54
QTP8:
10 Stk. 1x58
6 Stk. 2x58
QT-FIT8: 10 Stk. 1x58 / 1x36
6 Stk. 2x58 / 2x36
QTi:
15 Stk. 1x28/54
10 Stk. 2x28/54
6 Stk. 2x35/49/80
Betriebstemperatur
-10 °C ... +70 °C
Schutzart
IP 20
Abmessungen
115,6 x 39,9 mm
(Ø x H)
Maßbild
Die EMV-Anforderungen sind erfüllt nach EN 55015.
Durch das CE-Zeichen wird die Konformität mit
den relevanten EU-Richtlinien bestätigt.
Seite 3 von 3
