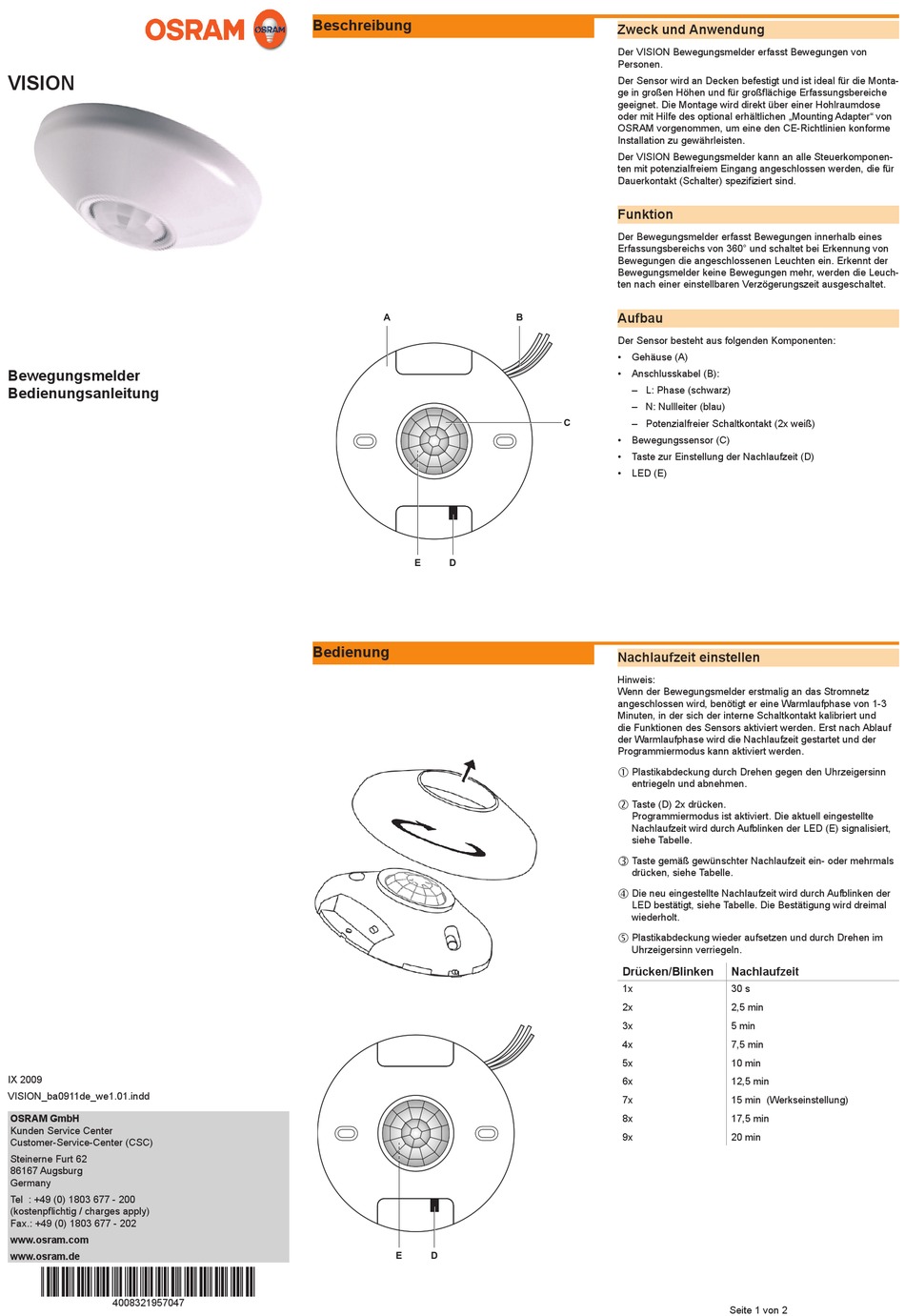

OSRAM VISION Bedienungsanleitung

VISION
Bewegungsmelder
Bedienungsanleitung
IX 2009
VISION_ba0911de_we1.01.indd
OSRAM GmbH
Kunden Service Center
Customer-Service-Center (CSC)
Steinerne Furt 62
86167 Augsburg
Germany
Tel : +49 (0) 1803 677 - 200
(kostenpflichtig / charges apply)
Fax.: +49 (0) 1803 677 - 202
www.osram.com
www.osram.de
40083219570470
4008321957047
Beschreibung
A
E D
Bedienung
E D
Zweck und Anwendung
Der VISION Bewegungsmelder erfasst Bewegungen von
Personen.
Der Sensor wird an Decken befestigt und ist ideal für die Monta-
ge in großen Höhen und für großflächige Erfassungsbereiche
geeignet. Die Montage wird direkt über einer Hohlraumdose
oder mit Hilfe des optional erhältlichen „Mounting Adapter" von
OSRAM vorgenommen, um eine den CE-Richtlinien konforme
Installation zu gewährleisten.
Der VISION Bewegungsmelder kann an alle Steuerkomponen-
ten mit potenzialfreiem Eingang angeschlossen werden, die für
Dauerkontakt (Schalter) spezifiziert sind.
Funktion
Der Bewegungsmelder erfasst Bewegungen innerhalb eines
Erfassungsbereichs von 360° und schaltet bei Erkennung von
Bewegungen die angeschlossenen Leuchten ein. Erkennt der
Bewegungsmelder keine Bewegungen mehr, werden die Leuch-
ten nach einer einstellbaren Verzögerungszeit ausgeschaltet.
Aufbau
B
Der Sensor besteht aus folgenden Komponenten:
• Gehäuse (A)
• Anschlusskabel (B):
– L: Phase (schwarz)
– N: Nullleiter (blau)
C – Potenzialfreier Schaltkontakt (2x weiß)
• Bewegungssensor (C)
• Taste zur Einstellung der Nachlaufzeit (D)
• LED (E)
Nachlaufzeit einstellen
Hinweis:
Wenn der Bewegungsmelder erstmalig an das Stromnetz
angeschlossen wird, benötigt er eine Warmlaufphase von 1-3
Minuten, in der sich der interne Schaltkontakt kalibriert und
die Funktionen des Sensors aktiviert werden. Erst nach Ablauf
der Warmlaufphase wird die Nachlaufzeit gestartet und der
Programmiermodus kann aktiviert werden.
 Plastikabdeckung durch Drehen gegen den Uhrzeigersinn
entriegeln und abnehmen.
‚ Taste (D) 2x drücken.
Programmiermodus ist aktiviert. Die aktuell eingestellte
Nachlaufzeit wird durch Aufblinken der LED (E) signalisiert,
siehe Tabelle.
ƒ Taste gemäß gewünschter Nachlaufzeit ein- oder mehrmals
drücken, siehe Tabelle.
„ Die neu eingestellte Nachlaufzeit wird durch Aufblinken der
LED bestätigt, siehe Tabelle. Die Bestätigung wird dreimal
wiederholt.
…
Plastikabdeckung wieder aufsetzen und durch Drehen im
Uhrzeigersinn verriegeln.
Drücken/Blinken
1x
2x
3x
4x
5x
6x
7x
8x
9x
Nachlaufzeit
30 s
2,5 min
5 min
7,5 min
10 min
12,5 min
15 min (Werkseinstellung)
17,5 min
20 min
Seite 1 von 2
