OSRAM LS/PD MULTI 3 CI Montageanleitung

LS/PD MULTI 3 CI
Licht- und Bewegungssensor
Montageanleitung
II 2009
LSPD_Multi3-CI_ma0902de_we1.01.indd
OSRAM GmbH
Kunden Service Center
Customer-Service-Center (CSC)
Steinerne Furt 62
86167 Augsburg
Germany
Tel : +49 (0) 1803 677 - 200
(kostenpflichtig / charges apply)
Fax.: +49 (0) 1803 677 - 202
www.osram.com
www.osram.de
40083219166482
4008321916648
Beschreibung
A
D C
Montage
Sensor
DALI MULTI 3
Zweck und Anwendung

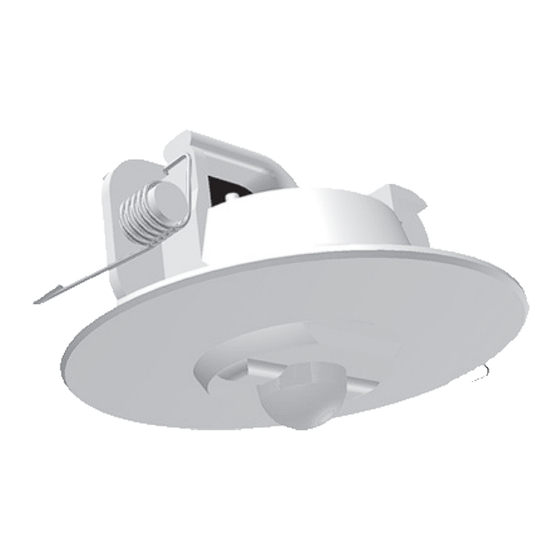

Der LS/PD MULTI 3 CI Sensor erfasst die Anwesenheit von
Personen und misst die Intensität des Umgebungslichts.
Der Sensor wird in Decken eingebaut.
Aufbau
B
Der Sensor besteht aus folgenden Komponenten:
• Anschluss (A) für Versorgungsspannung, Lichtmesswert,
Bewegungssignal und Signalmasse
• Gehäuse (B)
• Blende
• Lichtsensor (C)
• Bewegungssensor (D)
Sicherheitshinweise
Der Sensor darf nur von einer Elektrofachkraft installiert und
in Betrieb genommen werden. Die geltenden Sicherheits- und
Unfallverhütungsvorschriften sind zu beachten.
WARNUNG!
Freiliegende, stromführende Leitungen oder
beschädigtes Gehäuse.
Gefahr von Stromschlag!
•
VORSICHT!
Zerstörung des Sensors und weiterer Geräte durch
fehlerhafte Montage!
•
•
•
•
•
Erfassungsbereich einstellen
Erfassungsbereich begrenzen:
 Blende an gewünschter Sollbruchstelle teilen.
‚ Befestigungspunkte der Abdeckung mit spitzem Gegenstand
durchstoßen.
ƒ Blende aufstecken.
Erfassungsbereich ausrichten:
Bewegungssensor bis zu 30° in die gewünschte Richtung
neigen.
Sensor anschließen
Sensor über das beiliegende oder ein handelsübliches 4-po-
E
liges Kabel anschließen. Bei Kürzung oder Verlängerung auf
korrekte Verdrahtung achten.
Über Y-Verzweiger können Sensoren parallel angeschlossen
werden. Maximale Sensoranzahl: siehe separate Anleitung der
F
Steuereinheit.
E Y-Verzweiger (optional)
F Sensor
Fortsetzung auf Rückseite!
Arbeiten am Sensor nur im spannungsfreien
Zustand durchführen.
Ausschließlich OSRAM Steuereinheiten vom Typ
DALI MULTI 3/ DIM MULTI 3, DALI MULTIeco/
MULTIeco, DALI PROFESSIONAL Sensor
Coupler verwenden.
Für SELV ausreichende Isolation gegenüber
netzspannungsführenden Teilen gewährleisten.
Steuerleitung nicht mit fremder Spannung
beschalten.
Maximale Gesamtleitungslänge beachten.
Sensorleitung nicht zusammen mit Netz- oder
Lampenleitung verlegen.
