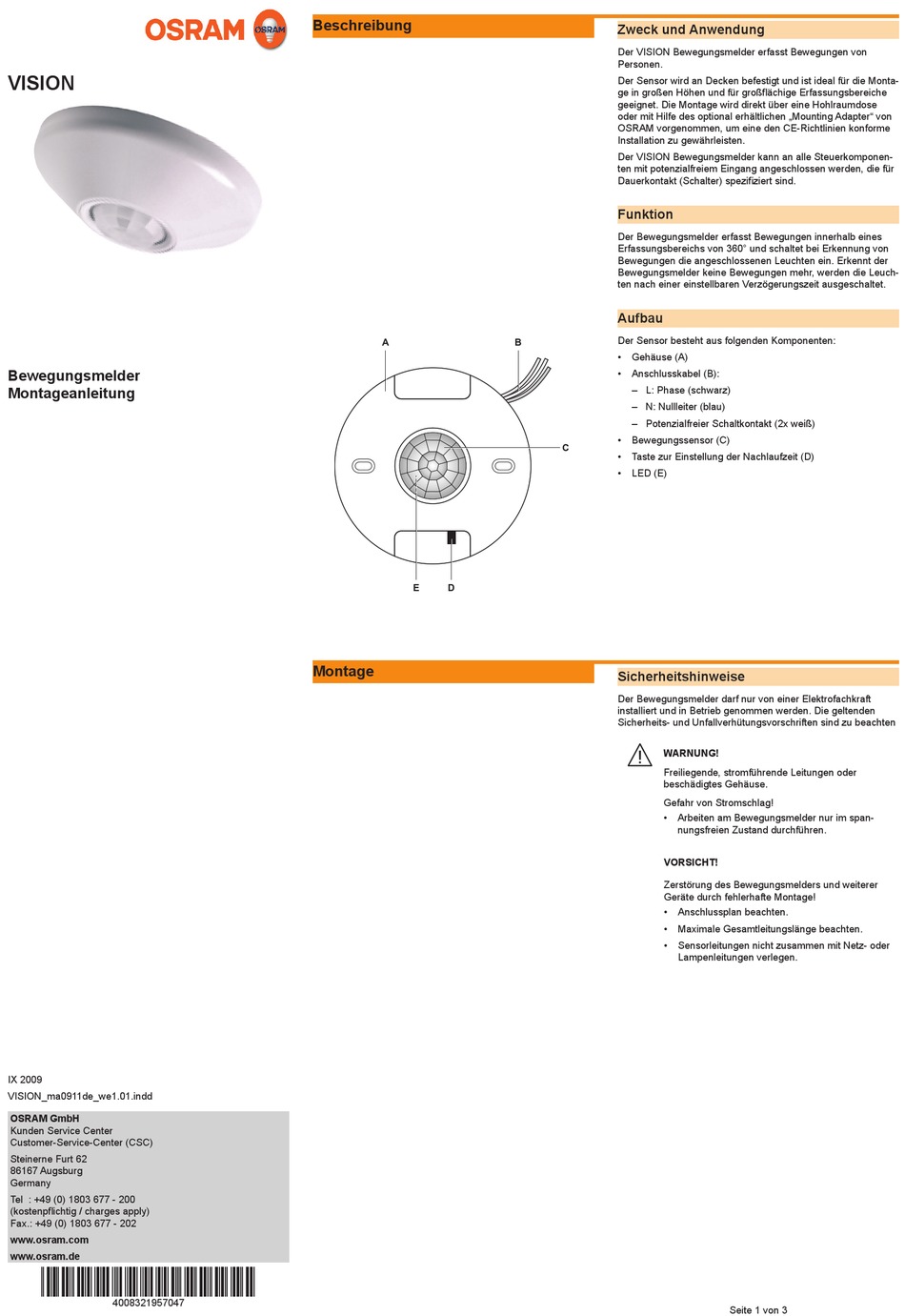

OSRAM Vision Montageanleitung

VISION
Bewegungsmelder
Montageanleitung
IX 2009
VISION_ma0911de_we1.01.indd
OSRAM GmbH
Kunden Service Center
Customer-Service-Center (CSC)
Steinerne Furt 62
86167 Augsburg
Germany
Tel : +49 (0) 1803 677 - 200
(kostenpflichtig / charges apply)
Fax.: +49 (0) 1803 677 - 202
www.osram.com
www.osram.de
40083219570470
4008321957047
Beschreibung
A
E D
Montage
Zweck und Anwendung
Der VISION Bewegungsmelder erfasst Bewegungen von
Personen.
Der Sensor wird an Decken befestigt und ist ideal für die Monta-
ge in großen Höhen und für großflächige Erfassungsbereiche
geeignet. Die Montage wird direkt über eine Hohlraumdose
oder mit Hilfe des optional erhältlichen „Mounting Adapter" von
OSRAM vorgenommen, um eine den CE-Richtlinien konforme
Installation zu gewährleisten.
Der VISION Bewegungsmelder kann an alle Steuerkomponen-
ten mit potenzialfreiem Eingang angeschlossen werden, die für
Dauerkontakt (Schalter) spezifiziert sind.
Funktion
Der Bewegungsmelder erfasst Bewegungen innerhalb eines
Erfassungsbereichs von 360° und schaltet bei Erkennung von
Bewegungen die angeschlossenen Leuchten ein. Erkennt der
Bewegungsmelder keine Bewegungen mehr, werden die Leuch-
ten nach einer einstellbaren Verzögerungszeit ausgeschaltet.
Aufbau
Der Sensor besteht aus folgenden Komponenten:
B
• Gehäuse (A)
• Anschlusskabel (B):
– L: Phase (schwarz)
– N: Nullleiter (blau)
– Potenzialfreier Schaltkontakt (2x weiß)
• Bewegungssensor (C)
C
• Taste zur Einstellung der Nachlaufzeit (D)
• LED (E)
Sicherheitshinweise
Der Bewegungsmelder darf nur von einer Elektrofachkraft
installiert und in Betrieb genommen werden. Die geltenden
Sicherheits- und Unfallverhütungsvorschriften sind zu beachten
WARNUNG!
Freiliegende, stromführende Leitungen oder
beschädigtes Gehäuse.
Gefahr von Stromschlag!
• Arbeiten am Bewegungsmelder nur im span-
nungsfreien Zustand durchführen.
VORSICHT!
Zerstörung des Bewegungsmelders und weiterer
Geräte durch fehlerhafte Montage!
• Anschlussplan beachten.
• Maximale Gesamtleitungslänge beachten.
• Sensorleitungen nicht zusammen mit Netz- oder
Lampenleitungen verlegen.
Seite 1 von 3
