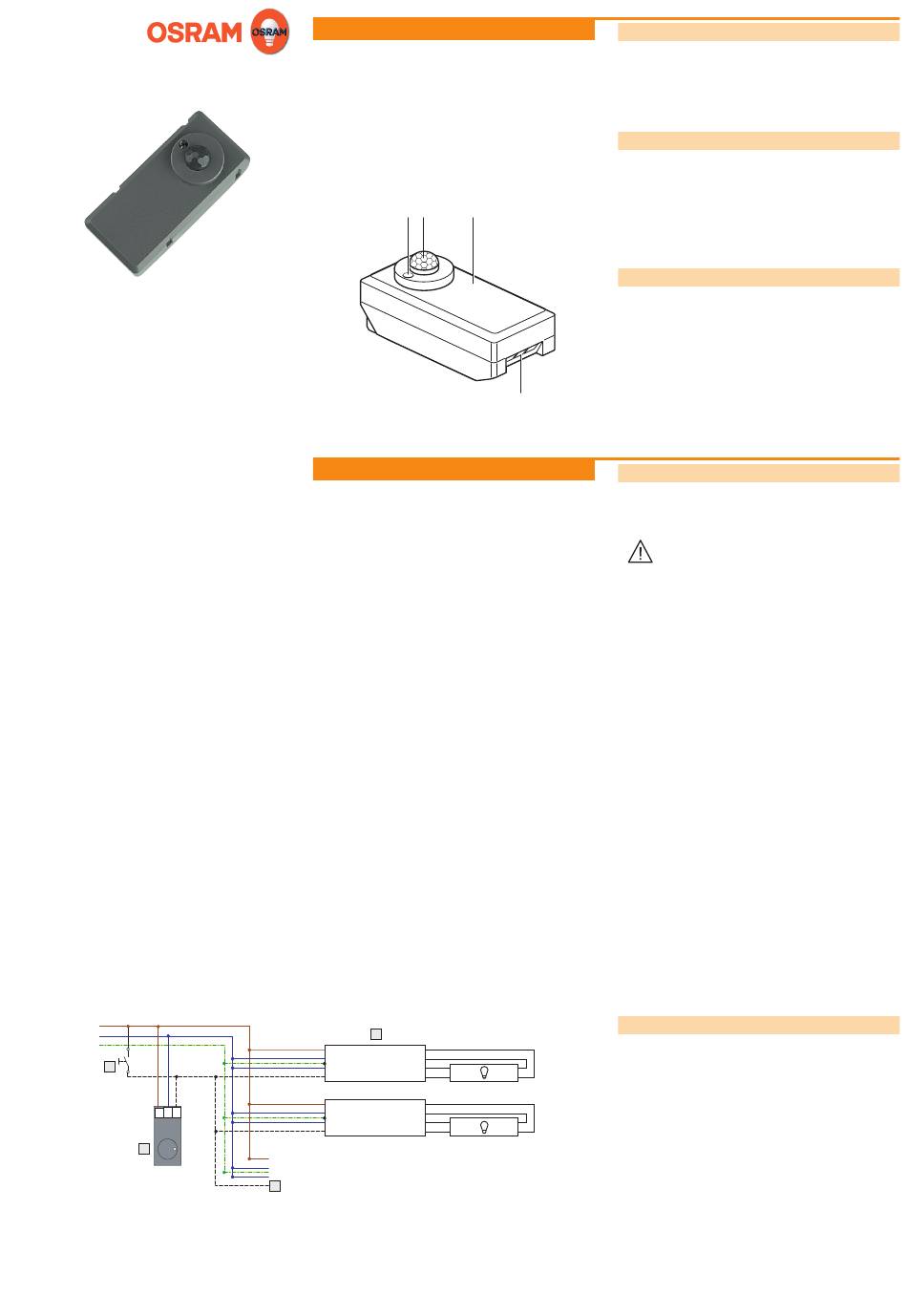

OSRAM TOUCH DIM LS/PD LI Montageanleitung

TOUCH DIM LS/PD LI
Licht- und Bewegungssensor
Montageanleitung
L
N
PE
E
L N S
H
Touch DIM
Sensor
Beschreibung
A B
Montage
F
~
1
~
2
EVG QTi DALI
DA 3
DA 4
~
1
~
2
EVG QTi DALI
DA 3
DA 4
G
Zweck und Anwendung
Der TOUCH DIM LS/PD LI Sensor regelt die Helligkeit am
Arbeitsplatz und in Büroräumen, um den Arbeitskomfort zu
erhöhen und Energie zu sparen.
Der Sensor kann in Leuchten (z.B. Stehleuchten) oder Zwi-
schendecken eingebaut werden.
Funktion
Der Sensor misst die Helligkeit im zu regelnden Bereich und
hält diese durch die tageslichtabhängige Zuführung von Kunst-
licht auf einem einstellbaren Sollwert.
Der Sensor erkennt außerdem Personenbewegungen.
C
Bei zunehmendem Tageslicht wird das Kunstlicht zurückgere-
gelt. Erkennt der Sensor keine Bewegungen mehr, schaltet er
die Leuchten aus.
Aufbau
Der Sensor besteht aus folgenden Komponenten:
• Lichtsensor (A)
• Bewegungssensor (B)
• Gehäuse (C)
• Anschlüsse (D) für Signalleitung, Nullleiter und Phase
D
Sicherheitshinweise
Der Sensor darf nur von einer Elektrofachkraft installiert und
in Betrieb genommen werden. Die geltenden Sicherheits- und
Unfallverhütungsvorschriften sind zu beachten.
Sensor anschließen
E Bedientaster: Gleiche Phase wie Sensor.
F Elektronisches Vorschaltgerät (EVG): Max. 4 EVG anschlie-
ßen.
G Signalleitung: Max. 10 m.
H Sensor: Über 3-adrige, für Netzspannung zuge
lassene Leitung anschließen. Sensoren nicht parallel
schalten.
Fortsetzung auf Rückseite!
WARNUNG!
Freiliegende, stromführende Leitungen oder
beschädigtes Gehäuse.
Gefahr von Stromschlag!
• Arbeiten am Sensor nur im spannungsfreien
Zustand durchführen.
• Sensor bzw. Leuchte bei Beschädigung des
Gehäuses oder der Kunststofflinse von der
Netzspannung trennen.
VORSICHT!
Zerstörung des Sensors und weiterer Geräte durch
fehlerhafte Montage!
• Ausschließlich elektronische OSRAM Vorschalt-
geräte vom Typ QUICKTRONIC INTELLI-
GENT DALI (QTi DALI...DIM), HALOTRONIC
INTELLIGENT DALI (HTi DALI...DIM) oder
OPTOTRONIC INTELLIGENT DALI (OT...DIM)
verwenden.
• Keine weiteren Steuergeräte auf der Steuerlei-
tung betreiben.
• Maximale EVG-Anzahl und maximale
Gesamtleitungs länge zwischen Bedientaster,
Sensor und EVG beachten.
• Steuerleitung nicht mit fremder Spannung
beschalten.
• Sensor nur über eine AC-Betriebsspannung
versorgen, insbesondere bei Netzen mit USV-
Anlagen.
