TOUCH DIM LS/PD LI
Licht- und Bewegungssensor
Bedienungsanleitung
VII 2008
TouchDIM-LSPD-LI_ba0807de_we1.01.indd
OSRAM GmbH
Kunden Service Center
Customer-Service-Center (CSC)
Steinerne Furt 62
86167 Augsburg
Germany
Tel : +49 (0) 1803 677 - 200
(kostenpflichtig / charges apply)
Fax.: +49 (0) 1803 677 - 202
www.osram.com
www.osram.de
40083210230250
4008321023025
Beschreibung
A B C
Bedienung
1 < 30 s 2 3
1 < 30 s 2 3
1 2 3
1 2 3
Zweck und Anwendung
Der TOUCH DIM LS/PD LI Sensor regelt die Helligkeit am
Arbeitsplatz und in Büroräumen, um den Arbeitskomfort zu
erhöhen und Energie zu sparen.
Der Sensor kann in Leuchten (z.B. Stehleuchten) oder Zwi-
schendecken eingebaut werden.
Funktion
Der Sensor misst die Helligkeit im zu regelnden Bereich und
hält diese durch die tageslichtabhängige Zuführung von Kunst-
licht auf einem einstellbaren Sollwert.
Der Sensor erkennt außerdem Personenbewegungen.
Bei zunehmendem Tageslicht wird das Kunstlicht zurückgere-
gelt. Erkennt der Sensor keine Bewegungen mehr, schaltet er
die Leuchten aus.

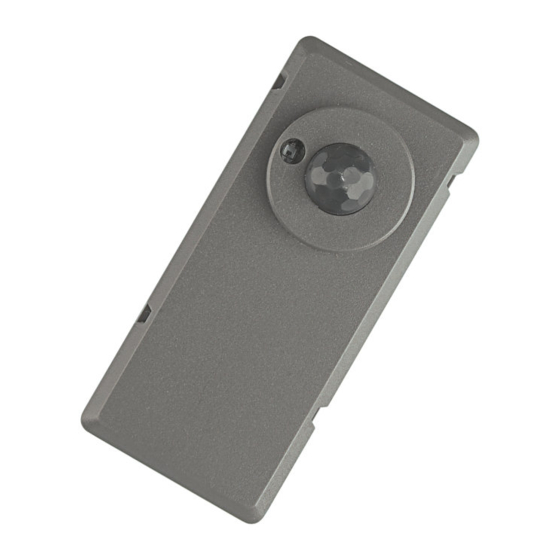

Aufbau
Der Sensor besteht aus folgenden Komponenten:
• Lichtsensor (A)
• Bewegungssensor (B)
• Gehäuse (C)
• Anschlüsse (D) für Signalleitung, Nullleiter und Phase
D
Prinzip der automatischen Regelung
Voraussetzung: Helligkeitsregelung und Bewegungserkennung
sind aktiviert.
START
Bewegung?
ja
Kunstlicht
erforderlich?
ja
Leuchte vor 1 min.
manuell ausgeschaltet?
ja
Symbole
Sollwert für Helligkeitsregelung vorgeben
Durch die Vorgabe eines Sollwerts aktivieren Sie die Helligkeits-
regelung.
2x
2x  Gewünschte Helligkeit einstellen.
‚
Doppelklick
ƒ Bestätigung: Leuchte blinkt.
Helligkeitsregelung deaktivieren
A

A Ggf. ausschalten.
max
‚ Doppelklick
max
ƒ Bestätigung: maximale Helligkeit.
B
B
Fortsetzung auf Rückseite!
nein
15 min
Leuchte
AUS
nein
nein
Leuchte
EIN
Bedientaster der
Leuchte ein
Leuchte
Einschalten Leuchte aus
Ausschalten Leuchte blinkt
Helligkeit
Kurzdruck
mit automat.
(< 0,5 s)
Regelung
Langdruck Bestätigung der
(0,5 – 4 s) Einstellung
Manuelles
Doppelklick
Dimmen
...
...
