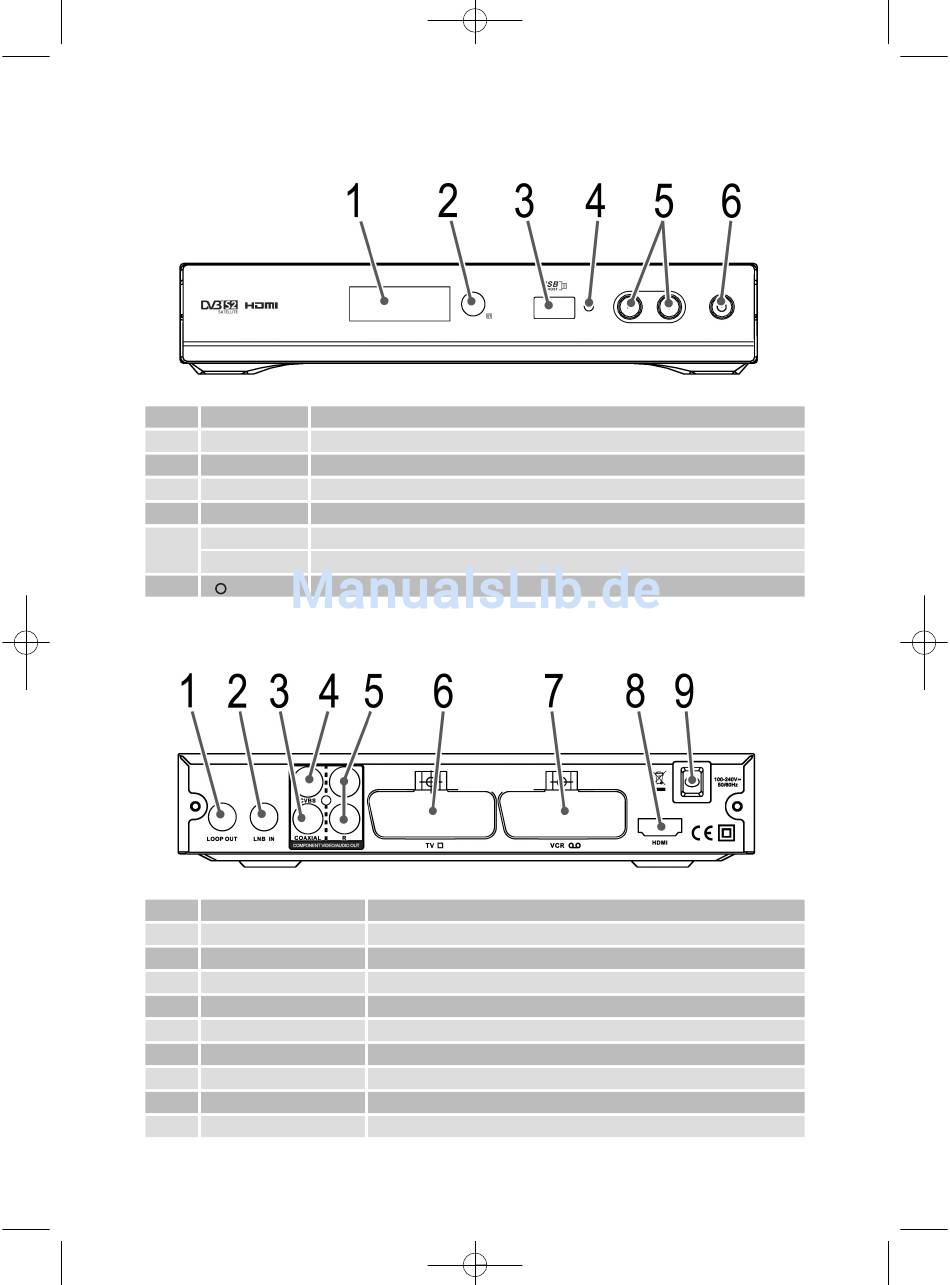

Geräteübersicht und Anschluss

Receiver Vorderseite

Nr. Symbol
1
2 IR
3 USB
4
M
5
L
6 I
Receiver Rückseite
Nr. Symbol
1 LOOP OUT
2 LNB IN
3 COAXIAL
4 CVBS
5 L/R
6 TV
7 VCR
8 HDMI
9 AC IN~
6
Erklärung
Display
Infrarotempfänger für die Signale der Fernbedienung
USB Anschluss
Betriebs- bzw. Standby Kontrollleuchte
Wechsel zum nächst tieferen Programmplatz
Wechsel zum nächst höheren Programmplatz
Netzschalter
Erklärung
Durchschleif-Anschluss für einen weiteren Receiver
Anschluss des Koaxial-Kabel, von SAT Schüssel kommend
Digitaler koaxialer Audio-Ausgang
Composite-Video-Ausgang
Audio-Ausgang
SCART-Anschluss TV-Gerät
SCART-Anschluss Video-Gerät
HDMI Anschluss
Netz-Anschluss
