Inhaltszusammenfassung für Asus P1

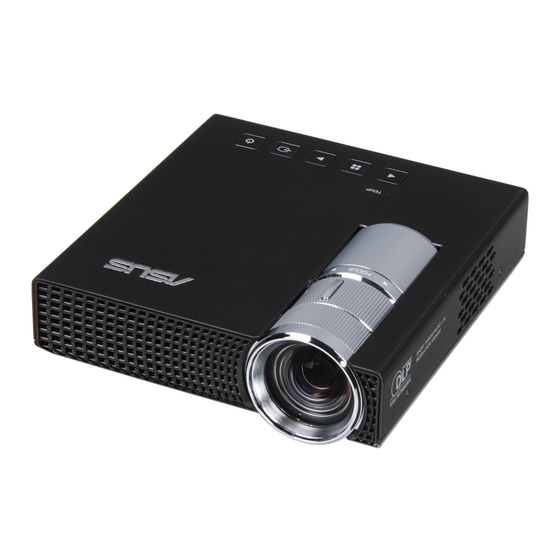

- Seite 1 Oktober 2011 P1 - Tragbarer LED-Projektor Bedienungsanleitung...
-
Seite 2: Einhaltung Von Vorgaben
Einhaltung von Vorgaben FCC-Hinweis Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die gesamte Anleitung gründlich durch, bevor Sie Ihren Projektor bedienen. Bewahren Sie die Anleitung auf, damit Sie später darin nachlesen können. 1. Anleitung lesen Sämtliche Sicherheits- und Bedienungshinweise sollten gründlich gelesen werden, bevor Sie mit dem Gerät arbeiten. 2. - Seite 4 Hinweise zum Netzkabel Das Netzkabel muss an die Belange des Landes angepasst sein, in dem der Projektor genutzt wird. Bitte vergleichen Sie Ihren Netzstecker mit den nachstehenden Abbildungen und überzeugen Sie sich davon, dass Sie das richtige Netzkabel verwenden. Falls der Stecker des mitgelieferten Netzkabels nicht Ihre Steckdosen passen sollte, wenden Sie sich bitte an Ihren Händler.
- Seite 5 Software darf (mit Ausnahme von durch den Käufer zu Sicherungszwecken einbehaltener Dokumentation) ohne ausdrückliche schriftliche Genehmigung der ASUSTeK COMPUTER INC. („ASUS“) in jeglicher Form oder durch jegliche Mittel reproduziert, übertragen, umgesetzt, in Abrufsystemen gespeichert oder in jegliche Sprachen oder Computersprachen übersetzt werden.
-
Seite 6: Inhaltsverzeichnis
Inhalt Einleitung ....................7 Projektormerkmale ..........................7 Lieferumfang ............................8 Projektor – Überblick ..........................9 Einsatz und Bedienung ............... 10 Bedienfeld ............................10 Anschlüsse ..................11 Netzteil verwenden ..........................11 Computer anschließen ......................... 12 Composite-Videogeräte anschließen ....................13 Betrieb ....................14 Projektor ein- und ausschalten ...................... -
Seite 7: Einleitung
Einleitung Projektormerkmale Ihr Projektor arbeitet mit einer optischen Hochleistungs-Engine und bietet ein benutzerfreundliches Design, das sowohl zuverlässig funktioniert als auch leicht zu bedienen ist. Ihr Projektor weist folgende Merkmale auf: • Fortschrittliche LED-Lichtquelle, deutlich langlebiger als herkömmliche Lampen. ® • Texas Instruments-Einchip-DLP -Technologie (0,45 Zoll) •... -
Seite 8: Lieferumfang
Lieferumfang Achten Sie beim Auspacken Ihres Projektors darauf, dass all diese Komponenten mitgeliefert wurden: Projektor Netzkabel Multi-Eingangskabel (30-poliges, CEA-integriertes Kabel) Netzteil Bedienungsanleitung auf Schnellstartanleitung Projektor-Tragetasche Garantiekarte Hinweis • Bitte wenden Sie sich sofort an Ihren Händler, falls etwas fehlen sollte, beschädigt zu sein scheint oder das Gerät nicht auf Anhieb funktioniert. -
Seite 9: Projektor - Überblick
Projektor – Überblick Vorderseite Belüftungsöffnungen Fokusring Projektionsobjektiv Bedienfeld Rückseite/Unterseite Netzteilanschluss Stativgewinde Kensington-Schloss Ständer Multi-Eingangsanschluss VGA/Composite- Videosignaleingang DE-9... -
Seite 10: Einsatz Und Bedienung
Einsatz und Bedienung Bedienfeld TEMP (Temperatur-LED) Lesen Sie bitte unter „LED-Meldungen“ nach. Links-/Rechtstasten Mit den Links-/Rechtstasten wählen Sie Elemente aus und passen Werte an. Menü Zeigt Bildschirmmenüs (OSD) oder bestätigt eine Auswahl. Eingang Zur manuellen Auswahl der gewünschten Eingangsquelle. Ein/Aus Betriebsanzeige LED (Lesen Sie bitte unter „LED-Meldungen“... -
Seite 11: Anschlüsse
Anschlüsse Netzteil verwenden Der Projektor muss mit dem mitgelieferten Netzteil betrieben werden. Durch Einsatz eines ungeeigneten Netzteils verursachte Schäden werden nicht durch die Garantie abgedeckt. 1. Schließen Sie den kleinen Stecker des Netzteils an den DC IN-Anschluss an. 2. Verbinden Sie das passende Ende des Netzkabels mit dem Netzteil. 3. -
Seite 12: Computer Anschließen
Computer anschließen ® Ihr Computer ist mit einem VGA-Eingang ausgestattet, an den Sie sowohl IBM kompatible PCs als auch Macintosh ® -Computer anschließen können. Sie benötigen einen Mac-Adapter, wenn Sie ältere Macintosh-Computer anschließen möchten. So schließen Sie den Projektor an einen Notebook- oder Desktop-Computer an: •... -
Seite 13: Composite-Videogeräte Anschließen
Composite-Videogeräte anschließen Schauen Sie nach, ob ungenutzte Composite-Videoausgänge an Ihrem externen Videogerät zur Verfügung stehen: • Falls ja, führen Sie einfach die weiteren Schritte aus. • Falls nicht, müssen Sie sich für eine andere Anschlussmethode entscheiden. So schließen Sie den Projektor an ein Composite-Videogerät an: 1. -
Seite 14: Betrieb
Betrieb Projektor ein- und ausschalten Projektor einschalten: 1. Verbinden Sie das Gerät über das Netzteil mit der Steckdose, schließen Sie die nötigen Signalkabel an. 2. Schalten Sie den Projektor mit ein. Der Projektor braucht ein paar Sekunden zum Aufwärmen. 3. Schalten Sie die externe Signalquelle (z. B. Computer, Notebook, DVD-Player, usw.) ein. -
Seite 15: Höhe Einstellen
Höhe einstellen 9° 120° Ständer Ihr Projektor ist mit einem speziellen Ständer ausgestattet, mit dem Sie die Höhe entsprechend anpassen können. Zum Öffnen und Schließen schauen Sie sich bitte die Abbildung an. Hinweis • Damit Ihr Projektor nicht beschädigt wird, achten Sie darauf, dass der Ständer wieder komplett eingefahren ist, bevor Sie den Projektor in die Tasche legen. -
Seite 16: Projizierte Bildgröße Einstellen
Projizierte Bildgröße einstellen Bitte schauen Sie sich die nachstehende Abbildung nebst Tabelle zum Ermitteln von Projektionsflächengröße und Projektionsabstand an. 1280:800-Projektionsflächendiagonale Projektionsfläche Objektivmitte Projektionsdistanz 16:10- Empfohlene Projektionsentfernung zur Projektionsflächendiagonale Projektionsfläche in mm Zoll* mm** Durchschnitt 1016 1034 1422 1448 1829 1862 2032 2069 * Projektionsflächendiagonale (Zoll) = 40/1034* Projektionsdistanz (mm) -
Seite 17: Menübedienung
Menübedienung Ihr Projektor ist mit einem mehrsprachigen Bildschirmmenü (OSD) ausgestattet, über das Sie diverse Anpassungen vornehmen und eine Vielzahl von Einstellungen ändern können. Helligkeit Kontrast Trapez Bildformat Standardmodus, Schwarze Tafel, Weiße Tafel, Dynamischer Splendid Modus, Spielmodus, Landschaftsmodus, Kinomodus Bildeinstellungen Schärfe (Composito) Farbton Farbsättigung... -
Seite 18: Bedienung
Bedienung 1. Mit öffnen Sie das OSD-Menü. 2. Bei angezeigtem OSD können Sie mit beliebige Funktionen im Hauptmenü auswählen. 3. Nachdem Sie den gewünschten Menüeintrag ausgewählt haben, rufen Sie mit das entsprechende Untermenü zum Anpassen der jeweiligen Einstellung auf. 4. Passen Sie die Einstellungen mit an, kehren Sie anschließend mit Hauptmenü... - Seite 19 • 16:10: Skaliert das Bild so, dass es in der Mitte der Projektionsfläche im Bildformat 16:10 dargestellt wird. Splendid™ Der P1 bietet unterschiedliche Vorgabeeinstellungen für verschiedene Nutzungsszenarien. • Standardmodus: Für den normalen Einsatz. • Schwarze Tafel: Zur Projektion auf schwarzem Untergrund.
-
Seite 20: Einstellungen
Farbsättigung Zum Anpassen der Farbintensität des Videobildes – von Schwarzweiß bis zur vollen Farbsättigung. Zurück Zurück zum OSD-Menü der nächsthöheren Ebene. Bildeinstellungen (VGA) Zum Anpassen der Darstellung von VGA-Videosignalen. Auto-Anpassung Legt die besten Bildeinstellungen je nach Bildmaterial automatisch fest. Frequenz Zur Anpassung des Projektor-Timings an das Computersignal. -
Seite 21: Ausschalttimer
Ausschalttimer Schaltet den Projektor automatisch ab, wenn eine bestimmte Zeit lang kein Eingangssignal erkannt wurde. • Niemals: Der Projektor schaltet sich in keinem Fall ab. • Auto: Der Projektor schaltet sich nach 5 Minuten Inaktivität ab. • 30/60/90/120/150/180 Minuten: Unabhängig davon, ob der Projektor aktiv oder inaktiv ist, schaltet er sich nach der ausgewählten Zeit von selbst ab. -
Seite 22: Wartung
Wartung Ihr Projektor muss sachgerecht gewartet werden. Sorgen Sie für ein sauberes Objektiv: Verschmutzungen werden auf der Projektionsfläche sichtbar und verschlechtern die Bildqualität. Falls einmal Teile ausgetauscht werden müssen, wenden Sie sich bitte an Ihren Händler oder eine qualifizierte Fachkraft. Vergessen Sie nicht, den Projektor zuerst auszuschalten und den Netzstecker zu ziehen, bevor Sie das Gerät reinigen. -
Seite 23: Technische Daten
Technische Daten Modell Anzeigetechnologie 0,45 Zoll-DLP ® Lichtquelle RGB-LED Physikalische (native) Auflösung WXGA, 1280 x 800 Helligkeit (max. ANSI-Lumen) 200 Lumen Kontrastverhältnis (typisch) 2000:1 Farbsättigung (NTSC) 120% Projektionsverhältnis 1,16 bei 16:10 (40 Zoll bei 1 m) Projektionsdistanz 0,5 – 3 m Größe der Projektionsfläche 50,8 –... -
Seite 24: Abmessungen
Abmessungen 125,5 mm (B) x 33,5 mm (H) x 130 mm (T) 125,5 130,0 33,5 Anhang LED-Meldungen LED-Anzeigen Status/Problem Betriebsanzeige-LED (weiß) Temperatur-LED (rot) Bereitschaft Leuchtet Normal Leuchtet Temperaturfehler Leuchtet Leuchtet Lüfterfehler Leuchtet Blinkt DE-24... -
Seite 25: Kompatibilitätsmodi
Kompatibilitätsmodi Computer: Modus Auflösung H-Sync (kHz) V-Sync (Hz) 640 x 480 31,47 59,94 640 x 480 37,86 72,81 640 x 480 37,50 75,00 640 x 480 43,27 85,01 SVGA 800 x 600 35,16 56,25 800 x 600 37,88 60,32 800 x 600 48,08 72,19 800 x 600... -
Seite 26: Problemlösung
Problemlösung Bitte schauen Sie sich zunächst die nachstehenden Hinweise zur Problemlösung an, bevor Sie das Gerät reparieren lassen. Falls sich das Problem nicht lösen lassen sollte, wenden Sie sich bitte an einen Händler oder ein Servicecenter vor Ort. Bitte schauen Sie sich auch den Abschnitt „LED-Meldungen“ an. Startprobleme Falls keine Betriebsanzeigen aufleuchten: •...
