Inhaltszusammenfassung für Asus ZenBeam E1R
- Seite 1 G20513 Erste Ausgabe Oktober 2022 E-Handbuch...
- Seite 2 Grundeigentum und am Sachvermögen oder anderen tatsächlichen und direkten Schäden, die aufgrund von Unterlassung oder fehlerhafter Verrichtung gesetzlicher Pflichten gemäß dieser Garantieerklärung erfolgen. ASUS ist nur verantwortlich für bzw. entschädigt Sie nur bei Verlust, Schäden oder Ansprüchen, die aufgrund eines vertraglichen, zivilrechtlichen Bruchs dieser Garantieerklärung seitens ASUS entstehen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Über dieses Handbuch ..................5 Anmerkungen zu diesem Handbuch .............6 Typographie ......................6 Mehrsprachige Versionen ...................6 Sicherheitshinweise ....................7 Ihren LED-Projektor verwenden ...............7 Wartung und Austausch von Teilen ..............7 Ihren LED-Projektor pflegen ................8 Richtige Entsorgung ....................9 Kapitel 1: Kennenlernen Ihres LED-Projektors Produkteigenschaften ..................12 Oberseite ......................... - Seite 4 Setup ........................43 Informationen ....................... 44 Ihren LED-Projektor abschalten ...............45 Anhang Erklärung der Federal Communications Commission ......48 Erklärung zur Erfüllung der weltweiten Umweltschutzbestimmungen ................49 ASUS Recycling/Rücknahmeservices ............49 HDMI-Verbindung ....................50 Unterstützte PC-Taktwerte .................51 Technische Daten zum E1R LED-Projektor ..........53 LED-Projektor E-Handbuch...
-
Seite 5: Über Dieses Handbuch
Über dieses Handbuch Dieses Handbuch bietet Informationen über die Hardware- und Softwarefunktionen Ihres LED-Projektors, geordnet in folgenden Kapiteln: Kapitel 1: Kennenlernen Ihres LED-Projektors Dieses Kapitel beschreibt die Teile Ihres LED-Projektors. Kapitel 2: Einrichten Dieses Kapitel zeigt Ihnen, wie Sie Ihren LED-Projektor einrichten und seine Teile zur Verbindung von Eingangsgeräten nutzen. -
Seite 6: Anmerkungen Zu Diesem Handbuch
Diese Schriftart zeigt Ihnen ein Menü oder ein Element, welches ausgewählt werden muss. KURSIV Diese Schriftart zeigt an, dass Sie sich auf einen bestimmten Abschnitt in diesem Handbuch beziehen können. Mehrsprachige Versionen Laden Sie andere Sprachversionen dieser elektronischen Anleitung über folgende Webseite herunter: https://www.asus.com/support/ LED-Projektor E-Handbuch... -
Seite 7: Sicherheitshinweise
Spannung Ihrer Stromquelle übereinstimmt. Wartung und Austausch von Teilen • Versuchen Sie NICHT, diesen LED-Projektor auseinanderzubauen oder selbst zu warten. Wenden Sie sich an Ihr örtliches ASUS-Kundencenter. • Falls der Akku durch einen falschen Typ ersetzt wird, besteht Explosionsgefahr. Entsorgen Sie alte Batterien/Akkumulatoren entsprechend den Sicherheitsanweisungen und wenden sich zur Unterstützung an Ihr örtliches ASUS-Kundencenter. -
Seite 8: Ihren Led-Projektor Pflegen
Ihren LED-Projektor pflegen • Schalten Sie den LED-Projektor aus und trennen ihn von der Steckdose, bevor Sie ihn reinigen. • Wenn Sie das Gehäuse des LED-Projektors reinigen, verwenden Sie ein sauberes, weiches Tuch, befeuchtet mit Wasser oder einer Mischung aus Wasser und einem neutralen Reinigungsmittel. Wischen Sie es mit einem weichen, trockenen Tuch trocken. -
Seite 9: Richtige Entsorgung
Richtige Entsorgung Entsorgen Sie den LED-Projektor NICHT im normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß wiederverwertet und entsorgt werden zu können. Das Symbol der durchgestrichenen Mülltonne zeigt an, dass das Produkt (elektrisches, elektronisches Zubehör und quecksilberhaltige Akkus) nicht im normalen Hausmüll entsorgt werden darf. - Seite 10 LED-Projektor E-Handbuch...
-
Seite 11: Kapitel 1: Kennenlernen Ihres Led-Projektors
Kapitel 1: Kennenlernen Ihres LED-Projektors LED-Projektor E-Handbuch... -

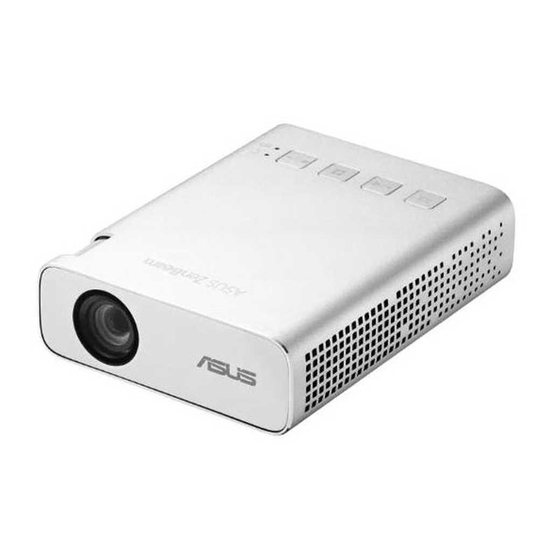

Seite 12: Produkteigenschaften
Produkteigenschaften Oberseite Bedienfeldtasten Über die Bedienfeldtasten können Sie im Leinwand-Menü navigieren. Die einzelnen Tasten entsprechen, wie nachstehend gezeigt, auch spezifischen LED-Projektoreinstellungen. Splendid/ Links/Lautstärke Rechts/Lautstärke Menü/OK Verlassen verringern erhöhen HINWEIS: Wie Sie mit den Bedienfeldtasten auf die Einstellungen Ihres LED-Projektors zugreifen können, erfahren Sie im Kapitel 3: LED-Projektor verwenden in dieser Anleitung. - Seite 13 Betriebs- und Akkustandanzeige Die LED-Anzeige kennzeichnet folgende Szenarien für Ihren LED-Projektor: • Sie leuchtet, wenn der LED-Projektor eingeschaltet ist. • Sie leuchtet je nach Akkuladestand entweder grün oder rot. Einzelheiten dazu, wie die LED-Anzeige als Akkustandanzeige funktioniert, finden Sie in der nachstehenden Tabelle: Farbe Status Leuchtet grün...
-
Seite 14: Akkuladeanzeige
Akkuladeanzeige Die LED-Anzeige leuchtet auf, wenn der LED-Projektor über das Netzteil an die Stromversorgung angeschlossen ist. WICHTIG! Schließen Sie zum Aufladen des Akkus und zur Energieversorgung Ihres LED-Projektors nur das mitgelieferte Netzteil LED-Projektor E-Handbuch... -
Seite 15: Erweiterte Funktionen
Erweiterte Funktionen Ihr LED-Projektor hat zudem autonome Funktionen, die aktiviert werden, wenn Sie auf drücken, während sich Ihr LED-Projektor im Akkubetrieb befindet. HINWEIS: • Diese Funktionen sind nicht verfügbar, wenn Ihr LED-Projektor mit einer HDMI-Eingangsquelle verbunden ist oder sich im WLAN-Modus befindet. -
Seite 16: Sos-Modus
2. Drücken Sie wiederholt auf , bis der LED-Projektor ein konstantes weißes Licht ausgibt. SOS-Modus Der LED-Projektor gibt ein blinkendes weißes Licht aus, wenn Sie diese Funktion nutzen. Splendid/Verlas- sen-Taste So nutzen Sie Ihren LED-Projektor als Notlicht: 1. Trennen Sie alle Peripheriegeräte und den WLAN-Dongle von Ihrem LED-Projektor;... -
Seite 17: Frontseite
Frontseite Objektiv Das Objektiv projiziert Video- oder Bilddateien von Ihrem Eingangsgerät auf die Leinwand. WARNUNG! • Berühren Sie das Objektiv NICHT mit Ihren Händen oder scharfen Gegenständen. • Sehen Sie NICHT direkt in das Objektiv. LED-Projektor E-Handbuch... -
Seite 18: Rückseite
Rückseite Audio-Ausgangsbuchse Die Audioausgangsbuchse dient zum Anschluss von Kopfhörern am LED- Projektor. HDMI-Anschluss Dieser Anschluss ist für einen HDMI (High-Definition Multimedia Interface)- Stecker. Diese Ports sind für HD-DVD-, Blu-ray- und die Wiedergabe anderer geschützter Inhalte HDCP-konform. Stromausgang/WLAN-Dongle-Port Der Netzausgang bietet eine ausgehende Spannung und Stromstärke von 5 V/1 A. -
Seite 19: Strom (Dc)-Eingang
Strom (DC)-Eingang Hier schließen Sie das mitgelieferte Netzteil an, das den Akku auflädt und Ihren LED-Projektor mit Strom versorgt. WICHTIG! Schließen Sie zum Aufladen des Akkus und zur Energieversorgung Ihres LED-Projektors nur das mitgelieferte Netzteil WARNUNG! Das Netzteil kann sich stark erhitzen. Decken Sie das Netzteil nicht ab und halten Sie es von Ihrem Körper fern, wenn es an eine Stromquelle angeschlossen ist. -
Seite 20: Rechte Seite
Rechte Seite Fokus-Einstellrad Mit dem Fokus-Stellring können Sie die Bildschärfe Ihres LED-Projektors einstellen. Lüftungsöffnungen Über die Belüftungsöffnungen gelangt kühle Luft in das Gerät, warme Luft wird abgeleitet. WARNUNG! Achten Sie unbedingt darauf, dass die Belüftungsöffnungen nicht durch Papier, Bücher, Kleidung, Kabel oder andere Gegenstände blockiert werden;... -
Seite 21: Unterseite
Unterseite Stativanschluss Befestigen Sie über diesen Anschluss mithilfe einer 1/4-20UNC- Montageschraube am LED-Projektor ein Stativ. HINWEIS: Dieser Anschluss sollte nur für Stative verwendet werden, die eine Höhe von weniger als 1 Meter aufweisen. LED-Projektor E-Handbuch... - Seite 22 LED-Projektor E-Handbuch...
-
Seite 23: Kapitel 2: Einrichten
Kapitel 2: Einrichtung Kapitel 2: Einrichten LED-Projektor E-Handbuch... -
Seite 24: Ihren Led-Projektor Bedienen
Ihren LED-Projektor bedienen Dieser tragbare LED-Projektor ist Plug-and-Play-fähig, sodass Sie Geräte einfach anschließen, Multimediadateien öffnen und Ton direkt über die integrierten SonicMaster-Lautsprecher ausgeben können. Zu Ihrer Sicherheit und zur Wahrung der Qualität dieses Gerätes sollten Sie beim Betrieb Ihres LED-Projektors folgende Schritte beachten. LED-Projektor mit dem Netzteil verbinden A. - Seite 25 WICHTIG! • Schließen Sie zum Aufladen des Akkus und zur Energieversorgung Ihres LED-Projektors nur das mitgelieferte Netzteil an. • Vergewissern Sie sich, dass Ihr LED-Projektor an das Netzteil angeschlossen ist, bevor Sie ihn zum ersten Mal einschalten. Schließen Sie das Stromkabel immer ohne Verlängerungskabel an eine Steckdose an.
-
Seite 26: Ac-Netzkabel Anforderungen
AC-Netzkabel Anforderungen Verwenden Sie den richtigen AC-Steckertyp entsprechend Ihres aktuellen Standorts. WICHTIG! Wenden Sie sich an Ihren Händler, falls das mit Ihrem LED-Projektor gelieferte Netzkabel nicht mit Ihrer örtlichen Stromversorgung übereinstimmt. HINWEIS: Wir empfehlen dringend die Benutzung eines Videoquellgeräts, das auch einen Erdungsstecker verwendet, um Signalstörungen aufgrund von Spannungsschwankungen zu verhindern. -
Seite 27: Led-Projektor An Ihr Gerät Anschließen
LED-Projektor an Ihr Gerät anschließen Audioausgang HDMI Netzausgang (5 V/1 A) LED-Projektor E-Handbuch... -
Seite 28: Drücken Sie Die Ein-/Austaste
Drücken Sie die Ein-/Austaste HINWEIS: Die Aufladung des Akkus im Inneren Ihres LED-Projektors wird unterbrochen, während der LED-Projektor benutzt wird. Den aktuellen Ladestatus Ihres LED-Projektors können Sie der Akkuanzeige entnehmen. Weitere Einzelheiten finden Sie außerdem im Abschnitt Ansicht von oben in dieser Anleitung. -
Seite 29: Fokus Einstellen
Fokus einstellen HINWEIS: Passen Sie die Leinwandanzeige über ein Standbild an. Passen Sie die Bildschärfe der Leinwandprojektion an, indem Sie das Fokus-Einstellrad nach oben oder unten bewegen. LED-Projektor E-Handbuch... -
Seite 30: Hochformat
Hochformat Ihr LED-Projektor unterstützt sowohl Querformat (Standard) als auch Hochformat. Um das Hochformat zu verwenden, drehen Sie den Projektor in eine vertikale Position, und das vertikale Bild kann im Vollbildmodus ohne schwarze Balken an den Seiten angezeigt werden. HINWEIS: Mit Ihrem LED-Projektor ist es möglich, Inhalte von Ihrem Mobilgerät zu spiegeln oder zu streamen. -
Seite 31: Tabelle Zu Leinwandgröße Und Projektionsabstand
Tabelle zu Leinwandgröße und Projektionsabstand Passen Sie den Abstand des LED-Projektors von der Projektionsfläche über die nachstehende Tabelle an. Leinwandgröße Projektions- abstand Diagonal Horizontal Vertikal Zoll Zoll Zoll Zoll 26.14 14.72 31.29 1016 34.88 19.60 41.77 1061 1270 43.58 1107 24.52 52.24 1327... - Seite 32 LED-Projektor E-Handbuch...
-
Seite 33: Kapitel 3: Led-Projektor Verwenden
Kapitel 3: LED-Projektor verwenden Kapitel 3: LED-Projektor verwenden LED-Projektor E-Handbuch... -
Seite 34: Ihren Led-Projektor Zum Ersten Mal Benutzen
Ihren LED-Projektor zum ersten Mal benutzen Navigationstasten Menü- / OK-Taste Beachten Sie bei der ersten Inbetriebnahme Ihres LED-Projektors die nachstehenden Schritte. HINWEIS: Vergewissern Sie sich, dass Ihr LED-Projektor an das Netzteil angeschlossen ist, bevor Sie ihn zum ersten Mal einschalten. Wir empfehlen dringend, falls für Ihr Produkt zutreffend, die Nutzung einer geerdeten Steckdose beim Einsatz Ihres LED-Projektors im Netzteilmodus. -
Seite 35: Osd (Onscreen Display)-Menü Bedienen
3. Nachdem Sie Ihre gewünschte Sprache ausgewählt haben, stellen Sie diese durch Drücken von zur Nutzung auf Ihrem LED-Projektor ein. 4. Nun können Sie damit beginnen, Dateien von Ihrem Eingangsgerät über den LED-Projektor anzuzeigen. Die NO SIGNAL (Kein Signal)- Anzeige erscheint möglicherweise, falls kein Eingangsgerät angeschlossen ist oder vom LED-Projektor keines erkannt wird. -
Seite 36: Wlan-Verbindung Verwenden (Nur Für Bestimmte Modelle)
WLAN-Verbindung verwenden (nur für bestimmte Modelle) Mit dem optionalen WLAN-Dongle können Sie den Bildschirm Ihres Geräts auf Ihrem LED-Projektor anzeigen bzw. von Ihrem Gerät auf Ihren LED- Projektor streamen. Der Einrichtungsvorgang kann von Gerät zu Gerät geringfügig variieren. Stellen Sie sicher, dass Sie die folgenden Schritte ausführen, bevor Sie mit dem Bildschirmspiegeln oder dem Medienstreaming von Ihrem Gerät beginnen: 1. -
Seite 37: Wireless Mirroring
Wireless Mirroring HINWEIS: • Die Bezeichnungen der Optionen können sich je nach Gerät unterscheiden. Weitere Informationen finden Sie im Handbuch, das mit Ihrem Gerät geliefert wird. • Stellen Sie sicher, dass das Betriebssystem Ihres Mobilgeräts auf dem neuesten Stand ist, bevor Sie mit dem Spiegeln oder Streamen beginnen. -
Seite 38: Für Windows-Laptops
Für Windows-Laptops 1. Drücken Sie die Tastenkombination aus Windows-Taste ( oder ) + K. 2. Wählen Sie die SSID Ihres LED-Projektors (wie auf der Leinwand angezeigt) aus der Geräteliste aus. 3. Geben Sie das Kennwort des Projektors ein (wie auf der Leinwand angezeigt), um eine Verbindung herzustellen und mit dem Spiegeln zu beginnen. -
Seite 39: Streamen
Streamen YouTube- oder Facebook-Videos streamen Standardeinstellungen 1. Aktivieren Sie das WLAN und wählen Sie die SSID Ihres LED-Projektors (wie auf der Leinwand angezeigt) aus der Netzwerkliste aus. 2. Geben Sie das Kennwort des Projektors ein (wie auf der Leinwand angezeigt), um eine Verbindung herzustellen. 3. -
Seite 40: Usb-Verbindung Verwenden
USB-Verbindung verwenden Über den USB Typ-A-Anschluss können Sie den Bildschirm Ihres Geräts auf Ihrem LED-Projektor anzeigen bzw. von Ihrem Gerät auf Ihren LED- Projektor streamen. Der Einrichtungsvorgang kann von Gerät zu Gerät geringfügig variieren. Stellen Sie sicher, dass das USB-Kabel korrekt an Ihren LED-Projektor angeschlossen ist, bevor Sie mit dem Bildschirmspiegeln oder dem Medienstreaming von Ihrem Gerät beginnen. -
Seite 41: Osd (Onscreen Display)-Menüoptionen
OSD (OnScreen Display)-Menüoptionen Einzelheiten zu den verschiedenen OSD-Menüoptionen finden Sie auf den nachstehenden Seiten. Lautstärke Mit dieser Menüoption passen Sie die Lautstärke der auf Ihrem LED- Projektor wiedergegebenen Audiodatei an. Sie können die Lautstärke auf einer Skala von 0 bis 10 einstellen. Sie können außerdem oder gedrückt halten, um die Lautstärke... -
Seite 42: Kontrast
Kontrast Wählen Sie diese Menüoption zum Anpassen der hellen und dunklen Bereiche Ihrer Projektion. Sie können den Kontrast auf einer Skala von 0 (geringster Wert) bis 10 (höchster möglicher Farbkontrast) einstellen. Perspektivkorrektur Wählen Sie diese Option zum Anpassen der Perspektivkorrektur Ihrer Leinwandprojektion. -
Seite 43: Setup
Setup Wählen Sie diese Menüoption zum Konfigurieren der nachstehenden Einstellungen Ihres LED-Projektors: Sprache - Mit dieser Option können Sie das OSD-Menü des LED- • Projektors auf eine andere Sprache einstellen. • Zurücksetzen - Diese Option stellt die Standardeinstellungen Ihres LED-Projektors oder WLANs wieder her. •... -
Seite 44: Informationen
Informationen Wählen Sie diese Menüoption zur Anzeige einer Übersicht mit Informationen über Ihren LED-Projektor. Modellbezeichnung Firmware-Version des LED-Projektors Anzeigeauflösung des Eingangsgerätes LED-Projektor E-Handbuch... -
Seite 45: Ihren Led-Projektor Abschalten
Ihren LED-Projektor abschalten 1. Drücken Sie die Ein-/Austaste. 2. Sobald die nachstehende Anzeige erscheint, drücken Sie zum vollständigen Abschalten Ihres LED-Projektors noch einmal die Ein-/Austaste. Wenn Sie Ihren LED-Projektor unmittelbar nach dem Ausschalten wieder einschalten möchten, warten Sie bitte, bis die Betriebs- und Akkustandanzeige erloschen sind. - Seite 46 LED-Projektor E-Handbuch...
-
Seite 47: Anhang
Anhang Anhang Anhang Anhang LED-Projektor E-Handbuch... -
Seite 48: Erklärung Der Federal Communications Commission
Erklärung der Federal Communications Commission Verantwortliche Stelle: ASUS Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Produktname: LED-Projektor Modell: E1R Dieses Gerät wurde geprüft und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte wurden für ausreichenden Schutz gegen Radiofrequenzenergie in... -
Seite 49: Erklärung Zur Erfüllung Der Weltweiten Umweltschutzbestimmungen
ASUS folgt dem Green-Design-Konzept, um unsere Produkte zu entwickeln und zu produzieren und versichert, dass jede Stufe des ASUS-Produktkreislaufs die weltweiten Umweltschutzbestimmungen erfüllt. Zusätzlich veröffentlicht ASUS die relevanten und auf den Bestimmungsanforderungen basierenden Informationen. Besuchen Sie bitte die Webseite http://csr.asus.com/english/Compliance.htm, um die auf den Bestimmungsanforderungen basierenden Informationen, die ASUS erfüllt, einzusehen:... -
Seite 50: Hdmi-Verbindung
HDMI-Verbindung Geräte mit HDMI- Anschluss • HDMI-zu-HDMI-Kabel Geräte mit Micro- • Micro-HDMI-zu-HDMI-Adapter HDMI-Anschluss • HDMI-zu-HDMI-Kabel iOS-Geräte mit Lightning™-Anschluss • Lightning™ Digital AV-Adapter • HDMI-zu-HDMI-Kabel Geräte mit USB 3.2 (Gen2) Typ-C- Anschluss • USB 3.2 (Gen2) Typ-C Digital AV-Adapter • HDMI-zu-HDMI-Kabel LED-Projektor E-Handbuch... -
Seite 51: Unterstützte Pc-Taktwerte
Unterstützte PC-Taktwerte HDMI (PC) Aktuali- H-Frequenz Takt Modus Auflösung sierungs- (KHz) (MHz) rate (Hz) 640x480 60.0 31.5 25.175 640x480 66.9 33.2 23.900 720x480_60 720x480 60.0 29.7 23.700 720x576_50 720x576 50.0 29.5 23.600 832x624_75 832x624 74.9 25.4 23.100 1024x768 60.0 48.3 65.000 1024x768 75.0... - Seite 52 HDMI (Video) Punktetakt- Zeit- V-Frequenz H-Frequenz Auflösung frequenz steuerung (Hz) (KHz) (MHz) 720x480 480i 59.94 (29.97) 15.7 27.000 (1440x480)16:9 720x576 576i 50 (25) 15.6 27.000 (1440x576)16:9 480p 720x480 16:9 59.9 31.5 27.000 576p 720x576 16:9 50.0 31.3 27.000 720p 1280x720 60.0 45.0 74.250...
-
Seite 53: Technische Daten Zum E1R Led-Projektor
19 Zoll bis 110 Zoll Leinwandgröße Projektionsversatz 100% Zoomverhältnis Video- Hell, Standard, Kino, Bildmodi merkmale Energiesparmodus Perspektivkorrektur Vertikal ±40° Auto. Perspektivkorrektur Projektoraufstellung Tisch vorne, Tisch hinten Audio- 2-W-Lautsprecher merkmale Integrierte Lautsprecher (ASUS SonicMaster Audio-Technologie) (Fortsetzung auf der nächsten Seite) LED-Projektor E-Handbuch... - Seite 54 Signal- 24,7 KHz (H) zu 74,6 KHz (H) / Digitale Signalfrequenz frequenz 50 Hz (V) zu 60 Hz (V) Betrieb Betriebsmodus ≤45 W <0,5 W Bereitschaftsmodus Akku 2850 mAh (5 V @1 A) Interner Akku Bis zu 4 Stunden Akkustand Rauschen 30 dB (Standardmodus) Akustisches Rauschen...
-
Seite 55: Richtlinienkonformität
Betriebstemperatur 0 °C bis 35 °C Betriebsluftfeuchtigkeit 20% bis 90% Zubehör Weiche Schutzhülle, Kordelzugbeutel, HDMI- Kabel, Schnellstartanleitung, Garantiekarte Nur für bestimmte Modelle Dongle, Netzkabel, USB-Kabel Richtlinienkonformität FCC / CE / CB / RCM / VCCI / IEC62471 / CEC HINWEIS: •...
