Mobilex A/S
Grønlandsvej 5
DK-8660 Skanderborg
www.mobilex.dk

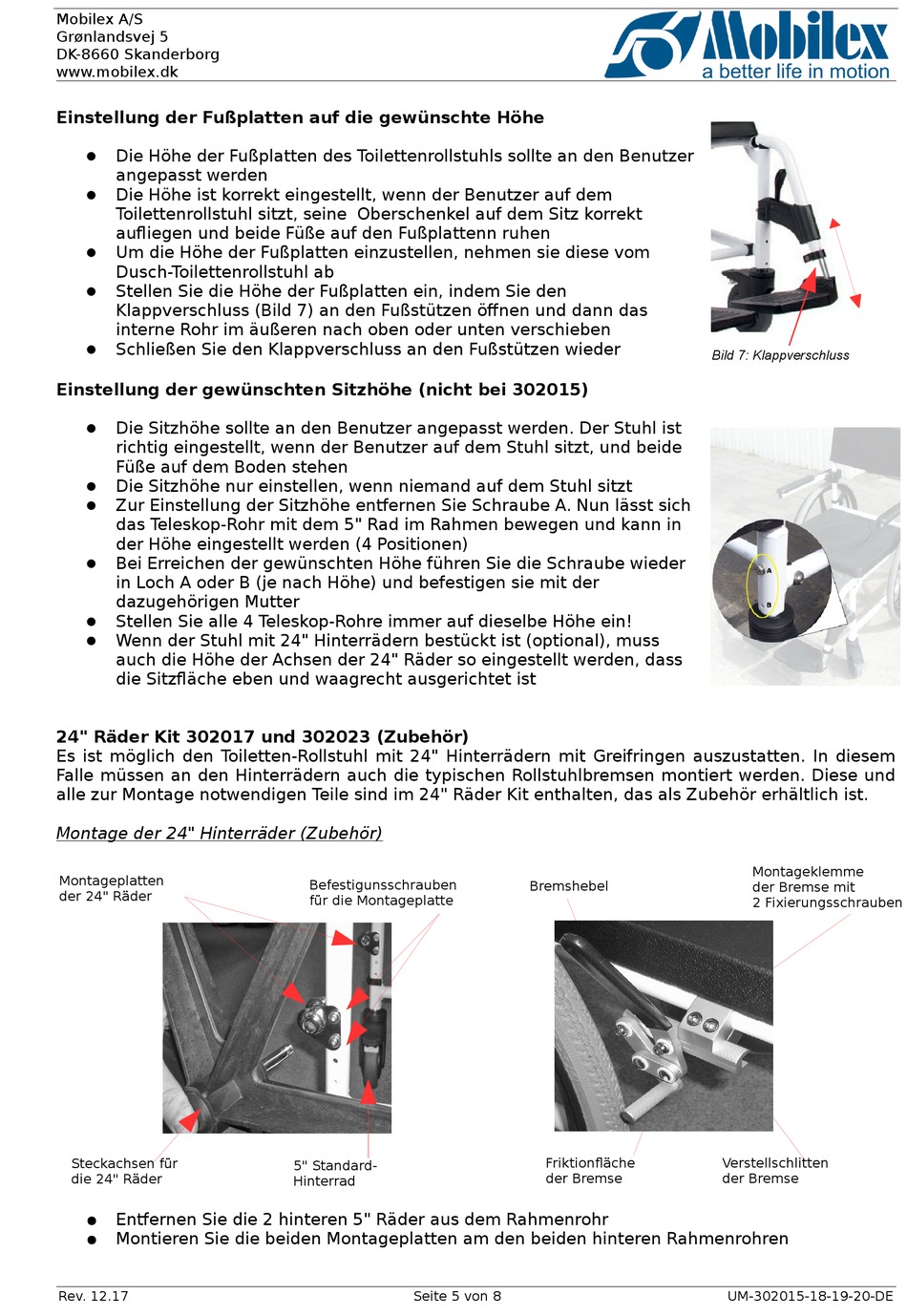

Einstellung der Fußplatten auf die gewünschte Höhe
Die Höhe der Fußplatten des Toilettenrollstuhls sollte an den Benutzer
angepasst werden
Die Höhe ist korrekt eingestellt, wenn der Benutzer auf dem
Toilettenrollstuhl sitzt, seine Oberschenkel auf dem Sitz korrekt
aufiegen und beide Füße auf den Fußplattenn ruhen
Um die Höhe der Fußplatten einzustellen, nehmen sie diese vom
Dusch-Toilettenrollstuhl ab
Stellen Sie die Höhe der Fußplatten ein, indem Sie den
Klappverschluss (Bild 7) an den Fußstützen öfnen und dann das
interne Rohr im äußeren nach oben oder unten verschieben
Schließen Sie den Klappverschluss an den Fußstützen wieder
Einstellung der gewünschten Sitzhöhe (nicht bei 302015)
Die Sitzhöhe sollte an den Benutzer angepasst werden. Der Stuhl ist
richtig eingestellt, wenn der Benutzer auf dem Stuhl sitzt, und beide
Füße auf dem Boden stehen
Die Sitzhöhe nur einstellen, wenn niemand auf dem Stuhl sitzt
Zur Einstellung der Sitzhöhe entfernen Sie Schraube A. Nun lässt sich
das Teleskop-Rohr mit dem 5" Rad im Rahmen bewegen und kann in
der Höhe eingestellt werden (4 Positionen)
Bei Erreichen der gewünschten Höhe führen Sie die Schraube wieder
in Loch A oder B (je nach Höhe) und befestigen sie mit der
dazugehörigen Mutter
Stellen Sie alle 4 Teleskop-Rohre immer auf dieselbe Höhe ein!
Wenn der Stuhl mit 24" Hinterrädern bestückt ist (optional), muss
auch die Höhe der Achsen der 24" Räder so eingestellt werden, dass
die Sitzfäche eben und waagrecht ausgerichtet ist
24" Räder Kit 302017 und 302023 (Zubehör)
Es ist möglich den Toiletten-Rollstuhl mit 24" Hinterrädern mit Greifringen auszustatten. In diesem
Falle müssen an den Hinterrädern auch die typischen Rollstuhlbremsen montiert werden. Diese und
alle zur Montage notwendigen Teile sind im 24" Räder Kit enthalten, das als Zubehör erhältlich ist.
Montage der 24" Hinterräder (Zubehör)
Montageplatten
der 24" Räder
Steckachsen für
die 24" Räder
Entfernen Sie die 2 hinteren 5" Räder aus dem Rahmenrohr
●
Montieren Sie die beiden Montageplatten am den beiden hinteren Rahmenrohren
●
Rev. 12.17
Befestigunsschrauben
für die Montageplatte
5" Standard-
Hinterrad
Seite 5 von 8
Bremshebel
Friktionfäche
der Bremse
Bild 7: Klappverschluss
Montageklemme
der Bremse mit
2 Fixierungsschrauben
Verstellschlitten
der Bremse
UM-302015-18-19-20-DE
